3ds Max UVW展开贴图终极指南
UVW 贴图就像是给 3D 模型“穿衣服”的裁剪版图，如果你不展开 UV，贴图就会像一件不合身的衣服一样，扭曲、拉伸，或者完全贴错地方，UV 展开的目的就是将 3D 模型的表面“剥”下来，平铺在 2D 空间中，以便我们精确地绘制和放置贴图。
第一部分：核心概念与准备工作
什么是 UVW？
- 模型 (3D 空间): 你的模型存在于 X, Y, Z 轴构成的 3D 世界里。
- 贴图 (2D 空间): 你的贴图是一张存在于 U, V, W 轴构成的 2D 平面图像。
- UVW 坐标: 它们是连接模型表面和贴图的“坐标系统”，可以理解为：
- UV: 对应 2D 贴图的 X 和 Y 轴，它告诉 3ds Max 模型上的哪个点应该对应贴图上的哪个像素。
- W: 通常用于控制贴图的法线方向，但在 UV 展开中我们主要关注 U 和 V。
简单比喻： 想象一个地球仪（你的 3D 模型），UV 展开就像把地球表面的陆地和海洋“剥”下来，平铺成一张世界地图（你的 UV 贴图），这张地图的“经纬度”UV 坐标。
准备工作：一个简单的测试模型
我们先从一个最简单的 立方体 开始，因为它最直观。
- 打开 3ds Max。
- 在创建面板中,选择 标准基本体 -> 长方体。
- 在视图中拖拽创建一个立方体。
- 为了让效果更明显,我们给立方体一个 可编辑多边形 修改器，选中立方体，在修改器列表中添加 “可编辑多边形”。
第二部分：UV 展开的核心流程
我们将使用 3ds Max 最强大、最常用的 UV 编辑工具：“展开 UVW (Unwrap UVW)” 修改器。
步骤 1：添加“展开 UVW”修改器
- 选中你的立方体。
- 进入 修改 面板。
- 在修改器列表中,找到并添加 “展开 UVW (Unwrap UVW)” 修改器。
步骤 2：进入“面”子层级并选择需要展开的面
- 在“展开 UVW”修改器的参数面板中，点击 “子对象” 按钮，或者直接在堆栈中展开它，选择 “面”。
- 现在你可以选择立方体的任何面,为了练习，我们先选择 前面。
步骤 3：执行“平面”映射
“平面映射”是最基础的展开方式，它就像用一个投影仪从一个方向将模型的面投射到 2D 空间。
- 确保你仍在“面”子层级，并且选中了前面。
- 在“展开 UVW”修改器参数中，点击 “平面” 按钮。
- 你会弹出一个对话框,让你选择投影方向，因为我们选择的是前面，所以直接点击 “确定” 或 “OK”。
- 前面已经被“压平”了，但它可能重叠在其他面的旁边。
步骤 4：打开“UVW 编辑器”查看和调整
这是最关键的一步,我们在这里精确地摆放我们的 UV。
- 在“展开 UVW”修改器的参数面板中，点击 “编辑...” 按钮。
- 一个名为 “UVW 编辑器” 的新窗口会弹出，这就是我们的 2D 裁剪版图工作区。
UVW 编辑器界面介绍：
- 左侧视窗: 显示你当前的 UV 片（也叫“壳”Shell），默认是网格显示。
- 右侧工具栏: 包含所有编辑 UV 的工具。
- 菜单栏: 提供更多高级选项。
步骤 5：检查和修正 UV
-
检查拉伸： 在 UVW 编辑器的菜单栏，勾选 “显示” -> “纹理”，这时你会看到贴图被应用到了你的 UV 片上。
- 关键技巧： 按住
Alt键，在右侧工具栏中找到 “位图适配” 工具，点击它，然后选择你的贴图文件，贴图会自动适配到 UV 视窗的大小。 - 观察贴图： 如果贴图在某个区域看起来被拉伸了（比如正方形变成了长方形），说明这个区域的 UV 也是被拉伸的，我们需要修正它。
- 关键技巧： 按住
-
使用“自由形式模式”工具修正：
（图片来源网络，侵删）- 在右侧工具栏中,选择 “自由形式模式” 工具（一个带虚线框的箭头）。
- 在 UV 视窗中，框选被拉伸的区域。
- 拖动控制点,将其调整回正确的长宽比，对于立方体的一个面，它应该是一个完美的正方形。
-
为每个面重复操作：
- 回到 3ds Max 主视图，切换到“面”子层级。
- 选择立方体的 另一个面（比如右面）。
- 再次点击“平面”按钮，选择正确的投影方向。
- 回到 UVW 编辑器，你会发现又多了一个新的 UV 片。
- 将它拖拽到空白区域,并同样使用“自由形式模式”工具调整其形状和大小。
重复以上步骤，直到立方体的六个面都被展开并排列在 UVW 编辑器中。
步骤 6：排列和优化 UV 布局
当所有面都展开后,我们需要把它们整齐地排列好，以便绘制贴图。
- 选择所有 UV 片： 在 UVW 编辑器中，按
Ctrl + A全选所有 UV 片。 - 对齐和分布：
- 使用右侧工具栏的 “水平/垂直对齐” 和 “水平/垂直分布” 工具，将它们排列成整齐的网格，这对于无缝贴图（如砖墙、木地板）至关重要。
- 使用“快速平面贴图”：
- 对于像立方体这样规则的对象,有一个更快捷的方法，在“展开 UVW”修改器的堆栈中，点击 “快速平面贴图”。
- 这会一次性将所有面按照世界坐标方向进行平面投影。
- 然后进入 UVW 编辑器，你会发现所有面都在那里，但可能重叠或位置不对，使用 “移动”、“旋转”、“缩放” 工具，手动将它们一个个拉开并排列好。
第三部分：进阶技巧与常见问题
处理复杂模型（如角色）
对于复杂模型,手动一个面一个面地展开效率太低，我们需要更智能的工具。
-

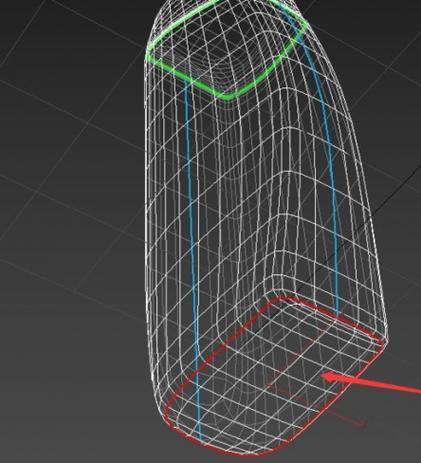

Pelt 剥皮映射：
- 这是一个非常强大的工具,它就像给模型“剥皮”，你定义几条“切割线”（Seams），3ds Max 会沿着这些线自动展开模型。
- 操作流程：
- 在“展开 UVW”修改器中，进入 “边” 子层级。
- 选择你想要作为切割线的边（比如角色的腋下、大腿根部、眼皮等），然后右键点击，选择 “创建 seams”，这些边会变成红色。
- 回到修改器顶层,点击 “Pelt” 按钮。
- 你会看到一个“剥皮”的箭头，从模型中心指向外部，你可以移动这个箭头的起点和终点，以及调整方向，来控制展开的方式。
- 点击 “开始 Pelt”，等待计算完成。
- 进入 UVW 编辑器，你会看到模型被自动展开，但通常还需要手动调整重叠、拉伸的区域。
-
Relax (松弛) 和 Pack UVs (打包 UV)：
- Relax: 展开后的 UV 可能会有很多拉伸，使用“松弛”工具可以让 UV 点在保持连接关系的前提下，自动移动到更均匀、拉伸更少的位置，可以多次迭代，直到效果满意。
- Pack UVs: 当你把所有 UV 片都展开并调整好形状后，它们可能散布在 UVW 编辑器的各个角落，占用了很多空间。“打包”工具会像玩拼图一样，将所有 UV 片紧密地排列在 0 到 1 的坐标框内（这个框也叫“图表”Chart），这能最大化地利用贴图空间。
常见问题与解决方法
-
问题：UV 重叠，导致贴图闪烁或错误。
- 原因： 两个或多个多边形在 UV 空间中占据了同一个位置。
- 解决： 在 UVW 编辑器中，手动移动重叠的 UV 片，将它们分离开。
-
问题：UV 拉伸，导致贴图模糊或变形。
- 原因： UV 片的长宽比与模型表面的实际比例不符。
- 解决： 使用“自由形式模式”工具，框选拉伸的区域，手动调整其形状，使其与贴图匹配。
-
问题：忘记设置切割线，导致模型像纸一样被完全展开。
- 原因： 没有定义哪里是“接缝”，展开器不知道如何连接。
- 解决： 在“边”子层级，用“创建接缝”工具定义好模型的自然分割线（如胳膊和躯干的连接处）。
第四部分：导出与应用
导出 UV 贴图
这是你绘制贴图的关键一步,你需要一张空白的“画布”。
- 在 UVW 编辑器中，确保所有你的 UV 片都排列在 0 到 1 的坐标框内。
- 在菜单栏选择 “渲染 UVW 模板...”。
- 在弹出的对话框中：
- 宽度/高度： 设置你想要的分辨率，2048x2048。
- 填充： 选择 “白色”，这样你的画布是白色的，方便你绘制。
- UV 坐标： 确保是“活动视图”。
- 勾选 “捕捉到像素”，这很重要，可以避免贴图边缘模糊。
- 点击 “渲染”，一张只包含你 UV 线框的空白图片就会被保存到你的电脑上，用 Photoshop 打开它，在线框内绘制你的贴图即可。

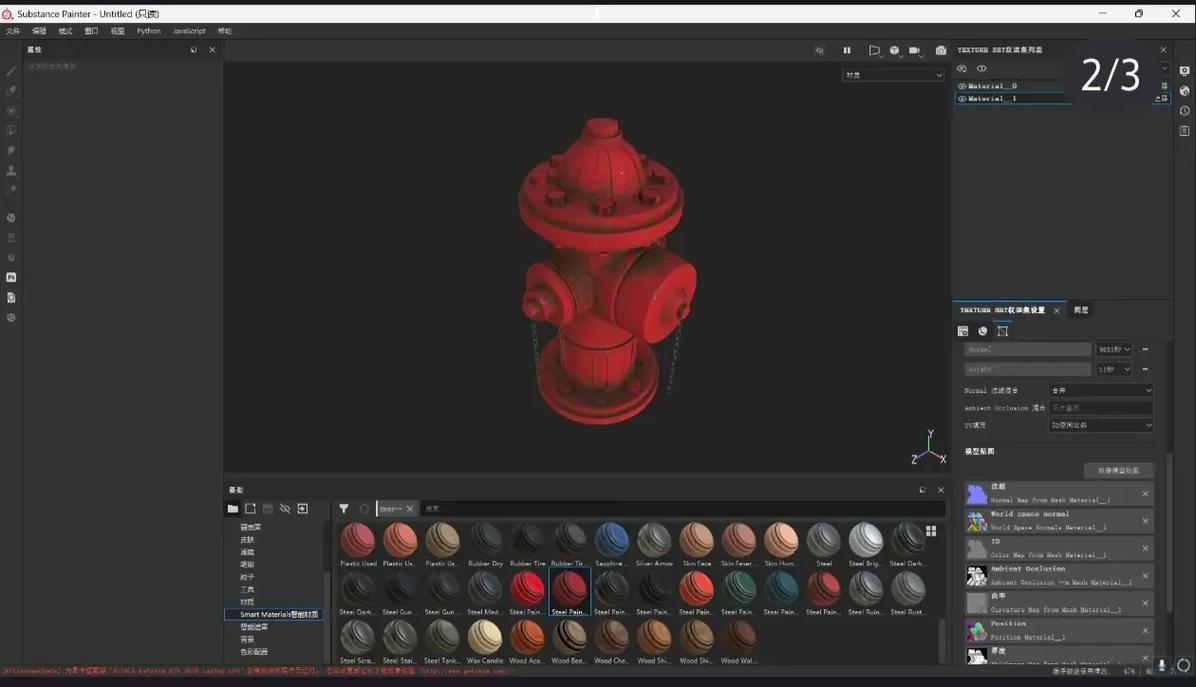

在 3ds Max 中应用贴图
- 在 3ds Max 中，按
M键打开 “材质编辑器”。 - 选择一个空的材质球。
- 点击 “漫反射” 右侧的按钮。
- 在材质/贴图浏览器中，选择 “位图”，然后找到你刚刚在 Photoshop 中绘制好的贴图。
- 将材质球拖拽到你的模型上,或者点击“将材质指定给选定对象”按钮。
- 如果你的贴图没有显示出来：
- 确保你添加了“展开 UVW”修改器。
- 确保在“修改”面板的“展开 UVW”修改器中，勾选了 “显示明暗处理材质”。
- 这样你就能在视口中实时看到贴图效果了。
UV 展开是一个需要大量练习的技能，没有一蹴而就的捷径，核心流程可以总结为：
模型 + 展开UVW修改器 → 选择面 → 映射 → UVW编辑器调整 → 排列 → 导出模板 → 绘制贴图 → 应用
从简单的几何体开始,逐步挑战更复杂的模型，熟练掌握 Pelt、Relax、Pack UVs 等高级工具，你就能成为一个 UV 展开的高手！祝你学习愉快！
