Cisco Packet Tracer教程该怎么学?

Cisco Packet Tracer 完整教程

第一部分:入门篇 - 初识 Packet Tracer

什么是 Cisco Packet Tracer?

Cisco Packet Tracer (简称 PT) 是由思科(Cisco)公司开发的,一款为网络初学者和教师设计的、功能强大的网络仿真软件,它允许用户在不购买真实硬件的情况下,构建虚拟网络,模拟路由器、交换机、无线设备等多种网络设备,并进行配置、测试和排错。

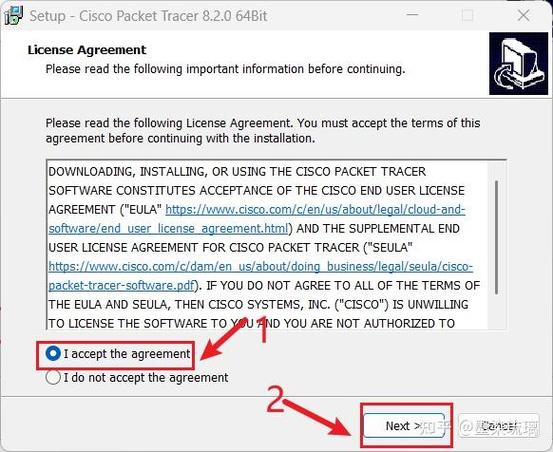

Cisco Packet Tracer教程该怎么学?-图1
(图片来源网络,侵删)

主要特点:

  • 图形化界面: 直观的拖拽式操作,易于上手。
  • 设备丰富: 包含了大量思科设备型号,从入门级到企业级。
  • 协议支持: 支持几乎所有主流的网络协议,如 TCP/IP, OSPF, EIGRP, VLAN, ACL, NAT 等。
  • 仿真模式: 可以实时查看数据包在网络中的传输过程,是学习的利器。
  • 评估模式: 适合进行考试和测试,限制用户修改配置。

如何获取和安装?

  1. 下载:

    • 访问思科 Networking Academy 官网:https://www.netacad.com/courses/packet-tracer
    • 你需要拥有一个免费的 NetAcad 账号(通常通过参加思网院的课程获得)。
    • 登录后,在“Packet Tracer”页面下载最新版本的软件(Packet Tracer 8.x)。
  2. 安装:

    • 下载的通常是 .zip.exe 文件。
    • 如果是 .zip 文件,解压即可使用,无需安装。
    • 如果是 .exe 文件,双击运行,按照向导提示完成安装。
    • 注意: Packet Tracer 是一款 Java 应用程序,确保你的电脑已安装 Java 运行环境。

界面初探

启动 Packet Tracer 后,你会看到主界面,主要由以下几个区域组成:

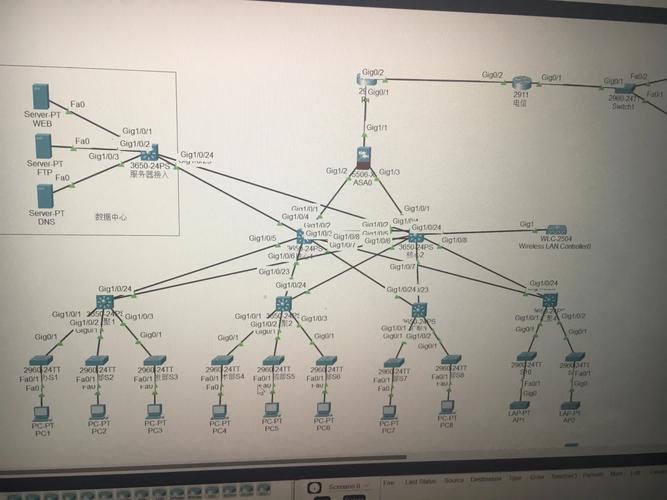

Cisco Packet Tracer教程该怎么学?-图2
(图片来源网络,侵删)
  • 菜单栏: 包含文件、编辑、选项、视图等标准菜单。
  • 主工具栏: 快速访问常用功能,如新建、打开、保存、打印等。
  • 设备类型栏: 这是核心区域,分为多个类别:
    • 路由器: 各种型号的路由器。
    • 交换机: 各种型号的交换机。
    • 集线器: 较老的技术,现在很少用。
    • 无线设备: 无线路由器、无线接入点、笔记本电脑等。
    • 终端设备: 服务器、PC、打印机、IP电话等。
    • 连接: 极其重要! 用于连接设备,包括自动连接和手动连接。
    • 自定义设备: 可以添加或创建自定义设备。
  • 工作区: 你在这里搭建和设计你的网络拓扑图。
  • 日志/仿真面板:
    • 日志: 记录你的操作。
    • 仿真: 学习的核心功能! 可以打开/关闭,让你观察数据包的发送、接收和处理过程。

第二部分:基础操作 - 搭建你的第一个网络

拖放设备

  1. 设备类型栏 中,拖动一台 2811 路由器 和一台 2960 交换机工作区
  2. 再拖动两台 PC (PC-1, PC-2) 到工作区。

连接设备

  1. 点击 设备类型栏 中的 连接 图标。

  2. 你会看到几种连接类型:

    • 自动选择: PT 会自动选择最合适的线缆(如连接 PC 和交换机,会自动选择直通线)。推荐新手使用。
    • 铜直通线: 用于连接不同类型的设备(PC-交换机,PC-路由器)。
    • 铜交叉线: 用于连接相同类型的设备(交换机-交换机,路由器-路由器)。
    • 光纤: 用于长距离、高速连接。
    • 串行线: 用于路由器之间的广域网连接。
  3. 操作步骤:

    • 选择 自动选择
    • 点击 PC-1,再点击交换机的一个端口,一条线缆会自动连接起来。
    • 点击 PC-2,再点击交换机的另一个端口。
    • 点击路由器的一个 FastEthernet0/0 (Fa0/0) 端口,再点击交换机的另一个端口。

你的物理拓扑已经建好了。

配置设备

双击任何一台设备,会弹出该设备的配置窗口。

配置 PC (以 PC-1 为例):

  • 桌面: 可以查看 IP 配置、命令提示符等。
  • IP 配置: 点击 “IP Configuration”,设置 IP 地址、子网掩码和默认网关。
    • PC-1:
      • IP 地址: 168.1.10
      • 子网掩码: 255.255.0
      • 默认网关: 168.1.1 (这个地址将分配给路由器)
    • PC-2:
      • IP 地址: 168.1.20
      • 子网掩码: 255.255.0
      • 默认网关: 168.1.1

配置路由器 (以 2811 为例): 双击路由器,选择 CLI (Command-Line Interface) 选项卡,进入命令行界面。

  • 进入特权模式:
    Router> enable
    Router#
  • 进入全局配置模式:
    Router# configure terminal
    Router(config)#
  • 给路由器命名:
    Router(config)# hostname R1
    R1(config)#
  • 配置接口 IP 地址 (连接交换机的 Fa0/0 接口):
    R1(config)# interface fastEthernet 0/0
    R1(config-if)# ip address 192.168.1.1 255.255.255.0
    R1(config-if)# no shutdown  // 开启接口
    R1(config-if)# end
    R1#

测试连通性

  1. 在 PC 上测试:

    • 双击 PC-1,进入 桌面 -> 命令提示符
    • 测试与默认网关的连通性:
      Pinging 192.168.1.1 with 32 bytes of data:
      Reply from 192.168.1.1: bytes=32 time=1ms TTL=255
      ...

      如果收到回复,说明 PC 和路由器之间的链路是通的。

    • 测试与另一台 PC 的连通性:
      ping 192.168.1.20

      结果: 请求超时!为什么?因为 PC-2 不知道如何回到 192.168.1.10 网段,PC-2 的默认网关是路由器,所以它会把包发给路由器,但路由器目前还没有告诉它如何到达 192.168.1.10 网段(虽然它们在同一网段,但路由器接口可能还没学习到)。

  2. 在路由器上测试:

    • 在 R1 的 CLI 中,测试与 PC 的连通性:
      R1# ping 192.168.1.10
      Type escape sequence to abort.
      Sending 5, 100-byte ICMP Echos to 192.168.1.10, timeout is 2 seconds:
      !!!!!  // 成功!
      Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/4 ms

      路由器可以 ping 通 PC,说明路由器接口工作正常。

问题解决: 要让 PC 之间互通,最简单的方法是在路由器上开启 IP 路由,在同一个 LAN 内,如果交换机是二层交换机,PC 之间本应可以直接通信,如果不行,请检查:

  • PC 的 IP、子网掩码、网关是否正确。
  • 路由器接口是否 no shutdown
  • 物理连接是否正确(线灯是否亮)。

第三部分:进阶配置 - VLAN 与 ACL

配置 VLAN (虚拟局域网)

目标: 将交换机上的端口划分为两个 VLAN,VLAN 10 和 VLAN 20,实现不同 VLAN 间的隔离。

  1. 搭建拓扑:

    • 一台 2960 交换机。
    • 四台 PC (PC-1, PC-2, PC-3, PC-4)。
    • 一台路由器(用于后续的 VLAN 间路由)。
    • 连接:PC-1, PC-2 连接到交换机的 Fa0/1, Fa0/2;PC-3, PC-4 连接到 Fa0/3, Fa0/4,路由器连接到 Fa0/24。
  2. 配置交换机 (CLI):

    Switch> enable
    Switch# configure terminal
    Switch(config)# hostname SW1
    ! 创建 VLAN
    SW1(config)# vlan 10
    SW1(config-vlan)# name Sales
    SW1(config-vlan)# exit
    SW1(config)# vlan 20
    SW1(config-vlan)# name Marketing
    SW1(config-vlan)# exit
    ! 将端口划分到 VLAN
    SW1(config)# interface fastEthernet 0/1
    SW1(config-if)# switchport mode access
    SW1(config-if)# switchport access vlan 10
    SW1(config-if)# exit
    SW1(config)# interface fastEthernet 0/2
    SW1(config-if)# switchport mode access
    SW1(config-if)# switchport access vlan 10
    SW1(config-if)# exit
    SW1(config)# interface fastEthernet 0/3
    SW1(config-if)# switchport mode access
    SW1(config-if)# switchport access vlan 20
    SW1(config-if)# exit
    SW1(config)# interface fastEthernet 0/4
    SW1(config-if)# switchport mode access
    SW1(config-if)# switchport access vlan 20
    SW1(config-if)# exit
  3. 配置 PC IP 地址:

    • PC-1, PC-2 (VLAN 10):
      • IP: 168.10.1/24, 168.10.2/24
      • 网关: (暂时不设,先测试同VLAN通信)
    • PC-3, PC-4 (VLAN 20):
      • IP: 168.20.1/24, 168.20.2/24
      • 网关: (暂时不设)
  4. 测试:

    • PC-1 ping PC-2:成功
    • PC-1 ping PC-3:失败,VLAN 隔离成功!

配置单臂路由 (实现 VLAN 间通信)

要让 VLAN 10 和 VLAN 20 通信,需要路由器介入。

  1. 配置路由器 (子接口):

    • 在路由器上,连接交换机的那个物理接口(如 Fa0/0)不需要配 IP。
    • 为每个 VLAN 创建一个子接口,并配置 802.1Q 封装。
      R1> enable
      R1# configure terminal
      R1(config)# interface fastEthernet 0/0
      R1(config-if)# no shutdown
      R1(config-if)# exit

    ! 创建 VLAN 10 的子接口 R1(config)# interface fastEthernet 0/0.10 R1(config-subif)# encapsulation dot1Q 10 // 指定 VLAN ID R1(config-subif)# ip address 192.168.10.254 255.255.255.0 R1(config-subif)# exit

    ! 创建 VLAN 20 的子接口 R1(config)# interface fastEthernet 0/0.20 R1(config-subif)# encapsulation dot1Q 20 R1(config-subif)# ip address 192.168.20.254 255.255.255.0 R1(config-subif)# end

  2. 配置 PC 的默认网关:

    • PC-1, PC-2: 网关设为 168.10.254
    • PC-3, PC-4: 网关设为 168.20.254
  3. 测试:

    • PC-1 ping PC-3:成功! 现在所有 PC 之间都可以互相通信了。

配置访问控制列表

目标: 禁止 VLAN 20 的 Marketing 部门访问 VLAN 10 的 Sales 部门的服务器,但允许反向访问。

  1. 添加服务器:

    • 添加一台服务器 Server-1,IP 设为 168.10.10,网关 168.10.254
  2. 在路由器上配置标准 ACL (Standard ACL):

    • 标准 ACL 只能根据源 IP 地址进行过滤。
    • 我们希望禁止 Marketing (VLAN 20) 访问 Sales (VLAN 10)。
      R1# configure terminal
      R1(config)# access-list 1 deny 192.168.20.0 0.0.0.255  // 拒绝整个 192.168.20.0/24 网段
      R1(config)# access-list 1 permit any                  // 允许其他所有流量
      R1(config)# exit

    ! 将 ACL 应用在路由器的出口方向 R1(config)# interface fastEthernet 0/0.10 R1(config-subif)# ip access-group 1 out // 在 VLAN 10 的子接口上出站方向应用 ACL R1(config-subif)# end

  3. 测试:

    • 从 PC-3 (Marketing, 192.168.20.1) ping Server-1 (192.168.10.10):失败,ACL 生效。
    • 从 PC-1 (Sales, 192.168.10.1) ping Server-1:成功
    • 从 PC-3 ping PC-1:失败,因为 PC-1 的 IP 也在被拒绝的网段内。

第四部分:核心功能 - 仿真模式详解

仿真模式是 Packet Tracer 的灵魂,它让你能“看见”数据。

  1. 进入仿真模式:

    • 点击工作区右下角的 仿真 按钮。
  2. 添加事件过滤器:

    • 在左下角的 Event Filters 列表中,只勾选 ICMP (ping 命令使用的协议) 和 DNS,这会让界面更清晰。
  3. 执行 Ping 操作:

    • 实时模式 下,从 PC-1 ping PC-3。
    • 切换到 仿真模式,你会看到工作区出现了 PC (源)Server (目标) 的图标。
  4. 捕获和查看数据包:

    • 点击 Capture/Forward 按钮,你会看到数据包一步一步地被发送和处理。
    • 第 1 步: PC-1 发送一个 ICMP 请求包。
    • 第 2 步: 包到达交换机,交换机查看 MAC 地址表,发现目标 MAC 不在表中,泛洪 到除接收端口外的所有 VLAN 20 端口。
    • 第 3 步: 包到达路由器的 Fa0/0 接口。
    • 第 4 步: 路由器查找路由表,发现目标网段 168.20.0/24 直连,于是从对应的子接口 Fa0/0.20 发出。
    • 第 5 步: 包再次到达交换机,这次交换机将包正确地转发到 PC-3 所在的端口。
    • PC-3 收到后,会回复一个 ICMP 回复包,过程相反。

通过这个过程,你可以清晰地理解一个数据包在网络中完整、复杂的旅程。


第五部分:实战项目 - 小型企业网络设计

项目需求:

  • 公司有 20 名员工,分为两个部门:技术部(10人)和市场部(10人)。
  • 公司有一台 Web 服务器和一台文件服务器。
  • 所有员工可以访问互联网。
  • 技术部可以访问市场部的服务器,但市场部不能访问技术部的服务器。
  • 市场部只能在工作时间(9:00-18:00)访问互联网。

解决方案概要:

  1. 拓扑设计:

    • 一台路由器(连接互联网和内网)。
    • 一台核心交换机(连接服务器和路由器)。
    • 两台接入交换机(分别连接技术部和市场部的 PC)。
    • 一台服务器。
    • 一台云设备模拟互联网。
  2. IP 规划:

    • 技术部:168.10.0/24
    • 市场部:168.20.0/24
    • 服务器区:168.30.0/24
    • ISP 提供的公网 IP:0.113.2/30 (示例)
  3. 配置步骤:

    • VLAN 划分: 在核心交换机和接入交换机上创建 VLAN 10 (Tech) 和 VLAN 20 (Market),并将端口正确划分。
    • 配置三层交换(或单臂路由): 在核心交换机或路由器上配置 SVI (交换虚拟接口) 或子接口,实现 VLAN 间路由,服务器连接到核心交换机的 VLAN 30 端口。
    • 配置 NAT: 在路由器上配置 PAT (NAT overloading),将内网所有 PC 的私有 IP 转换为一个公网 IP,以访问互联网。
    • 配置 ACL:
      • 标准 ACL: 在路由器上,配置一个标准 ACL,拒绝市场部网段 168.20.0/24 访问技术部服务器 168.30.10
      • 扩展 ACL + 时间范围: 在路由器上,配置一个扩展 ACL,允许市场部在工作时间的 HTTP/HTTPS 流量,拒绝其他时间的流量,然后将此 ACL 应用在连接互联网的接口上。
    • 配置 DHCP (可选): 在路由器或交换机上配置 DHCP 服务,为 PC 自动分配 IP 地址。

这个项目综合运用了 VLAN、路由、NAT、ACL、时间范围等所有核心知识点,是检验学习成果的绝佳实践。


第六部分:资源与进阶

  • 官方资源:
    • Cisco Networking Academy: 提供大量官方课程和活动。
    • Cisco Packet Tracer 官方教程和示例。
  • 社区资源:
    • The Packet Tracer Guy (YouTube): 非常受欢迎的 PT 教学频道。
    • 网络大牛博客: 搜索“Packet Tracer 教程”可以找到很多中文博客和论坛的详细案例。
  • 进阶学习:
    • CCNA 考试准备: Packet Tracer 是备考 CCNA 的最佳工具,务必用它来练习所有考点。
    • 探索高级协议: 尝试配置 OSPF, EIGRP, VPN, 无线网络等。
    • 学习 Python API (PT7.2+): Packet Tracer 支持 Python API,你可以用 Python 脚本来控制模拟器,实现自动化测试和高级仿真,这是迈向网络自动化的第一步。

希望这份详细的教程能帮助你成为 Packet Tracer 的高手!祝你学习愉快!
