AutoCAD 2007 入门教程

第一部分：初识 AutoCAD 2007

1 启动与界面介绍

启动 AutoCAD 2007 后，你会看到一个标准的绘图界面，它主要由以下几个部分组成：

• 标题栏: 位于窗口最顶部，显示当前图形文件名和软件名称。
• 菜单栏: 包含 AutoCAD 的所有命令，如“文件”、“编辑”、“视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”、“窗口”和“帮助”。
• 工具栏: 由一系列图标组成，是执行命令的快捷方式，你可以将鼠标悬停在图标上查看命令名称，默认情况下，会显示“标准”、“图层”、“特性”、“绘图”和“修改”等常用工具栏。
• 绘图区: 屏幕中央最大的空白区域，是你绘制和编辑图形的地方。
• 命令行: 位于绘图区下方，是 AutoCAD 与你交互的核心，你可以在这里输入命令、查看命令提示和反馈。初学者一定要养成关注命令行的习惯！
• 状态栏: 位于窗口最底部，显示当前光标的坐标、绘图辅助工具（如“正交”、“对象捕捉”、“栅格”）的开关状态以及一些常用工具（如“模型/图纸空间切换”）。

2 基本概念

• 模型空间与图纸空间:
  • 模型空间: 这是主要的工作区域，你在这里按实际尺寸绘制你的三维或二维模型。
  • 图纸空间: 用于布局和打印，你可以在图纸空间中创建多个“视口”（Viewport），以不同的比例和显示方式来展示模型空间中的图形，并添加标题栏、文字注释等，默认情况下，你在模型空间绘图，在图纸空间布局。
• 坐标系:
  • 世界坐标系: AutoCAD 的默认坐标系，固定不变，X轴水平向右，Y轴垂直向上，Z轴指向屏幕外（用于3D）。
  • 用户坐标系: 你可以根据需要创建和移动坐标系，方便在倾斜的表面上绘图。
• 图形单位: 在开始绘图前，你需要设定图形使用的单位（如毫米、米、英寸），这决定了你输入数值的含义。

第二部分：开始你的第一个图形

1 设置绘图环境

1. 新建文件: 点击“文件” -> “新建”，或使用快捷键 Ctrl + N，在弹出的对话框中选择一个样板文件（.dwt），或者直接选择“无样板打开 - 公制”（acad.dwt）。
2. 设置单位: 点击“格式” -> “单位”，在弹出的对话框中，设置“长度”类型为“小数”，“精度”为“0.000”（根据需要），“插入比例”为“毫米”，点击“确定”。
3. 设置图形界限: 图形界限相当于你绘图的“图纸大小”，你想画一张 A3 大小的图纸（420mm x 297mm）。
   • 在命令行输入 LIMITS，然后按回车。
   • 命令行提示：“指定左下角点或 [开/关] <0.0000,0.0000>:”，直接按回车，接受默认值。
   • 命令行提示：“指定右上角点 <420.0000,297.0000>:”，直接按回车，接受默认的 A3 尺寸。
   • 输入 ZOOM，按回车，再输入 A (All)，按回车，这样整个绘图区域就全部显示出来了。

2 绘制一个简单的矩形

1. 启动“矩形”命令:
   • 点击“绘图”工具栏上的“矩形”图标。
   • 在菜单栏点击“绘图” -> “矩形”。
   • 在命令行直接输入 RECTANG 或简写 REC，然后按回车。
2. 指定矩形的第一个角点:

   在绘图区中点击鼠标左键,确定矩形的一个角，假设我们点击点 (50, 50)。

3. 指定矩形的对角点:
   • 命令行提示：“指定另一个角点或 [面积/尺寸/旋转]:”，你可以直接输入坐标，@200,100。
     • 符号表示“相对于上一个点”。
     • 200 表示在 X 轴方向上移动 200 个单位。
     • 100 表示在 Y 轴方向上移动 100 个单位。
   • 按回车,一个 200x100 的矩形就绘制完成了。

3 保存文件

点击“文件” -> “保存”，或使用快捷键 Ctrl + S，选择一个位置，输入文件名（my_first_drawing.dwg），点击“保存”。.dwg 是 AutoCAD 的标准图形文件格式。

第三部分：常用绘图命令

除了 RECTANG，还有许多基本绘图命令：

• 直线: LINE 或 L
  • 点击起点,再点击下一点，连续点击可以绘制连续的线段，输入 C (Close) 可以闭合图形，输入 U (Undo) 可以撤销上一步。
• 圆: CIRCLE 或 C

  命令行提示：“指定圆的圆心或 [三点/两点/相切、相切、半径]:”，你可以指定圆心，然后输入半径或直径。


  （图片来源网络，侵删）
• 多段线: PLINE 或 PL

  可以绘制由直线和圆弧组成的连续线段,并且可以设置统一的宽度，非常适合绘制箭头、墙线等。

• 移动: MOVE 或 M

  先选择要移动的对象,然后指定一个基点（移动的起点），再指定目标点（移动的终点）。

第四部分：图形编辑与修改

绘制图形后,经常需要修改，最常用的编辑命令都在“修改”工具栏中。

• 选择对象:
  • 单选: 用鼠标左键直接点击对象。
  • 窗口选择: 从左上角向右下角拖动鼠标，只有完全包含在窗口内的对象才会被选中。
  • 交叉窗口选择: 从右下角向左上角拖动鼠标，只要接触到窗口边界的对象都会被选中。
• 删除: ERASE 或 E

  选择要删除的对象,然后按回车或空格键。


  （图片来源网络，侵删）
• 复制: COPY 或 CO

  选择对象,指定基点，然后指定目标点，可以复制出多个副本。

• 偏移: OFFSET 或 O

  创建与选定对象平行的新对象,将一条直线向外偏移 10 个单位，可以生成一条与之平行的线。

• 修剪: TRIM 或 TR
  • 用其他对象作为剪切边,修剪掉不需要的部分，非常常用！
  • 操作步骤： 1. 选择作为“剪刀”的对象，按回车。 2. 点击需要被剪掉的部分。
• 延伸: EXTEND 或 EX

  与修剪相反,将对象延伸到指定的边界对象上。

• 倒角: CHAMFER 或 CHA

  在两条直线、多段线等对象的拐角处创建倒角。

• 圆角: FILLET 或 F

  在两条直线、圆弧等对象的拐角处创建圆角。

第五部分：图层管理

图层是 AutoCAD 最强大的功能之一，它就像一张张透明的硫酸纸，你可以在不同的图层上绘制不同类型的对象（如轴线、墙体、家具、标注），然后可以单独控制每个图层的显示、冻结和锁定。

1 打开“图层特性管理器”

• 点击“图层”工具栏上的“图层特性管理器”图标（看起来像一个堆叠的图层）。

2 创建新图层

1. 在“图层特性管理器”对话框中，点击“新建图层”按钮（一个闪电符号）。
2. 新图层会以“图层1”为名高亮显示，直接输入新名称，如“轴线”、“墙体”、“门窗”、“标注”。
3. 为每个图层设置不同的颜色、线型和线宽。
   • 颜色: 点击颜色名称，选择一种颜色，方便区分不同图层。
   • 线型: 点击“Continuous”（默认实线），可以加载其他线型，如“ACAD_ISO02W100”（虚线）用于轴线。
   • 线宽: 点击“默认”，可以为墙体等图层设置更粗的线宽，打印时会更明显。

3 使用图层

• 切换当前图层: 在“图层”工具栏的下拉列表中，选择你想绘制图形的那个图层，之后你绘制的所有新对象都会自动归属于这个图层。
• 控制图层状态:
  • 开/关: 关闭的图层上的对象将不可见。
  • 冻结/解冻: 冻结的图层上的对象不可见，并且不会参与计算，性能更好。
  • 锁定/解锁: 锁定的图层上的对象可见但不能被编辑。

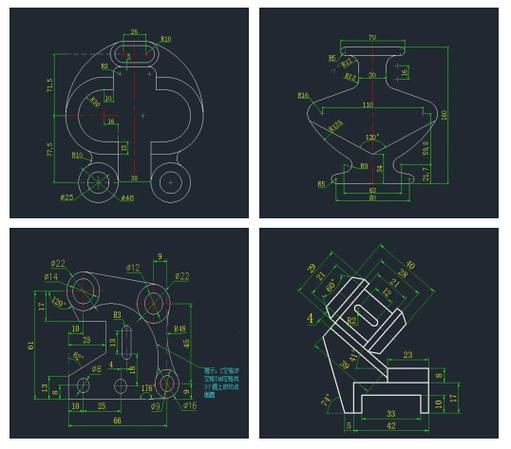

第六部分：尺寸标注

尺寸标注是工程图纸中不可或缺的部分。

1. 打开“标注”工具栏: 右键点击任意工具栏，在弹出的菜单中勾选“标注”。
2. 设置标注样式:
   • 点击“标注” -> “标注样式”，或输入 DIMSTYLE 或 D。
   • 在“标注样式管理器”中，点击“新建”，创建一个新的标注样式（我的标注”）。
   • 在“新建标注样式”对话框中，你可以设置“直线和箭头”、“文字”、“主单位”等，在“主单位”选项卡中，可以设置“单位格式”为“小数”，“精度”为“0”。
3. 执行标注命令:
   • 线性标注: DIMLINEAR 或 DLI，用于标注水平和垂直尺寸。
   • 对齐标注: DIMALIGNED 或 DAL，用于标注倾斜的尺寸。
   • 半径标注: DIMRADIUS 或 DRA，用于标注圆或圆弧的半径。
   • 直径标注: DIMDIAMETER 或 DDI，用于标注圆或圆弧的直径。

第七部分：打印与输出

当你完成绘图后,需要将其打印到纸上。

1. 切换到“布局”选项卡: 在绘图区底部，点击“布局1”选项卡，这是图纸空间。
2. 设置打印页面:
   • 在布局中,通常会看到一个视口，里面显示了模型空间的图形。
   • 双击视口内部,进入模型空间，可以平移和缩放图形，调整显示范围。
   • 双击视口外部,回到图纸空间。
   • 右键点击视口边框,选择“特性”，可以修改视口的“标准比例”。
3. 执行打印命令:
   • 点击“文件” -> “打印”，或输入 PLOT 或 PRINT。
   • 在“打印”对话框中：
     • 打印机/绘图仪: 选择你的打印机。
     • 图纸尺寸: 选择你要使用的纸张大小（如 A3）。
     • 打印区域: 选择“窗口”，然后回到布局中框选整个打印区域。
     • 打印比例: 选择“布满图纸”或选择“1:1”等比例。
   • 设置完成后,点击“预览”查看效果，确认无误后点击“确定”开始打印。

学习建议

1. 勤加练习: 这是最重要的一点，跟着教程画一遍，然后自己尝试画一些简单的图形，比如一张桌子、一个房间平面图。
2. 善用命令行: 习惯在命令行输入命令，这比点击图标快得多，记住常用命令的快捷键。
3. 关注提示: AutoCAD 的命令行会给出下一步该做什么的提示，仔细阅读它。
4. 耐心: 初期可能会觉得操作繁琐，但坚持下去，你会发现 AutoCAD 是一个非常强大的工具。

希望这份教程能帮助你顺利入门 AutoCAD 2007！祝你学习愉快！
