AutoCAD 室内设计全攻略：从入门到精通
第一部分：基础准备与核心概念
在开始绘图前，理解AutoCAD的核心概念至关重要,这能让你事半功倍。

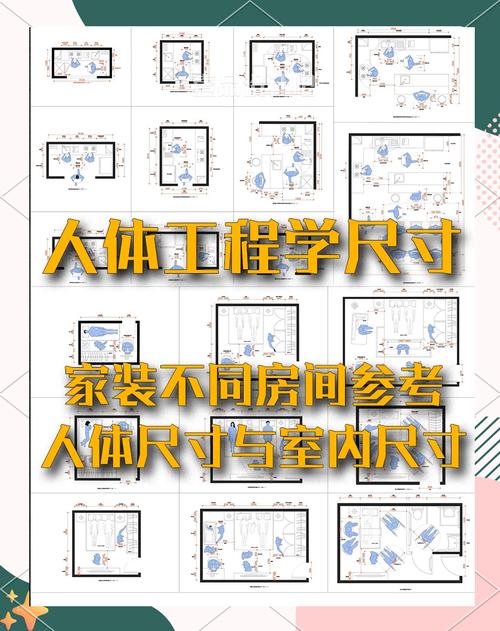

（图片来源网络，侵删）
为什么选择AutoCAD？
- 行业标准：AutoCAD是建筑、工程和施工行业最广泛使用的软件，是设计师的“通用语言”。
- 精确性：基于矢量的绘图方式,确保图纸在任何比例下都保持清晰和精确。
- 2D核心：对于平面图、立面图、节点图等2D图纸，AutoCAD依然是最高效、最专业的工具。
必备工作环境
- 硬件：一台性能不错的电脑（推荐i5/R5以上CPU，16GB以上内存，独立显卡）。
- 软件：最新版的AutoCAD（建议使用AutoCAD Architecture或包含 Architecture 工具集的版本，它有大量针对建筑的智能图块和工具）。
- 鼠标：一个带滚轮的三键鼠标是必须的，滚轮用于缩放,中键用于平移。
- 规范：准备一套你所在公司或行业通用的制图规范，包括：
- 图层：不同类型的线（墙体、家具、标注、文字）应放在不同图层。
- 线型与线宽：墙体用粗线，家具用中线,标注用细线。
- 文字样式：统一标注、说明文字的字体和大小。
- 标注样式：统一尺寸标注的样式和单位。
第二部分：入门篇 - 掌握核心命令
这是新手需要花最多时间练习的部分,目标是能够熟练绘制和编辑基本图形。
核心绘图命令

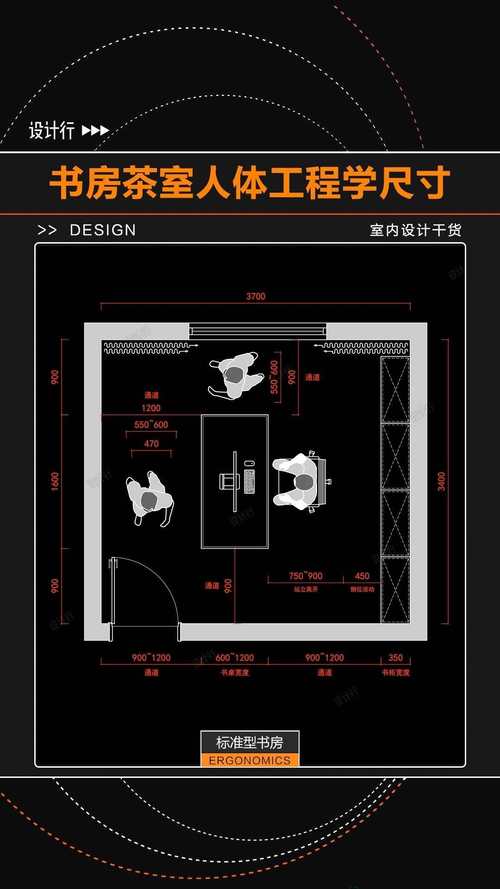

（图片来源网络，侵删）
L(Line): 绘制直线,一切图形的基础。PL(Pline): 绘制多段线，可以绘制宽度变化的线,非常适合绘制墙体。REC(Rectangle): 绘制矩形，快速绘制房间轮廓、家具等。C(Circle): 绘制圆形,用于绘制圆形家具或装饰。ARC: 绘制圆弧。H(Hatch): 填充图案，用于填充地面材质、墙体材料等。
核心编辑命令
O(Offset): 偏移，复制对象并按指定距离进行偏移。绘制墙体的核心命令！TR(Trim): 修剪，修剪掉对象超出指定边界的部分。修改墙体开口（门、窗）的核心命令！EX(Extend): 延伸,将对象延伸到指定的边界。M(Move): 移动。RO(Rotate): 旋转。SC(Scale): 缩放。X(Explode): 分解，将块、多段线等复合对象分解成最基本的元素。
视图控制
- 滚轮：
- 向前滚动：放大视图。
- 向后滚动：缩小视图。
- 按住滚轮并拖动：平移视图。
Z(Zoom): 输入Z空格E(Zoom Extents) 可以显示所有图形对象。
精确定位工具
- 对象捕捉：开启状态栏上的“对象捕捉”，可以精确捕捉到端点、中点、交点等,这是保证图纸精度的关键！
- 极轴追踪：开启后，可以按预设的角度（如90度）绘制直线,非常方便画垂直墙。
- 动态输入：在光标附近显示坐标和命令信息,方便绘制。
第三部分：进阶篇 - 室内设计实战流程
掌握了基础命令后,我们开始模拟一个完整的室内设计项目流程。
项目目标：绘制一个客厅的平面布置图。
设置绘图环境
- 单位：输入
UNITS，设置单位为“毫米”。 - 图层：输入
LAYER(或LA)，创建以下图层：墙体(颜色：白色，线宽：0.3mm)轴线(颜色：红色，线型：ACAD_ISO04W100)家具(颜色：蓝色，线宽：默认)填充(颜色：青色，线宽：默认)标注(颜色：绿色，线宽：默认)文字(颜色：白色，线宽：默认)
- 文字样式：输入
STYLE，创建一个名为“说明”的文字样式，选择合适的字体（如simhei.shx）。 - 标注样式：输入
DIMSTYLE,创建一个符合规范的标注样式。
绘制原始结构图
- 绘制轴线：在
轴线图层上，用L或PL命令绘制水平和垂直的轴线,确定房间的大致位置和尺寸。 - 绘制墙体：
- 切换到
墙体图层。 - 用
PL命令沿轴线绘制一道单线墙体。 - 使用
O(偏移) 命令，将单线墙体向外偏移240mm（假设墙厚240mm）。 - 使用
TR(修剪) 命令，将墙体的端部修剪整齐,形成闭合的房间轮廓。 - 专业技巧：使用
MLEDIT(多线编辑) 命令可以更专业地处理墙体的T型、十字交叉等连接。
- 切换到
开门窗洞口
- 在墙体上用
L命画出门窗的开启线。 - 使用
TR(修剪) 命令，将墙体在门窗位置进行修剪,形成洞口。
布置家具
- 制作/调用图块：
- 方法一：在网上下载.dwg格式的CAD家具图块。
- 方法二：自己绘制，用
REC画一个沙发，然后用B(Block) 命令将其创建为“沙发”图块，好处是图块可以整体移动、旋转、缩放,方便管理。
- 插入图块：使用
I(Insert) 命令，将家具图块插入到家具图层中。 - 布局：根据设计动线，合理布置家具，使用
M(移动) 和RO(旋转) 调整位置和方向。
地面填充
- 切换到
填充图层。 - 使用
H(Hatch) 命令。 - 在弹出的对话框中，选择合适的填充图案（如
ANGLE用于铺地砖，GRASS用于地毯）。 - 点击“拾取点”，在需要填充的房间内部点击,然后按回车确认。
- 调整“比例”,直到填充图案看起来疏密合适。
尺寸标注与文字说明
- 标注尺寸：切换到
标注图层，使用DIMLINEAR(线性标注) 和DIMCONTINUE(连续标注) 等命令，为墙体、门窗等关键尺寸进行标注。 - 添加文字：切换到
文字图层，使用TEXT或MTEXT(多行文字) 命令，为不同区域的功能、材料等进行说明，如“客厅”、“实木复合地板”。
第四部分：高级技巧与效率提升
成为高手的秘诀在于善用工具和优化工作流。
图块
- 属性块：这是CAD的“神器”，你可以创建一个带“编号”属性的“灯具”图块，插入图块时，可以输入不同的编号，非常适合做灯具表、开关插座表。
- 动态块：更高级的图块，一个“沙发”动态块可以通过拉伸动作改变长度，通过翻转动作改变方向,无需重复创建不同尺寸的图块。
样板文件
- 将你设置好的图层、文字样式、标注样式、图框等保存为一个
.dwt文件。 - 每次新建图纸时，直接调用这个样板文件，无需重复设置,极大提升效率。
外部参照
- 对于大型项目，可以将原始结构图、平面图、立面图等作为“外部参照”插入到其他图纸中。
- 主图会显示参照图的内容，但不会真正增加文件大小，修改参照源文件后，所有引用它的图纸都会自动更新,保证了图纸的一致性。
命令别名与快捷键
- 自定义命令别名（将
OFFSET设置为O），可以让你双手不离键盘,绘图速度飞升。 - 善用键盘上的功能键，如
F3(对象捕捉开关),F8(正交模式开关)。
第五部分：学习资源推荐
-
官方资源
- Autodesk Knowledge Network: 官方最权威的教程和帮助文档。
- AutoCAD YouTube 官方频道: 有大量官方教学视频。
-
在线课程平台
- Udemy / Coursera / LinkedIn Learning: 搜索 "AutoCAD for Interior Design"，有大量系统化的付费课程,从入门到精通。
- Bilibili / 抖音: 搜索“CAD室内设计教程”，有大量免费且优质的中文教程,非常适合入门。
-
社区与论坛
- CAD论坛: 国内非常活跃的CAD技术交流社区。
- 知乎: 搜索相关问题,可以找到很多经验分享和技巧。
学习建议
- 动手练习：看十遍不如画一遍，跟着教程一步步画,然后尝试自己独立完成一个小项目。
- 模仿优秀图纸：找一套完整的、专业的施工图，尝试临摹，学习它的图层设置、线宽、标注规范和布局。
- 从2D开始：不要急于学习3D，室内设计的核心是2D图纸，先把平面图、立面图、节点图做到专业、规范。
- 保持耐心：AutoCAD是一个工具，熟练掌握需要时间和耐心，遇到问题多查资料,多问。
祝你学习顺利,早日成为AutoCAD高手！
