Multisim 10 完整入门教程
Multisim 是美国国家仪器公司推出的一个功能强大的电子电路仿真软件，它允许你在电脑上搭建电路、进行仿真分析，而无需实际的物理元件，Multisim 10 是一个经典版本，虽然现在有更新的版本,但其核心功能和操作逻辑对初学者来说非常友好。

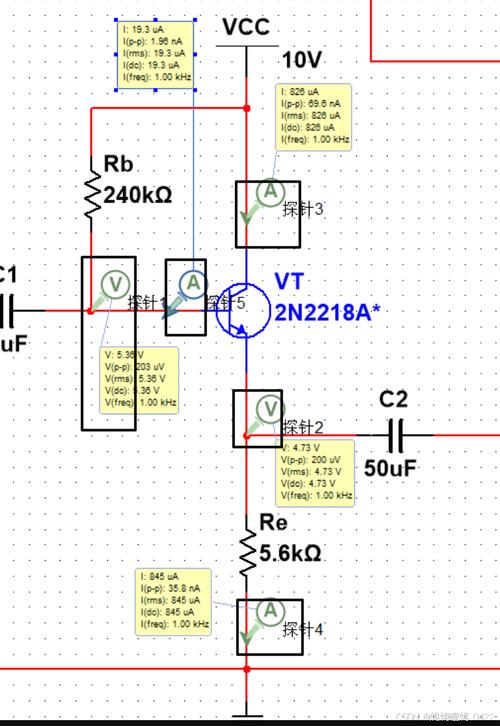

（图片来源网络，侵删）
第一部分：初识 Multisim 10
在开始之前，请确保你已经安装好了 Multisim 10 软件。
1 启动与界面概览

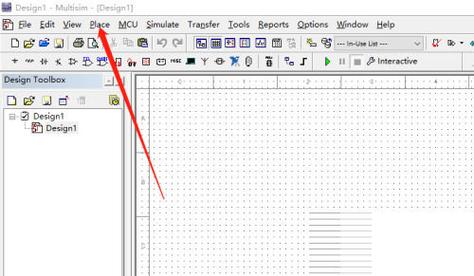

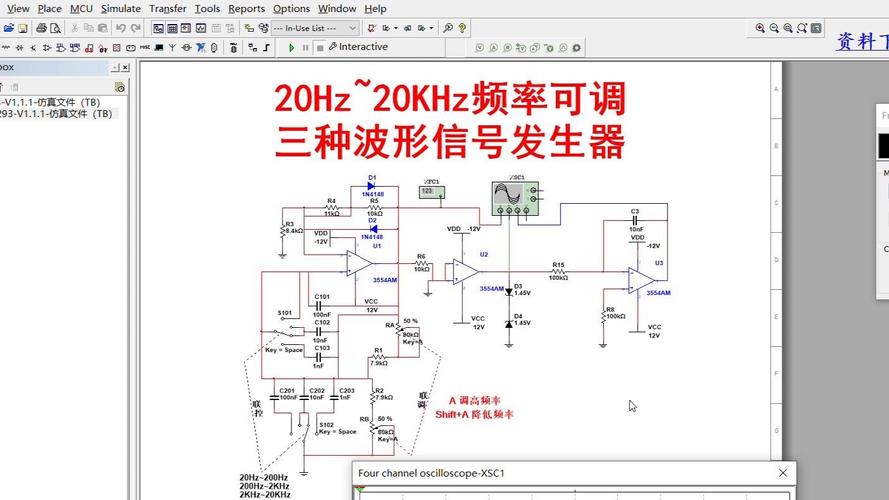

启动 Multisim 10 后，你会看到一个类似下图的主界面,它主要由以下几个部分组成：
- 菜单栏: 包含所有命令，如文件、编辑、视图、放置、仿真、工具等。
- 标准工具栏: 提供常用操作的快捷按钮，如新建、打开、保存、缩放等。
- 视图工具栏: 用于控制电路工作区的显示，如放大、缩小、全屏等。
- 主工具栏: 这是核心区域，包含仿真开关、仪器工具栏等。
- 元件工具栏: 提供了各种电子元件库,是绘制电路时最常用的部分。
- 仿真仪器工具栏: 提供了各种虚拟仪器，如万用表、示波器、信号发生器等。
- 电路设计区: 中间最大的空白区域,是你搭建和绘制电路的地方。
- 标签页: 可以同时打开多个电路设计文件。
- 仿真开关: 绿色的“Play”按钮用于启动仿真，红色的“Stop”按钮用于停止仿真。
- 状态栏: 显示当前的操作状态和提示信息。
第二部分：第一个电路项目——LED闪烁灯
我们将通过一个简单的项目来熟悉 Multisim 10 的基本操作：搭建一个由 555 定时器控制的 LED 闪烁电路。
1 新建电路文件
- 启动 Multisim 10。
- 点击菜单栏的 文件 -> 新建 -> 原理图捕获，或者直接点击标准工具栏的“新建”按钮。
- 一个空白的设计窗口就打开了。
2 放置元件
这是最关键的一步,我们需要找到并放置以下元件：
（图片来源网络，侵删）
- 一个 555 定时器
- 一个 LED（发光二极管）
- 一个电阻
- 一个电容
- 一个直流电源
操作步骤：
-
打开元件库： 在元件工具栏上，点击 “放置基础元件” 按钮（通常看起来像电阻的图标）。
-
搜索并放置 555 定时器：
- 在弹出的“选择元件”对话框中，在“组”下拉菜单中选择 “混合器件”。
- 在“系列”下拉菜单中选择 "TIMER"。
- 在“元件”列表中找到并选择 "LM555CM"（这是一个常见的型号）。
- 点击 “确定”。
- 你的鼠标光标会变成一个 555 定时器的符号，在电路设计区点击一下，放置它，放置完成后,点击右键退出放置模式。
-
搜索并放置 LED：
（图片来源网络，侵删）- 再次打开“选择元件”对话框。
- 在“组”下拉菜单中选择 “发光二极管”。
- 在“系列”下拉菜单中选择 "LED"。
- 在“元件”列表中选择一个颜色，"RED"（红色）。
- 点击“确定”,然后在设计区放置它。
-
搜索并放置电阻 和电容：
- 打开“选择元件”对话框，在“组”中选择 “基本虚拟元件” (Basic Virtual)，这样元件的参数可以直接修改,非常方便。
- 放置电阻: 在“系列”中选择 "RESISTOR_VIRTUAL"，选择一个默认值（如 1kΩ），点击确定并放置，我们一共需要两个电阻,重复此操作。
- 放置电容: 在“系列”中选择 "CAPACITOR_VIRTUAL"，选择一个默认值（如 10µF），点击确定并放置，我们一共需要两个电容,重复此操作。
-
放置直流电源 和地：
- 电源: 点击元件工具栏的 “放置电源” 按钮，在对话框中，选择 "POWER_SOURCES" -> "VCC"，VCC 通常指直流正电源，点击确定并放置，双击这个 VCC 图标，可以将其值修改为 5V。
- 地: 点击元件工具栏的 “放置电源” 按钮，在对话框中，选择 "POWER_SOURCES" -> "GROUND"，地是电路的参考点，必须有,点击确定并放置。
提示： 如果你不知道元件在哪个库，可以使用顶部的 “搜索元件” 功能，直接输入元件名称（如 "555" 或 "resistor"）进行查找。
3 修改元件参数
- 双击任意一个虚拟元件（如电阻或电容）,会弹出其属性对话框。
- 在“值”选项卡中，你可以修改电阻的阻值、电容的容值等。
- 对于我们的项目，请将电阻修改为：
- R1 = 1 kΩ
- R2 = 4.7 kΩ
- C1 = 10 µF
- C2 = 0.01 µF (这是一个去耦电容,用于稳定电源)
4 连接电路
我们将所有元件用导线连接起来,形成一个完整的电路。
- 开始连线： 将鼠标光标移动到一个元件的引脚上，光标会变成一个带十字的黑色小圆点，此时点击鼠标左键,开始画线。
- 画线： 拖动鼠标，你会看到一条导线跟随光标移动，将光标移动到另一个元件的引脚上，再次点击鼠标左键,完成一条导线的连接。
- 转弯： 在需要转弯的地方,只需点击一下鼠标左键即可放置一个节点。
- 完成连接： 按照电路图，将所有元件正确连接。特别注意：555 定时器的引脚 1 (GND) 必须接地，引脚 8 (VCC) 必须接 5V 电源。
最终电路图应该如下所示：
- 电路原理简述：
- 555 定时器接成了非稳态多谐振荡器（Astable Multivibrator）模式。
- R1, R2, C1 决定了 LED 的闪烁频率。
- 当 555 输出引脚 3 为高电平时，电流流过 R3 和 LED，LED 亮。
- 当输出引脚 3 为低电平时，LED 熄灭。
- 通过改变 R1, R2, C1 的值，可以改变 LED 闪烁的快慢。
5 放置虚拟仪器
为了观察电路是否工作,我们需要一个虚拟仪器。
- 打开仪器工具栏： 在主工具栏上找到并点击 “仿真仪器” 按钮。
- 放置示波器： 在仪器列表中选择 "Oscilloscope" (示波器)，然后点击“确定”,在设计区放置示波器。
- 连接示波器：
- 示波器有四个通道（A, B, C, D）,我们只需要用两个。
- 将通道 A 的正极探头 连接到 555 定时器的输出引脚 3。
- 将通道 A 的负极探头 和通道 B 的负极探头 都连接到地。
- 将通道 B 的正极探头 连接到电容 C1 的正极（即 555 引脚 6 和 2 的连接点）。
- 这样，我们就可以同时看到输出波形和电容 C1 的充放电波形了。
6 运行仿真
一切准备就绪！
- 检查： 再次检查你的电路连接是否正确,电源和地是否接好。
- 启动仿真： 点击设计区右上角的绿色 “Run” (运行) 按钮。
- 观察结果：
- 如果电路连接正确，你应该能看到电路图中的 LED 开始闪烁！
- 双击你放置的示波器,打开示波器面板。
- 按下示波器面板上的 "Auto Set" 按钮,它会自动调整波形。
- 你会看到两个波形：
- Channel A (黄色): 是方波，代表 555 输出的高低电平，周期约为 LED 闪烁一次的时间。
- Channel B (蓝色): 是锯齿波或三角波，代表电容 C1 的充放电过程。
7 停止仿真
当你观察完毕后，点击红色的 “Stop” (停止) 按钮,仿真就会停止。
第三部分：进阶技巧与常用分析
1 使用虚拟万用表
万用表是最常用的仪器之一。
- 放置： 在仪器工具栏中选择 "Multimeter" (万用表)。
- 连接： 将它的两个表笔并联在你想要测量的元件两端（测电压）或串联在电路中（测电流）。
- 设置： 双击万用表，在弹出的面板上，你可以选择要测量的物理量（电压 V、电流 A、电阻 Ω 等）,以及是交流还是直流。
- 运行仿真： 运行仿真后,你就可以在万用表面板上直接读数了。
2 参数扫描分析
Multisim 的强大之处在于其分析功能，我们想知道电阻 R2 的阻值如何影响 LED 的闪烁频率。
- 启动分析工具： 点击菜单栏的 仿真 -> 分析 -> 参数扫描...。
- 设置参数：
- 分析参数:
- 扫描参数: 选择 "Device Parameter"。
- 设备类型: 选择 "resistor"。
- 名称: 选择你电路中的电阻 "r2"。
- 扫描变化类型: 选择 "List"。
- 数值: 在输入框中输入你想要测试的一系列值，
1k, 2.2k, 4.7k, 10k。
- 分析要扫描的输出:
- 在“输出”选项卡中，选择你想要观察的变量，选择节点 3 (555 的输出)。
- 在“分析中使用的仪器”下拉菜单中选择 "Oscilloscope"。
- 分析参数:
- 运行分析： 点击“仿真”按钮。
- 查看结果： Multisim 会自动运行多次仿真，并将所有结果叠加显示在一个示波器窗口中，你可以清晰地看到，随着 R2 阻值的增大，波形的周期变长,即闪烁频率变慢。
第四部分：总结与建议
恭喜你！你已经完成了 Multisim 10 的第一个完整仿真项目,并掌握了其核心操作。
回顾一下我们学到的东西：
- 界面认识： 熟悉了 Multisim 的主要工作区域。
- 元件操作： 学会了查找、放置和修改元件参数。
- 电路搭建： 掌握了连线的基本方法。
- 仪器使用： 学会了使用虚拟示波器和万用表来观察和测量电路。
- 仿真运行： 知道如何启动和停止仿真。
- 简单分析： 了解了参数扫描分析等高级功能。
给初学者的建议：
- 多动手： 仿真软件最好的学习方法就是不断地尝试，从简单的电路开始，比如一个简单的分压电路、RC 充放电电路。
- 学会看数据手册： 在仿真中遇到不懂的元件（如 555 定时器），可以上网查找它的数据手册,了解每个引脚的功能和典型应用电路。
- 利用示例： Multisim 自带了很多示例电路，可以在
文件 -> 打开中找到,学习别人的电路设计思路。 - 理论与实践结合： 将仿真结果与你在课堂上学的理论知识进行对比,这样理解会更深刻。
这份教程是 Multisim 10 的入门基石，掌握了这些，你就可以开始探索更复杂的电路，如放大器、振荡器、数字逻辑门等，真正发挥出 Multisim 强大的电路设计和仿真功能,祝你学习愉快！
