这份“高级教程”将不再局限于单个命令的讲解，而是围绕核心思想、高级技巧、工作流和设计意图展开，并结合实例进行说明。
（图片来源网络，侵删）
Pro/E 5.0 高级教程核心内容
第一部分：高级建模思想与技巧
这是从新手到高手的必经之路,关键在于理解“为什么”这么做，而不仅仅是“怎么做”。
特征的“艺术”——顺序、父子关系与重定义
- 核心思想： Pro/E 是一个基于历史记录的参数化建模器，你的模型树就是你的“设计剧本”，特征的顺序和父子关系决定了模型的健壮性和可修改性。
- 高级技巧：
- 特征顺序管理： 学会使用“插入模式”来临时调整特征顺序，以添加或修改中间特征，但要谨慎使用，避免破坏现有关系。
- 父子关系分析： 这是Pro/E的灵魂，学会使用“信息 > 父子关系”来查看特征的依赖关系，不良的父子关系是模型修改失败（如“再生失败”）的主要原因。
- 如何建立好的父子关系？
- 使用基准： 尽可能使用基准面、基准轴作为特征的放置参照，而不是直接选择模型的某个曲面或边，这样，当模型其他部分改变时，该特征依然稳定。
- 避免“硬编码”： 不要在一个草图中引用另一个草图的图元，而是使用“投影”或“包络”功能来创建关联。
- 使用“曲面”作为桥梁： 对于复杂形状，先创建高质量的曲面，再将曲面“加厚”或“实体化”，曲面修改比实体修改更灵活，且不易产生复杂的父子链。
- 如何建立好的父子关系？
- 特征重定义与重排序： 熟练使用右键菜单中的“重定义”来修改特征的草绘、参数等，使用“重排序”来优化模型树结构。
草绘大师——超越基本绘制
草绘是所有特征的基石,高级草绘技巧能让你事半功倍。
（图片来源网络，侵删）
- 核心思想： 草绘不是简单的画线，而是用精确的几何关系和尺寸来定义二维截面。
- 高级技巧：
- 关系与参数： 在草绘中使用
sd#（如sd5）来引用尺寸，并建立关系（如d5 = d3 * 2），这是实现参数化设计的基础。 - 高级几何工具：
- 混合： 掌握“平行”、“旋转”、“一般”三种混合方式，以及“点”、“直线”、“曲面”等截面类型，这是创建复杂变截面零件（如螺旋弹簧、叶片）的利器。
- 可变截面扫描： 这是Pro/E的标志性功能之一，通过一条原始轨迹线和多条/多条轨迹线，并在草绘中通过
trajpar参数来动态控制截面形状，可以创建极其复杂的曲面和实体（如弹簧、螺纹、变截面管道）。 - 螺旋扫描： 精确控制螺旋的节距、截面和旋转方向。
- 草绘诊断工具： 熟练使用“着色”、“加亮开放端点”、“过定义”、“冲突”等工具，快速解决草绘问题。
- 关系与参数： 在草绘中使用
曲面建模的艺术
对于外观复杂的消费产品、汽车外壳等，曲面建模是必备技能。
- 核心思想： 曲面没有厚度，是构建复杂形状的灵活载体，最终需要将其转化为实体。
- 高级技巧：
- 高级曲面创建：
- 边界混合： 最强大、最常用的曲面创建工具，通过定义多条主方向和交叉方向的曲线来创建高质量、复杂的曲面。
- 扫描混合、可变截面扫描： 同样可以创建高质量的曲面。
- 曲面编辑与操作：
- 合并： 将多个曲面合并为一个。
- 修剪： 用曲面或基准面修剪其他曲面。
- 延伸： 将曲面边界进行延伸，有多种延伸类型（相同、相切、逼近）。
- 偏移： 将曲面进行偏移，可以创建“拔模偏移”等复杂效果。
- 复制与粘贴： 复制曲面、曲线，并进行“选择性粘贴”，可以实现平移、旋转、缩放等操作。
- 曲面转实体：
- 加厚： 将开放的曲面转化为薄壁实体。
- 实体化： 用一个曲面来切除或替换实体。
- 高级曲面创建：
第二部分：参数化设计与自动化
这是实现“设计驱动”和提升效率的关键。
族表
（图片来源网络，侵删）
- 核心思想： 通过一个“通用模型”（Generic Model）来创建一系列相似但参数不同的“实例模型”（Instance Models）。
- 应用场景： 螺栓、螺母、垫圈等标准件库，或手机壳、电池盖等系列产品。
- 高级技巧：
- 定义族表时,不仅要控制尺寸，还可以控制特征的存在与否（如“倒角”特征）、零件的颜色等。
- 使用族表可以批量生成和修改零件,极大提高标准化程度。
用户自定义特征
- 核心思想： 将一个或多个特征组合成一个“超级特征”，并带有自己的参数和界面，以便在其他模型中快速调用。
- 应用场景： 将公司常用的安装座、散热孔阵列等创建为UCF。
- 高级技巧：
- 创建UCF时,可以定义哪些尺寸可以被修改，哪些是固定的。
- 可以将UCF放置在“工具 > UCF”库中，方便整个团队共享。
Pro/Program
- 核心思想： Pro/E为每个模型都内置了一个程序文件，你可以通过修改这个程序来控制模型的特征生成、尺寸和显示状态。
- 应用场景： 创建高度可配置的零件，实现“....”的逻辑。
- 高级技巧：
- 读取/编辑程序： 在“工具 > 程序”中，可以查看和编辑
.pls文件。 - 添加输入/提示： 在程序中添加
INPUT和END INPUT，以及RELATIONS，当再生模型时，会弹出对话框让你输入参数值。 - 执行操作： 使用
EXECUTE和END EXECUTE来根据输入参数添加或删除特征，这是比族表更灵活的自动化手段。
- 读取/编辑程序： 在“工具 > 程序”中，可以查看和编辑
第三部分：高级装配与工程图

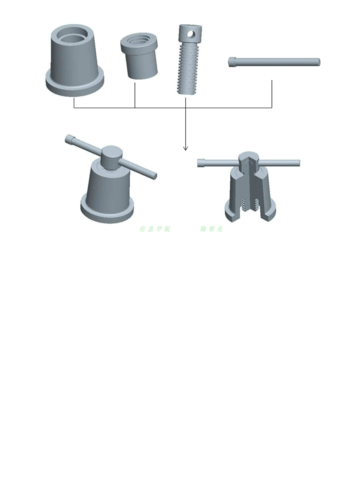

高级装配
- 核心思想： 装配不仅仅是把零件“放”在一起，更重要的是定义零件之间的位置关系和运动方式。
- 高级技巧：
- 放置约束的技巧： 熟练使用“重合”、“对齐”、“插入”、“坐标系”等约束，对于复杂装配，使用“先约束主体，再添加连接”的策略。
- 组件模式下的建模： 在装配环境中直接创建零件（“创建” > “零件”），可以保证新零件与现有零件的完美配合。
- 骨架模型： 这是顶级装配设计方法，先创建一个代表产品整体结构和布局的“骨架模型”，所有零件都参照这个骨架进行设计，当产品结构需要变更时，只需修改骨架，所有相关零件都会自动更新，这是实现自上而下设计的核心。
- 连接与运动仿真： 使用“销钉”、“滑动杆”、“圆柱”等连接类型，为装配体添加自由度，并进行简单的运动仿真。
高级工程图
- 核心思想： 工程图是设计的最终语言，必须准确、清晰、规范。
- 高级技巧：
- 视图的高级创建：
- 高级视图： 创建“局部视图”、“旋转剖视图”、“展开剖视图”等。
- 视图状态： 在一张工程图中显示组件的不同装配状态（如“爆炸”和“未爆炸”）。
- 注释与球标：
- 创建格式： 自定义图纸模板，包含公司Logo、标题栏、技术要求等。
- 注释： 使用“注释”功能添加技术要求、引出说明等。
- 球标： 自动生成零件序号，并可以与BOM表关联。
- 参数化与出图模板： 结合
Program和族表，可以创建参数化的工程图模板，自动填充标题栏信息。
- 视图的高级创建：
第四部分：学习资源与路径建议
-
官方资源：
- PTC帮助中心： Pro/E自带的帮助文档是最好的参考资料，包含所有命令的详细说明和示例，学会使用F1键或帮助菜单。
- PTC大学： PTC官方的在线学习平台，有系统的课程，部分可能需要付费。
-
在线视频教程：
- YouTube/Bilibili： 搜索 "Pro/E 5.0 advanced tutorial", "Creo surface modeling", "Pro/E family table" 等关键词，有很多经验丰富的工程师分享实战案例。
- 推荐频道/UP主： 寻找那些专注于“设计思想”和“项目实战”的频道，而不是单纯的命令教学。
-
专业书籍：
《Pro/ENGINEER Wildfire 5.0高级应用》：市面上有很多经典的Pro/E教程书籍，选择那些口碑好的，重点看“曲面设计”、“高级装配”等章节。
-
实战项目：
- 这是最重要的一步！ 找一个复杂的产品（如鼠标、水龙头、发动机外壳）作为目标，尝试从零开始把它完整地建模、装配并出图，在遇到问题时，再回头查阅资料和学习技巧，这个过程成长最快。
从高级到精通的进阶之路
- 命令熟练 -> 思想精通： 不再满足于知道“倒角”命令在哪，而是思考“在什么阶段添加倒角最合理？如何避免倒角失败？”
- 孤立建模 -> 系统设计： 学会从产品整体出发，使用骨架模型、自上而下的方法进行设计，而不是一个个孤立地画零件。
- 被动接受 -> 主动创造： 学会使用族表、UCF、Program等工具，将重复性工作自动化，把精力投入到创新和优化设计上。
- 关注软件 -> 关注产品： 软件只是工具，真正的高级工程师，其核心竞争力是对产品功能、结构、工艺和成本的理解。
希望这份高级教程能为你指明方向,祝你学习顺利，早日成为Pro/E/Creo高手！
