ANSYS工程应用综合教程

第一部分：入门基础篇

第一章：初识ANSYS

1. 什么是ANSYS？

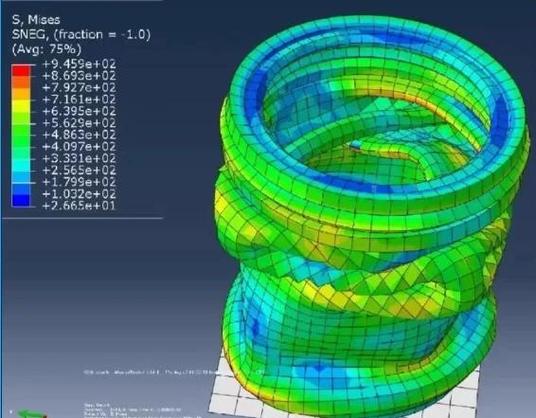

   （图片来源网络，侵删）
   • 定义：ANSYS是一款功能强大的计算机辅助工程软件，主要用于有限元分析，它可以帮助工程师模拟产品在真实环境中的物理行为，如结构应力、热传导、流体流动、电磁场等。
   • 核心价值：在制造物理样机之前，通过虚拟仿真来预测和优化产品设计，从而降低成本、缩短研发周期、提高产品质量和可靠性。

2. 为什么使用ANSYS？

   • 验证设计：确认设计是否满足强度、刚度、稳定性等要求。
   • 优化设计：在满足性能的前提下，减轻重量、降低成本或提升性能。
   • 故障诊断：分析产品失效的根本原因。
   • 探索极限：模拟极端工况下产品的表现，如碰撞、高温、高压等。

3. ANSYS产品家族简介

   • ANSYS Mechanical：结构力学分析模块（静力学、动力学、疲劳、显式动力学等）。
   • ANSYS Fluent：流体动力学分析模块（CFD），用于分析流体流动、传热、化学反应等。
   • ANSYS CFX：另一款强大的CFD软件，尤其在旋转机械和复杂多物理场耦合方面有优势。
   • ANSYS Electronics Desktop：电磁场分析模块，用于高频电磁、电磁兼容、电磁热等。
   • ANSYS Workbench：所有ANSYS产品的统一集成平台，它提供了一个项目流程图界面，方便用户管理分析流程、导入几何、设置材料、划分网格、求解和后处理。这是初学者必须掌握的核心平台。

第二部分：核心工作流程篇

无论进行何种类型的分析,ANSYS Workbench中的基本流程都遵循以下步骤，我们将以一个最经典的“静力学应力分析”为例，详细介绍每一步。

案例目标：分析一个带孔钢板在两端受拉力时的应力分布。

第二章：项目启动与几何导入

1. 启动ANSYS Workbench

   打开软件,你会看到主界面，左侧是工具箱，右侧是项目流程图。

2. 创建分析系统

   • 在左侧工具箱的 Analysis Systems 中，找到 Static Structural（静力学分析）。
   • 用鼠标按住 Static Structural，将其拖拽到右侧的项目流程图中，一个完整的分析流程模板就创建好了。

   +---------------------+
   |  Engineering Data   |
   |       Geometry      |
   |  Model (Geometry)   |
   |       Mesh         |
   |    Setup           |
   |     Solution       |
   |   Results          |
   +---------------------+

3. 导入几何

   • 双击流程图中的 Geometry 单元格。
   • 此时会启动 SpaceClaim（ANSYS自带的几何处理工具）。
   • 在SpaceClaim中,通过 File > Import 导入你的三维模型文件（如STEP, IGES, Parasolid等）。
   • 重要提示：在导入前，尽量清理几何模型，删除不必要的细节（如小圆角、小孔），以简化网格划分，在SpaceClaim中可以很方便地进行修复和简化。
   • 完成后,关闭SpaceClaim，回到Workbench，你会看到 Geometry 单元格上出现一个对勾，表示几何已成功导入。

第三章：材料定义

1. 双击 Engineering Data

   • 进入材料数据管理界面。
   • 默认情况下,材料库是空的，你需要为你的模型分配材料。

2. 从材料库选择材料

   • 在左侧的 Outline of Schematic A1: Engineering Data 中，点击 Engineering Data Sources。
   • 在下方的 Engineering Data Sources 中，展开 General Materials，这里包含了常用的材料，如钢、铝、铜等。
   • 找到 Steel (钢)，点击它右侧的 号，将其添加到当前项目（Project Materials）中。

3. （可选）自定义材料

   • 如果材料库中没有你需要的材料,可以自定义。
   • 在 Project Materials 中右键，选择 New Material。
   • 在右侧的属性窗口中,输入材料名称，并定义其属性（如密度、弹性模量、泊松比、屈服强度等），对于静力学分析，至少需要定义线性弹性的属性。

4. 将材料分配给几何

   • 关闭材料数据窗口,回到Workbench主界面。
   • 双击 Model 单元格，进入 Mechanical 环境（这是进行网格划分、施加载荷和求解的主要界面）。
   • 在左侧的 Outline 树中，选中 Geometry 下的 Part。
   • 在下方的 Details of "Part" 窗口中，找到 Material，将其设置为刚才添加的 Steel。

第四章：网格划分

网格是将连续的几何体离散化为有限个简单单元（如四面体、六面体）的过程，网格的质量直接影响分析结果的精度和求解时间。

1. 双击 Model 下的 Mesh

   • 此时模型会显示在窗口中,并且左侧会出现 Mesh 控制树。

2. 自动划分网格

   • 最简单的方法是直接点击工具栏上的 Update 按钮，ANSYS会使用默认设置自动生成网格。
   • 对于简单的模型,这种方法通常能得到不错的结果。

3. 网格控制（重要）

   • 为了获得更精确的结果,需要对网格进行细化。
   • 局部细化：在 Outline 中右键点击 Mesh，选择 Insert > Refinement 或 Insert > Sizing。
     • Refinement：在选定区域进行网格细化，不改变单元类型，只增加单元数量。
     • Sizing：可以指定选定边或面的单元尺寸。
   • 示例：为了更精确地捕捉孔边的高应力集中区域，我们可以对孔的边缘进行网格细化。
     • 在图形窗口中选中孔的圆形边。
     • 在 Details of "Edge Sizing" 窗口中，将 Element Size 设置为较小的值（如1mm）。
     • 点击 Update，你会看到孔边的网格变得非常密集。

4. 检查网格质量

   • 网格划分完成后,务必检查质量，在 Mesh 控制树中，右键点击 Mesh，选择 Generate Mesh Quality Report。
   • 关注 Skewness（歪斜度） 和 Element Quality（单元质量） 等指标，歪斜度应小于0.85，单元质量应大于0.8。

第五章：施加载荷与约束

这是定义物理问题的关键步骤,模拟模型在实际工作环境中的状态。

1. 在 Mechanical 环境中，确保选中 Static Structural

   • 在工具栏的 Supports（约束）和 Loads（载荷）中选择合适的工具。

2. 添加约束

   • 目标：固定钢板的一端，防止其刚体运动。
   • 操作：点击 Supports，选择 Fixed Support。
   • 在图形窗口中,选中钢板的一端面。
   • 在 Details of "Fixed Support" 窗口中，确认 Geometry 已选中该面。

3. 添加载荷

   • 目标：在钢板的另一端施加一个拉力。
   • 操作：点击 Loads，选择 Force。
   • 在图形窗口中,选中钢板的另一端面。
   • 在 Details of "Force" 窗口中：
     • Geometry：确认选中了施力面。
     • Define by：选择 Normal to（垂直于表面）。
     • Magnitude：输入力的大小，1000 [N]。

4. 插入结果求解项

   • 在求解之前,需要告诉ANSYS你想看哪些结果。
   • 在左侧的 Outline 树中，右键点击 Solution，选择 Insert > Stress > Equivalent (von-Mises Stress) 和 Insert > Deformation > Total Deformation。
   • 这两个是最基本也最重要的结果。

第六章：求解与后处理

1. 求解

   • 确认所有设置都正确后,点击工具栏上的 Solve 按钮。
   • ANSYS开始计算,窗口下方会显示求解进度，等待求解完成。

2. 后处理（查看结果）

   • 求解完成后,双击 Solution 下的 Total Deformation 和 Equivalent Stress，即可在图形窗口中查看结果云图。
   • 云图解读：
     • 变形云图：颜色代表变形的大小，可以直观地看到模型哪里变形最大。
     • 应力云图：颜色代表应力的大小。注意：应力是局部量，在几何突变处（如孔边）应力会急剧增大，这被称为应力集中，需要判断最大应力是否超过了材料的许用应力。
   • 其他操作：
     • 可以切换 Tabular Data 查看具体的数值结果。
     • 可以使用工具栏上的探针工具 Probe 点击模型上的特定点，查看该点的精确数值。
     • 可以生成结果报告,右键点击 Solution，选择 Evaluate All Results，然后导出为HTML或PDF。

第三部分：进阶应用篇

掌握基础流程后,可以探索更高级的功能。

第七章：参数化与优化设计

• 参数化：在Workbench中，你可以将模型的尺寸（如孔的直径、板的厚度）、载荷大小等定义为参数。
• 优化设计：利用 Design Exploration 模块，你可以设置设计目标（如最小化重量）、约束条件（如最大应力不超过250MPa）和设计变量（如板的厚度范围），然后让ANSYS自动寻找最优的设计方案，这能极大地提升设计效率。

第八章：多物理场耦合分析

• 流固耦合：分析流体对结构的作用力，以及结构变形对流场的影响，分析飞机机翼在气流中的颤振，或阀门开启时流体的冲击。
• 热固耦合：分析温度场对结构的影响（热应力），或结构变形对热传导的影响，分析发动机在高温下的热应力。

第九章：不同分析类型简介

• 模态分析：分析结构的固有频率和振型，用于避免共振。
• 瞬态动力学分析：分析结构在随时间变化的载荷下的响应，如冲击、爆炸。
• 疲劳分析：预测结构在循环载荷下的寿命。
• 显式动力学分析：用于模拟高速碰撞、爆炸等极端事件。

第四部分：学习资源与建议

第十章：如何有效学习ANSYS

1. 官方资源（首选）

   • ANSYS Learning Hub：ANSYS官方在线学习平台，包含大量免费的视频教程、文档和课程，这是最权威、最系统的学习资料。
   • 官方文档：在软件的 Help 菜单中可以找到详细的参考手册，每个命令和选项都有解释。

2. 实践出真知

   • 从简单案例开始：不要一开始就挑战复杂模型，先从简单的悬臂梁、压力容器等标准算例做起，理解每一个步骤的含义。
   • 寻找公开案例：网上有很多大学、研究机构或个人分享的ANSYS教程和案例，可以跟着做一遍。
   • 复现文献结果：尝试找一篇相关的学术论文，看能否复现其中的仿真结果，这是检验学习成果的绝佳方法。

3. 理解物理本质

   • ANSYS只是一个工具，工具用得好不好，取决于你对 underlying physics（底层物理）的理解，不懂材料力学，就看不懂应力云图；不懂流体力学，就设置不好边界条件。仿真工程师的核心价值在于将工程问题转化为正确的物理模型。

4. 加入社区

   • 仿真社、知乎、CSDN等平台上有大量的ANSYS用户，你可以在这里提问、分享经验，快速解决遇到的问题。

学习ANSYS是一个“理论-软件-实践”三者结合的过程，本教程为你勾勒出了一幅清晰的路线图，请从Workbench的基础流程开始，勤加练习，逐步深入，你一定能熟练掌握这款强大的工程仿真工具。
