UG (NX) 冲压模具设计综合教程
第一部分：基础理论与准备
在开始学习UG软件之前,必须具备冲压模具设计的理论基础，软件只是工具，而设计思想和工艺知识才是灵魂。
（图片来源网络，侵删）
1 冲压工艺基础
- 什么是冲压？ 了解冲压的定义、特点和应用领域。
- 常见冲压工序：
- 分离工序： 冲裁（落料、冲孔）、修边、剖切。
- 成形工序： 弯曲、拉深、翻边、胀形、缩口等。

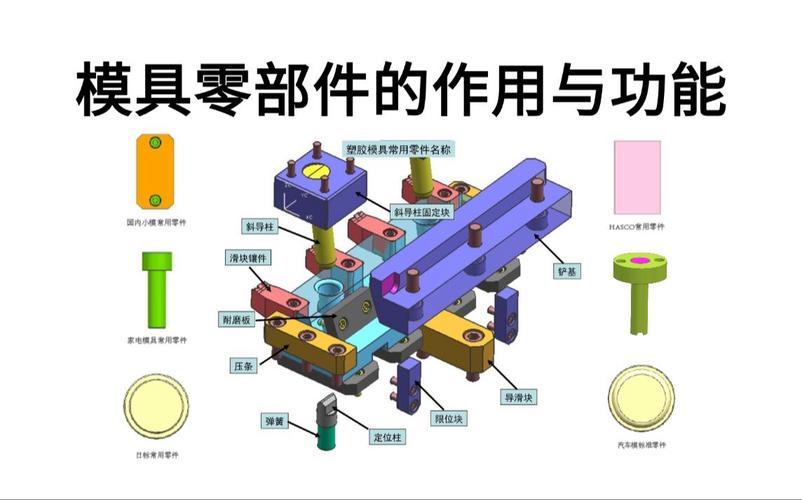

- 冲压模具的基本结构：
- 工作零件： 凸模、凹模、凸凹模。
- 定位零件： 导料板、挡料销、定位销、侧压板。
- 卸料与推件零件： 卸料板、顶件器、废料切刀。
- 导向零件： 导柱、导套。
- 固定零件： 模座、垫板、固定板、模柄。
- 紧固及其他零件： 螺钉、销钉、弹簧、橡胶。
- 冲压设备： 了解压力机（冲床）的吨位、闭合高度、滑块行程等参数，模具设计必须与设备匹配。
2 模具设计流程
- 产品分析： 分析零件图，了解其形状、尺寸精度、材料、技术要求。
- 工艺方案确定： 确定采用单工序模、复合模还是级进模，确定排样方案。
- 工艺计算： 计算冲裁力、压力中心、卸料力、顶件力等。
- 模具结构设计： 确定模具的总体结构、工作部分尺寸、标准件选择。
- 零件设计与出图： 绘制所有非标准零件的工程图，并生成总装图和BOM表。
3 UG软件准备
- 版本选择： 建议使用NX 12或以上版本，功能更完善，界面更友好。
- 模块安装： 确保安装了 “冲压模具设计”(Progressive Die Wizard / Stamping Die Design) 模块，这是进行模具设计的核心。
- 设置单位： 在新建文件时，根据产品要求选择毫米或英寸。
- 模板定制： 创建或修改自己的模板文件，包含图层、属性、制图标准等，提高效率。
第二部分：UG冲压模具设计核心流程
本部分将详细介绍使用UG进行一套典型冲压模具（以级进模为例）设计的完整步骤。

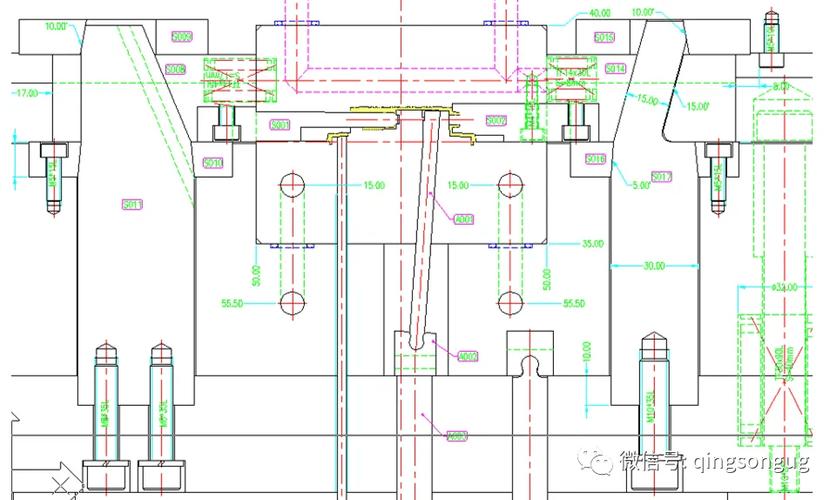

（图片来源网络，侵删）
产品导入与准备
- 导入模型： 将产品3D模型（通常是
.prt或.stp格式）导入到UG中。 - 模型检查：
- 厚度检查： 确认产品壁厚是否均匀。
- 拔模角检查： 对于拉深件，检查是否有足够的拔模角。
- 圆角检查： 检查R角是否过小，影响成形。
- 工艺补充面设计： 在某些区域（如拉深件的法兰部分）添加必要的工艺补充面，以改善材料流动，这是模具设计的关键一步。
工艺方案与毛坯设计
- 创建毛坯： 基于产品外形，向外偏移一个材料厚度，创建展开后的毛坯（也叫“展开料”），UG的“钣金”或“成形/回弹”模块可以辅助完成。
- 确定排样：
- 排样目的： 在有限的条料上，合理布置零件，以最大限度地提高材料利用率。
- UG操作： 在草图中绘制多个毛坯的轮廓，尝试不同的排列方式（直排、对排、斜排等），计算并比较材料利用率，选择最优方案。
- 确定步距： 根据排样结果，确定两个相邻工位之间的距离，即“步距”。
创建级进模项目
- 启动“级进模向导”(Progressive Die Wizard)：这是模具设计的自动化工具。
- 初始化项目： 选择产品模型，设置项目名称、路径和单位。
- 定义板料： 定义条料的宽度、厚度和长度。
- 创建模架： 向导会提供标准模架库（如DME, HASCO, FUTABA等），根据你的模具结构（如四导柱模架）和压力机参数选择合适的模架。
定义冲压工位
（图片来源网络，侵删）
这是模具设计的核心,你需要将整个冲压过程分解到不同的工位。
- 创建工位： 在向导中创建所需的工位（如工位1:冲导正孔；工位2:冲孔；工位3:空步；工位4:落料等）。
- 定义冲压类型： 为每个工位的特征定义冲压类型。
- 冲孔: 在条料上冲出孔。
- 切口: 将零件的一部分切开，但与主体不分离。
- 落料: 将完整的零件从条料上分离下来。
- 成形: 如弯曲、翻边等。
- 导正: 用导正销进行精确定位。
- 废料切断: 将废料切断，方便处理。
- 自动识别/手动创建特征： 向导可以尝试自动识别产品模型上的孔、轮廓等特征，并将其分配到相应工位，对于复杂的特征，需要手动创建。
- 创建冲压几何体： 为每个冲压特征创建对应的凸模和凹模几何体，向导会自动处理。
设计标准件
- 凸模、凹模： 向导会根据创建的冲压几何体，自动生成凸模和凹模的实体，你需要选择标准件（如凸模固定板、凹模固定板）。
- 其他标准件： 从标准件库中调用：
- 导向零件： 导柱、导套。
- 定位零件： 导正销、始用挡料块、侧刃。
- 卸料零件： 卸料板、弹簧、螺钉。
- 紧固件： 各种螺钉、销钉。
- 装配与调整： 将所有标准件装配到模架中，并调整其位置和长度。
设计工作零件
- 凸模设计： 确定凸模的固定方式（台阶式、螺钉固定等），设计凸模固定板和垫板。
- 凹模设计： 确定凹模的类型（整体式、镶块式），设计凹模固定板和垫板，对于大型或复杂凹模，常采用镶块式，便于加工和维修。
- 刃口尺寸计算： 根据冲裁间隙原则，计算凸模和凹模的制造尺寸，UG的“注塑模向导”或“级进模向导”中有相关工具辅助计算。
创建工程图
- 总装图：
- 创建爆炸图,清晰展示模具结构。
- 生成剖视图,展示内部结构。
- 标注外形尺寸、闭合高度、压力中心等技术要求。
- 零件图：
- 为所有非标准零件（如凸模、凹模镶块、凸模固定板等）创建详细的零件图。
- 包含所有必要的尺寸、公差、形位公差、表面粗糙度、材料要求和热处理要求。
- BOM表： 自动生成物料清单，列出所有零件的名称、规格、数量、材料等信息。
第三部分：进阶技巧与学习资源
1 高级技巧
- 参数化设计： 善用表达式和特征建模，使设计参数化，修改某个参数（如步距），相关零件可以自动更新。
- 仿真分析： 结合UG的 “成形分析”(Forming Simulation) 模块，对拉深、翻边等工序进行仿真，预测破裂、起皱、回弹等缺陷，提前优化设计。
- 标准化与模板： 建立自己公司的标准件库、模架库和设计模板，极大提升设计效率和规范性。
- 检查与验证：
- 干涉检查： 在装配环境下，使用“干涉分析”检查运动部件之间是否存在干涉。
- 行程检查： 模拟滑块运动，检查卸料板、顶杆等是否工作正常。
2 推荐学习资源
- 官方教程： Siemens官方的NX Learning Hub是最好的学习资源，内容权威且系统。
- 在线视频平台：
- Bilibili / YouTube： 搜索“UG冲压模具设计”、“NX级进模设计”等关键词，有大量免费和付费的实战教程。
- 网易云课堂 / Udemy： 有系统化的付费课程，适合从零开始学习。
- 专业书籍：
- 《冲压模具设计手册》：理论宝典，常备工具书。
- 《UG NX 12冲压模具设计教程》：市面上针对特定版本的UG教程，可以跟着操作。
- 社区与论坛：
- Siemens官方社区： 可以提问，获得官方支持。
- 技术论坛（如沐风网、CAX之家）： 与同行交流，下载图纸和资料，学习他人经验。
第四部分：学习路径建议
-
理论学习 (1-2周)
- 目标： 掌握冲压基本原理和模具结构。
- 行动： 阅读《冲压模具设计手册》，理解冲裁、弯曲、拉深的工艺特点。
-
软件基础 (2-3周)
- 目标： 熟悉UG NX的基本操作，包括建模、装配、制图。
- 行动： 不要急着学模具设计，先学好UG的基础，可以找一本UG基础教程，完成所有练习。
-
核心功能学习 (3-4周)
- 目标： 掌握“级进模向导”的核心功能。
- 行动： 找一套简单的产品案例（如垫片），跟着教程完整地走一遍从产品到出图的全流程，不要怕出错，多试多练。
-
项目实战 (长期)
- 目标： 独立完成复杂模具设计。
- 行动：
- 从网上下载一些产品图,尝试自己设计。
- 找工作中的实际案例（如果可能），在资深工程师指导下完成。
- 每完成一个项目,进行复盘，总结经验和不足。
UG冲压模具设计是一个理论与实践紧密结合的领域。“理论指导实践，实践深化理论” 是最好的学习方法，保持耐心，勤于思考，多动手操作，你一定能成为一名优秀的模具设计师，祝你学习顺利！
