CATIA V5/V6 数控加工综合教程

第一部分：核心概念与工作流程

在学习具体操作前，必须理解 CATIA 数控加工的基本逻辑和流程,这就像学开车前要先了解交通规则一样。

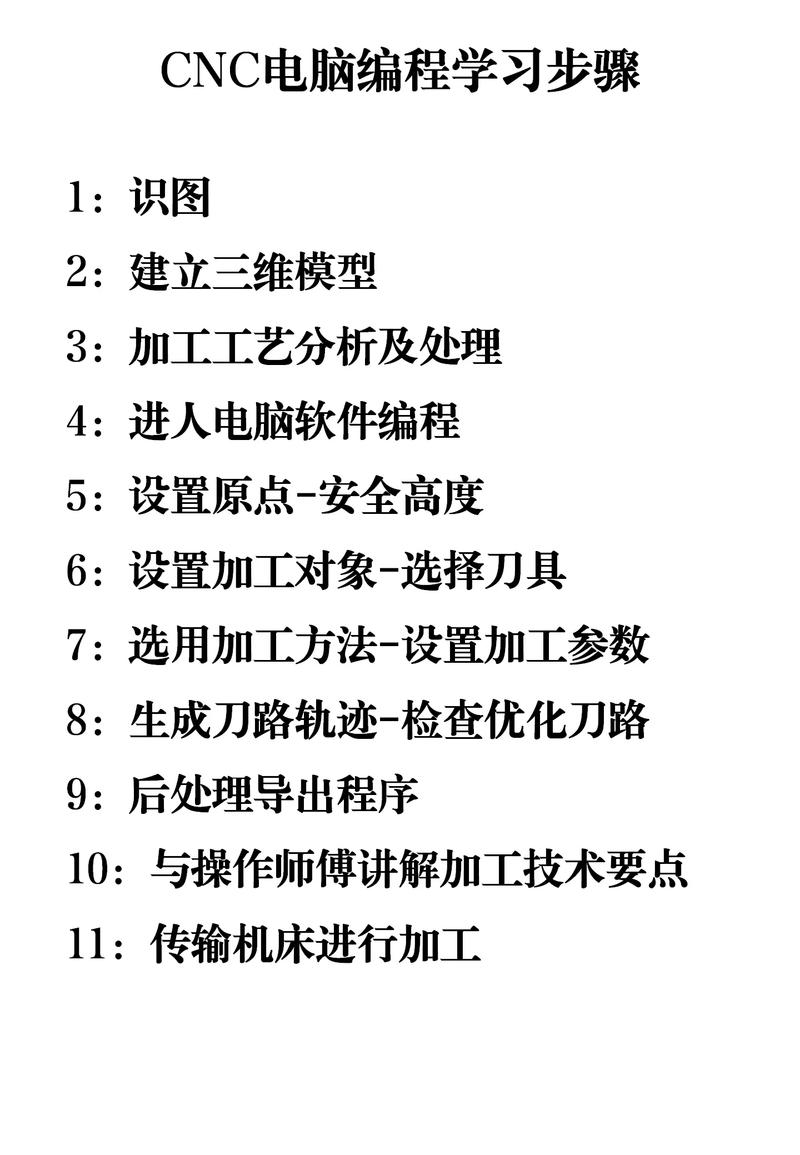

1 CATIA 数控加工的核心思想

CATIA 的数控加工模块（也称为 Machining 或 Manufacturing）遵循一个“从数字模型到物理世界”的数字化制造流程，它不是直接控制机床,而是：

1. 创建几何模型：在 Design (设计) 模块中创建或导入零件的 3D 模型。
2. 定义加工操作：在 Machining (加工) 模块中，选择几何特征（如曲面、实体面），定义刀具、切削参数（转速、进给率等）,生成刀具路径。
3. 模拟与验证：在 Machining 模块中，进行刀路模拟、机床碰撞检查和材料去除仿真,确保程序无误。
4. 后处理：将 CATIA 生成的中性刀路文件（.apt, .mpf 等）转换为特定机床控制器能识别的 NC 代码（如 .nc, .mpf, .iso）。
5. 传输至机床：将 NC 代码通过 DNC 系统或 U 盘传输到数控机床进行加工。

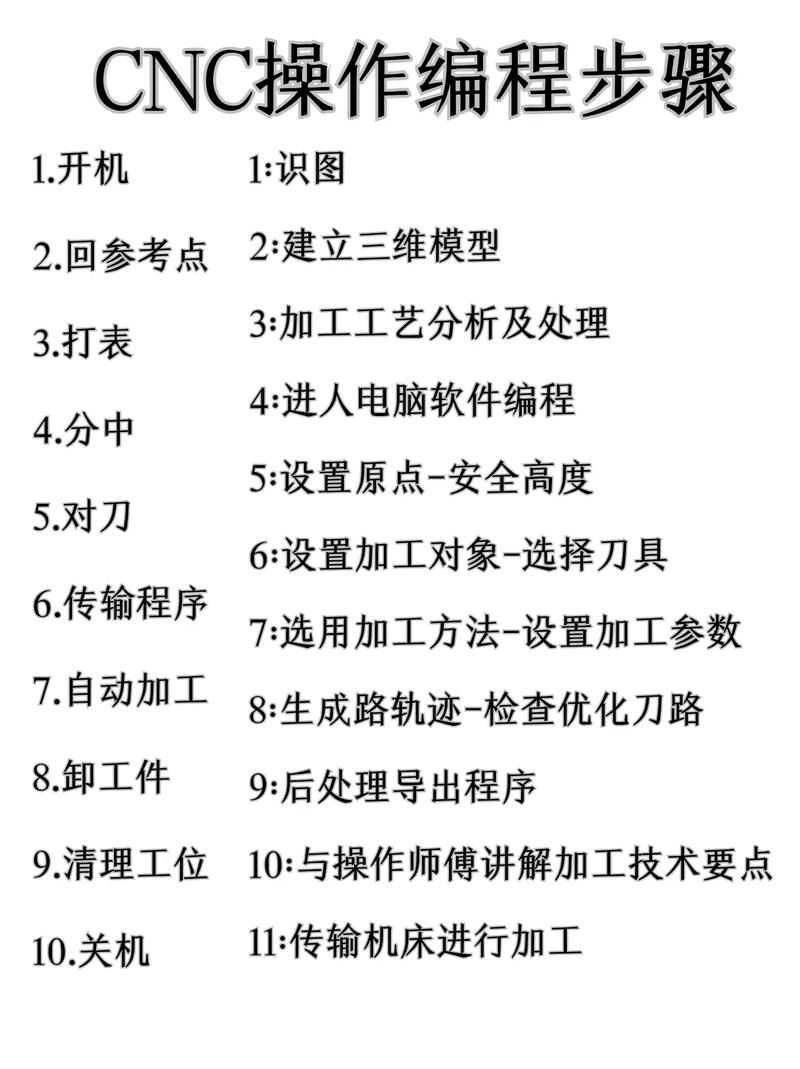

2 CATIA 数控加工工作流程图

graph TD
    A[零件设计] --> B(进入加工工作台);
    B --> C{选择加工策略};
    C --> D[定义几何体];
    C --> E[选择刀具];
    C --> F[设置切削参数];
    D & E & F --> G[生成刀具路径];
    G --> H[刀路模拟与仿真];
    H --> I{检查无误?};
    I -- 是 --> J[后处理];
    I -- 否 --> C;
    J --> K[生成NC代码];
    K --> L[传输至机床];

第二部分：基础入门 - 平面铣削

这是最简单的加工方式，用于铣削平面、开槽等，通过这个练习，你将熟悉 CATIA 加工的基本界面和操作。

1 准备工作

1. 启动 CATIA：选择 机械设计 -> 零件设计 工作台,创建一个简单的方块或导入一个已有零件。
2. 进入加工工作台：
   • 在菜单栏选择 Start (开始) -> Manufacturing (制造) -> Machining (加工)。
   • CATIA 会提示你选择一个加工程序，默认选择 Prismatic Machining (铣削加工)，点击 OK。

2 操作步骤

步骤 1：定义机床

• 在 Manufacturing Program.1 上右键，选择 Definition (定义)。
• 在弹出的对话框中，Machine (机床) 选择默认的 3-axis machine.1 (三轴机床),这是最常用的配置。

步骤 2：创建加工操作

• 在左侧的 Manufacturing Program.1 下右键，选择 Insert (插入) -> machining operation (加工操作)。
• 在弹出的 New Machining Operation 对话框中：
  • Type of machining (加工类型)：选择 Planar Milling (平面铣削)。
  • Name (名称)：可以修改，如 Planar_Mill_01。
  • 点击 OK。

步骤 3：定义几何体

• 进入 Planar_Mill_01 操作后，右侧会显示 Geometry (几何体) 选项卡。
• Part (零件)：点击 Part 旁边的图标，然后在 3D 视图中选择整个零件,这表示我们要加工的毛坯是整个零件。
• Stock (毛坯)：点击 Stock 旁边的图标，可以选择一个已有的毛坯几何体,或者让系统自动生成一个与零件大小相同的毛坯。
• Check (检查)：用于设置夹具等不能切削的区域。
• Machining Area (加工区域)：这是核心，点击 Machining Area 旁边的图标，然后选择零件的上表面，你也可以使用 Create by Offset (通过偏移创建) 功能，选择所有侧面,生成一个带有拔模斜度的加工区域。

步骤 4：定义刀具

• 切换到 Tool (刀具) 选项卡。
• 点击 Tool Path (刀具路径) 旁边的图标，选择一个已有的刀具（如 End Mill.1），或者点击 Create Tool (创建刀具)。
• 创建新刀具时，设置 Tool Name (刀具名)，Tool Type (刀具类型 - 通常选 End Mill - 立铣刀)，Diameter (直径) 等。

步骤 5：设置切削参数

• 切换到 Feeds and Speeds (进给和转速) 选项卡。
• Spindle Speed (主轴转速)：根据刀具材料和工件材料设定，如 3000 rpm。
• Feedrate (进给率)：刀具移动速度，如 800 mm/min。
• Tool Path Compute Mode (刀路计算模式)：通常选择 Compute (计算)。

步骤 6：生成刀具路径

• 所有参数设置完毕后，点击 Compute (计算) 按钮（通常是一个绿色的勾或播放图标）。
• CATIA 会开始计算，并在 3D 视图中显示生成的刀具路径。

步骤 7：刀路模拟

• 在左侧树状图中，右键点击刚刚生成的 Machining.1 (刀具路径)，选择 Tool Path Replay (刀路重放)。
• 在弹出的对话框中，可以播放刀路，检查切削顺序、有无碰撞等。

步骤 8：后处理

• 确认刀路无误后，回到 Manufacturing Program.1。
• 在 Manufacturing Program.1 上右键，选择 Generate NC Code file (生成 NC 代码文件)。
• 在 Post Processor (后处理器) 中，选择与你机床匹配的后处理器（对于 Fanuc 控制器，选择 Fanuc.1）。
• 设置输出路径和文件名，点击 OK。
• 最终会生成一个 .nc 或 .mpf 文件。

第三部分：进阶应用 - 多轴加工

当加工复杂的曲面或需要从多个角度加工时,就需要使用多轴加工。

1 5-axis Contour Drilling (5轴轮廓钻孔)

• 适用场景：在斜面上钻孔,或使用特殊角度的刀具进行加工。
• 关键设置：
  • 在创建操作时，选择 Multi-axis Machining (多轴加工)。
  • Geometry：需要选择 Point (点) 作为加工位置。
  • Tool Axis (刀轴方向)：这是5轴加工的核心，你可以定义刀轴如何指向加工点，Drive Surface (驱动曲面) 的法线方向,或者自定义一个方向。
  • Machining Check (加工检查)：非常重要,用于防止刀具与夹具或零件其他部分发生碰撞。

2 5-axis Flank Milling (5轴侧铣)

• 适用场景：加工大型、复杂的曲面,特别是直纹面。
• 关键设置：
  • Geometry：选择 Guide Curve (导引曲线) 和 Check Surface (检查曲面)。
  • Tool Path Type (刀路类型)：选择 Flank Milling。
  • Tool Side (刀具侧)：选择刀具的哪一侧（左侧、右侧、中心）与导引曲线贴合。
  • Tool Axis：通常设置为与导引曲线的某个方向（如切线方向）保持固定角度。

第四部分：高级技巧与最佳实践

1 参数化与知识模板

• 目的：避免重复劳动,提高编程效率和标准化程度。
• 方法：
  1. 完成一个标准操作（如一个带参数的钻孔循环）。
  2. 使用 Tools -> Knowledge -> Knowledge Template 创建一个知识模板。
  3. 将刀具、几何、参数等设为输入参数。
  4. 保存后，下次可以直接调用此模板,只需修改参数即可快速生成新的加工程序。

2 宏

• 目的：自动化一系列重复性操作。
• 方法：
  1. 使用 Tools -> Macros -> Record (录制)。
  2. 手动完成一系列操作（如创建一个特定的加工操作并设置好参数）。
  3. 停止录制,保存宏文件。
  4. 之后，只需运行宏,即可一键完成所有预设步骤。

3 高级仿真

• Machine Simulation (机床仿真)：
  • 在进入加工工作台时，可以选择 Advanced Machining (高级加工),它集成了更强大的机床仿真功能。
  • 你可以导入机床的数字模型，然后模拟整个加工过程，包括换刀、主轴运动等,检查机床内部的真实碰撞。
• Material Removal (材料去除仿真)：
  • 除了刀路重放，还可以使用 Material Removal 功能，直观地看到每次切削后剩余的材料状态,这对于验证复杂型腔的加工非常有用。

第五部分：学习资源与建议

1 官方资源

• CATIA 官方文档：最权威、最准确的资料，在 CATIA 安装目录下或通过 Help 菜单可以找到。
• Dassault Systèmes 官方培训：提供线上和线下课程，系统性强,但费用较高。

2 视频教程

• YouTube：搜索 "CATIA V5 Tutorial Machining"、"CATIA NC Programming" 等关键词，有很多优秀的免费教程，Cadesign, CAD_CAM_TUTORIALS 等频道。
• Bilibili：国内也有很多优秀的 CATIA 教程，搜索关键词“CATIA 数控加工”即可。

3 实践建议

1. 从简单到复杂：务必从 Planar Milling 开始,掌握基本流程后再挑战曲面和多轴。
2. 勤于模拟：永远不要在未经模拟的情况下进行后处理和上机加工！ 模拟是发现错误的最后一道防线。
3. 理解工艺：CATIA 只是工具，真正的核心是机械加工工艺，你需要了解不同刀具的适用场景、切削参数的选择依据、加工策略的优缺点等,建议多与经验丰富的工艺师交流。
4. 熟悉后处理器：了解后处理器的基本原理，知道如何修改或定制后处理器以适应特定机床的需求,这是高级程序员必备的技能。

希望这份详细的教程能帮助你系统地学习 CATIA 数控加工,祝你学习顺利！
