CATIA逆向工程综合教程

第一部分：核心概念与准备工作

什么是逆向工程？

逆向工程，就是“从实物到数字模型”的过程，它不是简单地复制，而是通过扫描或测量获得物体的点云数据，然后在CATIA等CAD软件中重新构建出参数化的、高质量的曲面或实体模型。

应用场景：

• 产品仿制与改进： 对现有优秀产品进行测绘,改进设计。
• 残损零件修复： 对没有图纸的旧零件或损坏的零件进行复制。
• 艺术品数字化： 将雕塑、文物等转化为数字模型。
• 人机工程学设计： 扫描人体数据，设计更贴合的座椅、头盔等。
• 与3D打印结合： 将扫描数据直接用于3D打印。

CATIA V5/V6 逆向工程核心模块

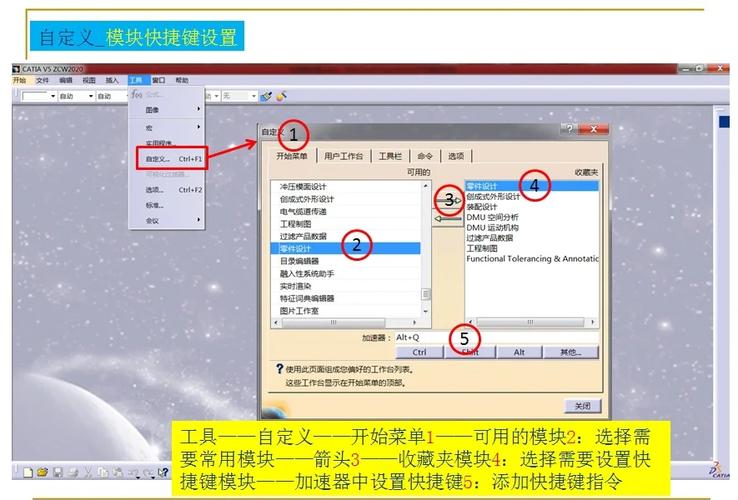

在CATIA中，逆向工程主要在以下几个“工作台”中完成：

• Digitized Shape Editor (DSE - 数字化形状编辑器):

  • 功能： 导入、预处理点云数据,这是所有工作的第一步。
  • 核心操作： 点云的清理、过滤、对齐、网格化等。

• Quick Surface Reconstruction (QSR - 快速曲面重建):


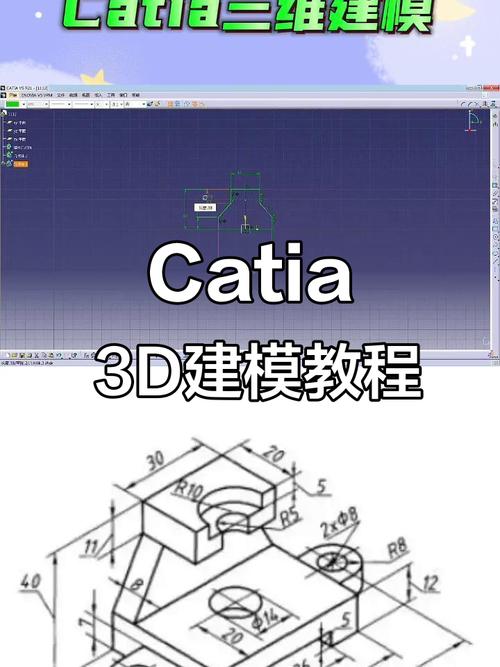

  （图片来源网络，侵删）
  • 功能： 基于处理好的点云,快速创建基础曲面。
  • 核心操作： 创建曲线、扫掠曲面、拉伸曲面、多截面曲面等。

• FreeStyle (FS - 自由风格):

  • 功能： 这是CATIA逆向工程的“王牌”模块，用于创建高质量的、A级曲面。
  • 核心操作： 高级曲面创建、曲面编辑、桥接、光顺分析、与实体模型的混合设计等。

• Generative Shape Design (GSD - 创成式式外形设计):

  • 功能： CATIA的常规曲面设计模块，在逆向工程中，常用于将FreeStyle创建的曲面转换为可参数化的、更易于修改的特征。

所需数据与准备工作

• 硬件：
  • 扫描设备： 3D扫描仪（如Artec, Creaform, Faro等）或三坐标测量机。
  • 计算机： 强大的CPU、大内存（建议16GB以上）、独立显卡、大容量硬盘（SSD）。
• 软件：
  • CATIA V5/V6 (需要安装上述提到的DSE, QSR, FreeStyle, GSD等模块)。
  • 点云数据： 常见格式为 .STL, .ASC, .IGES, .OBJ 等，STL格式最常见,但有时会丢失法线信息。

第二部分：逆向工程标准流程

一个完整的逆向工程流程通常分为六个步骤：

1. 数据获取
2. 数据导入与预处理
3. 特征分析与规划
4. 基础曲面构建
5. 高阶曲面光顺与优化
6. 模型输出与验证

第三部分：分步详解与操作指南

数据导入与预处理 (在 DSE 工作台)

这是最关键、最耗时的一步,数据质量直接影响最终模型的好坏。

1. 启动CATIA，进入“Digitized Shape Editor”工作台。
2. 导入点云：
   • 点击 Insert -> Existing Cloud。
   • 选择你的点云文件（如 .STL），点击 OK。
3. 点云清理：
   • 删除不需要的点： 使用 Remove 命令框选或圈选扫描过程中产生的背景杂点、支架点等。
   • 过滤点云： 使用 Filter 命令，可以通过“弦偏差”或“角度”来减少点的数量，在保留形状特征的同时提高计算机性能，这是必须做的一步。
   • 创建网格： 点击 Create Mesh，将点云转换为三角网格，有助于后续分析曲率、孔洞填充等。
4. 点云对齐：
   • 如果是多次扫描,需要将多个点云拼接到一起。
   • 使用 Align -> Best Fit 或 Align with Cloud 功能,通过选取公共区域的点来对齐。
5. 创建“扫掠线” (Sweep Line):
   • 这是逆向工程的“骨架”，点击 Create Sweep,在点云上绘制一系列代表主要特征走向的曲线。
   • 这些曲线将指导你后续构建曲面的方向,确保曲面走势的连续性。

DSE阶段目标： 得到一个干净、有序、特征清晰的点云/网格数据。

基础曲面构建 (在 QSR 工作台)

从点云中提取特征,构建出大致的曲面形状。

1. 进入“Quick Surface Reconstruction”工作台。
2. 提取特征曲线：
   • 3D 曲线： 使用 3D Curve 工具，沿着扫掠线或特征线（如棱边、边界）绘制精确的3D曲线。
   • 曲面边界： 使用 Boundary 工具,在点云上提取平面的或简单的曲面边界。
3. 创建基础曲面：
   • 拉伸曲面： 对于平面特征，使用 Extrude 工具。
   • 扫掠曲面： 对于具有引导线和轮廓的特征，使用 Sweep 工具。
   • 多截面曲面： 对于具有多个截面变化的特征，使用 Multi-Section Surface 工具。
   • 拟合曲面： 使用 Fit to Clouds 工具，直接根据点云数据拟合出NURBS曲面，适合创建简单的、平滑的曲面。
4. 曲面拼接：
   • 使用 Join 工具，将创建好的多个曲面连接成一个整体,检查连接处的连续性。

QSR阶段目标： 快速搭建出物体的主要结构，形成一个“毛坯”模型。

高阶曲面光顺与优化 (在 FreeStyle 工作台)

这是将“毛坯”模型提升为“A级曲面”的核心步骤,关乎产品的外观和质量。

1. 进入“FreeStyle”工作台。
2. 导入/转换QSR曲面：

   将QSR工作台中创建的曲面导入到FreeStyle中，通常需要将它们转换为“曲面设计”对象。

3. 创建高质量曲面：
   • 创建曲面： 使用 Create Surface 工具，FreeStyle提供了多种强大的曲面创建方式，如基于曲线、基于平面、基于拉伸等。
   • 曲面桥接： 使用 Surface Bridge 工具，在两个曲面之间创建平滑的过渡曲面，并可以精确控制连接的连续性（G0, G1, G2）。
   • 曲面圆角： 使用 Corner Fillet 工具，创建高质量的圆角,比GSD的圆角更可控。
4. 曲面分析与光顺：
   • 曲率分析： 使用 Curvature Analysis 工具，通过颜色映射显示曲面的曲率变化，这是判断曲面质量最重要的工具。
     • 目标： 曲率颜色过渡要平顺、均匀，没有突变（突然的色块跳跃）。
   • 拔模分析： 检查曲面是否满足模具要求。
   • 反射线分析： 模拟车身在灯光下的反射效果,直观地检查曲面的光顺度。
   • 控制点编辑： 双击曲面进入控制点编辑模式，通过拖动控制点来微调曲面形状,使其更光顺。
5. 曲面修剪与分割：
   • 使用 Split 和 Trim 工具，对曲面进行精确的裁剪,得到最终的形状。

FreeStyle阶段目标： 创建外观精美、曲率连续、符合A级曲面标准的模型。

模型输出与验证 (在 GSD 和 DMU 工作台)

1. 进入“Generative Shape Design”工作台：
   • 将FreeStyle中完成的曲面“复制”或“投影”到GSD中。
   • 使用 Thick Surface 工具将曲面加厚成实体。
   • 使用 Close Body 工具将开放的实体闭合。
2. 模型验证：
   • 尺寸检查： 与原始实物或关键尺寸进行对比。
   • 与点云对比： 在CATIA中可以将点云与实体模型同时显示,检查模型是否完全贴合点云。
   • 装配检查： 如果是装配体,检查各零件之间是否有干涉。
3. 导出模型：
   • 将最终的实体模型导出为 .STP, .IGES 或 .CATPart 格式，用于 downstream 应用（如CAE分析、CAM加工、其他CAD软件）。

第四部分：实战技巧与最佳实践

1. “少即是多”： 不要试图用一个巨大的曲面去拟合整个物体，根据特征，将物体分解成多个简单的曲面，然后再拼接起来，这叫“分面重构”。
2. 规划先行： 在开始画任何曲线之前，花足够的时间分析点云，规划好曲面之间的分界线（特征线）,好的规划是成功的一半。
3. 连续性是关键： 在FreeStyle中，务必保证曲面之间的连接是G2（曲率连续），除非有特殊的设计要求（如尖锐棱边），G2连续是保证产品外观顺滑、无“台阶感”的基础。
4. 善用分析工具： 不要凭感觉判断曲面好坏，要相信分析工具（曲率图、反射线）,它们是客观的评判标准。
5. 保持参数化： 在最终阶段，尽量将关键特征转换到GSD中，使其具有参数化修改的能力,便于后续的设计变更。
6. 勤于保存： 逆向工程过程复杂，文件容易损坏，养成随时保存不同版本的习惯（如 V1_预处理点云.CATPart, V2_QSR基础曲面.CATPart...）。

第五部分：学习资源推荐

• 官方教程： Dassault Systemes 官网和 CATIA Academy 提供了最权威的官方教程。
• 视频教程：
  • YouTube: 搜索 "CATIA Reverse Engineering Tutorial"，有大量免费视频,推荐关注一些专业的CAD培训频道。
  • Bilibili (国内): 搜索“CATIA逆向工程”，有大量中文视频教程,从入门到进阶都有。
• 书籍：
  • 《CATIA V5从入门到精通》系列书籍中通常会有专门的逆向工程章节。
  • 寻找专注于“A级曲面设计”或“汽车车身设计”的书籍,这些书籍中的曲面设计方法同样适用于逆向工程。
• 练习：
  • 下载点云： 在 GrabCAD、Thingiverse �网站上寻找带有STL文件的模型进行练习。
  • 扫描日常物品： 从简单的杯子、鼠标、手机壳开始,逐步挑战更复杂的物体。

希望这份详细的教程能为你打开CATIA逆向工程的大门，逆向工程是一门实践性极强的技能，多练多思考，才能不断进步,祝你学习顺利！
