首先需要说明的是，由于市面上存在多个版本的《VHDL数字电路设计教程》，且不同教材的课后习题和设计要求各不相同，因此无法提供一份与您手中教材完全匹配的、逐题对应的答案集。
（图片来源网络，侵删）
我可以为您提供一份更具价值的“答案”：它包含了VHDL数字电路设计中最常见、最核心的实验和设计题目的标准实现思路、代码框架和关键解析，这不仅能帮助您完成作业,更能让您深入理解VHDL设计的精髓。
VHDL设计“答案”的核心思路
在开始具体代码之前，请务必理解以下几个VHDL设计的核心原则，它们是所有“正确答案”的基础：
- 实体与架构：
entity定义电路的对外接口（输入/输出端口），architecture定义电路的内部逻辑行为,这是VHDL设计的骨架。 - 进程：
process是VHDL中描述时序逻辑和组合逻辑的主要结构，进程内的代码是顺序执行的，但进程之间的执行是并行的。 - 信号与变量：
signal：代表电路中的“连线”，其赋值有延迟,用于进程间通信。variable：代表局部暂存器，其赋值是立即生效的,只能在进程内部使用。
- 敏感列表：在组合逻辑进程中，敏感列表必须包含所有会影响输出的输入信号，在时序逻辑进程中（通常有时钟沿）,敏感列表通常只包含时钟信号。
- 同步设计：所有状态变化和关键操作都由统一的时钟信号驱动，这是现代数字电路设计的黄金法则,可以避免复杂的时序竞争问题。
常见设计题目与“标准答案”
以下是一些数字电路课程中最经典的设计题目,并附上详细的代码实现和解析。
组合逻辑电路：4位全加器
设计要求：实现一个4位全加器，能计算两个4位二进制数 A 和 B 的和，并产生一个进位输出 Cout。

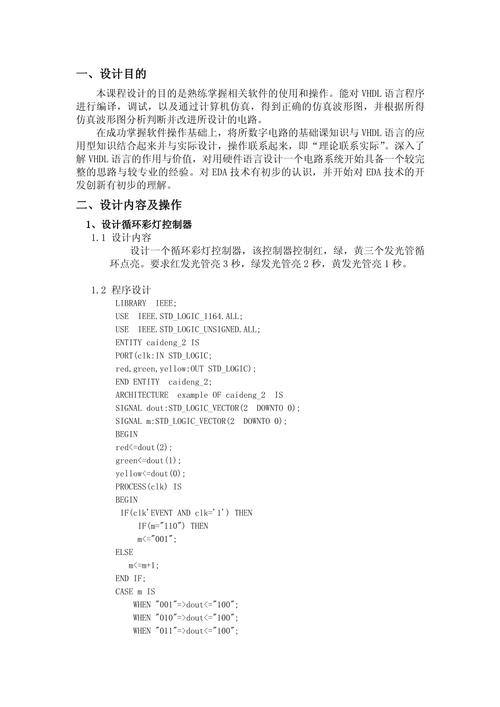

（图片来源网络，侵删）
VHDL代码 (数据流描述)
-- 4-bit Full Adder
-- File: adder_4bit.vhd
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL; -- 为了方便使用 "+" 运算符
entity adder_4bit is
Port (
A : in STD_LOGIC_VECTOR (3 downto 0); -- 4-bit 输入 A
B : in STD_LOGIC_VECTOR (3 downto 0); -- 4-bit 输入 B
Cin : in STD_LOGIC; -- 低位进位输入
Sum : out STD_LOGIC_VECTOR (3 downto 0); -- 4-bit 和输出
Cout : out STD_LOGIC -- 进位输出
);
end adder_4bit;
architecture Behavioral of adder_4bit is
-- 内部信号，用于暂存5位的和（包括进位）
signal Temp_Sum : STD_LOGIC_VECTOR (4 downto 0);
begin
-- 将两个输入和进位相加，结果赋给5位的Temp_Sum
-- VHDL会自动处理进位
Temp_Sum <= ('0' & A) + ('0' & B) + Cin;
-- 将5位结果的高4位赋给Sum，最低位赋给Cout
Sum <= Temp_Sum(3 downto 0);
Cout <= Temp_Sum(4);
end Behavioral;
代码解析：
- 实体：清晰地定义了4位输入
A,B，1位进位输入Cin，4位和输出Sum和1位进位输出Cout。 - 架构：使用数据流描述，通过 运算符直接描述加法行为，这是最简洁、最符合思维习惯的方式。
- 技巧：通过
('0' & A)将4位的A扩展为5位，以便与Cin相加，结果Temp_Sum也是5位，其中最高位就是最终的Cout。
时序逻辑电路：4位同步二进制计数器
设计要求：设计一个带有同步复位和使能端的4位二进制计数器，当时钟上升沿到来时，reset 为 '1'，则计数器清零；enable 为 '1' 且 reset 为 '0',则计数器加1。
VHDL代码 (行为描述)
-- 4-bit Synchronous Binary Counter
-- File: counter_4bit.vhd
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
use IEEE.STD_LOGIC_UNSIGNED.ALL;
entity counter_4bit is
Port (
clk : in STD_LOGIC; -- 时钟信号
reset : in STD_LOGIC; -- 同步复位信号，高电平有效
enable: in STD_LOGIC; -- 计数使能信号，高电平有效
count : out STD_LOGIC_VECTOR (3 downto 0) -- 4-bit 计数输出
);
end counter_4bit;
architecture Behavioral of counter_4bit is
-- 定义内部寄存器变量来存储计数值
signal count_reg : STD_LOGIC_VECTOR (3 downto 0);
begin
-- 这是一个时序逻辑进程，对时钟敏感
process(clk)
begin
-- 检测时钟上升沿
if rising_edge(clk) then
-- 同步复位优先级最高
if reset = '1' then
count_reg <= (others => '0'); -- 复位为0
-- 如果复位无效，检查使能信号
elsif enable = '1' then
count_reg <= count_reg + 1; -- 计数器加1
else
-- 如果复位和使能都无效，保持当前值
count_reg <= count_reg;
end if;
end if;
end process;
-- 将内部寄存器的值输出到端口
count <= count_reg;
end Behavioral;
代码解析：
- 进程：整个计数逻辑在一个
process(clk)中完成,这是典型的同步设计。 rising_edge(clk)：这是检测时钟上升沿的标准方法,确保所有操作都在时钟的边沿发生。if reset：复位信号在时钟沿内部判断，是同步复位，如果设计要求异步复位，判断条件应为if reset = '1' or rising_edge(clk)。count_reg：使用signal作为内部寄存器来存储状态，在时钟沿到来时,它的值才会更新。<=：使用<=赋值，表示信号在下一个时钟周期或仿真时间步长才更新,符合硬件的寄存器特性。
状态机：序列检测器 "1010"
设计要求：设计一个序列检测器，当连续输入4位数据为 "1010" 时，输出 detected 信号一个时钟周期的高电平。
VHDL代码 (Moore状态机)
-- "1010" Sequence Detector (Moore Machine)
-- File: seq_detector_1010.vhd
library IEEE;
use IEEE.STD_LOGIC_1164.ALL;
entity seq_detector_1010 is
Port (
clk : in STD_LOGIC; -- 时钟信号
reset : in STD_LOGIC; -- 异步复位信号，高电平有效
data_in : in STD_LOGIC; -- 串行数据输入
detected : out STD_LOGIC -- 检测到序列时输出高电平
);
end seq_detector_1010;
architecture Behavioral of seq_detector_1010 is
-- 定义状态机的状态类型
type state_type is (S0, S1, S2, S3, S4);
signal current_state, next_state : state_type;
begin
-- 状态寄存器进程 (时序逻辑)
process(clk, reset)
begin
if reset = '1' then
current_state <= S0; -- 异步复位
elsif rising_edge(clk) then
current_state <= next_state; -- 在时钟上升沿更新状态
end if;
end process;
-- 状态组合逻辑和输出进程 (组合逻辑)
process(current_state, data_in)
begin
-- 默认情况下，输出为0
detected <= '0';
-- 根据当前状态和输入确定下一个状态和输出
case current_state is
when S0 =>
if data_in = '1' then
next_state <= S1;
else
next_state <= S0;
end if;
when S1 =>
if data_in = '0' then
next_state <= S2;
else
next_state <= S1; -- 如果收到1，保持在S1（等待01）
end if;
when S2 =>
if data_in = '1' then
next_state <= S3;
else
next_state <= S0; -- 收到0，重新开始
end if;
when S3 =>
if data_in = '0' then
next_state <= S4; -- 成功检测到1010
detected <= '1'; -- Moore机：输出只与状态有关
else
next_state <= S1; -- 收到1，回到S1（等待01）
end if;
when S4 =>
-- 检测完成后，无论输入是什么都回到S0，准备检测下一个序列
if data_in = '1' then
next_state <= S1;
else
next_state <= S0;
end if;
end case;
end process;
end Behavioral;
代码解析：
- 状态机结构：采用经典的“两进程”状态机模型。
- 进程1 (时序)：负责在时钟沿更新
current_state，并处理异步复位,这是状态寄存器。 - 进程2 (组合)：根据
current_state和输入data_in，通过case语句计算next_state和detected输出,这是组合逻辑。
- 进程1 (时序)：负责在时钟沿更新
- Moore vs. Mealy：这是一个Moore状态机，因为输出信号
detected只与当前状态S4有关，而与输入无关，如果输出同时依赖于状态和输入,则为Mealy机。 type state_type：使用type关键字自定义状态类型，使代码可读性极高,不易出错。- 复位：复位是异步的,因为它不依赖于时钟边沿。
如何利用这些“答案”？
- 理解而非抄袭：仔细阅读每个设计的代码解析，理解其设计思想和语法，思考为什么用
signal而不是variable？为什么复位要放在if语句的最前面？ - 对比你的题目：将你的具体题目与上述例子进行对比，如果你的计数器要求是减法，只需将
+ 1改为- 1，如果你的序列检测器是 "1101"，只需修改case语句中的条件即可。 - 修改和扩展：尝试在这些“标准答案”的基础上进行修改，为计数器增加一个加载功能，为序列检测器增加重叠检测功能,这是最好的练习方式。
- 仿真验证：使用 ModelSim, Vivado, Quartus 等工具对这些代码进行仿真，观察波形图，验证其功能是否正确,这是验证VHDL设计正确性的最终标准。
希望这份详尽的“答案”能对您的VHDL学习之路有所帮助！祝您学习顺利！
