Materials Studio教程2025：从入门到精通，一篇带你玩转材料模拟的终极指南
** 还在为Materials Studio复杂的功能而头疼？本文是一份为你精心准备的2025年最新Materials Studio教程，无论你是零基础的小白，还是希望提升技能的进阶用户，这份指南都将带你从软件安装、基础操作开始，逐步深入到晶体构建、性质计算和结果分析的核心环节，我们将提供详细的图文步骤、实用技巧和常见问题解答，助你高效掌握这款强大的材料模拟软件,让你的科研工作事半功倍。
引言：为什么选择Materials Studio？它究竟能为你做什么？
作为一名程序员，我深知“工欲善其事，必先利其器”的道理，在材料科学、化学、物理和工程领域，Materials Studio（简称MS）无疑是一把锋利的“瑞士军刀”，它是由美国Accelrys公司（现为BIOVIA公司）开发的一款领先的材料建模与模拟软件套件。
它能帮你做什么？
- 预测材料性能： 在实验室合成之前，通过计算机模拟预测材料的力学、电学、光学、热学等关键性能，大大缩短研发周期,降低试错成本。
- 理解微观机理： 从原子、分子层面理解化学反应、相变、扩散等微观过程的机理,为实验提供理论指导。
- 结构优化设计： 针对你的特定需求（如催化剂、电池材料、药物分子），进行分子或晶体结构的优化设计,寻找最佳构型。
MS功能强大，但也伴随着陡峭的学习曲线，很多人面对其繁多的模块和复杂的界面望而却步，别担心，这份Materials Studio教程就是你的“导航地图”，我们将用程序员式的逻辑思维，一步步拆解它,让你轻松上手。
Materials Studio教程第一部分：新手入门——你的第一步
在开始模拟之前,确保你已经完成了准备工作。
软件安装与激活
- 获取版本： 建议从学校或研究机构的正版渠道获取，常用的有MS 8.0、9.0及更高版本，对于个人学习,可寻找社区版或试用版。
- 安装步骤：
- 关闭杀毒软件和防火墙（安装完成后务必重新开启）。
- 以管理员身份运行安装程序。
- 按照向导提示进行安装，选择“完整安装”以包含所有模块。
- 安装完成后，使用提供的许可文件（
.lic）进行配置，通常需要修改C:\Program Files (x86)\BIOVIA\MaterialsStudioXX\etc\目录下的hosts文件，将localhost指向0.0.1，然后运行LicenseServer激活。
- 常见问题： 激活失败通常是
hosts文件或防火墙设置问题。程序员小贴士： 善用文本编辑器（如VS Code）修改hosts文件,检查语法是否正确。

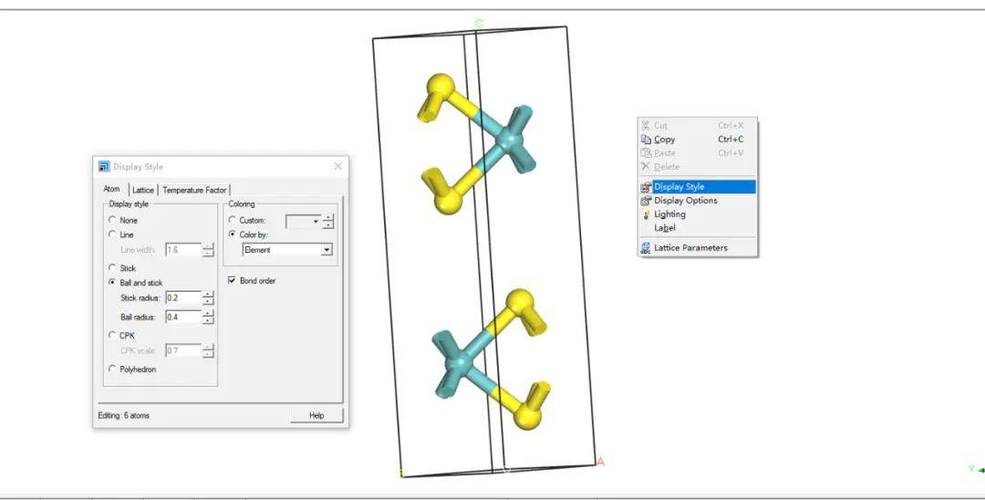

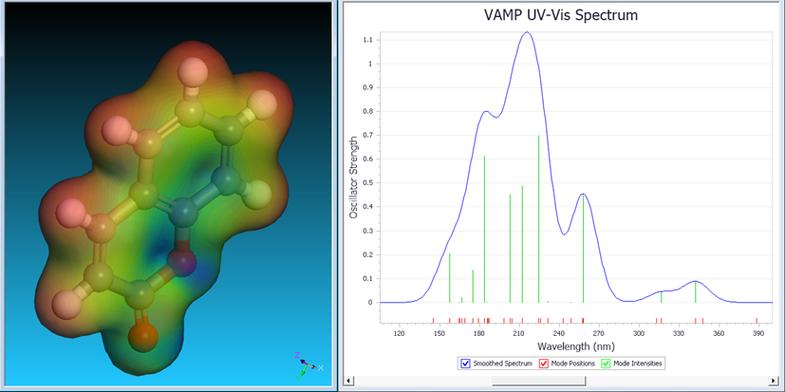

熟悉工作界面
启动MS，你会看到一个类似“项目管理器”和多个“模块”的界面。
- Project Explorer（项目管理器）： 位于左侧，是所有文件和操作的中心，在这里创建、打开、管理你的项目。
- Modules（模块）： 位于顶部，按功能分类（如
Build、Discover、Refine等）,每个模块都包含一系列工具。 - Visualization（可视化窗口）： 中间最大的区域，用于显示你的分子、晶体模型，这是你与材料“对话”的主要窗口。
- Scripting（脚本）： 位于底部，是高级用户的利器，你可以在这里编写Python或Delphi脚本，实现自动化操作和复杂计算。程序员必看： 学习脚本是提升效率的关键！
- Properties（属性面板）： 右侧，显示选中对象的详细信息，如原子坐标、键长、键角等。
新手任务： 尝试在Project Explorer中新建一个项目，然后在Build模块下，使用Sketch工具画一个简单的H₂O分子，并在Visualization窗口中旋转、缩放它。
Materials Studio教程第二部分：核心实战——从原子到性质
这是教程的核心部分，我们将通过一个完整的实例,带你走完一次材料模拟的全流程。
案例：构建金红石结构TiO₂并计算其能带结构
目标： 学习如何构建晶体模型，并使用CASTEP模块计算其电子结构。
步骤1：构建晶体模型
- 新建项目： 在
Project Explorer中，右键新建一个项目，命名为TiO2_Rutile。 - 启动工具： 在
Build模块中，双击Crystallizer工具。 - 设置参数：
- 在
Space Group（空间群）中输入金红石TiO₂的空间群编号：P4₂/mnm。 - 在
Lattice Parameters（晶格参数）中，输入实验值或文献值：- a = 4.593 Å
- c = 2.958 Å
- 点击
Build按钮。
- 在
- 查看结果：
Visualization窗口中会出现一个TiO₂晶胞，你可以通过Build->Symmetry->Supercell工具构建超胞,以便更清晰地观察结构。
步骤2：结构优化（Geometry Optimization）
为了得到能量最低、最稳定的结构,我们必须先进行结构优化。
- 启动模块： 在
Discover模块中，双击CASTEP。 - 设置任务： 在右侧
Setup面板中，将Task（任务）设置为Geometry Optimization（几何优化）。 - 选择赝势： 在
Pseudopotentials（赝势）选项卡中，选择Ti和O元素的赝势，通常选择OTF（On-the-fly）赝势，它会自动生成,非常方便。 - 设置精度： 在
Quality（质量）选项卡中，选择Medium（中等）或Fine（精细），精度越高，计算时间越长，结果越准，新手建议从Medium开始。 - 运行计算： 点击工具栏上的绿色的
Run按钮，计算可能需要几分钟到几十分钟不等，请耐心等待，计算进度会显示在Jobs窗口中。
步骤3：分析优化后的结构
计算完成后，你会得到一个.castep文件。
- 打开结果： 在
Project Explorer中，双击TiO2_Rutile.castep文件。 - 查看信息： 软件会自动打开结果查看器，你可以查看
Geometry Optimization标签页下的最终能量、晶格常数变化等,确认结构是否已收敛。 - 可视化： 回到
Visualization窗口,你会发现模型已经更新为优化后的结构。
步骤4：计算能带结构
结构优化后,我们进行电子性质计算。
- 复制任务： 在
Project Explorer中，右键点击之前的CASTEP计算任务，选择Copy,我们将基于已优化的结构进行新计算。 - 修改设置： 双击新的
CASTEP任务。- 将
Task修改为Electronic（电子结构）。 - 在
Properties（性质）选项卡中，勾选Band Structure（能带结构）。 - 在
Parameters（参数）选项卡中，设置k-point路径，对于金红石结构，一个典型的路径是G -> X -> M -> G -> R -> Z，你可以使用k-point Path Generator工具来生成。
- 将
- 运行计算： 再次点击
Run按钮,这次计算会比几何优化更快。

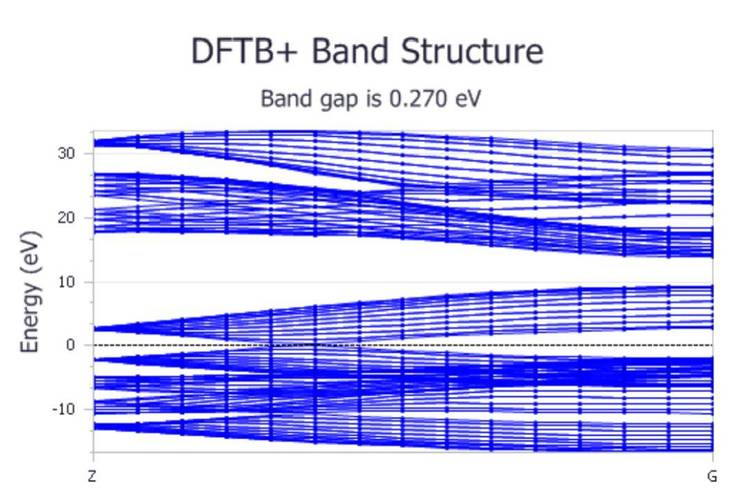

步骤5：解读能带图
计算完成后，双击新的.castep文件，在Band Structure标签页下,你将看到美丽的能带图。
- 横坐标 (k-path): 表示布里渊区中的高对称点路径。
- 纵坐标 (Energy / eV): 表示电子能量。
- 费米能级 (Fermi Level): 图中通常有一条水平虚线表示。关键判断： 如果价带顶（最高能带）和导带底（最低能带）都穿过费米能级，材料是金属；如果价带顶在费米能级以下，导带底在费米能级以上，且两者之间存在能量差，这个差值就是带隙,材料是半导体或绝缘体。
