LED灯并联接线图

当需要将多个LED灯并联连接时，可以按照以下步骤进行：

1、准备材料：根据需要准备相应数量的LED灯、电阻（用于限流保护LED灯）、电源（如电池或直流电源）以及导线等。

2、确定正负极：明确每个LED灯的正极（通常标记为“+”或较长的引脚）和负极（通常标记为“”或较短的引脚）。

3、连接正极：将所有LED灯的正极通过导线连接在一起，可以使用焊接的方式将导线与LED灯的正极引脚固定连接，确保连接牢固且导通良好。

4、连接负极：同样，将所有LED灯的负极也通过导线连接在一起，操作方法与连接正极相同，注意不要让正极和负极之间发生短路。

5、接入电源：将连接好的LED灯正极线路与电源的正极相连，负极线路与电源的负极相连，在连接电源之前，务必检查电路是否存在短路等问题，以免损坏LED灯或电源。

6、添加限流电阻：为了保护LED灯不被过大的电流损坏，可以在每个LED灯的正极或负极与电源之间串联一个合适的电阻，电阻的阻值大小应根据电源电压和LED灯的工作电流来确定，一般可以通过公式“电阻=（电源电压LED灯工作电压）/LED灯工作电流”来计算。

以下是两个关于LED灯并联接线的常见问题及解答：

1、多个LED灯并联时，如果其中一个灯珠损坏，会影响其他灯珠的亮灭吗？

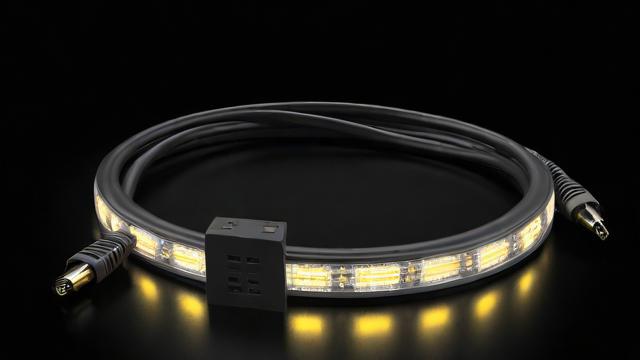

不会，并联电路的特点是各支路独立工作，互不影响，当其中一个LED灯珠损坏时，其他灯珠仍然可以正常亮灭，这也是并联电路的一个优点，可以提高整个电路的可靠性和稳定性，在一个由多个LED灯珠组成的灯带中，如果有一个灯珠因故障不亮，其他灯珠依然可以正常发光，不会影响整体的照明效果。

2、不同颜色的LED灯可以并联连接吗？

可以并联连接，但需要注意它们的工作电压和工作电流是否匹配，不同颜色的LED灯由于其发光原理和材料的不同，工作电压和工作电流可能会有所差异，红色和黄色的LED灯工作电压较低，蓝色和白色的LED灯工作电压较高，在并联连接时，应选择工作电压和工作电流相近的LED灯进行连接，或者通过调整限流电阻的大小来使每个LED灯都能正常工作。
