SolidWorks 学习全攻略：从入门到精通

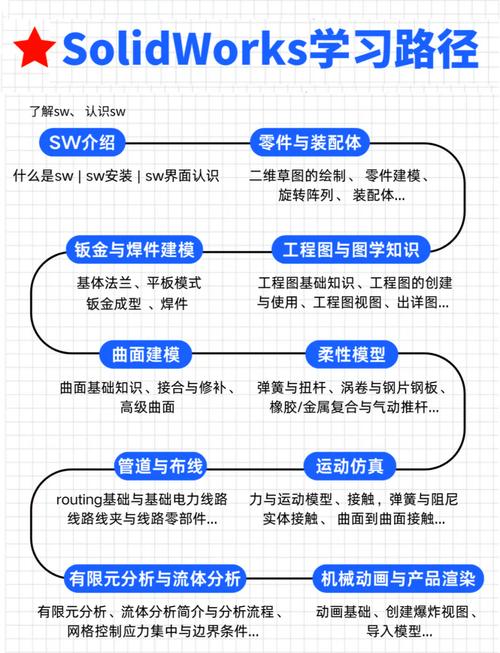

SolidWorks 是一款功能强大且应用广泛的 3D CAD (计算机辅助设计) 软件，广泛应用于机械设计、工业设计、电子、汽车航空等领域，学习它需要系统性的方法，下面我将为您规划一个清晰的学习路径。

第一部分：新手入门阶段

这个阶段的目标是熟悉软件界面、核心概念和基本操作，能够完成简单的三维建模。

软件安装与界面初识

• 安装: 下载 SolidWorks 安装包，根据提示进行安装，建议安装时选择“完整安装”以包含所有常用工具。
• 界面认识:
  • CommandManager (命令管理器): 顶部的主要功能区，包含不同的设计环境（零件、装配体、工程图）和工具集。
  • FeatureManager (特征管理器): 左侧的树状结构，记录了模型的创建历史，是 SolidWorks 的核心。
  • Graphics Area (图形区域): 中间的 3D 模型显示区。
  • PropertyManager (属性管理器): 当您进行某些操作时，会在左侧弹出的对话框，用于设置参数。
  • Status Bar (状态栏): 底部，提供模型信息、视图控制和快捷命令。

核心概念理解

• 特征: SolidWorks 的建模是基于“特征”的，而不是“点线面”，一个模型是由一系列特征（如拉伸、旋转、切除、圆角等）叠加或组合而成的。
• 草图: 几乎所有特征都是从 2D 草图开始的，草图是在一个平面上绘制的 2D 图形，它是后续 3D 操作的基础。
• 参数化设计: 这是 SolidWorks 的精髓，您定义的尺寸（如长度=100mm）是“参数”，当您修改这个尺寸值时，模型会自动更新，这使得设计修改非常高效。

基本建模命令（必学！）

这是新手期的重中之重,请务必通过大量练习来掌握。

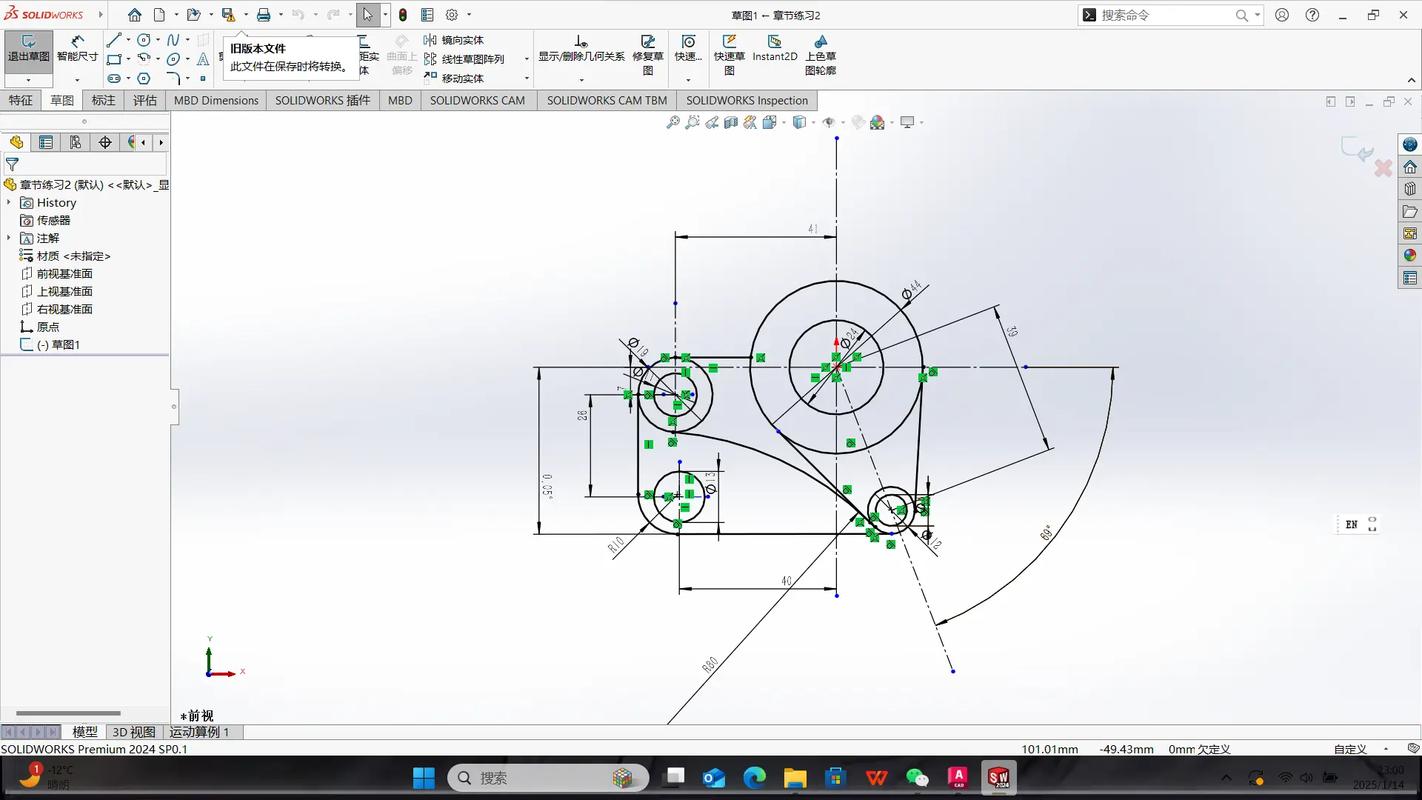

• 草图工具:

  • 基本绘制: 直线、矩形、圆、圆弧。
  • 编辑: 剪裁、延伸、镜像、阵列。
  • 约束: 几何关系（如重合、同心、平行、垂直）和尺寸标注。约束是保证草图精确和稳定的关键！

• 3D 特征工具:


  （图片来源网络，侵删）
  • 拉伸: 将一个草图轮廓沿一个方向或两个方向拉伸成 3D 实体，这是最常用的特征。
  • 旋转: 将一个草图轮廓绕一根轴线旋转成 3D 实体，适用于创建回转体零件（如轴、盘类）。
  • 扫描: 将一个草图轮廓沿着一条路径扫描形成 3D 实体，用于创建复杂的、非回转的形状（如弹簧、管路）。
  • 放样: 在多个不同的草图轮廓之间进行平滑过渡，形成 3D 实体，用于创建复杂的曲面和过渡形状（如汽车外壳、水壶）。
  • 切除: 从已有实体中减去材料，包括拉伸切除、旋转切除等。
  • 圆角: 在模型的边线上添加圆角，使外观更平滑，减少应力集中。
  • 倒角: 在模型的边线上切掉一个斜角。

实践项目

• 项目一: 绘制一个简单的螺栓或螺母。

  目标: 练习拉伸、旋转、切除（用于螺纹）和圆角。

• 项目二: 绘制一个水杯。

  目标: 练习旋转、抽壳（一个重要的命令，用于将实体变为薄壁）和圆角。

第二部分：进阶提升阶段

掌握了基础后,需要学习更复杂的建模技巧和关联设计。

高级建模技巧

• 参考几何体: 学习使用基准面、基准轴、基准点，它们是创建复杂草图和特征的“辅助线”，非常重要。
• 多实体建模: 在一个零件文件中创建多个独立的实体，这对于设计装配体中的零件或进行布局非常有用。
• 曲面建模: 当设计复杂的、非实体性的外观时（如手机外壳、汽车保险杠），曲面是必不可少的工具，学习拉伸曲面、放样曲面、缝合曲面等。

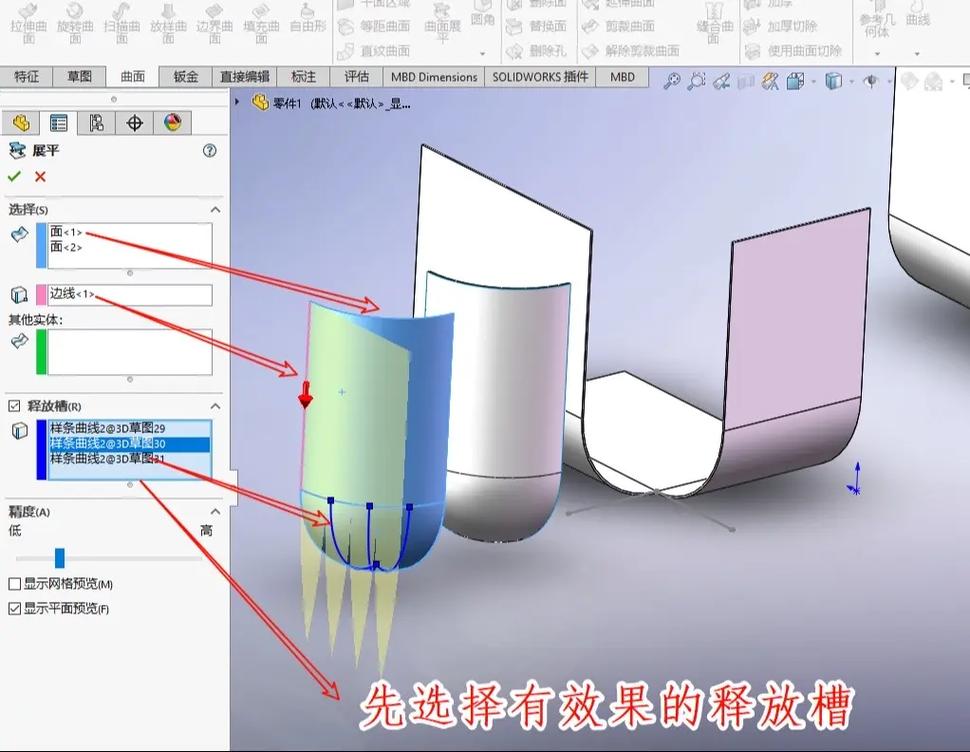

• 钣金设计: 学习专门的钣金工具，如基体法兰、边线法兰、褶边等，用于设计金属薄板零件。
• 模具设计: 了解型腔、型芯等工具，为注塑模具设计打下基础。

装配体设计

• 配合: 学习如何将多个零件组装在一起，标准配合有重合、平行、垂直、同轴心等。
• 爆炸视图: 创建一个分解状态的装配体视图，用于展示零件的装配关系和顺序。
• 干涉检查: 在装配体中检查零件之间是否存在干涉，这是确保设计正确性的关键步骤。
• 智能零部件: 创建带有“智能特征”的零件，当它被放入装配体时，可以自动添加相关的特征（如螺栓自动添加孔）。

工程图

• 创建视图: 生成标准的三视图、等轴测图、剖视图、局部视图等。
• 尺寸和公差: 为工程图添加尺寸、形位公差，这是指导生产制造的语言。
• 注解和零件明细表: 添加技术要求、表面粗糙度，并生成包含所有零件信息的 BOM 表。

第三部分：高手精通阶段

这个阶段侧重于提高效率、自动化和解决复杂问题。

提高效率的工具

• 配置: 在一个零件或装配体文件中，创建多个不同的配置，一个零件可以有三种不同的长度，通过配置可以轻松切换，而无需保存多个文件。
• 设计库: 将常用的特征、零件（如螺栓、轴承）或装配体子集保存到设计库中，方便拖放使用，实现标准化和快速复用。
• 异型孔向导: 快速创建各种标准孔（如螺纹孔、沉头孔），并智能地应用在模型上。
• 特征统计: 分析模型中特征的类型和数量，优化模型结构。

自动化与二次开发

• 宏: 录制一系列操作，生成一个可重复执行的脚本，用于自动化重复性工作，如批量修改文件属性。
• API (应用程序接口): 通过编程语言（如 VB.NET, C#）与 SolidWorks 进行交互，实现高度定制化的自动化工作。

推荐学习资源

1. 官方资源:

   • SOLIDWORKS 教程: 软件自带的教程是最好的起点，路径清晰，内容权威，在软件中点击 帮助 -> SOLIDWORKS 教程 即可。
   • SOLIDWORKS 官方网站: 提供大量免费的视频教程、文章和认证信息。

2. 在线视频平台:

   • YouTube: 搜索 "SolidWorks Tutorial"，有无数免费的教学频道，推荐关注 SolidWorks Shorts (官方短视频) 和一些高产的教程博主。
   • Bilibili (B站): 国内大量优秀的 SolidWorks UP主，内容适合中文用户，搜索“SolidWorks 教程”即可找到很多系统性的课程。

3. 付费学习平台:

   • Udemy: 拥有大量高质量的付费课程，经常有大折扣，课程系统性强，从入门到精通都有覆盖。
   • LinkedIn Learning: 提供专业的职业发展课程，质量很高。
   • 国内在线教育平台: 如网易云课堂、腾讯课堂等，也有许多相关的课程。

4. 书籍:

   《SolidWorks 202X 从入门到精通》系列：这类书籍通常非常系统，适合喜欢纸质阅读和系统性学习的用户。

学习建议与心态

• 多动手，少看视频: 看懂了不代表会做，一定要亲自跟着教程一步步操作，遇到问题自己尝试解决。
• 从简单到复杂: 不要一开始就想挑战复杂模型，打好基础，循序渐进，你会发现复杂模型也是由简单特征构成的。
• 勤用“特征树”: 养成查看和编辑特征树的习惯，它不仅记录了历史，更能帮助你理解模型的构建逻辑，是高效修改模型的关键。
• 善用搜索: 遇到问题时，先尝试自己解决，使用 Google 或百度搜索具体问题（如“SolidWorks 如何创建扫描”），你会发现有无数前人已经分享了解决方案。
• 加入社区: 加入 SolidWorks 的官方论坛、QQ群、微信群等，与其他学习者交流，提问和分享，能让你快速成长。

祝您学习顺利,早日成为 SolidWorks 高手！
