SolidWorks 基础教程：从零开始
第一部分：初识 SolidWorks
什么是 SolidWorks？
SolidWorks 是一款功能强大的三维机械设计软件，由法国达索系统公司开发，它广泛应用于产品设计和制造领域，如机械、汽车、航空航天、消费电子、医疗器械等。
（图片来源网络，侵删）
核心优势：
- 参数化设计：这是 SolidWorks 的核心，模型的尺寸和几何关系由“参数”（如长度、直径）驱动，修改参数，模型会自动更新。
- 全关联性：零件、装配体和工程图是相互关联的，在任何一个环节修改模型，其他环节都会自动更新。
- 直观易用：其界面和操作逻辑与设计思维高度契合，学习曲线相对平缓。
软件界面概览
启动 SolidWorks 后，你会看到以下主要区域：
- A. 菜单栏：包含所有命令，如“文件”、“编辑”、“视图”、“插入”等。
- B. 工具栏：将常用命令以图标形式展示，方便快速调用，你可以自定义工具栏。
- C. CommandManager (命令管理器)：上下文相关的工具栏，它会根据你当前的操作（如草图、特征、装配体）自动切换显示最相关的工具，这是最常用的区域。
- D. 特征管理器设计树：模型的“家谱树”，它按顺序列出了创建模型所使用的所有草图和特征，你可以在这里编辑、删除、压缩特征，是建模的核心。
- E. 图形区域：你进行设计和查看模型的主要工作区。
- F. 状态栏：提供模型信息、快速过滤工具、视图方向控制等。
第二部分：核心概念与基本操作
三种文件类型
- 零件：单个三维实体文件（
.sldprt），这是我们进行所有建模操作的地方。 - 装配体：将多个零件组合在一起的文件（
.sldasm），你可以定义零件之间的位置关系和运动。 - 工程图：根据三维零件或装配体生成的二维生产图纸（
.slddrw），包含尺寸、注释、技术要求等。
建模基本流程：特征驱动
SolidWorks 的建模思想是“积木式”的，通过不断添加“特征”来构建复杂的模型，一个典型的特征包括：
- 绘制草图：在一个平面上画出二维轮廓。
- 应用特征：对草图进行拉伸、旋转、切除、打孔等操作，形成三维实体。
示例：创建一个简单的方块
（图片来源网络，侵删）
- 新建零件：启动 SolidWorks，选择“文件” > “新建” > “零件” > “确定”。
- 选择基准面：在图形区或左侧设计树中，选择“前视基准面”作为草图平面。
- 进入草图：点击 CommandManager 中的“草图”选项卡，然后点击“草图”按钮。
- 绘制矩形：在“草图”工具栏中，点击“矩形”工具，在图形区绘制一个矩形。
- 添加尺寸：点击“智能尺寸”工具（一个带对勾的尺子图标），点击矩形的两条边，然后拖动鼠标放置尺寸，输入数值（如 100mm, 50mm），你会发现，草图会根据尺寸自动调整大小和位置。
- 退出草图：点击 CommandManager 中的“退出草图”按钮（或右上角的 X）。
- 拉伸特征：现在进入“特征”选项卡，点击“拉伸凸台/基体”按钮。
- 设置拉伸参数：在左侧属性管理器中：
- 方向1：设置拉伸的深度（如 30mm）。
- 点击绿色的“√”（确定）按钮。
- 完成！ 一个简单的长方体就创建完成了，你可以在左侧设计树中看到你的“草图”和“拉伸”特征。
视图控制
- 鼠标中键：按住并拖动可以旋转视图。
- 鼠标滚轮：向前滚动放大，向后滚动缩小。
- Shift + 鼠标中键：按住并拖动可以平移视图。
- 视图定向：在“视图”选项卡或工具栏中，可以快速切换到“前视”、“上视”、“等轴测”等标准视图。
第三部分：实战演练 - 创建一个简单零件
我们将创建一个带孔和圆角的“L”形支架。
步骤 1：创建基座（拉伸）
- 新建一个零件文件。
- 选择“上视基准面”，进入草图。
- 绘制一个 100mm x 60mm 的矩形，并添加尺寸。
- 退出草图,使用“拉伸凸台/基体”特征，拉伸深度为 20mm。
步骤 2：创建侧板（拉伸）
- 在设计树中,选择“前视基准面”，进入新的草图。
- 绘制一个 60mm x 40mm 的矩形，确保其中一条边与已有基座的边重合（可以使用“重合”几何关系）。
- 退出草图,使用“拉伸凸台/基体”特征，拉伸深度为 50mm。
步骤 3：添加圆角（圆角特征）
- 不需要进入草图！直接在“特征”选项卡中，点击“圆角”。
- 在属性管理器中,选择“恒定大小”。
- 设置“半径”为 10mm。
- 在图形区,点击基座和侧板相交的两条边。
- 点击“确定”，圆角就被添加了。
步骤 4：添加孔（切除拉伸）
- 选择要打孔的平面（基座的上表面）。
- 进入草图。
- 绘制一个直径为 20mm 的圆，使用“添加几何关系”或“智能尺寸”将圆定位到基座中心。
- 退出草图。
- 在“特征”选项卡中，点击“拉伸切除”。
- 在属性管理器中,方向选择“完全贯穿”。
- 点击“确定”，一个通孔就完成了。
恭喜！ 你已经用 SolidWorks 创建了你的第一个零件，你可以尝试在设计树中双击任何一个特征（如“拉伸1”），修改它的深度，然后看看整个模型是如何自动更新的。
第四部分：创建装配体
我们将创建一个简单的装配体,把两个零件组装在一起。
- 新建装配体：选择“文件” > “新建” > “装配体” > “确定”。
- 插入第一个零件：左侧会出现“开始装配体”属性管理器，点击“浏览”，找到你刚刚创建的零件文件，然后点击图形区将其放置，这个零件是“固定的”，作为装配体的基础。
- 插入第二个零件：再次点击“浏览”，插入第二个零件（可以复制一个你刚做的零件，或者新建一个简单的销钉）。
- 添加配合关系：这是装配的核心，点击 CommandManager 中的“配合”按钮。
- 示例：将一个销钉放入支架的孔中
- 在“配合”属性管理器中，选择“重合”配合。
- 在图形区,首先点击销钉的圆柱面，然后点击支架的孔的内壁，销钉会“啪”地一声被吸进去。
- 再选择“同轴心”配合。
- 点击销钉的另一个端面,点击支架的对应端面。
- 点击“确定”，配合关系就添加好了。
- 继续添加配合：重复上述过程，定义零件之间的其他位置关系，直到所有零件都按你的要求固定好。

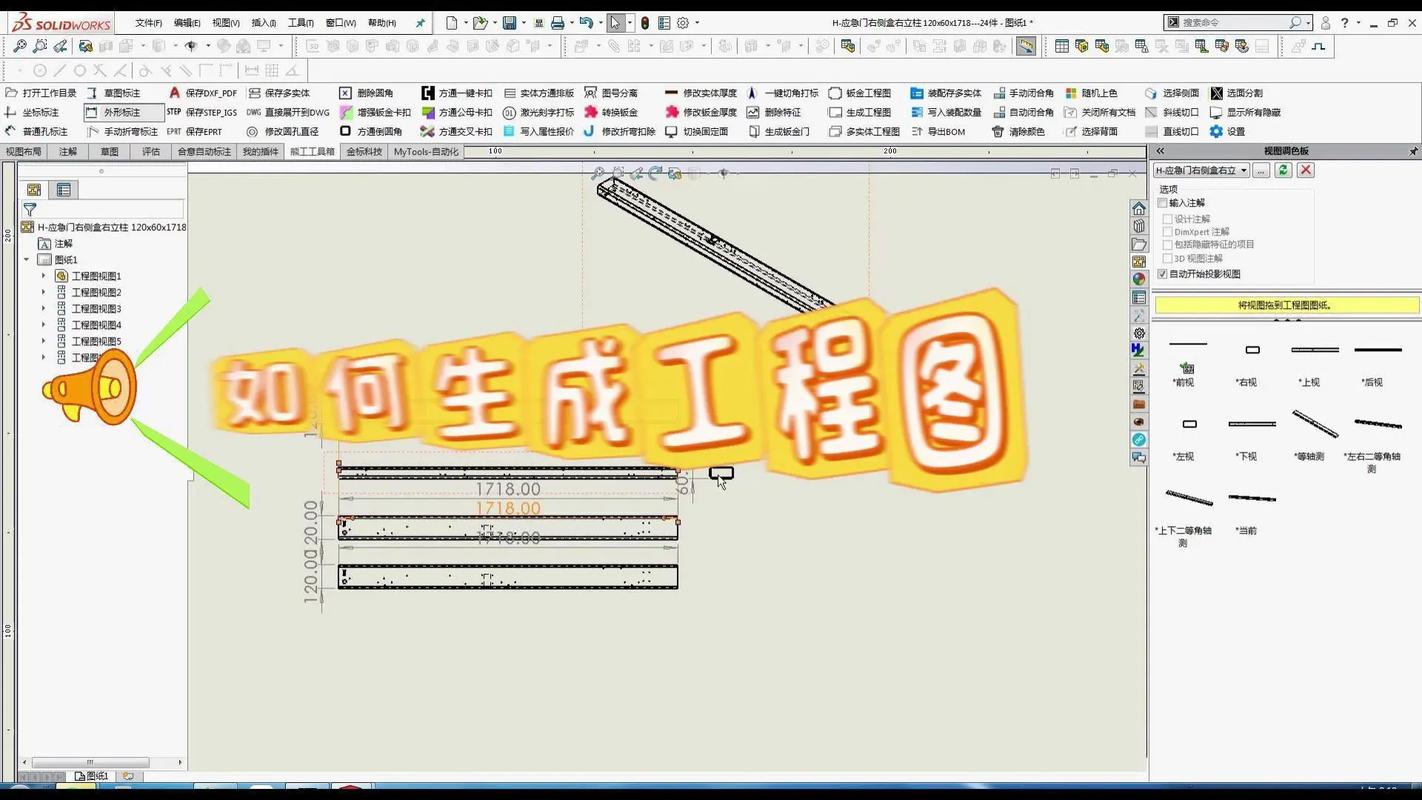

第五部分：生成工程图
工程图是用于生产的二维图纸。
（图片来源网络，侵删）
- 从零件生成工程图：打开你的零件文件，选择“文件” > “从零件制作工程图”。
- 选择图纸模板：选择一个标准的图纸模板（如 A3 横向），确定”。
- 放置标准视图：左侧会弹出“视图”属性管理器，选择你想要的视图（如“前视”、“上视”、“等轴测”），然后拖动到图纸的合适位置。
- 添加尺寸：在 CommandManager 中切换到“注解”选项卡，点击“模型项目”。
- 在属性管理器中,确保“尺寸”被勾选，然后选择“整个模型”，点击“确定”，SolidWorks 会自动为你生成所有驱动模型的尺寸。
- 调整和标注：手动拖动尺寸，调整其位置，可以添加中心线、注释、表面粗糙度符号等。
- 保存：保存为
.slddrw文件。
第六部分：学习资源与进阶建议
官方资源
- SolidWorks 官方教程：软件自带的“入门教程”是最好的起点，路径为
帮助>SolidWorks Tutorials。 - SolidWorks 官方网站：有大量的视频教程、博客文章和知识库。
在线学习平台
- YouTube：搜索 “SolidWorks tutorial for beginners”，有大量免费且高质量的教程频道。
- Udemy / Coursera / LinkedIn Learning：提供系统化的付费课程，通常有项目实战，非常适合深入学习。
- Bilibili：国内也有很多优秀的 SolidWorks UP 主，内容接地气，适合中文用户。
进阶建议
- 多做练习：找一些简单的产品（如杯子、鼠标、扳手）进行建模练习。
- 学习高级特征：如扫描、放样、曲面、钣金等。
- 掌握配置：用于创建一个零件的多个不同版本（如不同长度的螺栓）。
- 学习 Simulation：进行简单的应力分析。
- 学习 Toolbox：使用内置的标准件库（螺栓、螺母、轴承等）。
SolidWorks 是一个强大的工具，掌握它的关键在于理解其核心的参数化建模思想，并通过大量的实践来熟悉各种特征和命令，从创建一个简单的方块开始，逐步挑战更复杂的模型，你很快就能上手并享受设计的乐趣，祝你学习顺利！
