AutoCAD 机械制图终极教程

第一部分：基础入门 - 熟悉环境与基本操作

在开始画图之前,你必须先了解你的“工欲”。

1 认识 AutoCAD 界面

打开 AutoCAD，你会看到以下主要区域：

• 功能区: 位于顶部，是命令的主要入口，按“选项卡”和“面板”组织（如“常用”、“插入”、“注释”等）。强烈建议初学者使用功能区。
• 绘图区: 中间最大的区域，是你绘制和查看图形的地方。
• 命令行: 位于绘图区下方，是极其重要的工具，你可以在这里输入命令、查看提示、获取信息，养成看命令行的习惯！
• 状态栏: 位于界面最底部，显示光标坐标、绘图辅助工具（如栅格、正交、极轴、对象捕捉等）的开关。
• UCS 图标: 显示当前坐标系的 X、Y、Z 轴方向，在机械制图中，通常使用 2D 平面，Z 轴垂直于屏幕。

2 基本操作

• 命令的执行方式：
  1. 功能区/工具栏： 点击图标。
  2. 命令行： 输入命令全称（如 LINE）或快捷键（如 L），然后按回车。
  3. 右键菜单： 在绘图区单击右键。
• 视图控制：
  • ZOOM (缩放): Z -> E (范围缩放，显示所有对象)，Z -> W (窗口缩放)。
  • PAN (平移): P 或按住鼠标中键拖动。
• 选择对象：
  • 点选： 直接单击对象。
  • 窗口选择: 从左向右拖动，只有完全包含在矩形框内的对象被选中。
  • 交叉选择: 从右向左拖动，只要接触到矩形框的对象都会被选中。
• 删除对象： 选中对象后，按 Delete 键或输入 ERASE (快捷键 E)。

3 设置绘图环境

这是机械制图最关键的一步,一个好的初始设置能让后续工作事半功倍。

1. 单位设置:

   • 命令：UNITS
   • 在“图形单位”对话框中，设置“类型”为“小数”，“精度”为 000 (根据需要)，“插入时的缩放单位”为“毫米”，这是机械设计的标准。

2. 图层设置:


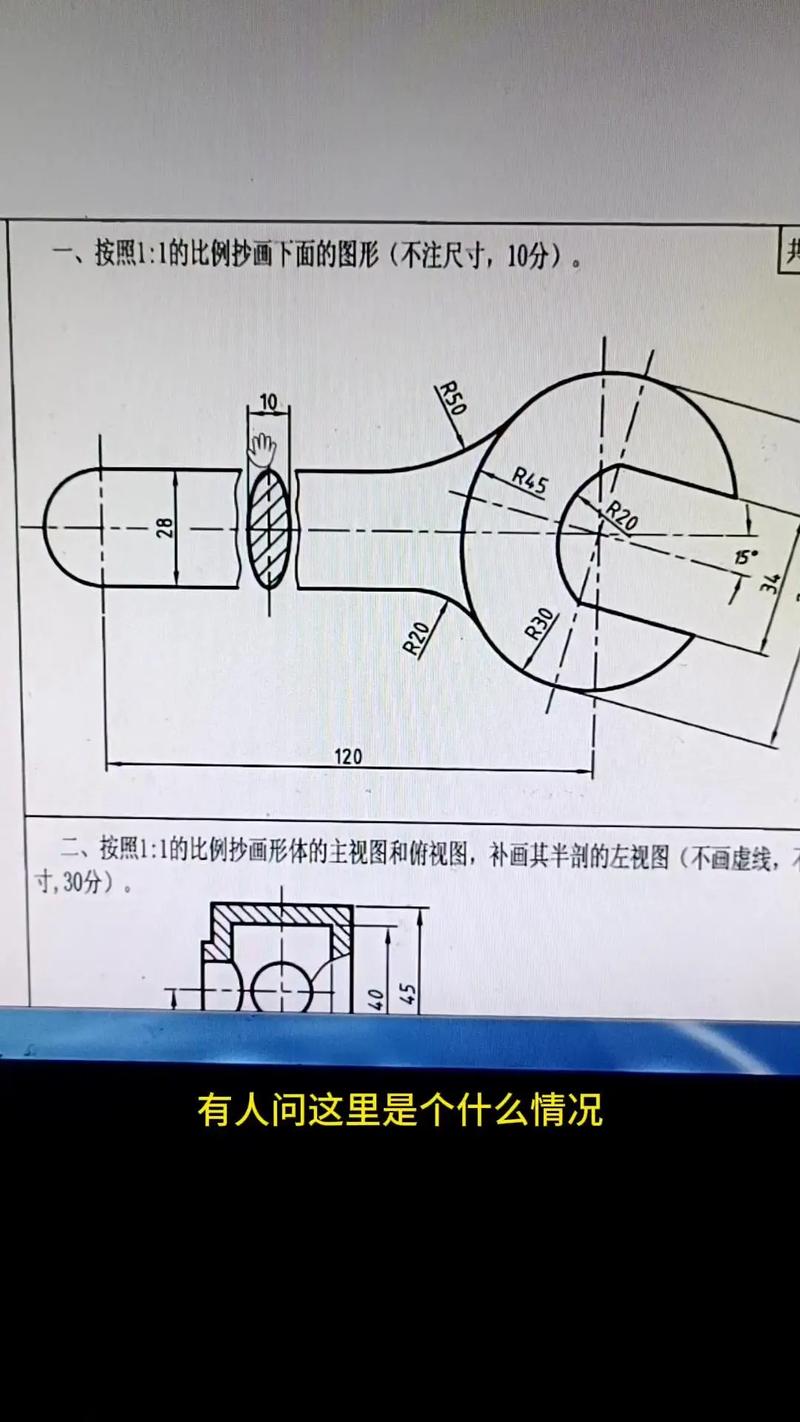

   （图片来源网络，侵删）
   • 核心概念： 图层就像透明的胶片，不同类型的图形放在不同的图层上，便于管理和修改。
   • 创建图层：
     • 命令：LAYER (快捷键 LA)。
     • 点击“新建图层”按钮，创建以下常用图层：
       • 01-粗实线: 用于绘制可见轮廓线，线宽设为 3mm 或 5mm。
       • 02-细实线: 用于尺寸线、尺寸界线、剖面线、引出线等，线宽设为 15mm 或 25mm (默认)。
       • 04-虚线: 用于不可见轮廓线，线型加载为 ACAD_ISO02W100 或 DASHED。
       • 05-点画线: 用于轴线、对称中心线，线型加载为 ACAD_ISO04W100 或 CENTER。
       • 07-细双点画线: 用于极限位置轮廓线，线型加载为 ACAD_ISO05W100。
       • 08-尺寸标注: 专门用于放置尺寸标注。
       • 09-剖面线: 用于填充剖面。
       • 10-文字: 用于技术要求、标题栏文字。
   • 图层特性： 为每个图层设置颜色（建议按国标标准，如粗实线用白色，细线用青色/绿色，轴线用红色）、线型和线宽。

3. 文字样式:

   • 命令：STYLE
   • 创建名为“工程字”的样式，选择符合国标的字体，如 gbenor.shx (用于标注正体) 和 gbeitc.shx (用于标注斜体)，并勾选“使用大字体”。

4. 标注样式:

   • 命令：DIMSTYLE (快捷键 D)
   • 创建名为“机械标注”的新样式。
   • 关键设置：
     • 线: 尺寸界线超出量设为 2，起点偏移量设为 0。
     • 符号和箭头: 箭头大小设为 5，选择“实心闭合”。
     • 文字: 文字样式选择你创建的“工程字”，文字高度设为 5。
     • 主单位: 精度设为 000，小数分隔符为“句点”。

第二部分：核心绘图命令

机械图形主要由基本几何元素构成。

1 精确绘图

• 坐标输入:
  • 绝对坐标: X,Y (100,50)
  • 相对坐标: @X,Y (相对于上一点，@20,10)
  • 极坐标: @距离<角度 (@50<30)
• 对象捕捉:
  • 功能： 自动捕捉到对象的几何点（端点、中点、圆心、交点等）。
  • 设置： 在状态栏右键点击“对象捕捉”，选择“设置”，在“对象捕捉模式”中勾选你需要的点。
  • 使用： 绘图时，状态栏的“对象捕捉”必须处于开启状态，也可以按住 Shift + 右键，临时使用“捕捉替代”。

2 基本绘图命令

• 直线: LINE (L) - 绘制一系列直线段。
• 圆: CIRCLE (C) - 指定圆心和半径，或三点/两点/相切相切半径等方式。
• 圆弧: ARC (A) - 方式较多，通常通过起点、端点和半径来绘制。
• 多段线: PLINE (PL) - 可以绘制宽度变化的连续线段，常用于绘制箭头、剖面区域的边界。
• 矩形: RECTANG (REC) - 绘制矩形。
• 正多边形: POLYGON (POL) - 绘制3-1024边的正多边形。

3 基本编辑命令

• 修剪: TRIM (TR) - 修剪对象以与其他对象的边相交。
• 延伸: EXTEND (EX) - 将对象延伸到其他对象。
• 偏移: OFFSET (O) - 创建同心圆、平行线和等距曲线。非常常用！
• 阵列:
  • 矩形阵列: ARRAYRECT - 按行列创建多个副本。
  • 环形阵列: ARRAYPOLAR - 绕中心点创建多个副本。常用于螺栓孔。
• 镜像: MIRROR (MI) - 创建对象的镜像副本。
• 倒角: CHAMFER (CHA) - 在两条不平行的直线之间创建倒角。
• 圆角: FILLET (F) - 使用与指定半径的圆弧连接两个对象。

第三部分：机械制图核心要素

这是将普通图形变成专业工程图的关键。

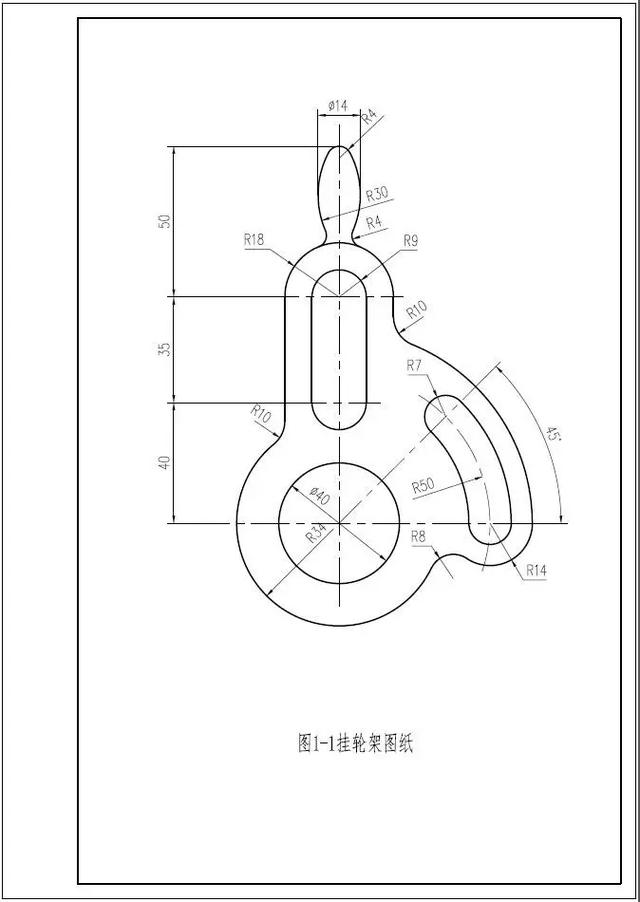

1 尺寸标注

1. 基本标注命令:
   • DIMLINEAR (线性标注): 标注水平和垂直尺寸。
   • DIMALIGNED (对齐标注): 标注倾斜的尺寸。
   • DIMRADIUS (半径标注): 标注圆或圆弧的半径。
   • DIMDIAMETER (直径标注): 标注圆或圆弧的直径。
   • DIMANGULAR (角度标注): 标注角度。
2. 标注技巧:
   • 关联性： 确保标注与图形是关联的，修改图形后，尺寸会自动更新。
   • 编辑标注文字： 双击标注，或使用 DIMEDIT、DIMTEDIT 命令可以调整文字位置或添加前缀/后缀（如 、M10）。

2 文字与表格

• 多行文字: MTEXT (T) - 用于输入大段文字，如技术要求，可以使用你设置的“工程字”样式。
• 表格: TABLE - 用于创建标题栏、明细栏等，可以提前设置好表格样式，定义好字体、对齐方式等。

3 剖面线

• 命令: HATCH (H)
• 操作步骤:
  1. 执行 HATCH 命令。
  2. 在“图案填充创建”选项卡中，选择图案，对于金属材料，通常选择 ANSI31。
  3. 在“特性”面板中，设置“角度”和“比例”，角度决定了线条的倾斜方向，比例决定了线条的疏密。
  4. 点击“选择边界对象”，拾取要填充的封闭区域。
  5. 点击“关闭图案填充创建”。

4 图块

• 概念： 将一个或多个对象组合成一个命名的对象，可以重复插入。
• 用途：
  • 创建常用符号： 如表面粗糙度符号、基准符号。
  • 创建标准件： 如螺栓、轴承、销。
• 操作：
  1. 创建块: BLOCK (B) - 定义图块的名称、基点（插入点）和对象。
  2. 插入块: INSERT (I) - 将已定义的图块插入到当前图形中。
  3. 编辑块: BLOCKEDIT 或直接在块上右键选择“块编辑器”。

第四部分：高级与实用技巧

1 样板图

• 概念： 将你设置好的单位、图层、文字样式、标注样式、标题栏等保存为一个 .dwt 文件。
• 好处： 每次新建图纸时，直接调用此样板图，无需重复设置，保证图纸的标准化和一致性。
• 创建： 设置好一个空白的图纸后，执行 SAVEAS，在文件类型中选择 “AutoCAD 图形样板 (*.dwt)”。

2 图纸空间与布局

• 概念： 这是 AutoCAD 强大的布局功能。模型空间用于绘制1:1的图形，而图纸空间用于创建最终的打印布局。
• 优点：
  • 可以在同一张图纸上创建不同比例、不同视图的布局。
  • 图形和注释（尺寸、文字）完全分离，互不干扰。
  • 打印时所见即所得。
• 基本流程：
  1. 在模型空间中完成你的1:1图形绘制。
  2. 点击绘图区下方的“布局1”选项卡。
  3. 双击布局中的视口,进入模型空间，用 ZOOM 命令调整视图比例（如 1xp，表示1:1比例）。
  4. 双击布局空白区域,回到图纸空间，添加标题栏、技术要求等。

3 参数化设计

• 概念： 通过添加几何约束（如水平、垂直、相切、同心）和尺寸约束，让图形具有“智能”。
• 优势： 修改一个尺寸或约束，整个图形会自动重新计算和调整，极大提高了修改效率。
• 常用命令：
  • GEOMCONSTRAINT (几何约束)
  • DIMCONSTRAINT (尺寸约束)

第五部分：实战演练 - 绘制一个简单零件

让我们画一个“轴套”零件。

1. 新建文件： 使用你创建的样板图。
2. 设置图层： 确保当前图层是 01-粗实线。
3. 绘制主视图：
   • 使用 LINE (L) 命令，结合 ORTHO (正交模式) 和 OSNAP (对象捕捉)，绘制轴套的外轮廓矩形。
   • 切换到 05-点画线 图层，绘制轴线。
   • 切换到 04-虚线 图层，绘制内部的键槽（不可见部分）。
4. 绘制剖视图：
   • 在主视图下方,用 LINE 绘制一个矩形作为剖切位置。
   • 切换到 09-剖面线 图层，执行 HATCH (H)，选择 ANSI31，填充剖视图。
5. 标注尺寸：
   • 切换到 08-尺寸标注 图层。
   • 使用 DIMLINEAR、DIMDIAMETER 等命令，为视图添加完整的尺寸标注。
6. 添加文字和标题栏：
   • 切换到 10-文字 图层，使用 MTEXT 添加技术要求。
   • 在图纸空间的布局中,插入你创建的标题栏图块，并填写信息。
7. 保存文件： SAVE 或 SAVEAS，保存为 .dwg 格式。

第六部分：学习资源与建议

• 官方资源： Autodesk 官网有大量的官方教程和帮助文档。
• 在线视频平台： B站、YouTube 上有海量的免费 AutoCAD 教程，搜索“AutoCAD 机械制图”即可找到。
• 练习，练习，再练习： 机械制图是门手艺，多画是唯一的捷径，从最简单的零件开始，逐步挑战复杂的装配图。
• 学习国标： 熟悉 GB/T 4458.4-2003《机械制图 尺寸注法》等国家标准，让你的图纸更专业。

祝你学习顺利,早日成为 AutoCAD 高手！
