CityEngine 综合学习指南

CityEngine 是一款由 Esri 开发的专业三维建模软件，它基于程序化建模 和CGA (Computer Generated Architecture) 规则，能够高效、批量地创建具有高度真实感和一致性的城市三维模型，它广泛应用于城市规划、建筑设计、游戏开发、影视制作和GIS数据可视化等领域。

本教程将分为以下几个部分,帮助你从入门到精通：

1. 核心概念理解 - 为什么选择 CityEngine？它的工作原理是什么？
2. 新手入门路径 - 第一步该做什么？如何快速上手？
3. 核心功能详解 - 深入理解 CGA、资产、工作流等。
4. 进阶学习资源 - 如何提升技能，达到专业水平？
5. 实用技巧与问题解答 - 常见问题与解决方案。

第一部分：核心概念理解 (在开始之前)

在打开软件之前,理解这几个核心概念会让你事半功倍。

程序化建模 vs. 手动建模

• 手动建模 (3ds Max, Maya, Blender): 像捏橡皮泥一样，一个面一个面、一个物体一个物体地创建，优点是自由度高，能做出非常精细和独特的模型，缺点是耗时、重复劳动多、难以批量修改。
• 程序化建模: 不是创建模型本身，而是编写“规则”或“蓝图”来生成模型，你告诉软件：“这是一个地块，我需要你根据这个规则，自动为我生成一栋带有玻璃幕墙和底层商铺的办公楼”，软件会根据规则自动生成。

CityEngine 的核心优势：

• 效率极高： 几个小时就能生成整个城市的街区。
• 一致性保证： 规则统一，确保所有建筑风格、高度、材质等保持一致。
• 动态调整： 修改一条规则，所有相关的建筑都会瞬间更新，无需重新手动建模。
• 数据驱动： 可以将 GIS 数据（如地块用途、高度限制）直接作为规则输入，实现数据驱动的智能建模。

CGA (Computer Generated Architecture) 规则

这是 CityEngine 的“灵魂”，CGA 是一种专门为三维建模设计的、基于脚本的领域特定语言。

• 规则 = 算法 + 几何体
• 你写的 CGA 代码，就像一份详细的建筑说明书，它定义了从初始形状（如一个立方体地块）到最终复杂模型的一系列步骤和逻辑。
• 示例：

  Lot --> extrude(20)  // 规则1：将地块向上拉伸20米
        Building       // 规则2：执行“Building”规则
  Building --> splitY(3){ ~3 : Floor | Roof } // 规则2：在Y轴上按3米分割，重复3次生成楼层，最后生成屋顶
  Floor --> color("white") texture("facade_texture.jpg") // 规则3：给楼层赋白色材质和纹理
  Roof --> color("red") // 规则4：给屋顶赋红色

工作流

CityEngine 的标准工作流通常是：

1. 获取数据: 导入 GIS 数据，如 Shapefile (.shp) 或 File Geodatabase (.gdb)，这些数据定义了地块、道路、建筑轮廓等。
2. 创建/编辑规则: 在规则编辑器中编写或修改 CGA 代码。
3. 应用规则: 将规则文件 (.cga) 拖拽到场景中的对象（如地块）上。
4. 生成模型: 软件根据规则自动生成三维模型。
5. 导出: 将生成的模型导出到常用格式，如 OBJ, FBX, OSGB 等，用于其他软件。

第二部分：新手入门路径 (30天入门计划)

这个计划旨在让你在一个月内掌握 CityEngine 的基本操作和核心思想。

第1周：熟悉界面与基础操作

• 目标： 能够独立导航场景，创建和编辑基本几何体。
• 任务：
  1. 安装软件： 下载并安装 Esri 提供的 CityEngine 版本（有试用版）。
  2. 启动与界面： 打开软件，熟悉主界面布局：3D视图、场景图层、规则编辑器、属性编辑器、大纲视图。
  3. 视图导航： 学习使用鼠标左键（旋转）、中键（平移）、右键（缩放）来操作 3D 视图。
  4. 创建基本形状： 在场景中创建一个 Rectangle (矩形) 和一个 Circle (圆形)。
  5. 编辑属性： 选中一个形状，在属性编辑器中修改其 Width, Height, Depth 等参数，观察 3D 视图的变化。
  6. 保存项目： 学习如何保存 .cej 项目文件。

第2周：第一个 CGA 规则

• 目标： 编写并应用你的第一条 CGA 规则，感受程序化建模的魅力。
• 任务：
  1. 创建新规则： 在 Rules 文件夹中，右键新建一个 CGA 规则文件，MyFirstRule.cga。
  2. 编写简单规则： 在规则编辑器中输入以下代码：

     @StartRule
     MyFirstRule -->
         extrude(10) // 将初始形状拉伸10米

  3. 应用规则： 在场景中选中你第一周创建的矩形，然后将 MyFirstRule.cga 文件直接拖拽到这个矩形上。
  4. 生成模型： 选中矩形，右键选择 Generate (或按 Ctrl+G)，你应该能看到一个 10 米高的白色立方体。
  5. 修改规则： 回到规则编辑器，将 extrude(10) 改为 extrude(20)，然后再次生成模型，观察立方体高度如何瞬间变化。

第3周：学习核心 CGA 语法

• 目标： 掌握 CGA 中最常用、最核心的语法和函数。
• 任务：
  1. split (分割): 学习如何使用 splitX, splitY, splitZ 和 split 来分割几何体，这是创建楼层、窗户的基础。
     • 示例：extrude(30) splitY(3){ ~3 : Floor | Roof }
  2. color 与 texture (颜色与纹理): 学习如何为几何体赋予颜色和贴图，准备一张砖墙纹理图。
     • 示例：Floor --> color(1,0,0) texture("brick.jpg")
  3. comp (组件): 学习如何将重复的建模过程封装成一个“组件”，使代码更简洁，将制作一扇窗户的过程封装成一个 Window 组件。
     • 示例：Window --> extrude(0.1) color("blue")
  4. case...else (条件判断): 学习如何根据条件生成不同的模型，根据地块大小决定建别墅还是公寓。
     • 示例：case LotArea > 500 : Villa | else : Apartment
  5. 实践： 尝试编写一个规则，生成一个简单的“楼房”：一个底座，三层标准楼层，一个斜屋顶，每层窗户使用 comp 组件。

第4周：结合 GIS 数据与项目实战

• 目标： 将学到的知识应用到真实场景中，完成一个街区的快速建模。
• 任务：
  1. 获取 GIS 数据： 从网上下载一个城市的地块数据（通常是 Shapefile 格式），或者使用 CityEngine 自带的示例数据（Help -> Sample Data）。
  2. 导入数据： 将地块数据导入到 CityEngine 场景中。
  3. 编写街道规则： 为地块编写一个建筑生成规则（可以基于第3周的规则进行扩展）。
  4. 批量应用： 将规则文件拖拽到场景中的所有地块上。
  5. 批量生成： 在大纲视图中，选中所有地块，右键选择 Generate，耐心等待，看着一栋栋建筑“长”出来！
  6. 导出成果： 将生成的街区模型导出为 OBJ 或 FBX 格式，用 3D Max 或 C4D 查看效果。

第三部分：核心功能详解

当你掌握了基础后,可以深入了解这些更强大的功能。

资产库

• 是什么： CityEngine 的“素材库”，包括建筑组件（门、窗、屋顶）、植被、街道家具等。
• 作用：
  • 重用性： 将制作好的复杂模型（如一个欧式阳台）导出为资产，方便在多个规则中调用。
  • 效率： 无需每次都从零开始建模。
  • 一致性： 确保全城使用相同的门窗样式。
• 学习： 学习如何创建、导入、导出和使用资产。

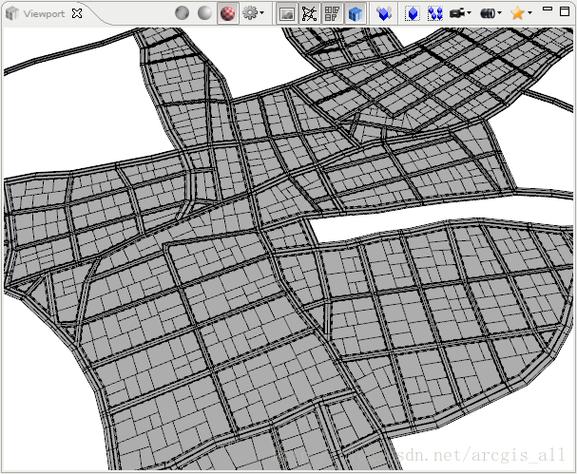

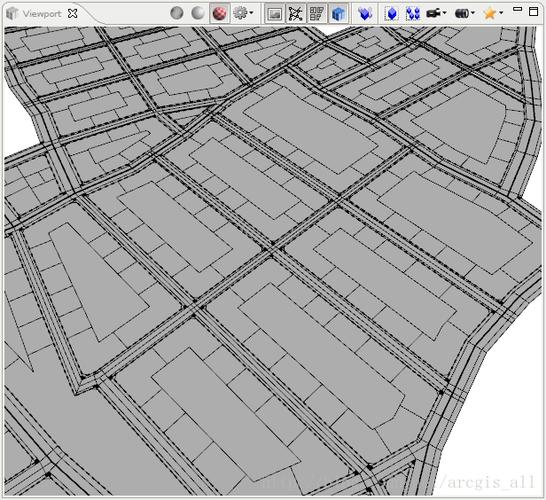

道路网络

• 是什么： 用于创建和编辑城市道路、人行道、绿化带等的强大工具。
• 核心： 道路数据本身是二维的，但通过道路材质规则可以自动生成三维的道路、路沿、斑马线等。
• 学习： 学习如何创建道路中心线，生成道路网络，并为道路编写不同的 CGA 规则。

脚本编辑器与 Python

• CGA： 专注于几何体生成。
• Python： 专注于场景管理和自动化。
• 应用场景：
  • 批量修改场景中所有对象的属性。
  • 自动化导入/导出流程。
  • 创建自定义工具和插件。
• 学习： 了解 Python 在 CityEngine 中的基本应用，例如通过脚本创建几何体、选择对象等。

场景与图层管理

• 是什么： 类似于 GIS 软件（如 ArcGIS Pro），用于管理不同类型的数据。
• 作用：
  • 数据分离： 将地块、道路、建筑、点云等数据放在不同图层，方便管理。
  • 可见性控制： 可以单独显示或隐藏某一类数据，提高性能和专注度。
  • 数据源链接： 图层可以链接到外部数据源，实现数据更新后场景的同步。

第四部分：进阶学习资源

当你不再满足于基础时,可以探索这些资源。

Esri 官方资源 (最权威)

• CityEngine 帮助文档: 这是最好的参考资料！ 随时查阅，几乎涵盖了所有功能的详细说明和代码示例。Help -> Help Contents。
• Esri 官方教程: 提供了大量视频和图文教程，从入门到高级应有尽有，访问 Esri官网的 CityEngine 页面。
• Esri 示例数据: 位于 Help -> Sample Data，包含完整的规则、场景和模型，是学习最佳实践的绝佳素材。
• Esri 社区论坛: 可以在这里提问、分享经验、查看别人的问题。

第三方教程与社区

• YouTube: 搜索 "CityEngine tutorial"，有大量优秀的视频教程，例如由 Procedural Inc. (CityEngine 的前身) 和个人创作者发布的视频。
• GitHub: 搜索 "CityEngine CGA rules"，可以找到许多开源的规则集，学习和借鉴别人的代码。
• 专业博客和论坛: 关注一些 3D 可视化和城市规划领域的博主，他们经常会分享 CityEngine 的技巧和项目案例。

第五部分：实用技巧与问题解答

Q1: 我的模型生成后看起来很“破碎”或有黑斑，怎么办？

• A: 90% 的原因是法线问题，在生成模型时，确保在生成选项中勾选了 Compute Normals (计算法线)，如果仍有问题，可以在规则中使用 set(normalize(up)) 或 set(negate(normalize(up))) 来手动调整法线方向。

Q2: 规则报错 "Error parsing rule..." 是什么意思？

• A: 这是语法错误，仔细检查报错信息，它会告诉你出错的行号和大致原因，常见错误包括：
  • 括号 、花括号 不匹配。
  • 拼写错误,如 exturde (应为 extrude)。
  • 变量未定义。
  • 函数名或参数错误。

Q3: 如何让建筑的窗户有深度，而不是一个平面？

• A: 使用 taper (锥化) 或 extrude (拉伸) 结合 comp (组件) 的方式，先在墙上开一个洞，然后将窗户组件拉伸进去。

  // 伪代码示例
  Facade -->
      // ... 其他部分 ...
      splitY(3) { ~3 : FloorWithWindows | Roof }
  FloorWithWindows -->
      // 在每层上放置窗户组件
      comp(Windows) {x : 5, y : 1}
  Windows -->
      // 在窗户位置创建一个凹槽
      splitY(0.8) { 0.8 : WindowFrame | Sill }
      WindowFrame -->
          // 向内拉伸窗户，形成深度
          extrude(0.1) color("blue")

Q4: 学习 CGA 最好的方法是什么？

• A:
  1. 模仿： 打开官方示例数据，找到你喜欢的建筑规则，逐行阅读，理解它的逻辑。
  2. 修改： 在模仿的基础上，尝试修改参数，看看效果有什么不同。
  3. 拆解： 将复杂的规则拆分成多个简单的子规则，逐个击破。
  4. 实践： 找一个小项目，逼着自己从头到尾写一遍规则，遇到问题，再回头查资料或提问。

学习 CityEngine 是一个从“手动建模思维”转变为“程序化、算法思维”的过程，初期可能会觉得 CGA 语法有些陌生，但一旦你掌握了它的逻辑，你会发现它为你打开了一个全新、高效、充满创造力的大门。

保持耐心，多动手，多思考，多看别人的代码，你很快就能成为 CityEngine 的高手！
