【新手必看】从零开始DIY你的第一架四轴无人机
前言：为什么要DIY无人机？
DIY无人机不仅能让你深入理解无人机的工作原理,还能在过程中获得巨大的成就感，相比于购买成品机，DIY可以让你根据自己的需求和预算，自由选择各个部件，打造出独一无二的飞行器。

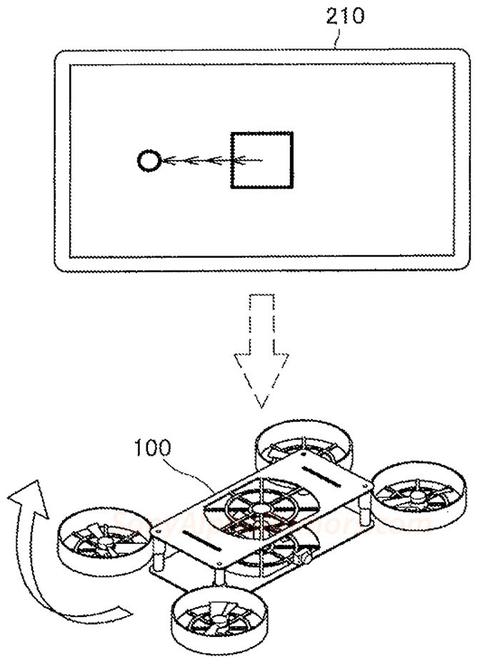

（图片来源网络，侵删）
第一部分：核心思想与安全须知
- 核心思想： 四轴无人机本质上是一个飞行平台 + 飞控 + 动力系统的组合，飞控是“大脑”，负责计算和发出指令；动力系统是“肌肉”，负责执行飞行的动作。
- 安全第一！
- 螺旋桨非常危险！ 旋转时锋利如刀，务必在断电状态下安装或拆卸螺旋桨。
- 电池有风险！ 锂电池若短路、过充或损坏，可能起火或爆炸，请使用专用充电器，并在安全、防火的环境下充电。
- 飞行环境： 初学者务必在开阔、无人的场地进行首次飞行，远离人群、建筑物、高压线和树木。
- 新手建议： 从“航模穿越机”（FPV Freestyle）风格的无人机开始，因为它们通常更坚固、更容易修复，且飞行姿态灵活，容错率相对较高。
第二部分：你需要准备的部件清单
这是整个教程的核心,就像做菜要备好所有食材一样，以下是一个典型的新手入门级配置，价格大约在1000-2000元人民币。
| 组件类别 | 推荐型号/类型 | 备注 |
|---|---|---|
| 飞行器机架 | F4机架（如T-Motor F4系列、Holybro F4系列） | F4指的是安装孔位，用于固定飞控，选择碳纤维材质，轻便且坚固。 |
| 飞控 | F4飞控（如F4 AIO - All-In-One，集成了PDB） | 飞控是无人机的大脑，新手强烈推荐集成了PDB（电源分配板）和OSD（屏幕叠加显示）的F4 AIO飞控，可以简化布线。 |
| 电子调速器 | 4x 30A ESC | ESC控制电机的转速，如果飞控是AIO，通常已内置ESC，否则需要单独购买。 |
| 电机 & 螺旋桨 | 4x 2207电机 + 4x 5寸三叶螺旋桨 | 电机型号“2207”代表尺寸，后面的数字（如2300kV）影响转速，5寸螺旋桨是穿越机的主流尺寸。注意： 必须为对角线的两个电机安装正桨，另外两个安装反桨。 |
| 电池 | 1S 或 4S 锂聚合物电池 | 强烈推荐新手从4S开始！ 电压更稳定，动力更足，容量推荐1300mAh - 1500mAh，C数不低于65C。 |
| 图传系统 | Caddx Turtle V2 / Runcam Swift 2 + ImmersionRC Tramp HV | 图传用于将无人机上的摄像头画面实时传回地面站，Turtle V2是新手性价比极高的选择。 |
| 地面站 | DJI O3 / DJI FPV / Fatshark Dominator HD | 用于接收图传信号并显示画面，DJI O3是目前最简单易用的选择，自带一体接收机和屏幕。 |
| 接收机 & 发射器 | ExpressLRS + TBS Crossfire / FrSky ACCESS / DJI FPV遥控器 | 遥控器是你控制无人机的设备，接收机安装在无人机上，接收遥控信号，ExpressLRS是开源、低延迟的优秀选择。 |
| 其他配件 | - 杜邦线、焊锡、热缩管：用于连接和绝缘。 - 扎带、魔术贴：用于固定电池和线束。 - 3M胶：用于固定飞控和摄像头。 - 备用螺丝、备用螺旋桨：非常必要！ |
第三部分：组装步骤详解
准备工作： 一个干净整洁的工作台，一把尖嘴钳，一把斜口钳，一把螺丝刀。
步骤1：组装机架
- 将机臂（Arms）安装到机架中心板（Center Plate）上，通常使用M3螺丝和螺母固定。
- 将电机安装到机臂的末端,注意电机的方向，确保电机轴的朝向一致，这样后续安装螺旋桨时才不会搞错。
- 将飞控用双面胶或螺丝固定在机架的中心板上。
步骤2：连接飞控与ESC 这是最关键也最容易出错的步骤。
（图片来源网络，侵删）
- 飞控上有一排8个针脚的接口,称为PWM输出，用于连接ESC，标号为
1到4。 - 将4个ESC的信号线（通常是较细的3根线：正、负、信号）连接到飞控的PWM接口上。
- 重要！ 电机和ESC的连接顺序必须与机架的布局对应，一个简单的记忆方法是：1号接口 -> 1号电机（通常是右前），2号 -> 2号（左前），3号 -> 3号（左后），4号 -> 4号（右后），如果接错，无人机会“不听话”或飞不起来。
- 将ESC的电源线（较粗的线，通常是红黑两色）连接到飞控的PDB（电源分配板）上，如果飞控是AIO，通常有专门的接线端子。
步骤3：连接电机
- 每个ESC都引出三根粗线,分别连接到对应电机的三个铜制接线柱上。
- 关键： 一定要确保连接牢固，最好用焊锡焊接，并用热缩管做好绝缘，如果只是拧上去，飞行中可能会接触不良，导致电机瞬间停转，炸机！
步骤4：安装图传系统
- 用3M胶将摄像头（Camera）固定在机架前端的安装座上。
- 将图传发射机（VTX）固定在合适的位置（通常在摄像头下方或旁边）。
- 按照图传和摄像头的说明书,连接电源线和信号线，图传通常由飞控的PDB供电。
步骤5：连接接收机
- 将接收机（Receiver）用双面胶或魔术贴固定在飞控附近。
- 根据你选择的接收机协议（如ExpressLRS, Crossfire），将接收机连接到飞控的
SBus或DShot等专用接口上。
步骤6：安装电池座
（图片来源网络，侵删）
用魔术贴在机架底部粘上魔术贴毛面,再用魔术贴勾面粘在电池上，这样可以方便地取放电池，并且能通过调整魔术贴来调整重心。
步骤7：检查与整理
- 整理所有线束！ 用扎带和热缩管将杂乱的线捆扎好，固定在机臂或机架上，整洁的布线不仅能减少干扰，还能防止飞行中被螺旋桨打掉。
- 再次检查所有螺丝是否拧紧,所有连接是否牢固。
第四部分：固件烧录与参数设置
无人机“肉体”组装完成，现在需要为“大脑”（飞控）安装“灵魂”（固件）。
步骤1：安装Betaflight Configurator
- 在电脑上下载并安装 Betaflight Configurator。
步骤2：连接飞控
- 将无人机通过USB线连接到电脑。
- 打开Betaflight Configurator，在右上角的端口选择你的设备端口，点击“Connect”。
步骤3：刷写固件
- 在“Firmware Flasher”标签页下，选择正确的飞控型号（如
F4 AIO）。 - 点击
Flash Firmware，等待进度条完成。
步骤4：基本参数配置
- 切换到“Configuration”标签页。
- 设置机型： 在
Board and hardware setup->Type中，选择Quad X。 - 设置电机顺序： 在
Motor Mixing中，确保顺序是+X +Y -X -Y，这是X型四轴的标准顺序。 - 设置接收机：
- 在
Receiver标签页，选择你的接收机协议（如SBus）。 - 在
Modes标签页，设置一些重要功能，- 将一个通道（AUX1）设置为
ARM（解锁），这样你就可以用一个开关来控制无人机的启动和停止，非常安全。 - 将另一个通道设置为
ANGLE或HORIZON（自稳模式），方便新手飞行。
- 将一个通道（AUX1）设置为
- 在
步骤5：校准
- 校准陀螺仪和加速度计： 在
Setup标签页，点击Accel and Mag，点击Calibrate，然后水平放置无人机，点击Save。 - 校准遥控器： 在
Receiver标签页，将遥控器上的所有摇杆和拨杆都打到最大和最小位置，让软件识别出它们的行程。
第五部分：首次试飞
警告： 首次飞行前，请确保你已经完成了所有步骤，并且对遥控器的操作非常熟悉！
飞行前检查清单：
- [ ] 电池电量： 无人机电池充满，遥控器电池也充满。
- [ ] 场地安全： 确认在开阔、无人的场地。
- [ ] 解锁状态： 确认飞控处于“ARMED”（解锁）状态（通常有提示音）。
- [ ] 姿态检查： 无人机放在平坦地面上，机头朝向自己，确保遥控器上的“油门”杆在中下位置，方向杆在中位。
首次飞行步骤（推荐使用“自稳模式”）：
- 起飞： 轻轻、平稳地将油门杆推到约50%的位置，无人机应平稳起飞，高度约1-2米即可。
- 悬停： 试着微调油门，让无人机稳定地悬停在空中，新手最容易犯的错误就是猛推油门，导致无人机冲上天。
- 平移： 轻轻推动方向杆（左手），让无人机向前后左右平移，动作一定要轻柔。
- 降落： 将油门杆平稳地拉回中下位置，让无人机缓缓降落，触地后，将油门杆拉到最低。
- 上锁： 飞行结束后，将“解锁”开关拨回“锁定”位置，防止误操作。
第六部分：常见问题与进阶
-
问题1：无人机“跳舞”或乱飞。
- 可能原因： 陀螺仪或加速度计未校准；机架螺丝有松动；电机或电调有问题。
- 解决： 重新校准；检查所有螺丝是否拧紧；单独测试每个电机是否正常转动。
-
问题2：无人机翻滚或无法起飞。
- 可能原因： 电机顺序接错；螺旋桨正反装反。
- 解决： 仔细检查电机与PWM接口的对应关系；检查对角线的两个电机是否安装了正桨，另外两个是反桨。
-
进阶：
- 学习手动模式： 当你熟练掌握自稳模式后，可以尝试学习“手动模式”（Acro），这是真正航模飞行的精髓，可以让你做出各种酷炫的飞行动作。
- 调整PID参数： PID是控制无人机稳定性的核心参数，调整PID可以优化无人机的飞行手感，比如更灵敏或更柔和，但这需要大量的练习和经验。
- FPV飞行： 戴上你的地面站眼镜，通过第一人称视角来操控无人机，这将带来完全不同的沉浸式体验！
DIY无人机是一个充满乐趣和挑战的过程,不要害怕失败，炸机是每个飞手成长的必经之路，从修复中学习，你会进步得更快，祝你飞行愉快！
