AutoCAD 2007 基础入门教程
第一部分：初识 AutoCAD
什么是 AutoCAD？ AutoCAD (Auto Computer Aided Design) 是由 Autodesk 公司开发的计算机辅助设计软件，它被广泛应用于建筑、工程、制造、电子、航空航天等领域,用于创建精确的二维图纸和三维模型。

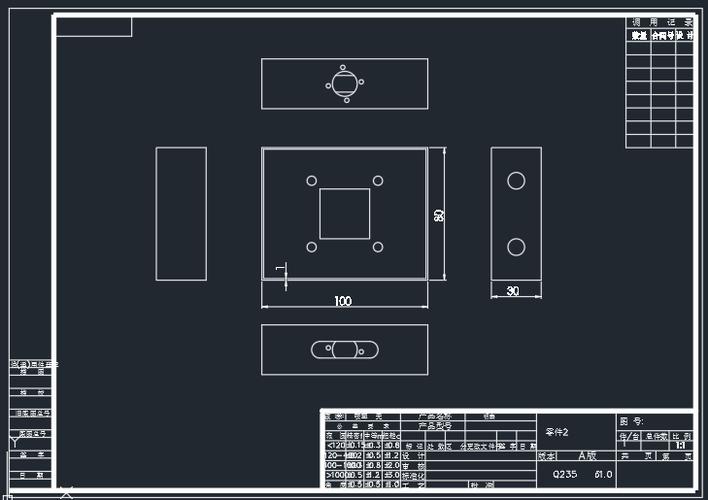

（图片来源网络，侵删）
启动 AutoCAD 2007 安装完成后，通过“开始”菜单找到 AutoCAD 2007 并启动，你会看到一个经典的启动界面，然后进入“工作空间”选择。
熟悉工作界面 启动后，默认的“AutoCAD 经典”工作界面包含以下几个重要部分：
- 标题栏: 显示当前文件名和软件名称。
- 菜单栏: 包含所有 AutoCAD 命令的集合，如“文件”、“编辑”、“视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”等,几乎所有操作都可以在这里找到。
- 工具栏: 将常用命令以图标形式分组显示，方便快速调用，你可以将鼠标悬停在图标上查看命令名称。
- 常用工具栏： “标准”、“图层”、“特性”、“绘图”、“修改”等。
- 自定义工具栏： 右键单击任意工具栏空白处,可以勾选或取消显示不同的工具栏。
- 绘图区: 屏幕中央最大的区域，是你进行绘图工作的“画布”。
- 命令行: 位于绘图区下方，是 AutoCAD 与你交互的核心，你可以在这里输入命令、查看命令提示、输入参数。初学者务必时刻关注命令行！
- 状态栏: 位于界面最底部，显示当前光标的坐标、绘图辅助工具（如栅格、正交、对象捕捉）的开关状态,以及一些常用的视图控制按钮。
第二部分：绘图准备
在开始画图前，必须进行一些基础设置，这能确保你的图纸规范、准确。
设置绘图单位

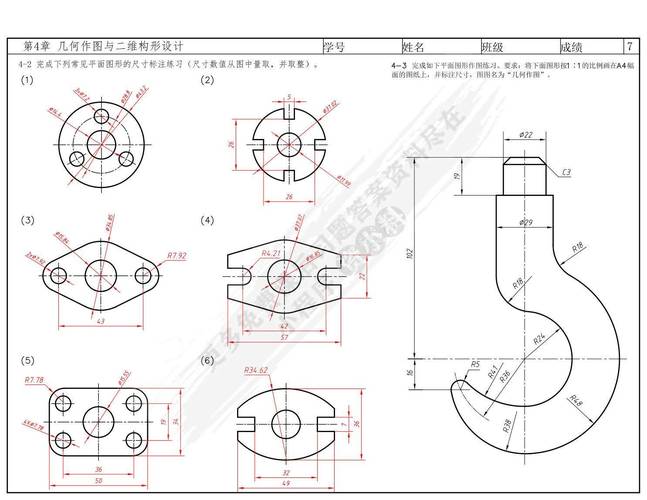

（图片来源网络，侵删）
- 命令：
UNITS - 操作： 在命令行输入
UNITS,按回车。 - 设置： 在弹出的“图形单位”对话框中：
- 长度： 类型选择“小数”，精度根据需要设置（如 0.00）。
- 角度： 类型选择“十进制度数”，精度设置为 0。
- 插入比例： 选择“毫米”。
- 点击“方向...”，确认“东”为 0 度方向。
设置图形界限 图形界限相当于你绘图的“图纸大小”，比如设置一张 A3 图纸 (420mm x 297mm)。
- 命令：
LIMITS - 操作：
- 在命令行输入
LIMITS,按回车。 - 命令提示：“指定左下角点或 [开/关] <0.0000, 0.0000>:”，直接按回车，使用默认原点 (0,0)。
- 命令提示：“指定右上角点 <420.0000, 297.0000>:”，输入
420,297,按回车。 - 输入
Z(缩放命令)，再输入A(全部)，按回车,这样整个图纸界限就会全部显示在绘图区。
- 在命令行输入
创建和管理图层 图层是 AutoCAD 最强大的功能之一，它相当于一张张透明的叠加图纸，你可以将轴线、墙体、家具、文字分别放在不同的图层上，方便单独修改、显示和打印。
- 命令：
LAYER(或点击“图层”工具栏的图层特性管理器按钮) - 操作：
- 打开“图层特性管理器”对话框。
- 点击“新建图层”按钮，创建一个新图层，命名为“轴线”。
- 为“轴线”图层设置颜色（如红色）、线型（如 CENTER，中心线）、线宽（如 0.25mm）。
- 用同样方法创建“墙体”、“门窗”、“文字标注”等图层。
- 绘图时，只需在“图层”工具栏的下拉列表中选择当前要操作的图层即可。
第三部分：基本绘图命令
这是绘图的核心,学会使用几个基本命令就能画出大部分图形。
直线

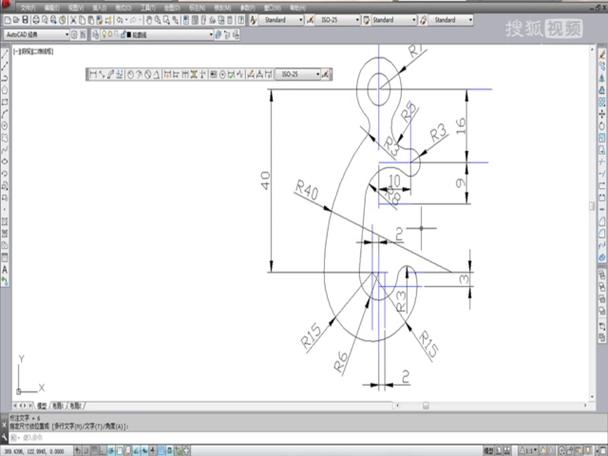

（图片来源网络，侵删）
- 命令：
LINE(或点击绘图工具栏的直线图标) - 操作：
- 输入
L(LINE 的快捷键),按回车。 - 在绘图区点击鼠标,确定起点。
- 移动鼠标，点击确定第二点,继续点击可以绘制连续的线段。
- 输入
C(闭合)，可以将起点和终点连接起来,形成一个封闭图形。 - 输入
U(放弃),可以撤销上一步操作。 - 按回车或
ESC键结束命令。
- 输入
圆
- 命令：
CIRCLE(或点击绘图工具栏的圆图标) - 操作：
- 输入
C(CIRCLE 的快捷键),按回车。 - 命令提示：“指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:”,点击确定圆心。
- 命令提示：“指定圆的半径或 [直径(D)]:”，输入半径值,或点击确定圆周上的点。
- 输入
矩形
- 命令：
RECTANG(或点击绘图工具栏的矩形图标) - 操作：
- 输入
REC(RECTANG 的快捷键),按回车。 - 点击确定第一个角点。
- 点击确定对角点，或输入尺寸（如
@100,50，表示宽100，高50）。
- 输入
输入精确坐标
- 绝对坐标： 从原点 (0,0) 开始的坐标，格式为
X,Y，输入100,50表示在 X 轴 100，Y 轴 50 的位置。 - 相对坐标： 从上一个点开始的坐标，格式为
@X,Y，上一个点在 (50,50)，输入@50,50会到达 (100,100)。 - 极坐标： 从上一个点开始，以距离和角度定位，格式为
@距离<角度。@100<45表示从上一点出发，距离 100，角度 45 度的方向。
第四部分：图形修改与编辑
画完图形后,需要对其进行修改和完善。
选择对象 修改前必须先选择对象。
- 点选： 直接用鼠标左键点击单个对象。
- 窗口选择： 从左向右拖出一个矩形框,只有完全包含在框内的对象才会被选中。
- 交叉选择： 从右向左拖出一个矩形框,与框相交或完全包含在内的对象都会被选中。
常用修改命令
- 移动:
MOVE(快捷键M) - 将对象从一个位置移动到另一个位置。 - 复制:
COPY(快捷键CO或CP) - 将对象复制一份或多份到新位置。 - 修剪:
TRIM(快捷键TR) - 修剪掉对象超出边界的部分，先选择边界,再选择要剪掉的部分。 - 延伸:
EXTEND(快捷键EX) - 将对象延伸到指定的边界。 - 删除:
ERASE(快捷键E) - 删除选中的对象。 - 倒角:
CHAMFER- 在两条直线之间创建倒角。 - 圆角:
FILLET- 用圆弧连接两条直线。
第五部分：核心辅助工具
这些工具能让你的绘图更精确、更高效。
对象捕捉 这是最重要的辅助工具，它能让光标自动捕捉到对象的特殊点，如端点、中点、圆心、交点等。
- 开启/关闭： 点击状态栏的“对象捕捉”按钮，或按
F3键。 - 设置： 右键单击“对象捕捉”按钮，选择“设置...”，在弹出的对话框中勾选你需要的捕捉点类型（如端点、中点、圆心等）。
正交模式 开启后，只能绘制水平和垂直的线,非常适合画建筑图。
- 开启/关闭： 点击状态栏的“正交”按钮，或按
F8键。
缩放与平移
- 缩放:
- 命令：
ZOOM(快捷键Z) - 常用选项：
Z(空格)E(范围)：将所有图形全部显示。Z(空格)W(窗口)：用窗口选择要放大的区域。- 鼠标滚轮： 向前滚动放大,向后滚动缩小。
- 命令：
- 平移:
- 命令：
PAN(快捷键P) - 操作： 输入
P，按回车，按住鼠标左键拖动即可移动视图，更简单的方法是按住鼠标中键（滚轮）拖动。
- 命令：
第六部分：尺寸标注与文字
一张完整的图纸必须包含尺寸和文字说明。
尺寸标注
- 命令：
DIMENSION(通常使用“标注”工具栏) - 常用标注类型：
- 线性标注:
DIMLINEAR(标注水平和垂直尺寸) - 对齐标注:
DIMALIGNED(标注倾斜的尺寸) - 半径标注:
DIMRADIUS - 直径标注:
DIMDIAMETER
- 线性标注:
- 标注样式设置：
DIMSTYLE(快捷键D)，在这里可以设置箭头大小、文字高度、精度等,以符合国家标准或企业标准。
文字
- 命令：
MTEXT(多行文字，快捷键T) 或TEXT(单行文字) - 操作：
- 输入
T,按回车。 - 在绘图区拖出一个矩形框作为文字输入区域。
- 在弹出的“文字格式”编辑器中，设置字体、大小、颜色等,然后输入文字。
- 点击“确定”完成。
- 输入
第七部分：文件管理与输出
保存文件
- 命令：
SAVE(或QSAVE) - 快捷键：
Ctrl + S - 注意： AutoCAD 2007 默认保存为
.dwg格式，为了与其他版本兼容，在“文件类型”中可以选择保存为AutoCAD 2000/LT2000 图形 (*.dwg)或更早的版本。
打印文件
- 命令：
PLOT(快捷键Ctrl + P) - 操作：
- 输入
PLOT，按回车，打开“打印”对话框。 - 打印机/绘图仪： 选择你的打印机。
- 图纸尺寸： 选择你使用的纸张大小（如 A3）。
- 打印区域： 选择“窗口”,然后回到绘图区框选你想要打印的部分。
- 打印比例： 通常选择“布满图纸”或根据需要设置。
- 打印样式表： 选择
.ctb文件,可以控制不同颜色图层的线宽和打印颜色。 - 点击“确定”开始打印。
- 输入
第八部分：学习建议与资源
- 多练是王道： 理论知识必须通过实践来巩固，尝试临摹一些简单的图形，比如一张桌子、一个房间的平面图。
- 善用命令行： 记住常用命令的快捷键,比点击工具栏快得多。
- 关注提示： AutoCAD 的命令行会给出下一步该做什么的提示,仔细阅读它。
- 利用帮助文档： 按
F1键可以打开 AutoCAD 的帮助文档,里面有所有命令的详细说明。 - 寻找教程： 在网上搜索 "AutoCAD 2007 教程" 或 "AutoCAD 入门到精通",可以找到大量视频和图文教程。
祝你学习愉快，早日成为 AutoCAD 高手！
