Multisim 11 从零到精通：2025年最新入门到进阶保姆级教程
Meta描述： 还在为Multisim 11怎么用而烦恼？本文是一份2025年最新、最详细的Multisim 11教程，从软件安装、界面认知到电路仿真、分析报告，手把手带你从零开始，轻松掌握电路设计与仿真技能,成为电子设计高手！
引言：为什么Multisim 11依然是电子工程师的“黄金搭档”？
在EDA（电子设计自动化）工具百花齐放的今天，为何我们还要回过头来学习一款相对“古老”的Multisim 11？答案很简单：经典永不过时。
Multisim 11作为National Instruments（NI）旗下的旗舰产品，以其直观的图形界面、丰富的元器件库、强大的仿真引擎和便捷的虚拟仪器，成为了全球无数高校电子工程、自动化专业学生以及广大电子爱好者的入门首选，它就像一块“电子面包板”，让你可以在电脑上安全、快速、低成本地验证电路设计的想法,是理论走向实践的完美桥梁。
本教程将为你铺就一条从Multisim 11“小白”到“熟练工”的清晰路径，无论你是电子专业的学生，还是刚入行的工程师，亦或是DIY爱好者,这份教程都将是你最贴心的学习伴侣。
第一章：准备工作——Multisim 11的安装与激活
万事开头难，但安装Multisim 11非常简单,只需几分钟。
1 软件获取
- 正版途径： 建议通过NI官方网站或授权经销商获取正版软件,以获得稳定的技术支持和更新。
- 版本说明： 本教程基于 Multisim 11.0 版本，其核心操作逻辑与其他11.x版本基本一致。
2 安装步骤（图文指引）
- 运行安装程序： 双击下载的安装文件（如
setup.exe）。 - 序列号输入： 在安装向导中，输入你的产品序列号，如果是教育版或试用版,按提示操作即可。
- 选择安装组件： 建议保持默认安装,它会包含所有必要的元器件库和功能模块。
- 等待安装完成： 安装过程大约需要10-20分钟,具体取决于你的电脑性能。
- 激活软件： 首次运行时，根据提示完成激活，对于教育版,通常需要学校提供的激活码。
【程序员小贴士】：安装路径建议选择非系统盘（如D盘），以便日后管理和重装系统时保留软件，安装完成后，建议将软件主程序（Multisim.exe）发送到桌面,方便日后启动。
第二章：初识界面——Multisim 11的核心工作区
打开Multisim 11，你会看到一个布局清晰的窗口,理解这个界面是高效工作的第一步。
- 菜单栏： 集中了所有软件命令，如文件、编辑、视图、仿真、工具等。
- 标准工具栏： 提供了常用操作的快捷按钮，如新建、打开、保存、缩放、运行/停止仿真等。
- 元器件工具栏： 这是设计的核心区域，点击不同的图标，可以打开相应的元器件库，放置电阻、电容、电源、芯片等。
- 仿真工具栏： 包含运行、暂停、停止、虚拟示波器、万用表等常用虚拟仪器。
- 设计工作区： 也就是我们常说的“面包板”,是你搭建电路的地方。
- 视图/描述框： 默认在右侧,可以显示选中元器件的详细信息或电路的描述。
- 电子表格视图： 默认在下方，用于快速编辑元器件的参数，如电阻值、电容容值等。
第三章：实战演练——你的第一个电路仿真

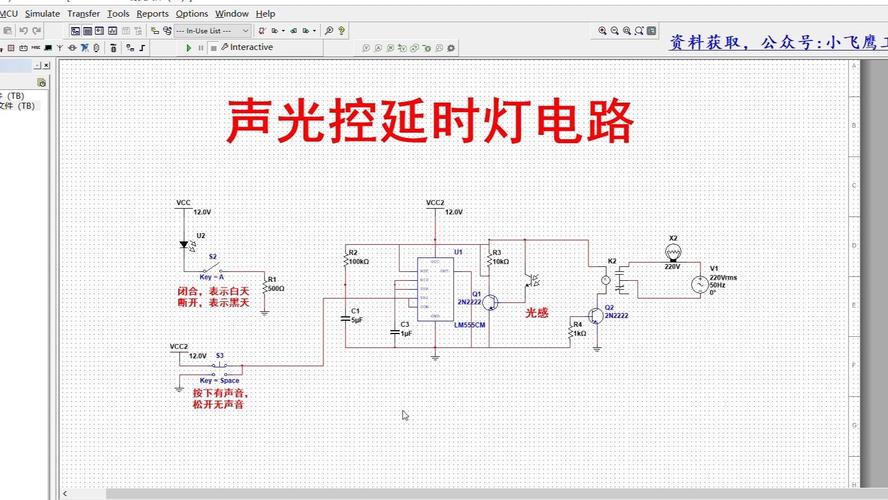

理论说再多，不如动手做一次，我们来设计一个最经典的电路：LED闪烁灯。
目标： 使用一个555定时器，驱动一个LED,使其以约1Hz的频率闪烁。
1 放置元器件
- 放置电源： 在元器件工具栏中，点击“放置源” -> “POWER_SOURCES” -> 选择“VCC”，在工作区点击放置，双击它，将电压值改为
+5V。 - 放置地： 同样在“放置源”中，选择“GROUND”,放置在工作区。
- 放置555定时器： 在“放置模拟器件”中，找到“TIMER” -> 选择“LM555CM”,放置在工作区。
- 放置电阻和电容： 在“放置基本器件”中，选择两个电阻（如
1kΩ）和一个电解电容（如10μF）,按需放置。 - 放置LED： 在“放置指示器”中，选择“LED”,放置在工作区。
2 连接电路
- 使用鼠标，将光标移动到元器件的引脚上,光标会变成一个带十字的圆圈。
- 点击并拖动鼠标到另一个元器件的引脚,即可完成连接。
- 连接技巧： Multisim支持自动布线，你只需点击起点和终点，如果需要手动调整线路,可以在连接后点击线路进行拖拽。
3 设置元器件参数
- 双击电阻，在弹出的窗口中修改“电阻值”（Resistance）为
100kΩ和1kΩ。 - 双击电容，修改“电容值”（Capacitance）为
10μF。 - 双击LED，确保其“正向电压”（Forward Voltage）等参数符合默认值。
4 添加虚拟仪器——示波器
- 为了观察LED两端的电压变化,我们需要一个示波器。
- 在仿真工具栏中，点击“示波器”（Oscilloscope）图标,将其拖放到工作区。
- 将示波器的正极探头连接到LED的阳极，负极探头（通常是接地端）连接到电路的地上。
5 运行仿真
- 点击仿真工具栏中的“运行”（绿色三角形）按钮。
- 你应该能看到示波器上出现了周期性的方波信号,工作区中的LED在以肉眼可见的速度闪烁。
恭喜你！ 你已经成功完成了第一个Multisim电路仿真,这就是Multisim的魅力所在！
第四章：进阶技巧——从仿真到分析
当你能熟练搭建电路后,就需要更深入的分析功能来验证和优化你的设计。

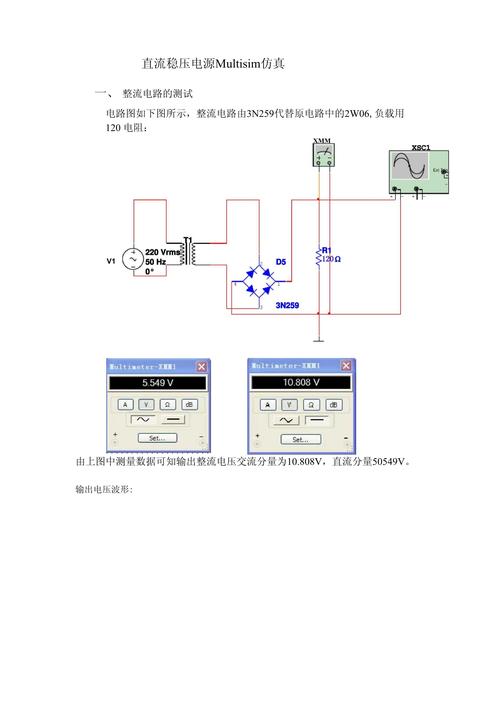

1 常用虚拟仪器
- 万用表： 测量电压、电流、电阻，最常用、最基础的仪器。
- 函数发生器： 产生正弦波、方波、三角波等标准信号源。
- 功率表： 测测电路的功率和功率因数。
- 逻辑分析仪： 用于分析数字电路的时序逻辑,是数字电路设计的利器。
2 仿真分析工具 这是Multisim的核心竞争力所在，它能告诉你电路“为什么”这样工作。
- 直流工作点分析： 分析电路在直流稳态下，各节点的电压和各支路的电流，是进行后续交流、瞬态分析的基础。
- 瞬态分析： 分析电路中某个节点电压或支路电流随时间变化的规律,我们的LED闪烁灯就是典型的瞬态分析。
- 交流扫描分析： 分析电路在不同频率信号下的响应（如幅频特性、相频特性），这对于滤波器、放大器等电路的设计至关重要。
- 参数扫描分析： 当你不确定某个元器件的最佳参数（如电阻值）时，可以设置一个范围，让Multisim帮你仿真出不同参数下的电路性能,从而找到最优解。
【程序员小贴士】：善用“虚拟仪器”进行快速调试，使用“仿真分析”进行深度验证，两者结合,能让你对电路的理解达到一个新的高度。
第五章：高效工作——Multisim 11的实用功能

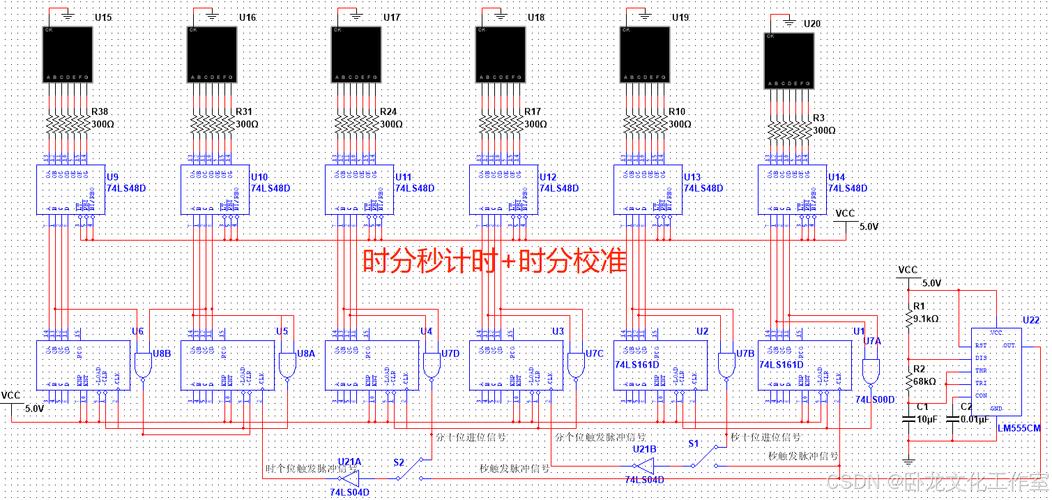

1 子电路与层次化设计 对于复杂的电路，可以将一部分功能模块（如一个电源模块、一个放大电路）创建成一个“子电路”，这就像编程中的“函数封装”，能让你的主电路图变得非常整洁,易于管理和复用。
2 电路注释与报告
- 添加文本： 使用“文本”工具，在电路图上添加说明、标题等信息。
- 生成报告： 通过“报告”菜单，可以生成包含元器件清单、仿真结果、材料清单等在内的专业文档,方便项目归档和交流。
3 导出与分享
- 导出为图片： 可以将电路图导出为PNG、JPG等格式,方便插入Word文档或PPT中。
- 导出为网表： 可以将电路连接信息导出为SPICE网表文件，与其他EDA软件（如PSPICE）进行数据交换。
第六章：常见问题与资源汇总
Q1: Multisim 11在Windows 10/11上能运行吗？ A: 可以，由于是32位程序，建议在Windows 10/11的32位模式下运行，或者通过兼容性模式（如Windows XP SP3）尝试，部分用户可能需要安装.NET Framework 3.5。
Q2: 仿真结果和实际电路差别很大怎么办？ A: 这很正常，仿真模型是理想化的，而实际元器件有寄生参数、温度效应等，检查你的模型是否准确，考虑加入更真实的模型（如考虑内阻的电源模型、ESR的电容模型）。
Q3: 元器件库里没有我想要的型号怎么办？
A: Multisim支持导入第三方SPICE模型，你可以在网上找到元器件的SPICE模型文件（通常是.lib或.sub格式），然后通过“工具” -> “数据库” -> “元器件向导”来创建并添加到你的库中。
学习资源推荐：
- NI官方社区： 提供最权威的文档和问答。
- Bilibili/YouTube： 搜索“Multisim 11 教程”，有大量视频教程可供学习,可视化效果更好。
- 高校课程网站： 许多大学的公开课或精品课程网站都提供基于Multisim的实验指导。
从Multisim 11出发，点亮你的电子设计之路
Multisim 11不仅仅是一款软件，更是一个强大的学习平台和设计工具，它将抽象的电路理论变得生动直观，让你在虚拟世界中“玩转”电子。
通过本教程的学习，你已经掌握了Multisim 11的核心操作，但请记住，熟能生巧，多动手，多思考，多尝试分析不同的电路，从简单的LED驱动，到复杂的微控制器系统,Multisim都将是你最忠实的伙伴。
打开你的Multisim 11，开始你的第一个项目吧！电子世界的无限可能,正等待你去探索和创造。
