LabVIEW 2025 教程：从零开始的图形化编程之旅

第一部分：LabVIEW 简介

什么是 LabVIEW？ LabVIEW (Laboratory Virtual Instrument Engineering Workbench) 是美国国家仪器公司开发的一种图形化编程语言，它使用“虚拟仪器”（VI, Virtual Instrument）的概念，通过连接图形化的函数、控件和指示器来构建程序，而不是像 C++ 或 Python 那样编写文本代码。

核心思想：

• 前面板: 这是用户交互界面，类似于仪器的操作面板，你可以在上面放置按钮、开关、图表、数值显示等控件和指示器。
• 程序框图: 这是程序的源代码，是图形化的，它通过“线缆”连接不同的“函数节点”，来定义数据如何流动和处理，即“数据流编程”。
• 图标/连接器: 这是 VI 的接口，允许其他 VI 调用它，实现模块化编程。

第二部分：安装与启动

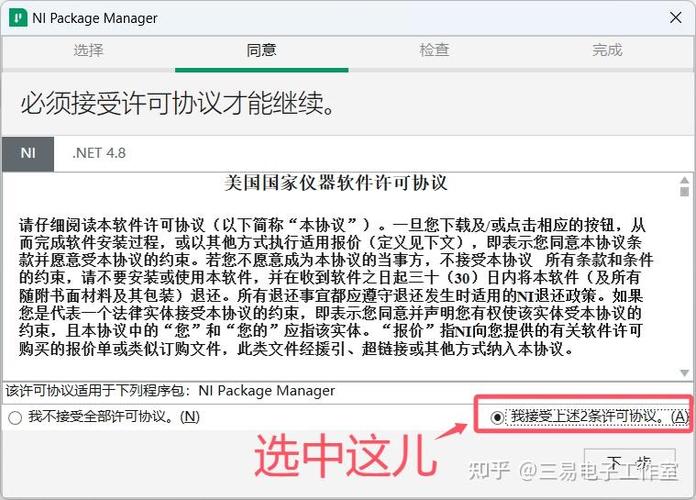

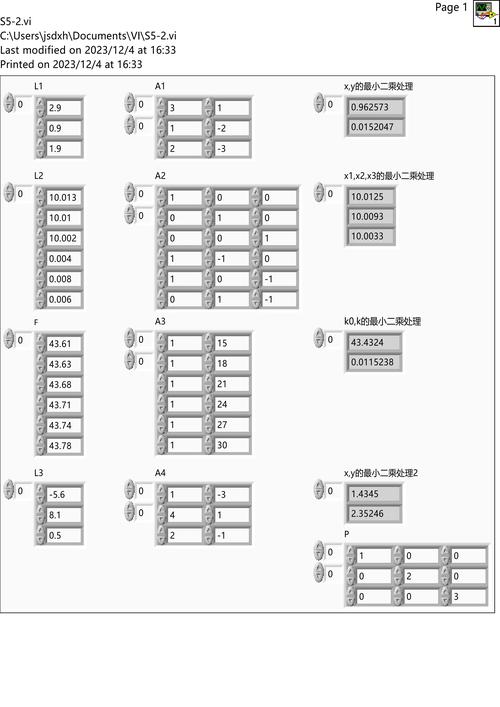

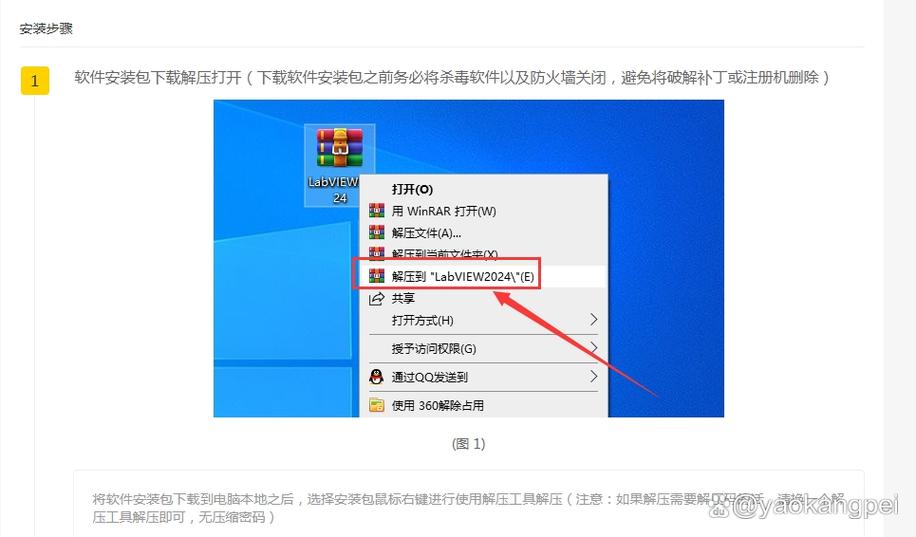

1. 安装： 如果你还没有 LabVIEW 2025，需要找到安装包并进行安装，这是一个非常古老的版本，可能不兼容较新的操作系统（如 Windows 11）或硬件驱动。
2. 启动： 安装完成后，启动 LabVIEW，你会看到一个启动窗口，可以选择创建新 VI 或打开现有文件。

第三部分：创建你的第一个 VI - "Hello, World!"

让我们通过一个最简单的例子来理解前面板和程序框图的关系。

步骤 1：创建新 VI

• 在启动窗口,点击 “文件” -> “新建”，然后选择 “VI”，或者直接点击启动窗口中的“新建 VI”图标。
• 你现在会看到两个窗口：一个是灰色的前面板，另一个是空白的程序框图。

步骤 2：设计前面板

• 在前面板上,右键单击空白处，会弹出“控件选板”。
• 在选板中,找到 “字符串” 类别。
• 将 “字符串指示器” 拖到前面板上，这个控件将用于显示文本。
• 你可以拖动它的边角来调整大小,也可以双击它，输入默认文本，"Hello, World!"。

步骤 3：设计程序框图

• 切换到程序框图窗口（可以点击菜单栏的“窗口” -> “显示程序框图”，或者按快捷键 Ctrl+E）。
• 你会发现,前面板上放置的“字符串指示器”在程序框图上变成了一个终端。
• 在程序框图上右键单击,弹出“函数选板”。
• 在选板中,找到 “编程” -> “字符串” 类别。
• 将 “格式化写入” 函数拖到程序框图上，这个函数的作用是将其他数据格式化为字符串。
• 连接数据流：
  • 将鼠标悬停在“格式化写入”函数的“输入字符串”端口上，鼠标会变成一个线轴。
  • 点击并拖动一条线缆,连接到程序框图上的“字符串指示器”终端上。
  • 你的程序框图看起来应该像这样：[格式化写入函数] -> [字符串指示器终端]

步骤 4：运行 VI

• 切换回前面板窗口。
• 点击工具栏上的 “运行” 按钮（一个绿色的箭头）。
• 你会看到前面板上的字符串指示器显示出了 "Hello, World!"，恭喜你，你成功创建了第一个 LabVIEW VI！

步骤 5：停止和保存

• 点击工具栏上的 “停止” 按钮（一个红色的方块）来停止程序。
• 点击 “文件” -> “保存”，给你的 VI 命名并保存（MyFirstVI.vi）。

第四部分：核心概念详解

数据流编程 LabVIEW 的执行顺序由数据流决定，一个函数节点只有在它的所有输入端口都获得数据后才会执行，并且执行后会向所有输出端口提供数据。 在上面的例子中，数据（字符串）从“字符串指示器”终端流向“格式化写入”函数，然后该函数的输出连接到指示器，最终显示在前面板上。

控件 与指示器

• 控件: 用于向程序输入数据，在程序框图上，它的数据流是输出的，数值输入框、停止按钮。
• 指示器: 用于显示程序产生的数据，在程序框图上，它的数据流是输入的，图表、数值显示。
• 如何区分？ 在前面板上，控件通常有，而指示器除了标签外，还有一个边框，在程序框图上，控件终端通常有一个粗边框。

常用函数介绍

• 数值函数: 加、减、乘、除、数值常量等。
• 布尔函数: 与、或、非、布尔常量等。
• 比较函数: 等于、大于、小于等。
• 结构函数:
  • While 循环: 只要条件满足，就不断执行内部的代码，类似于 C 语言的 while(1)。
  • For 循环: 执行固定次数的代码，类似于 C 语言的 for。
  • 条件结构: 相当于 if-else 语句，根据条件选择执行不同的代码分支。
  • 事件结构: 用于响应前面板上的用户事件（如点击按钮、改变数值）。

第五部分：进阶实例 - 简单计算器

让我们创建一个能计算两个数之和的 VI。

步骤 1：设计前面板

• 在前面板上放置：
  • 两个 “数值输入” 控件（来自“控件选板” -> “数值”），将它们的标签分别改为 “数值 A” 和 “数值 B”。
  • 一个 “数值指示器”，将它的标签改为 “结果”。

步骤 2：设计程序框图

• 切换到程序框图。
• 你会看到三个终端：两个“数值输入”终端（数据流出）和一个“数值指示器”终端（数据流入）。
• 从函数选板中,拖出一个 “加” 函数（“编程” -> “数值”）。
• 连接线缆：
  • 将“数值 A”终端连接到“加”函数的左输入端口。
  • 将“数值 B”终端连接到“加”函数的右输入端口。
  • 将“加”函数的输出端口连接到“结果”指示器终端。

步骤 3：运行和测试

• 切换回前面板,点击“运行”按钮。
• 在“数值 A”和“数值 B”输入框中输入任意两个数字，5 和 10。
• “结果”指示器会立即显示 15。

添加 While 循环： 为了让计算器可以反复使用，我们可以用 While 循环把它包起来。

1. 在程序框图上,拖出一个 While 循环（“编程” -> “结构”）。
2. 用鼠标拖出一个矩形框,把所有现有的节点和终端都包含进去。
3. While 循环的条件（通常是右下角的那个小方框）决定了循环何时停止，默认是“当值变为真时停止”，我们可以让它一直运行，直到用户点击一个“停止”按钮。
4. 在前面板上添加一个 “停止按钮”（“布尔” -> “停止按钮”）。
5. 将“停止按钮”的终端连接到 While 循环的条件端口上。
6. 运行 VI，现在你可以不断输入数值进行计算，点击“停止”按钮来结束程序。

第六部分：获取帮助和资源

LabVIEW 2025 自带了非常强大的帮助系统。

1. 上下文帮助:

   • 按快捷键 Ctrl+H，或者点击菜单栏的 “帮助” -> “显示上下文帮助”。
   • 当你把鼠标悬停在任何函数、控件或指示器上时，右侧的帮助窗口会显示其详细信息，包括功能、输入/输出端口的说明和用法示例，这是学习 LabVIEW 最快的方式！

2. LabVIEW 帮助:

   • 点击 “帮助” -> “LabVIEW 帮助”，这是一个完整的电子手册，涵盖了从基础到高级的所有主题。

3. 示例查找器:

   • 点击 “帮助” -> “查找示例”，这里包含了 NI 官方提供的数百个示例 VI，覆盖了数据采集、仪器控制、信号处理等各个方面，是学习特定功能的好方法。

4. 在线资源:

   • NI 官网: 搜索 "LabVIEW 2025 Manual" 或 "LabVIEW 2025 Tutorials" 可以找到官方文档。
   • YouTube: 搜索 "LabVIEW 2025 tutorial" 或 "LabVIEW for beginners"，有很多视频教程。
   • 社区论坛: NI 的官方社区和其他技术论坛是解决问题的好去处。

这份教程为你打开了 LabVIEW 2025 的大门，记住学习 LabVIEW 的关键：

• 多动手实践： 不要只看，跟着教程一步步做，然后自己尝试修改和创造。
• 善用帮助： Ctrl+H 是你的好朋友，遇到不懂的函数就查。
• 理解数据流： 始终思考数据是如何在程序框图中流动的，这是 LabVIEW 编程的核心。
• 模块化思维： 把复杂的功能拆分成一个个小的 VI，就像搭积木一样构建你的应用程序。

祝你学习愉快！
