AutoCAD 2010 新手入门完全指南
第一部分：准备工作与界面初识
1 什么是 AutoCAD？
AutoCAD（Auto Computer Aided Design）是由 Autodesk 公司开发的计算机辅助设计软件，它被广泛应用于建筑、工程、制造、电子、服装、航空航天等领域，用于创建精确的二维和三维图形。
2 启动 AutoCAD 2010
安装完成后,您可以通过桌面图标或开始菜单启动 AutoCAD 2010，启动后，会弹出一个“创建新图形”的对话框，通常我们选择“从草图开始”，并选择“英制”或“公制”（根据您的项目需求，国内一般选择“公制”）。
3 熟悉 AutoCAD 2010 工作界面
启动后,您会看到如下几个主要区域：
- 应用程序菜单: 界面左上角的“A”图标，是文件操作的集中地，如新建、打开、保存、打印、发布等。
- 快速访问工具栏: 位于界面顶部，默认包含最常用的命令，如新建、打开、保存、打印、放弃、重做，您可以右键点击它来自定义。
- 功能区: 界面上方最大的区域，是 AutoCAD 2010 的核心命令集合，它按不同任务（如“常用”、“插入”、“注释”、“视图”、“管理”）进行分类，每个分类下又有不同的面板。
- 绘图区: 屏幕中间最大的空白区域，是您绘制图形的地方，这里有一个十字光标，代表您的画笔。
- 命令行: 位于绘图区下方，是 AutoCAD 与您对话的窗口，您可以在这里输入命令、查看提示和反馈。新手一定要养成关注命令行的习惯！
- 状态栏: 位于界面最底部，显示当前光标的坐标，并包含许多重要的绘图辅助工具开关，如栅格显示、正交模式、对象捕捉、极轴追踪、动态输入等。
第二部分：基本绘图命令
这是最核心的部分,我们学习如何画出图形。
1 精确输入点坐标
在绘图前,必须学会如何告诉 AutoCAD 您想把东西画在哪里，AutoCAD 主要使用两种坐标系：
- 笛卡尔坐标系: 通过
(X, Y)坐标来定位点。100,50表示 X 坐标为 100，Y 坐标为 50 的点。 - 极坐标系: 通过
<距离<角度来定位点。100<45表示从上一点出发，距离 100，角度为 45 度的点。
输入方法：
- 在命令行中直接输入坐标,如
100,50，然后按回车。 - 打开动态输入（状态栏上），在光标旁的输入框中输入坐标，按回车或Tab键。

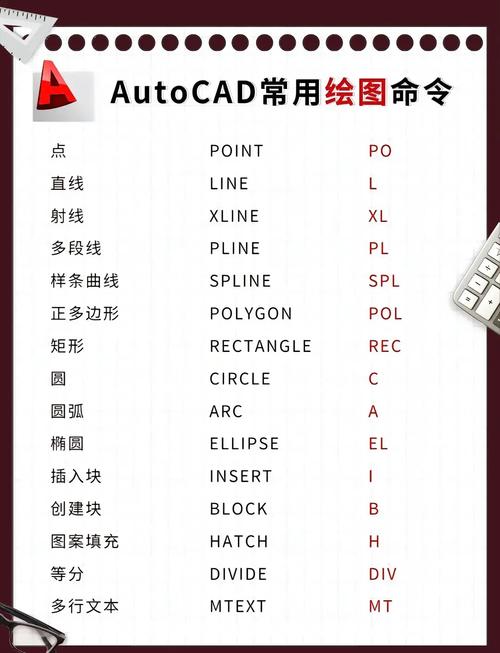

2 常用绘图命令
在功能区 > 常用 > 绘图面板中可以找到这些命令。
| 命令 | 名称 | 功能 | 简化命令 |
|---|---|---|---|
| LINE | 直线 | 绘制一条或多条首尾相连的直线段。 | L |
| CIRCLE | 圆 | 绘制一个圆。 | C |
| ARC | 圆弧 | 绘制一段圆弧。 | A |
| RECTANG | 矩形 | 绘制一个矩形。 | REC |
| POLYGON | 多边形 | 绘制一个正多边形。 | POL |
| HATCH | 图案填充 | 在一个封闭区域内填充指定的图案。 | H |
示例：绘制一个简单的门
- 在命令行输入
L，按回车。 - 在绘图区点击一下,确定起点。
- 打开正交模式（状态栏上，确保其按下），将光标向上移动，输入
900（门的高度），按回车。 - 将光标向右移动,输入
800（门的宽度），按回车。 - 将光标向下移动,输入
900，按回车。 - 输入
C（闭合），按回车，一个矩形门就画好了。
第三部分：图形修改与编辑
画错了怎么办？没关系，修改命令比绘图命令更常用。
1 选择对象
在执行修改命令前,必须先选择要修改的对象。
- 点选: 直接用鼠标左键单击对象。
- 窗口选择: 从对象的左上角向右下角拖出一个矩形框，只有完全在框内的对象才会被选中。
- 交叉选择: 从对象的右下角向左上角拖出一个矩形框，只要接触到框的对象都会被选中。
2 常用修改命令
在功能区 > 常用 > 修改面板中可以找到这些命令。
| 命令 | 名称 | 功能 | 简化命令 |
|---|---|---|---|
| ERASE | 删除 | 删除选中的对象。 | E |
| MOVE | 移动 | 将对象从一个位置移动到另一个位置。 | M |
| COPY | 复制 | 复制对象到一个或多个新位置。 | CO 或 CP |
| OFFSET | 偏移 | 创建一个与选定对象平行且等距的新对象。 | O |
| TRIM | 修剪 | 用其他对象的边界来剪切对象。 | TR |
| EXTEND | 延伸 | 将对象延伸到另一个对象的边界。 | EX |
| ROTATE | 旋转 | 围绕一个基点旋转对象。 | RO |
| SCALE | 缩放 | 按比例放大或缩小对象。 | SC |
| CHAMFER / FILLET | 倒角 / 圆角 | 在两条线之间创建斜角或圆角过渡。 | CHA / F |
示例：使用 TRIM 命令 假设您画了一个十字，想把它变成一个“十”字（即中间交叉部分被剪掉）。
- 画两条相交的直线。
- 输入
TR，按回车。 - 命令行提示“选择剪切边...”，直接按回车（表示所有对象都作为剪切边）。
- 分别点击两条直线在中间交叉部分,它们就会被剪掉。
第四部分：绘图辅助工具
这些工具是保证您绘图精确、高效的关键。
1 对象捕捉
这是最重要的辅助工具,它能让您的光标自动“吸附”到对象的特定点上，如端点、中点、圆心、交点等。
- 如何使用：
- 在状态栏上找到对象捕捉按钮，右键点击，选择“设置”。
- 在弹出的对话框中,勾选您需要的捕捉点，如“端点”、“中点”、“圆心”等，然后确定。
- 确保状态栏上的对象捕捉按钮是按下状态。
- 临时捕捉： 按住
Shift或Ctrl键，右键单击，可以在弹出的菜单中选择一次性的捕捉点。
2 栅格显示
在绘图区显示一个网格,就像坐标纸一样，帮助您直观地判断距离和位置，可以在“草图设置”中开启或关闭。
3 正交模式
开启后,您只能绘制水平和垂直的线，非常适合画建筑墙体或轴线。
4 极轴追踪
按预设的角度增量（如 15°）来追踪路径，方便画斜线，可以在“草图设置”中设置增量角。
第五部分：图层管理
图层就像透明的胶片,您可以把不同类型的对象画在不同的图层上，然后分别控制它们的显示、颜色和线型，这是组织复杂图形的必备技能。
- 在功能区 > 常用 > 图层面板中，点击“图层特性”按钮。
- 在弹出的对话框中,您可以：
- 新建图层: 点击“新建图层”按钮，创建一个新图层，可以命名为“墙体”、“门窗”、“家具”等。
- 设置颜色: 点击图层上的“颜色”方块，为该图层设置一种颜色，方便区分。
- 设置线型: 点击“线型”，为该图层设置不同的线型（如实线、虚线、中心线）。
- 设置线宽: 点击“线宽”，设置线条的粗细。
- 开关/冻结/锁定: 控制图层的可见性和可编辑性。
最佳实践： 在开始绘图前，先规划好图层，并将不同类型的对象绘制到对应的图层上。
第六部分：文字与标注
一张完整的图纸离不开文字说明和尺寸标注。
1 文字
- 命令：
TEXT或MTEXT(多行文字) - 操作： 在注释选项卡中找到文字工具。
MTEXT功能更强大，可以创建段落式文字，并设置字体、大小、对齐方式等。
2 尺寸标注
- 命令：
DIMLINEAR(线性标注),DIMALIGNED(对齐标注),DIMDIAMETER(直径标注),DIMRADIUS(半径标注) 等。 - 操作：
- 在注释选项卡中找到标注工具。
- 选择标注类型,如
DIMLINEAR。 - 依次点击要标注的两个端点。
- 移动光标到合适的位置,点击放置尺寸线。
- 标注样式： 如果您想统一所有标注的外观（如箭头大小、文字高度），可以创建和修改标注样式。
第七部分：文件操作与输出
1 保存文件
- 第一次保存： 点击“应用程序菜单 > 保存”，选择位置，输入文件名（后缀为
.dwg）。 - 另存为： “应用程序菜单 > 另存为”，可以保存为不同版本或不同格式（如
.dxf，用于与其他软件交换数据）。
2 打印图纸
- 输入
PLOT命令，或点击“应用程序菜单 > 打印”。 - 在“打印”对话框中，选择打印机、设置图纸尺寸、打印区域（通常选择“窗口”，然后在图纸上框选要打印的范围）、打印比例等。
- 点击“确定”即可打印。
学习建议与资源
- 多练习： 看十遍不如画一遍，找一些简单的建筑平面图、机械零件图来模仿绘制。
- 善用命令行： 记住常用命令的简化形式，直接输入命令比点击图标快得多。
- 利用帮助文档： AutoCAD 自带非常详尽的帮助文档 (F1 键)，遇到任何命令不懂，按 F1 查询即可。
- 寻找教程：
- 视频教程： 在 Bilibili、YouTube 等视频网站上搜索“AutoCAD 2010 教程”，有大量中文和英文视频，非常直观。
- 图文教程： 搜索“AutoCAD 2010 入门教程 PDF”，可以下载一些图文并茂的电子书。
- 从简单开始： 不要一开始就挑战复杂的图纸，先从画一条线、一个矩形开始，逐步学习组合、修改、标注。
祝您学习愉快,早日成为 AutoCAD 高手！
