学习路径建议
对于初学者,建议按照以下循序渐进的路径进行学习，这样能打好坚实的基础，避免后期遇到瓶颈。

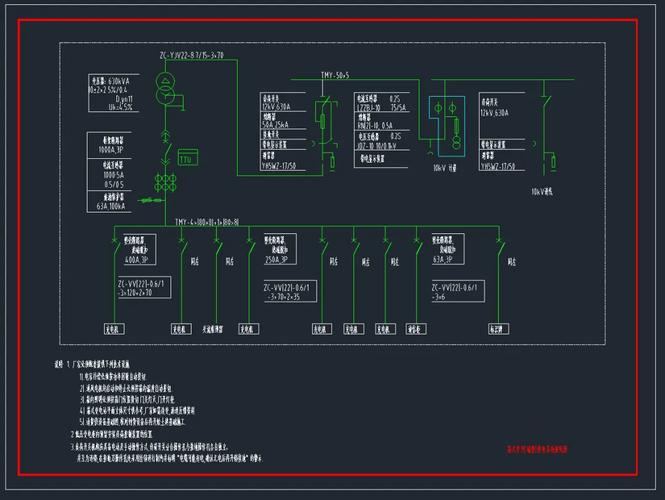

（图片来源网络，侵删）
AutoCAD 基础入门 (约1-2周)
这个阶段的目标是掌握AutoCAD的基本操作,无论什么专业，这都是必备技能。
- 界面熟悉： 认识功能区、命令行、状态栏、属性面板等。
- 基本操作： 文件的新建、打开、保存、导入导出。
- 绘图命令：
直线、多段线、圆、矩形、圆弧、文字等。 - 修改命令：
移动、复制、旋转、镜像、偏移、修剪、延伸、阵列、缩放等。 - 精确绘图： 极轴追踪、对象捕捉、对象捕捉追踪，这是画图的精髓，务必熟练掌握。
- 图层管理： 创建、命名、设置颜色、线型、线宽的图层，这是高效绘图的第一步。
- 尺寸标注与文字标注： 学会如何给图形添加尺寸和说明文字。
- 图块与属性块： 创建可重复使用的图块，特别是带属性的图块（如标高、设备编号），对电气图至关重要。
- 图纸布局与打印： 模型空间与图纸空间的切换，创建视口，设置打印比例和样式。
电气专业基础与规范 (约1周)
在掌握CAD基础后,需要了解电气图纸的基本规范和符号。
- 电气图纸分类： 系统图、原理图、接线图、平面布置图、电缆清册等。
- 制图规范： 了解国标或行业制图标准，如图纸幅面、比例、字体、线型等。
- 常用电气符号： 熟记常用电气图形符号，如：
- 强电： 开关、插座、灯具、配电箱、断路器、接触器、变压器等。
- 弱电： 网络、电话、电视、监控等点位符号。
- 回路编号： 学习如何给回路编号，如
WL1、2-`` 等。
电气AutoCAD 高级实战 (约2-4周)
这是将基础和规范应用到实际绘图中的阶段,也是提升最快的时候。
- 绘制电气原理图： 使用多线命令绘制导线，合理利用图块和图层，布局清晰。
- 绘制照明/插座平面图： 在建筑平面图基础上，布置灯具、开关、插座，并用正确的符号和线条连接。
- 绘制系统图： 学习如何绘制从总配电箱到各分配电箱的干线系统图。
- 绘制弱电综合布线图： 布置网络、监控、门禁等点位，并绘制管线走向。
- 使用外部参照： 将建筑图作为外部参照，避免原图被修改，提高协作效率。
- 图纸目录与标题栏： 学习如何制作标准的标题栏和图纸目录。
视频教程资源推荐
以下资源涵盖了从入门到精通的各个阶段,大部分都是免费的。

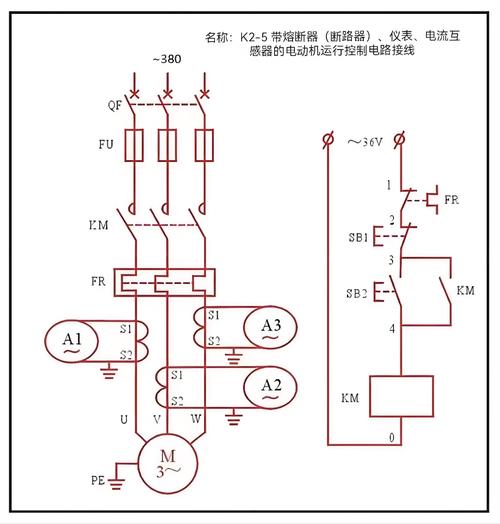

（图片来源网络，侵删）
国内平台 (Bilibili, 腾讯课堂等)
Bilibili是学习AutoCAD的绝佳平台,免费资源多，质量高。
-
Bilibili (B站)
- 搜索关键词：
电气CAD教程,AutoCAD电气入门,CAD电气制图,天正电气(天正是基于AutoCAD的电气专业插件，非常流行)。 - 推荐UP主/系列教程：
- CAD自学网：非常系统的教程，从基础到实战都有，讲解清晰，非常适合新手。
- 云景课堂：有大量AutoCAD和天正电气的免费课程，内容实用。
- 专注CAD教程：UP主讲解细致，有很多专项技巧的分享。
- 搜索“天正电气教程”：由于天正电气在行业内应用极广，专门学习它的教程会让你事半功倍，它会自动生成符合规范的符号和标注，大大提高效率。
- 搜索关键词：
-
腾讯课堂 / 网易云课堂
- 这两个平台有很多付费的系统课程,但经常有免费的基础课和体验课。
- 优点： 课程结构更系统，通常有作业和答疑，学习路径更清晰。
- 推荐： 搜索“电气CAD”，选择评价高、学员多的课程，很多培训机构会提供免费的基础章节作为引流。
国外平台 (YouTube)
YouTube是全球最大的视频平台,有大量高质量的英文教程，适合想提升英文和接触国际标准的用户。
- 搜索关键词：
AutoCAD Electrical Tutorial for Beginners,CAD Electrical Drawing,AutoCAD Electrical Schematic Design。 - 推荐频道：
- CAD Intent：讲解非常专业，有大量的实际项目案例。
- Autodesk AutoCAD：官方频道，有最权威的功能介绍和教程。
学习关键知识点与技巧
除了跟着视频学,这些“内功心法”同样重要。
-
图层是灵魂！
- 养成“按图层画图”的习惯，建立一个
照明线路层（黄色，细线），一个插座线路层（蓝色，细线），一个设备层（白色，中粗线），一个标注层（绿色，细线），这样管理起来一目了然，修改起来也极其方便。
- 养成“按图层画图”的习惯，建立一个
-
善用块和属性块
不要重复画同一个符号,把常用的灯具、开关、插座、配电箱等做成带属性的图块，这样不仅绘图快，而且修改时只需编辑块定义，所有图块都会自动更新。
-
掌握模板文件
- 创建一个属于自己的
.dwt模板文件，在里面设置好标准的图层、文字样式、标注样式、标题栏和图框，以后每次新建图纸，直接调用模板，省去大量重复设置时间。
- 创建一个属于自己的
-
快捷键是加速器
- 视频中会讲到,但一定要刻意练习，把常用命令的快捷键背下来，
L(直线),O(偏移),TR(修剪),CO(复制),X(分解) 等，熟练使用快捷键，绘图效率能提升数倍。
- 视频中会讲到,但一定要刻意练习，把常用命令的快捷键背下来，
-
从临摹开始
初学时,找一套完整的、优秀的电气图纸（可以从设计院网站或资源论坛下载），不要试图一次画完，先从临摹一张简单的照明平面图开始，模仿它的图层设置、符号画法和布局，理解“为什么这么画”比“怎么画”更重要。
软件选择
- AutoCAD：基础，通用，所有教程都基于此。
- AutoCAD Electrical：Autodesk官方的电气专业版，内置了大量电气符号、宏命令和报表功能，功能非常强大，但学习曲线稍陡，且正版价格昂贵。
- 天正电气：国内最主流的电气CAD软件，是基于AutoCAD的二次开发插件，它完美符合国内制图规范，符号库和工具集非常丰富，能极大提高绘图效率，对于在国内工作的电气设计师来说，强烈建议学习天正电气。
学习电气AutoCAD是一个“理论+实践”的过程。
- 打基础：花1-2周时间，跟着B站或腾讯课堂的教程，把AutoCAD的基本操作和电气符号搞懂。
- 学规范：了解电气图纸的基本构成和画法规则。
- 练实战：找一套图纸，从临摹开始，动手画，遇到问题再回头看视频或查资料。
- 提效率：掌握图层、块、模板和快捷键，让你的绘图速度和质量实现质的飞跃。
祝你学习顺利,早日成为电气CAD制图高手！
