AutoCAD工程制图教程该怎么学?

AutoCAD 工程制图完整教程

第一部分:基础入门篇

目标: 熟悉 AutoCAD 界面,掌握最核心的绘图和修改命令,能够绘制简单的二维图形。

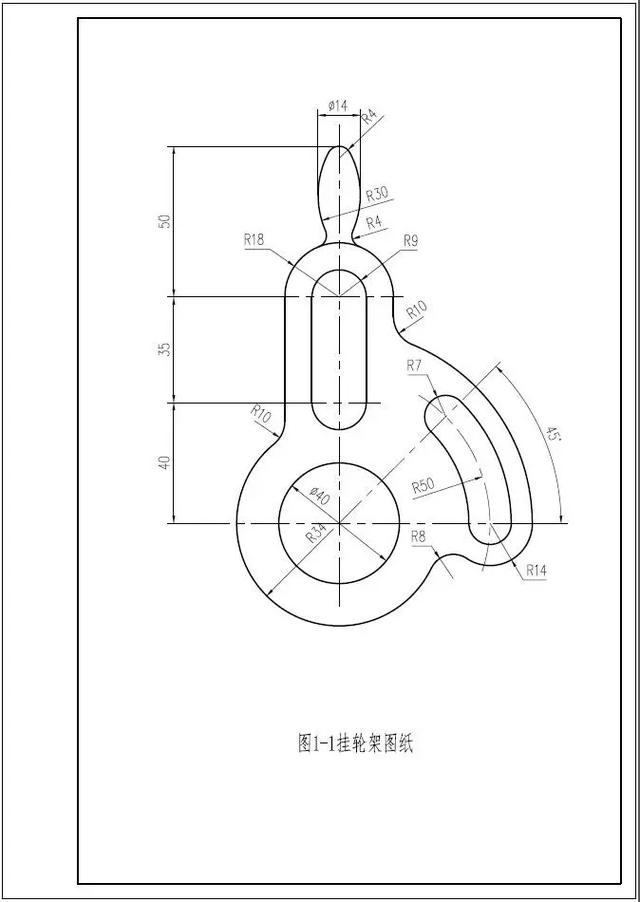

AutoCAD工程制图教程该怎么学?-图1
(图片来源网络,侵删)

第一章:初识 AutoCAD

  1. 什么是 AutoCAD?

    AutoCAD (Auto Computer Aided Design) 是由 Autodesk 公司开发的计算机辅助设计软件,它是全球最广泛使用的二维、三维设计和绘图工具之一,尤其在机械、建筑、电气、土木工程等领域是行业标准。

  2. 启动与界面介绍

    • 启动: 双击桌面图标或从开始菜单启动。
    • 工作空间: 切换到“草图与注释”工作空间,这是最常用的二维绘图界面。
    • 界面核心元素:
      • 应用程序菜单: 左上角的“A”图标,用于新建、打开、保存、打印文件等。
      • 快速访问工具栏: 位于界面顶部,常用命令的快捷方式。
      • 功能区: 界面上方最大的区域,按“选项卡”(如“常用”、“插入”、“注释”)和“面板”(如“绘图”、“修改”、“图层”)组织命令,这是最常用的命令区域。
      • 绘图区: 中间最大的空白区域,你的图纸就在这里绘制。
      • 命令行: 绘图区下方,用于输入命令、查看提示和反馈。新手务必养成时刻关注命令行的习惯!
      • 状态栏: 位于界面最底部,显示光标坐标、绘图辅助工具(如栅格、正交、对象捕捉等)的开关状态。

第二章:绘图准备

  1. 文件操作

    AutoCAD工程制图教程该怎么学?-图2
    (图片来源网络,侵删)
    • NEW / QNEW:新建一个图形文件,通常会使用一个模板文件(.dwt),模板里预设了图层、文字样式、标注样式等。
    • OPEN:打开已有的图形文件。
    • SAVE / QSAVE:保存文件。
    • SAVEAS:将文件另存为新的名称或格式(如 .dwg, .dxf, .pdf)。
  2. 单位设置

    • UNITS 命令:设置图形的长度、角度单位及精度,机械图常用“毫米”,建筑图也常用“毫米”。
  3. 图形界限

    • LIMITS 命令:设置一个虚拟的绘图区域,相当于你绘图的“图纸大小”,设置后,使用 ZOOM -> ALL 命令来显示整个界限。

第三章:核心绘图命令

这是绘制图形的基础,请务必熟练掌握。

命令 中文名 功能 常用输入方式
LINE 直线 绘制一条或多条首尾相连的直线段 L
XLINE 构造线 绘制无限长的直线,通常用作辅助线 XL
PLINE 多段线 绘制可以包含直线和圆弧的单一对象,可设置宽度 PL
CIRCLE 绘制圆 C
ARC 圆弧 绘制圆弧 A
RECTANG 矩形 绘制矩形 REC
POLYGON 正多边形 绘制3-1024边的正多边形 POL
HATCH 图案填充 在封闭区域内填充预定义的图案(如剖面线) H

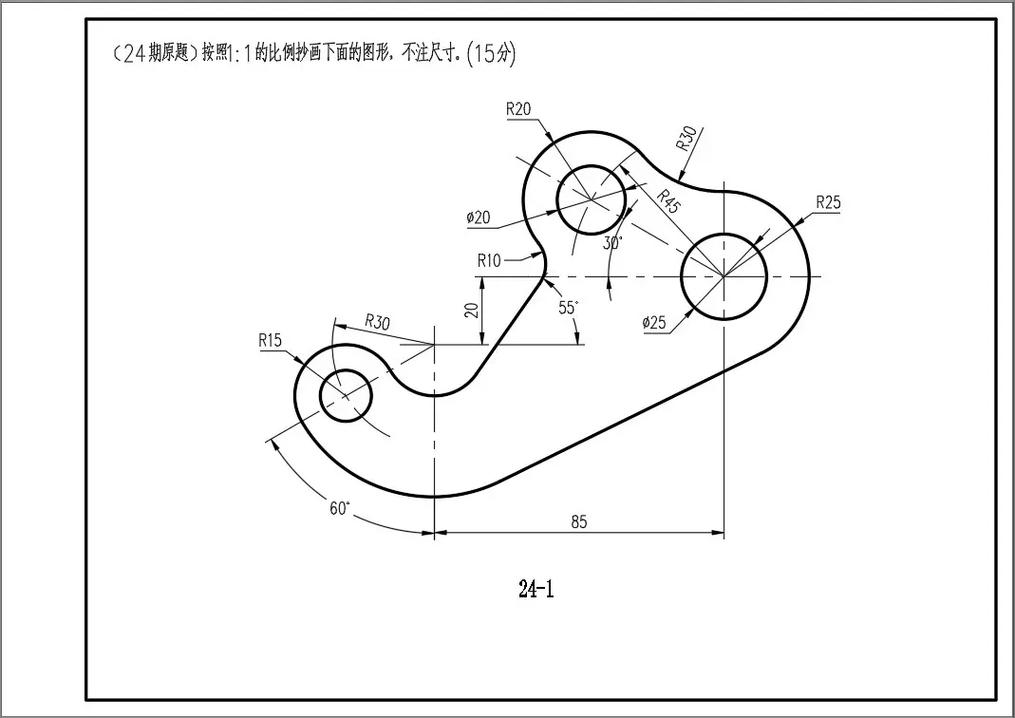

练习: 尝试绘制一个简单的机械零件轮廓,如一个带圆孔的矩形板。

AutoCAD工程制图教程该怎么学?-图3
(图片来源网络,侵删)

第四章:核心修改命令

图形很少一次画对,修改命令是编辑图形的关键。

命令 中文名 功能 常用输入方式
ERASE 删除 删除选中的对象 E
COPY 复制 复制选中的对象到指定位置 CO / CP
MOVE 移动 移动选中的对象到指定位置 M
ROTATE 旋转 围绕一个基点旋转对象 RO
SCALE 比例缩放 按比例放大或缩小对象 SC
OFFSET 偏移 创建与选定对象平行且等距的新对象(非常常用!) O
TRIM 修剪 修剪对象以与其他对象的边相交 TR
EXTEND 延伸 将对象延伸到其他对象的边 EX
BREAK 打断 在两点之间打断对象或将对象一分为二 BR
CHAMFER / FILLET 倒角 / 圆角 在两条线之间创建倒角或圆角过渡 CHA / F

练习: 在之前绘制的矩形板上,使用 OFFSET 绘制内边框,使用 FILLET 对四个角进行圆角处理。

第五章:精确绘图辅助工具

这些工具是保证绘图精度和效率的灵魂。

  1. 对象捕捉

    • 作用: 鼠标指针自动“吸附”到对象的特定几何点上,如端点、中点、圆心、交点等。
    • 设置: 右键单击状态栏的“对象捕捉” -> “设置”,或在命令行输入 OSNAP,在弹出的对话框中勾选你需要的捕捉点。
    • 临时捕捉: 在绘图过程中,可以按住 Shift + 右键,临时调出捕捉菜单。
  2. 极轴追踪

    • 作用: 按预设的角度增量(如90°、45°)来追踪路径。
    • 设置: 右键单击状态栏的“极轴追踪” -> “设置”,可以设置增量角。
  3. 动态输入

    • 作用: 在光标附近显示命令提示和输入框,无需看命令行即可输入。
    • 建议: 初学者可以开启,熟练后可根据个人习惯决定是否关闭。

第二部分:规范与效率篇

目标: 学习图层管理、文字标注和尺寸标注,使图纸符合工程规范,并大幅提升绘图效率。

第六章:图层管理

图层相当于一张张透明的图纸,你可以把不同类型的对象(如轮廓线、中心线、尺寸线、文字)放在不同的图层上,方便统一管理和修改。

  1. 图层特性管理器

    • LAYER / LA 命令打开图层管理器。
    • 核心概念:
      • 新建图层: 点击“新建图层”按钮。
      • 图层名: 为图层命名,如“轮廓线”、“中心线”、“尺寸”、“文字”。
      • 颜色: 为图层设置不同颜色,方便区分。国标规定: 粗实线用白色/黑色,细实线用白色/黑色,中心线用红色,尺寸线用蓝色,文字用绿色。
      • 线型: 为图层设置线型,如 Continuous (实线), CENTER (中心线), DASHED (虚线),加载线型时,在“加载或重载线型”对话框中找到 acadiso.lin 文件并加载。
      • 线宽: 为图层设置线宽。国标规定: 粗实线线宽为 0.5mm,细线线宽为 0.25mm,在状态栏开启“线宽”显示,才能看到线宽效果。
  2. 图层操作

    • 置为当前: 双击图层名,将其设为当前绘图层。
    • 开关/冻结/锁定: 控制图层的可见性和可编辑性。

练习: 创建“轮廓线”(白色,Continuous,0.5mm)、“中心线”(红色,CENTER,0.25mm)、“尺寸”(蓝色,Continuous,0.25mm)三个图层,并将不同对象绘制在对应的图层上。

第七章:文字与表格

  1. 文字样式

    • STYLE 命令:设置文字的字体、高度、宽度比例等,工程制图通常使用仿宋体或 gbenor.shx / gbeitc.shx 等西文字体。
  2. 单行文字

    • TEXT / DTEXT 命令:创建一行或多行独立的文字,适合输入简短的注释。
  3. 多行文字

    • MTEXT 命令:创建一个段落文字块,功能强大,支持插入符号、设置段落格式等。推荐使用。

第八章:尺寸标注

尺寸是工程图的“语言”,必须准确、清晰、规范。

  1. 标注样式

    • DIMSTYLE / D 命令:打开标注样式管理器。
    • 核心设置:
      • 线: 设置尺寸线、尺寸界线的颜色、线宽等。
      • 符号和箭头: 设置箭头样式(通常用实心闭合箭头)、箭头大小。
      • 文字: 设置文字样式、文字高度、文字位置。
      • 主单位: 最关键! 设置单位格式(小数)、精度(0.00)、小数分隔符(句点)、前缀/后缀(如添加 "Ø" 符号)。
      • 换算单位/公差: 根据需要设置。
  2. 常用标注命令

    • DIMLINEAR / DLI:线性标注(水平和垂直尺寸)。
    • DIMALIGNED / DAL:对齐标注(倾斜对象的尺寸)。
    • DIMRADIUS / DRA:半径标注。
    • DIAMETER / DDI:直径标注。
    • DIMANGULAR / DAN:角度标注。

练习: 为之前绘制的图形添加符合国标的尺寸标注。


第三部分:高级与实战篇

目标: 学习块、属性、图纸布局和打印,达到准专业水平。

第九章:块

块是多个对象的组合,可以作为一个整体来操作。

  1. 创建块

    • BLOCK / B 命令:将选定的对象创建为内部块,只能在当前文件中使用。
    • 定义属性: 在创建块之前,使用 ATTDEF 命令为块添加可变的文本信息(如表面粗糙度值、零件编号)。
  2. 写块

    • WBLOCK / W 命令:将块或对象保存为一个独立的 .dwg 文件,可以在任何文件中插入。
  3. 插入块

    • INSERT / I 命令:将已创建的块或外部文件插入到当前图形中。

应用: 将表面粗糙度符号、标题栏、常用螺栓螺母等创建成带属性的块,极大提高重复性工作的效率。

第十章:图纸布局与打印

模型空间是绘制图形的地方,而图纸布局是用于安排视图和打印出图的地方。

  1. 布局切换

    在绘图区底部有“模型”和“布局1”、“布局2”等选项卡,从“模型”切换到“布局”。

  2. 创建视口

    • 在布局空间,使用 VIEWPORT 命令创建一个或多个视口。
    • 视口是一个窗口,透过它可以看到模型空间的内容。
    • 可以在视口内缩放、平移,以显示需要的图形比例。
  3. 设置打印比例

    • 双击视口内部进入模型空间,使用 ZOOM -> 1/XP 命令设置视口比例,输入 1/100,则比例为 1:100。
    • 在视口外双击返回布局空间。
  4. 打印

    • PLOT / Ctrl+P 命令:打开打印对话框。
    • 关键设置:
      • 打印机/绘图仪: 选择你的打印机或打印为PDF。
      • 图纸尺寸: 选择你需要的纸张大小(如 A4, A3)。
      • 打印区域: 选择“布局”。
      • 打印比例: 选择 1:1,因为比例已经在布局的视口中设置好了。
      • 打印样式表: 非常重要! 选择一个 .ctb 文件(颜色相关打印样式),用于将不同颜色的图层打印成不同的线宽,设置所有颜色为“打印”,但红色(中心线)的线宽为 0.18mm,白色(轮廓线)的线宽为 0.50mm。

第十一章:实用技巧与快捷键

  • 快捷键: 命令行输入命令缩写是最高效的方式,务必记住常用命令的快捷键。
  • 选择技巧:
    • 从左到右框选(窗口选择):只有完全在框内的对象才被选中。
    • 从右到左框选(窗交选择):与框相交或完全在框内的对象都被选中。
  • 特性匹配:
    • MATCHPROP / MA 命令:将一个对象的属性(如图层、颜色、线型)复制给其他对象,非常高效。
  • 查询命令:
    • DIST:测量两点间距离。
    • AREA:测量封闭区域面积。
    • LIST / LI:查询对象的详细信息。

第四部分:学习资源与建议

  1. 官方资源:

    • Autodesk Knowledge Network: 官方最权威的帮助文档和教程。
    • AutoCAD 学习中心: 软件内置的学习模块。
  2. 在线视频教程:

    • Bilibili (B站): 搜索“AutoCAD 教程”,有大量免费且优质的中文视频,从入门到精通应有尽有,推荐关注一些专业的 UP 主。
    • YouTube: 国外优秀教程资源,如 CAD Intent, Infinite Skills 等。
  3. 练习与实战:

    • 抄图: 找一些简单的机械零件图或建筑平面图,尝试一模一样地画出来,这是最好的练习方式。
    • 参与项目: 哪怕是课程设计或个人小项目,完整地走一遍流程(画图 -> 标注 -> 布局 -> 打印)。
  4. 建议:

    • 坚持练习: CAD 是一门“手艺”,熟能生巧,每天练习半小时比周末突击一天效果好得多。
    • 注重规范: 从一开始就养成良好的图层、文字、标注习惯,这会让你受益终身。
    • 多思考: 画图前先想好“用什么命令最快?”“这个对象应该放在哪个图层?”,而不是无脑地画。

祝你学习顺利,早日成为 AutoCAD 高手!
