ArtCAM 2008 是一款非常经典的浮雕设计和加工软件，虽然现在已被更先进的 Fusion 360 (ArtCAM 插件) 所取代，但因其界面直观、功能稳定，至今仍有不少用户在使用，尤其是在浮雕、模具、木工等领域。

这份教程将从 入门基础、核心功能、学习路径、资源推荐 四个方面展开，帮助您系统地学习 ArtCAM 2008。

第一部分：入门基础 - 认识 ArtCAM 2008

在开始之前,首先要了解 ArtCAM 的核心设计思想：“从矢量到三维”，您不直接在三维空间里建模，而是通过创建二维的矢量图形，然后赋予这些图形不同的“刀具路径”和“高度”，从而生成三维浮雕模型。

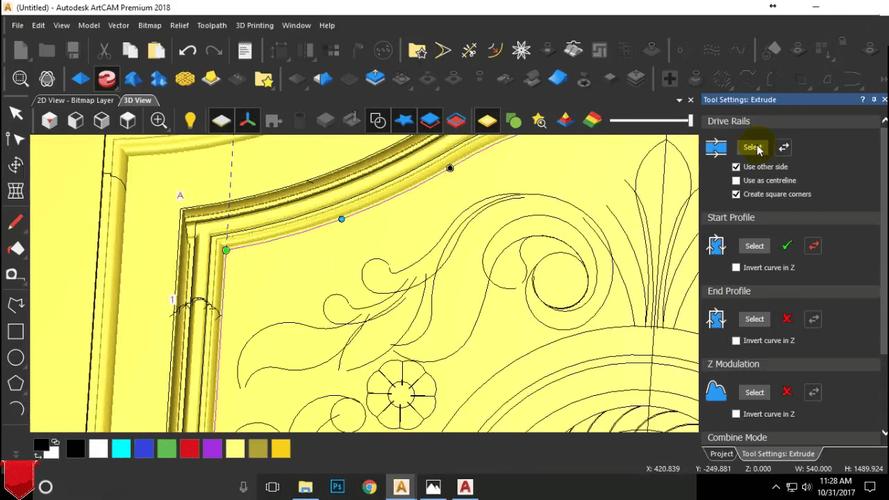

软件界面概览

启动 ArtCAM 2008 后，您会看到几个主要窗口：

• 菜单栏: 包含所有命令，如文件、编辑、视图、创建、修改、生成、刀具路径等。
• 工具栏: 将常用命令以图标形式展示，方便快速调用。
• 矢量视窗: 这是您进行二维设计的“画布”，用于绘制、编辑和放置矢量图形。
• 三维视窗: 这是您查看和编辑三维浮雕模型的“窗口”。
• 状态栏: 显示鼠标坐标、当前图层、提示信息等。
• 项目管理器: 显示和管理图层、矢量、模型、刀具路径等。

基本概念

• 矢量: 二维图形，如点、线、圆、文字、复杂轮廓等，它们是构建浮雕的基础。
• 浮雕: 由矢量生成的三维模型，浮雕由不同高度的“像素”组成。
• 图层: 类似于 Photoshop 中的图层，用于管理不同的矢量、模型和刀具路径，使结构更清晰。
• 刀具路径: 机床加工的指令，它告诉机床刀具在三维空间中如何移动，从而切削出您设计的模型，这是连接设计与制造的关键。

第二部分：核心功能与操作流程

一个完整的 ArtCAM 2008 项目通常遵循以下流程：

创建和编辑矢量

这是所有工作的起点。

1. 绘制矢量:

   • 使用 Create (创建) 菜单下的命令绘制基本图形（线、矩形、圆等）。
   • 使用 Create -> Text (文本) 创建文字。注意： 导入文字后，通常需要使用 Shatters Font (字体打散) 命令将其转换为可编辑的矢量路径。
   • 使用 File -> Import (导入) 导入外部矢量文件（如 AI, DXF, EPS）。

2. 编辑矢量:

   • 选择: 使用 Select (选择) 工具框选或点选矢量。
   • 变换: 使用 Modify (修改) -> Transform (变换) 下的命令进行移动、旋转、缩放、镜像等操作。
   • 布尔运算: 这是非常强大的功能，用于组合或修剪矢量。
     • Union (并集): 将多个重叠的矢量合并成一个。
     • Subtract (差集): 用一个矢量“挖掉”另一个矢量。
     • Intersect (交集): 只保留矢量重叠的部分。
   • 清理: 使用 Vectors (矢量) -> Cleanup Vectors (清理矢量) 来删除重复的线、过短的线等，确保矢量干净整洁。

从矢量生成三维浮雕

这是将二维设计转化为三维模型的关键步骤。

1. 创建新的浮雕模型:

   • 点击 File -> New (新建)，设置模型尺寸（长、宽、高度），高度可以设置大一些，后续再调整。
   • 这时会同时打开矢量视窗和三维视窗。

2. 主要生成工具:

   • 浮雕:

     • Create Relief -> From Vector (从矢量创建浮雕): 这是最常用的工具，选择一个或多个矢量，设置浮雕高度、倾斜角度等参数，即可生成基础的浮雕。
     • Create Relief -> From Vector Layers (从矢量图层创建浮雕): 可以将一个图层上的所有矢量一次性生成浮雕。
     • Create Relief -> 3D Text (三维文字): 直接生成带三维效果的艺术字。

   • 投影:

     • Create Relief -> Project Vector (投影矢量): 将一个二维矢量“投影”到现有的三维模型表面，形成凸起或凹陷的纹理，这是制作精细纹理（如木纹、石材肌理）的利器。

   • 融合:

     • Create Relief -> Relief Fusion (浮雕融合): 将两个或多个浮雕模型合并在一起，可以选择融合方式（如相加、相减、取最大值等），用于组合复杂的浮雕。

   • 变形:

     • Create Relief -> Relief Deformation (浮雕变形): 对现有浮雕进行扭曲、弯曲、倾斜等操作，创造出更生动的效果。

编辑和优化三维模型

生成模型后,可能需要进行精细调整。

• 编辑浮雕:

  • 使用 Relief (浮雕) 菜单下的命令。
  • Smooth (平滑): 对模型表面进行平滑处理，消除锯齿。
  • Flip (翻转): 将浮雕进行镜像，用于制作模具。
  • Calculate (计算): 在修改某些参数后，重新计算模型。

• 使用像素编辑器:

  • 这是 ArtCAM 的特色功能，可以像编辑图片一样直接在三维模型上进行“绘画”。
  • 点击 Relief -> Pixel Editor (像素编辑器)，可以在三维视窗中直接拖动鼠标来升高或降低模型表面的局部区域，非常适合做最后的细节调整。

生成刀具路径

这是将您的数字模型转化为物理产品的最后一步。

1. 设置刀具:

   • 在 Toolpaths (刀具路径) 菜单下，首先需要定义您将要使用的刀具。
   • Toolpaths -> Tool Database Manager (刀具数据库管理器)，可以添加、编辑刀具信息（刀具类型、直径、刀尖半径等）。

2. 选择加工策略:

   • ArtCAM 提供了丰富的加工策略，针对不同的加工需求。
   • 粗加工:
     • 3D Roughing (三维粗加工): 快速去除大量材料，为精加工做准备。
   • 精加工:
     • 3D Finishing (三维精加工): 使用球刀沿着模型表面进行精细切削，获得最终形状，这是最常用、最核心的策略。
     • Pencil Toolpath (铅笔刀路): 用于加工清角或狭窄的凹槽。
     • Profile Toolpath (轮廓刀路): 用于切削模型的边界或二维轮廓。
     • Drilling (钻孔): 用于钻孔。

3. 设置参数并计算:

   • 选择加工策略后,会弹出参数设置对话框，您需要设置：
     • 刀具: 选择一把合适的刀具。
     • 公差: 决定加工的精度，值越小越精细，但计算时间和加工时间越长。
     • 下刀/行距/主轴转速/进给速度: 这些是加工工艺参数，直接影响加工质量和效率，需要根据您的机床和材料进行设置。
   • 设置完成后,点击计算，ArtCAM 就会生成刀具路径。

4. 模拟和后处理:

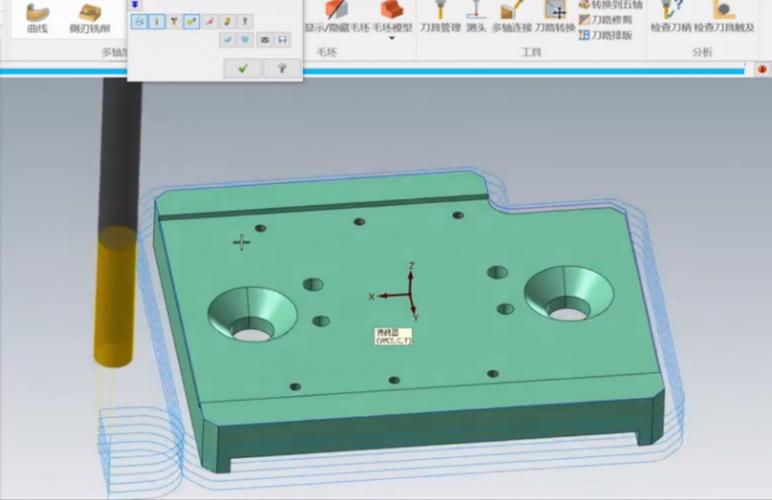

   • 模拟: 使用 View -> Toolpath Simulation (刀具路径模拟) 可以在软件内观看刀具的走刀过程，检查有无碰撞。
   • 后处理: 这是最后一步，将 ArtCAM 生成的刀具路径（.tap 文件）转换成您的 CNC 机床能够识别的特定代码（如 G 代码）。
   • File -> Export Toolpath (导出刀具路径)，选择对应机床的后处理器（.pst 文件），即可生成 .nc, .g 等格式的文件。

第三部分：学习路径建议

对于初学者,建议按以下顺序学习：

1. 第一周：熟悉界面与基础矢量操作

   • 目标：能够独立绘制、编辑和导入矢量图形。
   • 练习：绘制一个简单的商标，练习布尔运算（比如一个圆和一个五角星的组合）。

2. 第二周：掌握基础三维生成

   • 目标：熟练使用“从矢量创建浮雕”和“投影矢量”功能。
   • 练习：用文字和简单图形制作一个平面的浮雕，然后尝试用一张木纹图片的矢量投影到这个浮雕上。

3. 第三周：学习模型编辑与融合

   • 目标：能够对模型进行平滑、翻转，并能将多个简单的浮雕组合成一个复杂的模型。
   • 练习：制作两个独立的浮雕，然后使用“浮雕融合”将它们组合在一起。

4. 第四周：入门刀具路径

   • 目标：了解不同刀具的区别，学会生成基础的 3D 精加工刀具路径，并进行模拟。
   • 练习：为您之前做的浮雕模型生成一个 3D 精加工刀路，并观察模拟效果。

5. 第五周及以后：综合项目与进阶

   • 目标：完成一个完整的小项目，从设计到生成 G 代码。
   • 进阶学习：学习更复杂的加工策略（如等高加工、摆线加工）、使用“像素编辑器”做精细雕刻、学习如何设置多工序加工（先粗加工，再精加工）。

第四部分：学习资源推荐

由于 ArtCAM 2008 比较老旧，官方资源已不多，但社区资源依然丰富。

1. 视频教程 (首选)

   • YouTube: 搜索 "ArtCAM 2008 tutorial" 或 "ArtCAM浮雕教程"，有大量英文和中文的视频教程，从入门到精通都有，一些经典的教程频道虽然不是专门为 2008 版，但核心操作是相通的。
   • Bilibili (B站): 搜索 "ArtCAM 教程"，B站是国内学习 ArtCAM 的最佳平台之一，有大量中文用户分享的录屏和教学视频，非常实用。

2. 文档与手册

   • ArtCAM 2008 User Guide (用户手册): 这是最权威的资料，安装软件时通常会附带，或者在安装目录下可以找到，遇到具体功能问题时，查阅手册是最佳选择。
   • 在线论坛:
     • CNCZone.com: 国际知名的 CNC 社区，有专门的 ArtCAM 板块，可以搜索历史问题或发帖提问。
     • 国内 CNC 论坛/贴吧: 如“精雕吧”、“CNC爱好者论坛”等，也能找到一些相关的讨论和资料。

3. 练习文件

   在网上搜索 "ArtCAM sample files" 或 "ArtCAM 练习文件"，下载一些现成的模型和项目文件，自己尝试去拆解、修改和重新生成刀具路径，是学习最快的方法之一。

学习 ArtCAM 2008 的核心在于 “多练”，从一个简单的项目开始，比如制作一个带浮雕的钥匙扣或一个小型木雕，完整地走一遍从矢量到 G 代码的流程，遇到问题，多利用视频教程和社区资源进行搜索和学习，只要坚持练习，很快就能掌握这款强大而经典的软件。
