第一部分：Visio 2007 基础入门
什么是 Visio 2007？
Visio 2007 是一款专业的图表绘制软件，它通过拖拽形状、连接线和添加文本来创建各种类型的图表,它的核心优势在于：
（图片来源网络，侵删）
- 模板和形状库： 内置了大量针对不同场景的模板（如流程图、网络图、 floor plan 等）和现成的形状,无需从零开始。
- 拖拽式操作： 操作直观，上手快,无需复杂的绘图知识。
- 数据链接： 可以将图表与外部数据（如 Excel 表格）链接,实现图表的动态更新。
- 专业美观： 能轻松创建出专业、清晰、具有商业水准的图表。
启动 Visio 2007 并认识界面
启动 Visio 2007 后，您会看到 “开始工作” 窗格,这是您创建新图表的起点。

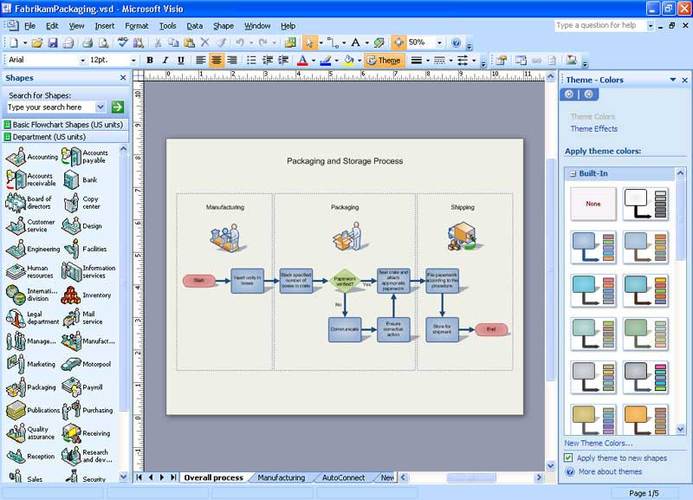

主要界面组成部分：
- 菜单栏: 包含所有命令，如“文件”、“编辑”、“视图”、“插入”等。
- 工具栏: 将常用命令以图标形式展示，方便快速访问，标准”工具栏（新建、打开、保存、打印）和“格式”工具栏（字体、颜色、线条样式）。
- 形状窗格: 位于左侧，这是 Visio 的核心，您在这里选择模板后，会看到该模板对应的形状,您可以直接拖拽这些形状到绘图页上。
- 绘图页: 中间的画布区域,您在这里进行图表的绘制。
- 状态栏: 位于右下角，提供缩放控制、视图模式切换等功能。
第二部分：创建您的第一个流程图
让我们通过一个简单的例子,学习创建一个基本流程图。
步骤 1：选择模板
- 在“开始工作”窗格中，点击 “新建”。
- 在“新建”窗格中，选择 “常规” 类别。
- 在模板列表中，双击 “基本流程图”。
Visio 会自动为您设置好绘图页大小（通常是 Letter 或 A4），并在左侧的“形状”窗格中加载流程图相关的形状。

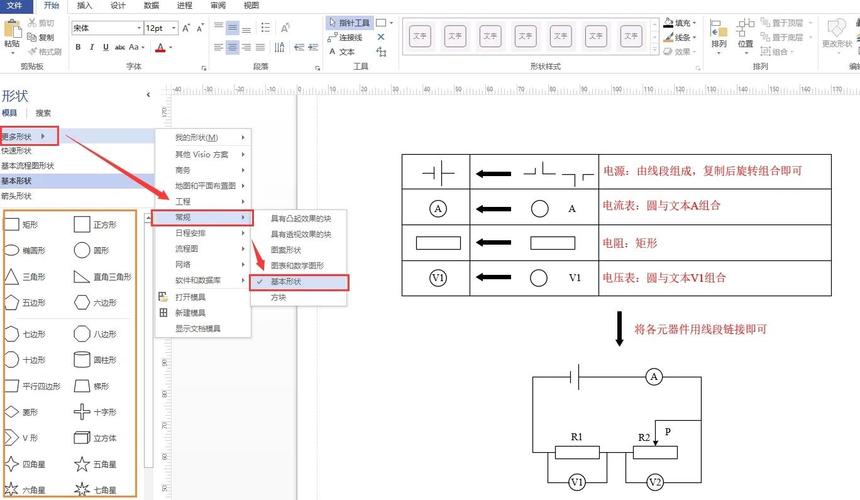

（图片来源网络，侵删）
步骤 2：拖拽形状
- 在左侧的“形状”窗格中，找到 “基本流程图形状”。
- 将 “开始/结束” 形状（通常是圆角矩形）拖拽到绘图页的中央。
- 拖拽一个 “流程” 形状（矩形）到“开始/结束”形状的下方。
- 再拖拽一个 “决策” 形状（菱形）到“流程”形状的下方。
- 再拖拽一个 “开始/结束” 形状到“决策”形状的下方。
步骤 3：连接形状
这是 Visio 最强大的功能之一。
- 确保顶部的“标准”工具栏上的 “连接线工具”（看起来像带箭头的线段）已经按下，如果没按下,点击它。
- 将鼠标光标移动到 “开始/结束” 形状的底部边缘，当出现一个红色的“连接点”时,按住鼠标左键。
- 拖动鼠标到下方 “流程” 形状的顶部连接点，然后松开鼠标,一条带箭头的连接线就自动创建好了。
- 用同样的方法，连接“流程”和“决策”形状，以及“决策”和最下面的“开始/结束”形状。
- 提示： 如果需要分支，可以从“决策”形状的连接点拖出两条线，分别连接到两个不同的流程形状，Visio 的智能功能会自动处理箭头和线条的布局。
步骤 4：添加文本
- 双击任何一个形状（例如第一个“开始/结束”形状）。
- 输入文字，开始”。
- 在形状外单击，或按
Esc键,完成文本编辑。 - 用同样的方法为其他形状添加文本，如“处理数据”、“数据有效？”、“结束”。
步骤 5：保存和打印
- 点击菜单栏的 “文件” -> “保存”。
- 选择保存位置，为您的文件命名（
MyFirstFlowchart.vsdx），然后点击“保存”。（Visio 2007 默认保存为.vsd格式）。 - 如需打印，点击 “文件” -> “打印”,在弹出的对话框中设置打印选项。
恭喜！您已经成功创建了您的第一个 Visio 流程图。
第三部分：核心操作与技巧
对齐和分布形状
手动排列形状会很麻烦,使用对齐工具可以事半功倍。
- 按住
Ctrl键,用鼠标点击选择您想要对齐的多个形状。 - 在顶部菜单栏，点击 “形状” -> “对齐”。
- 在子菜单中选择对齐方式，如 “顶端对齐”、“中间对齐” 或 “底端对齐”。
- 同样，您可以使用 “分布” 功能（在“形状”菜单下）让选中的形状在水平或垂直方向上均匀分布。
组合形状
如果您希望将多个形状作为一个整体来移动或修改,可以将它们组合。
（图片来源网络，侵删）
- 选择需要组合的多个形状。
- 右键点击选中的形状，选择 “组合” -> “组合”。
- 现在这些形状就像一个对象一样了，您可以右键点击它，选择 “取消组合” 来恢复原状。
更改形状、线条和文本格式
- 更改形状样式： 选中形状后，会自动出现 “格式” 工具栏，在这里可以更改填充颜色、线条颜色、线条粗细和线条样式（如虚线）。
- 更改文本格式： 选中形状或直接选中文本，使用顶部的 “格式” 工具栏（或浮动工具栏）来更改字体、字号、颜色、加粗、斜体等。
使用图层管理复杂图表
对于非常复杂的图表（如包含背景、设备、连接线等多层元素的 floor plan）,图层非常有用。
- 点击菜单栏 “视图” -> “任务窗格” -> “图层”。
- 在“图层”窗格中，您可以创建新图层（如“背景层”、“设备层”）,然后将形状拖到不同的图层中。
- 可以通过“图层”窗格来显示/隐藏、锁定/解锁某个图层,方便编辑和查看。
添加注释
Visio 2007 有一个专门的“批注”功能。
- 点击菜单栏 “插入” -> “批注”。
- 在绘图页上会出现一个黄色的批注框,您可以输入评论。
- 批注不会影响打印,除非您在打印设置中特别选择它。
第四部分：进阶功能简介
链接数据到形状
这是 Visio 的高级功能，可以将 Excel 表格等数据源与图表关联。
- 操作思路：
- 准备一个 Excel 数据表,第一行是列标题。
- 在 Visio 中,选中您想要链接数据的形状。
- 点击菜单栏 “工具” -> “宏” -> “Visio 解决方案” -> “定义数据图形”。
- 在向导中，选择您的 Excel 文件，并将数据列与形状的属性（如文本、图标）进行映射。
- 设置完成后，形状会自动显示来自 Excel 的数据，当 Excel 数据更新时，只需在 Visio 中右键点击图表，选择 “刷新数据” 即可。
导出为其他格式
Visio 图表可以轻松导出为通用格式,方便分享和嵌入其他文档。
- 点击 “文件” -> “另存为”。
- 在“保存类型”下拉菜单中，您可以选择：
- PDF 或 XPS： 适合打印和分发的固定格式文档。
- 网页： 将图表保存为可在浏览器中查看的 HTML 文件。
- PNG, JPG, GIF： 将图表保存为位图图片，适合插入 Word 或 PowerPoint。
- SVG： 保存为矢量图,可以无损缩放。
第五部分：常见问题与资源
常见问题
-
Q: 为什么我拖拽的形状很小/很大？
- A: 检查右下角的 缩放比例，可以调整缩放比例来方便绘图，也可以在拖拽形状前，在“形状”窗格中右键点击形状，选择 “设置形状默认大小” 来统一尺寸。
-
Q: 连接线总是很乱，怎么对齐？
- A:
- 使用 “连接线工具” 时，尽量拖拽到形状的 连接点 上。
- 选中连接线，右键点击，选择 “设置线条格式”，可以调整线条的样式（如直线、曲线）。
- 使用 “形状” -> “布局” -> “重新布局” 功能，让 Visio 自动整理所有连接线的走向。
- A:
-
Q: Visio 2007 在高分辨率屏幕上显示模糊怎么办？
- A: 这是旧版本软件的常见问题，可以尝试在 Visio 的兼容模式或系统显示设置中调整缩放比例,但可能无法完美解决。
学习资源
由于 Visio 2007 比较老旧，官方教程已不多,但您仍可以找到一些有价值的资源：
- Microsoft 官方存档： 您可以在微软的官方文档存档中找到一些 Visio 2007 的帮助文章。
- YouTube 视频教程： 在 YouTube 上搜索 "Visio 2007 tutorial" 或 "Visio 2007 教程"，有很多用户上传的入门和进阶视频,非常直观。
- 技术论坛： 像 CSDN、博客园、知乎 等中文技术社区,搜索关键词也能找到很多老用户分享的经验和技巧。
希望这份详细的教程能帮助您顺利上手 Visio 2007！祝您使用愉快！
