DSP技术原理及应用教程

第一部分：DSP是什么？—— 核心概念与基本原理

1 什么是DSP？

DSP,全称是 Digital Signal Processing，即 数字信号处理，它是一门研究如何用 数字计算方法 对 信号 进行 变换、分析、滤波、增强、压缩、重建 等处理的理论与技术。

核心思想： 将现实世界中连续的、模拟的信号（如声音、光线、温度、压力），通过采样和量化，转换成计算机或专用芯片能够处理的离散的、数字的序列，然后利用高效的算法对这些数字序列进行运算，最后再将处理结果转换回模拟世界。

一个形象的比喻： 想象一下你有一张模糊的照片（模拟信号），你不能直接用橡皮擦去污点，但你可以把这张照片扫描进电脑（采样与量化），变成一堆像素数据（数字信号），然后你可以用Photoshop软件（DSP算法）进行锐化、降噪、色彩调整（信号处理），最后再打印出来（数模转换），得到一张清晰的照片。

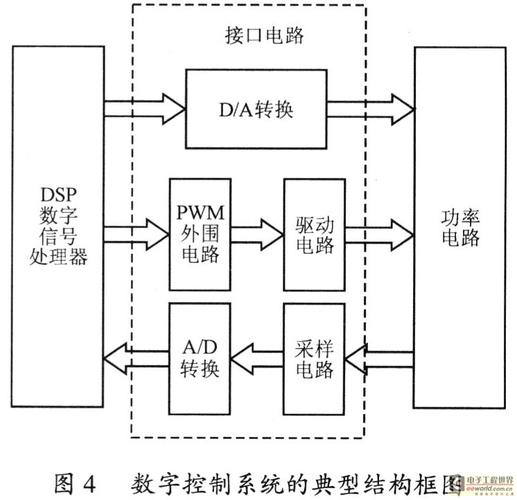

2 DSP系统的基本组成

一个典型的DSP系统包括以下几个关键部分：

1. 抗混叠滤波器:


   （图片来源网络，侵删）
   • 作用： 在信号被采样之前，滤除高于采样频率一半的高频成分。
   • 为什么需要： 根据奈奎斯特采样定理，如果信号中存在高于采样频率一半的频率成分，在采样后这些高频成分会“混叠”到低频区域，造成无法恢复的失真，这个滤波器就是为了防止这种混叠。

2. 模数转换器:

   • 作用： 将连续的模拟信号（如电压）转换为离散的数字信号。
   • 过程：
     • 采样: 在特定的时间点（采样周期 Ts）上测量信号的瞬时值。
     • 量化: 将采样得到的连续幅值映射到有限的离散电平上。
     • 编码: 将量化后的电平用二进制码表示。

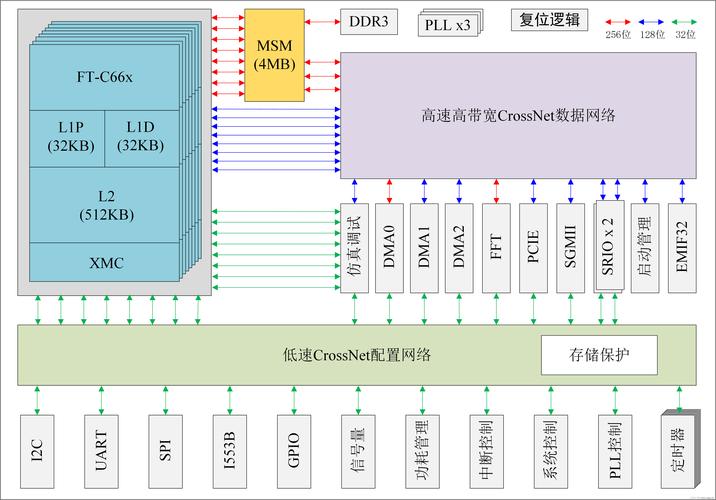

3. 数字信号处理器:

   • 核心： 这是DSP系统的“大脑”，它是一个专门为执行数学运算（尤其是乘法和累加）而优化的微处理器。
   • 关键特性：
     • 哈佛架构: 程序存储器和数据存储器拥有独立的总线和内存空间，允许CPU在一个时钟周期内同时读取指令和数据，大大提高了处理速度。
     • 硬件乘法累加器: 一条指令就能完成 A = A + B * C 这样的操作，这是滤波等算法的核心。
     • 零开销循环: 执行循环时，无需额外的指令来更新循环计数器和判断循环结束，节省了大量时间。
     • 专用指令集: 针对常见的DSP操作（如FFT、FIR滤波）有优化的指令。

4. 数模转换器:

   • 作用： 将处理后的数字信号转换回模拟信号。

5. 平滑滤波器:


   （图片来源网络，侵删）
   • 作用： 将DAC输出的阶梯状的模拟信号平滑成连续的波形。
   • 为什么需要： DAC的输出是一系列离散的“台阶”，包含了高频噪声成分，平滑滤波器（通常是低通滤波器）可以滤除这些高频成分，恢复出平滑的信号。

3 DSP的核心优势

• 高精度与可靠性： 数字信号是用二进制表示的，不易受噪声、温度变化和器件老化的影响，精度可以非常高。
• 灵活性与可重复性： 算法完全由软件定义，改变功能只需修改软件代码，无需改动硬件，同一套硬件可以实现多种不同的处理功能。
• 复杂算法的实现： 很多复杂的信号处理算法（如自适应滤波、语音识别）用模拟电路难以实现，但在数字域则相对容易。
• 易于存储和传输： 数字信号可以方便地进行压缩、加密、存储和远距离传输，且不会失真。
• 小型化与集成化： 整个DSP系统可以高度集成在单个芯片上，体积小、功耗低、成本低。

第二部分：DSP的数学基石——核心算法

DSP的本质是数学,以下是一些最核心、最常用的DSP算法：

1 卷积与相关

• 卷积: DSP的 灵魂，它描述了系统如何对输入信号产生响应。

  • 物理意义： 输出信号 = 输入信号 × 系统的冲激响应。
  • 应用： FIR滤波器 的原理就是卷积，给定一个输入信号和一个滤波器系数（冲激响应），通过卷积运算得到滤波后的输出，图像处理中的模糊、锐化也是卷积的应用。

• 相关: 衡量两个信号之间的相似程度。

  • 应用： 雷达/声纳 中用于检测目标回波；通信 中用于同步（找到信号的起始位置）；生物医学 中用于ECG/EEG信号分析。

2 傅里叶变换

傅里叶变换是连接 时域 和 频域 的桥梁。

• 离散傅里叶变换: 将有限长度的离散时域信号变换为同样长度的离散频域信号。

  • 它能告诉你什么： 信号中包含哪些频率成分，以及每个频率成分的强度和相位。
  • 问题： DFT计算量巨大（与N²成正比），对于实时处理不现实。

• 快速傅里叶变换: DFT的一种高效算法。

  • 意义： 将计算量从 O(N²) 降低到 O(N log N)，是DSP发展史上最重要的里程碑之一，使得实时频谱分析成为可能。
  • 应用： 音频均衡器（分析并调整不同频率的增益）、频谱分析仪、图像压缩（JPEG）、通信系统（调制解调）。

3 滤波器

滤波是DSP最广泛的应用,其目的是滤除不需要的信号，保留有用的信号。

• FIR滤波器 (有限冲激响应滤波器):

  • 结构： 输出是当前和过去 N 个输入信号的加权和。
  • 优点： 稳定（总是稳定的），可以设计成严格的线性相位（不会导致信号波形失真）。
  • 缺点： 通常需要较高的阶数才能达到与IIR相同的频率选择性，计算量较大。

• IIR滤波器 (无限冲激响应滤波器):

  • 结构： 输出不仅与输入有关，还与过去的输出有关（反馈结构）。
  • 优点： 可以用较少的阶数实现陡峭的频率响应，计算效率高。
  • 缺点： 可能不稳定，相位是非线性的（会导致信号失真）。

选择： 如果对相位要求严格（如音频、通信），选FIR，如果对计算效率和幅度响应要求高，且相位不敏感，选IIR。

4 自适应滤波

• 特点： 滤波器的系数不是固定的，而是根据输入信号和期望输出的误差，通过特定的算法（如LMS - 最小均方算法） 实时地、自动地调整。
• 应用：
  • 回声消除: 在电话会议中，消除扬声器播放的声音被麦克风重新拾取产生的回声。
  • 噪声消除: 在耳机中产生与外界噪声相反的声波，实现主动降噪。
  • 信道均衡: 在通信中，补偿信道失真。

第三部分：DSP的广阔应用领域

DSP技术已经渗透到现代科技的方方面面：

第四部分：如何学习DSP？—— 学习路径与实践

1 理论基础

学习DSP需要一定的数学和电路基础,这是硬门槛。

1. 高等数学： 微积分、线性代数（矩阵运算非常重要）。
2. 信号与系统： 这是学习DSP的先导课程！ 必须深刻理解时域、频域、拉普拉斯变换、傅里叶变换、Z变换、卷积、系统响应等核心概念。
3. 数字电路： 了解模数/数模转换的基本原理。

2 核心课程

1. 数字信号处理： 系统学习DSP理论，包括DFT/FFT、数字滤波器设计、FIR/IIR结构、多采样率信号处理等。
2. MATLAB/Simulink实践： 理论学习必须与仿真实践相结合！ MATLAB是学习和验证DSP算法最强大的工具，你可以用MATLAB轻松实现滤波器、分析频谱、观察信号波形，直观地理解抽象的数学概念。

3 实践进阶

理论学得再好,不动手也是纸上谈兵。

1. C语言实现： 用C语言在PC上实现一些简单的DSP算法，如FIR滤波器，这能让你理解算法的底层逻辑和计算流程。
2. 学习DSP芯片开发：
   • 选择平台： 从入门级的开发板开始，如 TI (德州仪器) 的C2000系列（侧重控制）、C5000系列（侧重低功耗，如音频）、C6000系列（侧重高性能，如图像通信）。ADI (亚德诺) 的Blackfin系列也是很好的选择。
   • 开发环境： 学习使用厂商提供的集成开发环境，如TI的 Code Composer Studio (CCS)。
   • 项目驱动： 从一个简单的项目开始，
     • 项目1： 在DSP开发板上实现一个FIR低通滤波器，对一段混有高频噪声的音频信号进行滤波，并通过耳机听效果。
     • 项目2： 实现一个简单的FFT，对输入信号进行实时频谱分析，并在LCD上显示出来。
     • 项目3： 实现一个基础的LMS自适应滤波器，用于噪声消除。

4 推荐资源

• 经典教材：
  • 《数字信号处理》（Proakis & Manolakis） - 比较全面和深入。
  • 《数字信号处理——理论、算法与实现》（胡广书） - 国内经典，内容详实。
  • 《Understanding Digital Signal Processing》（Richard Lyons） - 非常适合入门，讲解通俗易懂，配有大量MATLAB示例。
• 在线课程：
  • Coursera, edX上有许多顶尖大学（如EPFL, Rice）开设的DSP课程。
  • B站上也有很多优秀的中文教学视频。
• 厂商文档：
  • TI官网 提供了海量的数据手册、应用笔记、培训视频和示例代码，是学习DSP开发的最佳实践资料库。

DSP是一门理论与实践紧密结合的学科,它既需要扎实的数学功底来理解其原理，又需要强大的动手能力来实现其应用，从理解采样定理和卷积开始，通过MATLAB仿真验证算法，最终在真实的DSP硬件上实现你的创意，这个过程充满了挑战与乐趣，希望这份教程能为你打开数字信号处理世界的大门。
