第一部分：入门篇 - 软件概览与基础操作

什么是PKPM安全计算软件？

PKPM系列软件是由中国建筑科学研究院研发的,集建筑、结构、设备、概预算及施工为一体的集成化CAD系统。“安全计算”模块是专为施工阶段安全专项方案设计而开发的工具。

• 核心功能：对施工过程中的临时设施、模板工程、脚手架等进行受力分析和安全验算。
• 主要应用场景：
  • 模板工程：墙、柱、梁、板模板及支撑体系的计算。
  • 脚手架工程：落地式、悬挑式、附着式升降脚手架等的设计与验算。
  • 临时设施：施工用电、临时用水、围挡、塔吊基础等的计算。
  • 深基坑支护：虽然PKPM有专门的基坑模块，但安全计算中也包含部分相关功能。
• 软件优势：
  • 符合中国规范：完全遵循国家现行规范（如《混凝土结构工程施工规范》GB 50666、《建筑施工脚手架安全技术统一标准》GB 51210等）。
  • 集成化高：可与PKPM结构设计软件（如PMCAD, SATWE）数据交互，直接读取模型进行计算。
  • 自动化程度高：自动生成计算书、节点详图和材料报表。

软件安装与启动

• 版本：目前主流版本为 PKPM V5.0 及更高版本，建议使用最新版本以获得更好的兼容性和新功能。
• 安装：通常由软件供应商提供安装包和加密狗（或网络狗），按照安装向导逐步操作即可，注意选择需要安装的模块，如“安全施工”。
• 启动：安装成功后，桌面会出现“PKPM”快捷方式，双击启动，在主界面选择“安全施工”模块进入。

软件主界面与工作流程

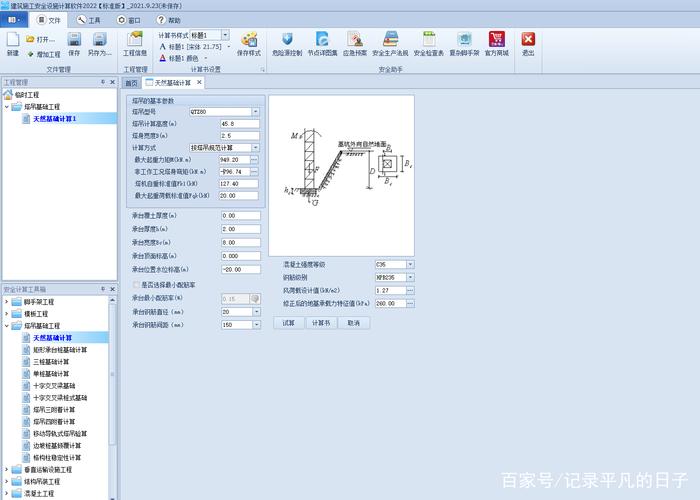

启动安全计算模块后,你会看到类似下图的工作界面（不同版本界面略有差异，但核心逻辑一致）：

(这是一个概念图，实际界面可能有所不同)

• 主菜单栏：包含所有命令，如“文件”、“工程”、“计算”、“结果”等。
• 工具栏：常用命令的快捷方式图标。
• 左侧导航树：这是核心区域，显示当前工程的结构、计算项目列表。
• 中间绘图/编辑区：用于绘制、查看和编辑模型。
• 右侧属性/信息窗口：显示选中构件的属性信息或操作提示。

标准工作流程：

1. 新建工程：创建一个新的安全计算项目。
2. 选择计算模块：在导航树中选择要计算的类型（如“模板工程”、“脚手架工程”）。

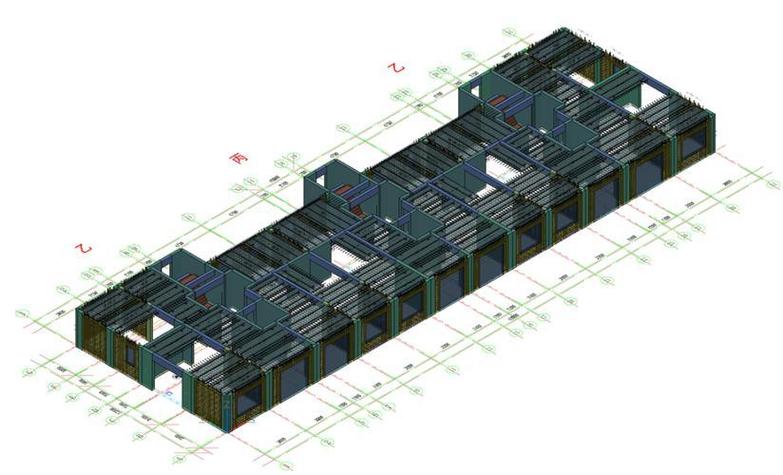

3. 建立模型：
   • 手工建模：通过输入参数或绘制轴线来定义构件。
   • 导入模型：（强烈推荐） 如果主体结构已用PKPM设计，可以直接从“结构计算”模块导入数据，软件会自动识别梁、板、柱等构件，极大提高效率。
4. 荷载定义：输入作用在模板或脚手架上的荷载，如新浇筑混凝土自重、钢筋自重、施工活荷载、风荷载等，软件会根据规范自动组合。
5. 参数设置：定义模板面板、次龙骨、主龙骨、支撑立杆的规格、间距、材料等。
6. 执行计算：点击“计算”按钮，软件进行内力分析和强度、刚度、稳定性验算。
7. 查看结果：查看计算书、验算结果、简图和材料汇总表。
8. 导出与打印：将计算书和图纸导出为Word或PDF格式，用于施工方案报审。

第二部分：核心模块详解 - 以模板工程为例

模板工程是安全计算中最常用的模块,我们以此为例进行深入讲解。

模板工程计算流程

1. 新建模板计算项目：在左侧导航树中，右键点击“模板工程”，选择“新建项目”。
2. 选择计算类型：
   • 柱模板：计算柱箍的间距和强度。
   • 梁模板：计算侧模、底模及支撑体系的强度和挠度。
   • 板模板：计算模板面板、次龙骨、主龙骨的强度和挠度。
   • 墙模板：计算穿墙螺栓的间距和强度。
3. 建模与数据输入：
   • 导入数据：点击“导入结构模型”，选择之前用PKPM PMCAD或建模软件建立的结构模型文件（.JWS或.T文件），软件会自动生成梁、板、柱的轮廓。
   • 手工输入：如果没有结构模型，可以点击“新建”，手动输入构件的尺寸、长度等几何参数。
4. 荷载定义：
   • 软件通常会提供荷载向导,引导你输入各项荷载。
   • 新浇筑混凝土侧压力：软件会根据规范公式自动计算，只需输入混凝土的浇筑速度、温度、坍落度等参数。
   • 新浇筑混凝土自重：软件根据构件截面和混凝土密度自动计算。
   • 钢筋自重：通常按混凝土自重的1.0%-1.5%估算，软件可自动取值。
   • 施工人员及设备荷载：规范规定，一般取2.5 kN/m²，集中荷载取2.5 kN。
   • 混凝土下料产生的冲击荷载：根据施工情况选择。
   • 风荷载：根据地区和高度计算。
5. 模板支撑系统参数设置：
   • 面板参数：选择面板类型（如木胶合板、竹胶合板），输入厚度、抗弯强度设计值、弹性模量。
   • 次龙骨参数：选择材料（木方、钢管），输入截面尺寸、间距、抗弯强度等。
   • 主龙骨参数：同上，但截面尺寸通常更大。
   • 支撑立杆参数：选择材料（钢管Φ48x3.5等），输入间距、步距、顶部可调支座伸出长度等，这是验算的重点，包括立杆的强度、稳定性和地基承载力。
6. 计算与结果查看：
   • 点击工具栏的“计算”按钮。
   • 计算书：这是最重要的输出结果，它会详细列出：
     • 工程信息
     • 计算依据
     • 荷载标准值和设计值
     • 各构件（面板、次龙骨、主龙骨、立杆）的强度和挠度验算过程
     • “满足要求”或“不满足要求”）
   • 验算结果图：用图形化方式直观展示应力、挠度等结果。
   • 节点详图：自动生成支撑节点的构造详图。
   • 材料表：汇总所需模板、木方、钢管、扣件等的规格和数量。

第三部分：进阶篇 - 脚手架工程与其他

脚手架工程

脚手架计算同样遵循“建模-荷载-参数-计算-出结果”的流程。

• 主要类型：
  • 落地式扣件钢管脚手架：最常见，计算内容包括立杆稳定性、横杆强度、连墙件强度、地基承载力等。
  • 悬挑式脚手架：计算重点是悬挑梁的强度、刚度和锚固段的抗拉拔能力。
  • 附着式升降脚手架（爬架）：计算更复杂，包括提升机构的承载力、防倾覆、防坠落装置等。
• 关键参数：
  • 立杆纵距、横距、步距。
  • 脚手板类型和铺设层数。
  • 连墙件的布置方式和间距。
  • 挡风面积和风荷载计算。

临时设施计算

• 塔吊基础：根据塔吊厂家提供的基础荷载，验算基础（基础板或桩基）的承载力和抗倾覆稳定性。
• 施工用电：进行负荷计算，选择合适的变压器、电缆和配电箱。
• 围挡：计算围挡在风荷载作用下的强度和稳定性。

第四部分：常见问题与技巧

常见问题

• Q: 计算结果不满足要求怎么办？

  • A: 这是常态，解决方案：
    1. 调整参数：减小立杆间距、增加主龙骨/次龙骨截面、减小步距。
    2. 提高材料等级：将木方截面加大，或将钢管换成更高规格。
    3. 优化支撑方案：考虑设置剪刀撑、增加水平拉杆来提高整体稳定性。
    4. 分步浇筑：对于大体积混凝土，可以分次浇筑，减小单次荷载。

• Q: 为什么导入模型后，某些构件没有识别出来？

  • A: 可能是模型本身的问题（如未闭合、有孤立点）或软件版本不兼容，建议检查PKPM结构模型是否完整、正确。

• Q: 计算书里的“荷载组合”看不懂，是软件自动算的吗？


  （图片来源网络，侵删）
  • A: 是的，软件会根据你输入的各项荷载，按照国家规范（如《建筑结构荷载规范》GB 50009）的要求，自动进行多种组合（如1.2恒+1.4活，1.0恒+1.4风等），并取最不利组合进行验算，这是软件的核心价值之一。

使用技巧

• 活用导入功能：不要从零开始画，尽可能导入结构模型，这是最高效的方式。
• 建立模板：对于常用的构件尺寸和支撑方案，可以保存为“模板”，下次直接调用，避免重复输入。
• 理解计算书：不要只看“满足要求”的结论，花时间仔细阅读计算书，理解每个构件的受力情况和验算过程，这有助于你真正掌握设计原理，而不仅仅是“套软件”。
• 与规范结合：PKPM是工具，规范是根本，在使用软件的同时，一定要手头备好相关规范，遇到疑问时查阅规范原文，知其然更知其所以然。

第五部分：学习资源

1. 官方资源：

   • PKPM官网：提供软件介绍、更新公告和购买信息。
   • 官方技术支持：购买软件后，通常有官方的技术支持热线和QQ群，遇到问题可以咨询。
   • 官方培训：PKPM公司会定期举办线上或线下培训课程，系统学习。

2. 视频教程：

   • Bilibili (B站)：搜索“PKPM安全计算教程”、“PKPM模板计算”等关键词，有大量UP主分享的免费视频教程，从入门到精通都有覆盖，这是最直观的学习方式。
   • 腾讯课堂/网易云课堂：一些结构设计培训机构也提供系统的PKPM课程，部分免费，部分付费。

3. 文档资料：

   • 软件自带的帮助文档：按F1键或点击“帮助”菜单，里面有详细的软件操作手册。
   • 相关规范：《建筑施工模板安全技术规范》JGJ 162、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130等是必备的。

学习PKPM安全计算软件,关键在于 “理解规范 + 熟悉软件 + 多加练习”。

• 入门：跟着视频教程，走一遍完整的计算流程，熟悉界面和基本操作。
• 进阶：尝试导入真实项目模型，自己动手计算，并对照计算书学习验算原理。
• 精通：能够根据计算结果，灵活调整设计方案，并独立解决复杂工况下的计算问题。

希望这份详细的教程能帮助你顺利掌握PKPM安全计算软件,为你的工作和学习提供有力支持！
