引言：为什么你的PCB布线如此重要？

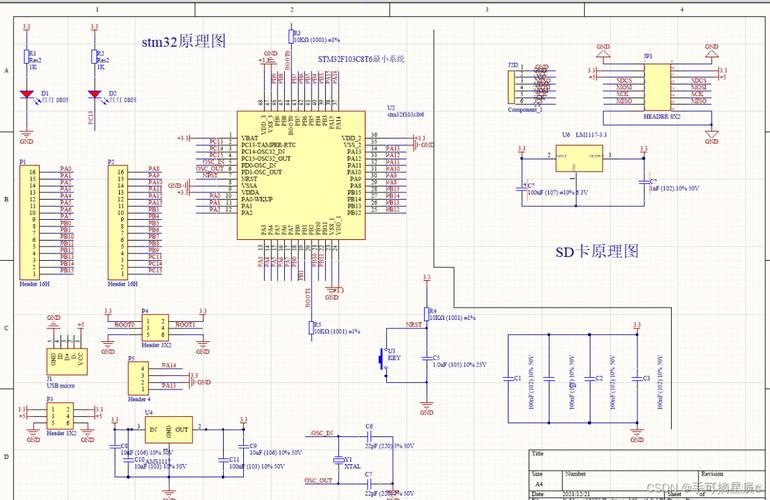

在电子设计的世界里，原理图是“灵魂”，而PCB（Printed Circuit Board，印刷电路板）则是承载灵魂的“肉体”，在这副肉体上，布线无疑是画龙点睛的一笔，也是最考验工程师功力的环节，一条糟糕的布线可能导致信号完整性问题、电磁干扰、甚至整个产品的功能失效。

作为行业标准的EDA软件，Altium Designer 凭借其强大的功能和直观的操作，成为了全球无数工程师的首选，功能强大不代表就能自动产出完美的PCB，如何系统、高效、规范地使用Altium进行布线,是每个工程师都必须跨越的门槛。

本篇Altium 布线教程将带你从零开始，深入浅出地掌握布线的每一个环节，无论你是刚入门的新手，还是寻求突破的进阶者，都能在这里找到属于你的“黄金法则”。

第一章：万丈高楼平地起——布线前的黄金准备

在点击“交互式布线”按钮之前，充分的准备工作是成功的一半，这就像盖房子前必须打好地基，地基不牢,地动山摇。

1 精确的PCB规则与约束设置

这是布线的“法律”和“准则”，决定了你的PCB能做什么、不能做什么，在Altium中，这主要通过 Design -> Rules 菜单完成。

• 电气规则 (Electrical):

  • Clearance (安全间距): 定义不同网络（如铜皮、走线、过孔）之间的最小距离，这是最基本也是最重要的规则,防止短路。
  • Short-Circuit (短路): 通常设置为“不允许”,禁止任何网络间的短路。
  • Un-Routed Net (未连接网络): 设置为“错误”,确保所有网络都被正确连接。

• 布线规则 (Routing):

  • Width (线宽): 根据电流大小设置不同网络的线宽，电源和地线需要更宽，信号线则相对较细，可以针对不同网络（如GND, VCC, 5V, Signal）设置不同的线宽。
  • Routing Topology (布线拓扑): 定义连接引脚的优先级，默认的“Shortest”（最短）通常能满足大多数需求,但在高速设计中可能需要更复杂的拓扑。
  • Routing Layers (布线层): 指定哪些层用于走线，哪些层用于铺铜，顶层和底层用于横向走线，中间层用于纵向走线，这是“层叠结构”设计的一部分。

• 高速规则 (High Speed):

  • Differential Pairs (差分对): 设置差分线的线宽、间距、长度差容忍度等，高速信号（如USB, HDMI, PCIe）必须使用差分线传输。
  • Length (长度): 用于设置等长线约束，确保关键信号（如DDR数据线）的长度在公差范围内。

【专家提示】：将规则设置保存为 .Rul 文件，在新项目中复用,可以极大提高设计效率和规范性。

2 合理的叠层规划

对于多层板，叠层规划至关重要，它直接影响信号完整性、EMC性能和电源完整性，一个经典的4层板叠层结构是：信号层-电源层-地层-信号层，将电源层和地层紧密相邻，可以形成一个低阻抗的电源平面,为整个系统提供稳定的电压。

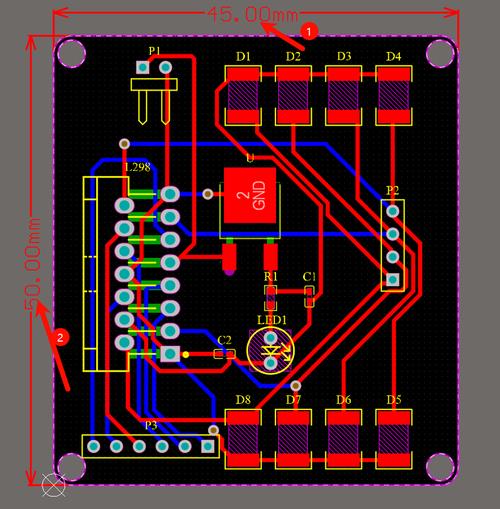

第二章：交互式布线——手把手教你画出“完美”走线

准备工作就绪，现在我们正式进入布线环节，Altium的交互式布线功能非常强大,熟练掌握其快捷键和技巧能让你的效率倍增。

1 基础交互式布线

• 启动布线: 在原理图编译后，使用 P -> Interactive Routing 或直接按快捷键 Ctrl+W。
• 布线模式:
  • Any (任意): 可以在任何方向上走线。
  • 45 Degree (45度): 只能走45度或90度的线，最常用,易于布线和后期修改。
  • 90 Degree (90度): 只能走水平和垂直的线,适合对布线方向有严格要求的情况。
• 过孔放置: 在布线过程中按 Tab 键，可以手动设置过孔的属性，按数字键盘的 或 键，可以在顶层和底层之间快速切换,并自动添加过孔。
• 动态布线: 当你移动鼠标时，Altium会实时显示即将生成的走线预览,非常直观。

2 布线“神技”与快捷键

• Shift+Space: 循环切换走线模式（Any -> 45 -> 90 -> Any）。
• 鼠标滚轮: 在布线过程中,可以动态调整线宽。
• “Push”模式: 当走线遇到其他障碍物时，按 Shift 键可以推开障碍物继续布线,非常灵活。
• “Walkaround”模式: 智能地绕开障碍物,避免手动调整的麻烦。
• “Bend”模式: 专门用于调整已布线的拐角,使其更平滑或更符合规则。

【新手必看】：初学者应尽量使用45度模式，避免使用锐角，因为锐角会导致阻抗不连续,影响信号质量。

第三章：攻克难点——高级布线策略与技巧

掌握了基础，我们来看看如何处理那些“硬骨头”。

1 差分对布线

差分信号是高速设计的核心,其布线质量直接决定系统性能。

1. 创建差分对: 在 PCB 面板中，找到 Differential Pairs Editor，将需要配对的网络（如USB_D+, USB_D-）创建为一个差分对。
2. 布线: 使用 P -> Interactive Differential Pair Routing 命令，你会发现两条线会“捆绑”在一起移动,保持固定的间距。
3. 关键原则:
   • 等长: 两条线的长度必须尽可能相等，通常用 Tuning 功能进行长度匹配。
   • 等距: 两条线之间的间距在整个路径上应保持恒定。
   • 紧耦合: 差分对应尽量靠近布线，避免与其他长平行走线平行,减少串扰。

2 等长线布线

对于DDR、SPI Flash等总线，为了保证数据同步，所有数据线、地址线的长度必须严格一致。

1. 设置等长规则: 在 Design -> Rules 中，新建一个 Routing -> Length 规则,应用到需要等长的网络。
2. 使用长度调谐: 在布线完成后，选中需要调谐的网络，使用 Tools -> Length Tuning，Altium会以蛇形线的方式自动调整线长,使其满足规则要求。
3. 蛇形线技巧: 手动布设蛇形线时，尽量使用45度角的“S”弯或“O”弯，避免使用90度直角，同时注意不要让蛇形线区域过于密集,影响其他布线。

3 阻抗控制与屏蔽

• 阻抗控制: 对于高速信号线，其特征阻抗必须与接口匹配，这需要在叠层设计时就计算好线宽和与参考平面的距离，布线时,只需根据计算结果设置线宽即可。
• 包地: 对于非常敏感或容易干扰的信号线，可以在其两侧布设接地线（GND），形成“护城河”,起到屏蔽作用。

第四章：收尾与优化——DRC检查与设计润色

布线完成不代表设计结束,严格的检查和优化是保证质量的最后防线。

1 设计规则检查

这是PCB设计的“期末考试”，运行 Tools -> Design Rule Check。

• 检查项: 确保 Clearance, Short-Circuit, Un-Routed Net 等所有关键规则都被勾选。
• 处理错误: DRC报告会列出所有违规项，逐一检查并修正，直到“无错误”为止。一个通过DRC的PCB，至少在电气上是可靠的。

2 优化与美化

• 泪滴: 为所有焊盘和过孔添加泪滴，可以增强连接强度，防止制造过程中出现断裂，使用 Tools -> Teardrops。
• 铺铜: 对大面积的GND和VCC进行铺铜，可以提供稳定的回流路径，并提高散热能力，铺铜后记得用 Pour Manager 进行“修铜”（Remove Dead Copper）。
• 丝印层: 调整丝印文字和标识的位置，确保清晰可读，且不与任何焊盘、过孔或走线重叠。

从“会用”到“精通”的进阶之路

至此，这份Altium 布线教程已经带你走完了一个完整的设计流程，优秀的PCB布线是一门艺术,更是一门科学。

• 新手阶段： 严格遵循规则，力求布通、布对、布直。
• 进阶阶段： 学习差分对、等长线、阻抗控制等高级技巧,开始关注信号完整性。
• 专家阶段： 从系统层面思考EMC/EMI、电源完整性、热管理等问题,实现设计的最优化。

熟能生巧，最好的学习方法就是动手实践，尝试设计一个简单的板卡，然后逐步挑战更复杂的项目，每一次布线，每一次DRC报错，每一次优化,都是你向更高水平迈进的一步。

希望这份详尽的指南能成为你Altium设计之路上的得力助手，祝你设计顺利,早日成为布线高手！
