- 准备工作：安装与启动
- 认识界面：核心区域详解
- 第一个图形：绘制与保存
- 核心操作：选择、删除、撤销
- 精确绘图：坐标与辅助工具
- 修改图形：复制、移动、修剪
- 尺寸标注：让图形“说话”
- 打印与输出：将图纸变为现实
- 学习资源与进阶建议
第一部分：准备工作
安装 AutoCAD 2008
- 获取安装包：你可以从一些软件资源网站或通过其他合法渠道获取 AutoCAD 2008 的安装镜像文件（通常是 .iso 格式）。
- 安装步骤：
- 解压安装包,找到
setup.exe文件并双击运行。 - 按照安装向导的提示进行操作,通常需要选择安装路径（建议不要安装在系统盘 C 盘）。
- 输入序列号和产品密钥（如果需要，可以自行搜索“AutoCAD 2008 序列号”）。
- 等待安装完成。
- 解压安装包,找到
- 激活：安装完成后，根据提示进行激活，如果遇到问题，可以搜索相关的激活教程。
启动 AutoCAD 2008
安装完成后,在桌面或开始菜单中找到 AutoCAD 2008 的图标，双击启动。
（图片来源网络，侵删）
第二部分：认识界面

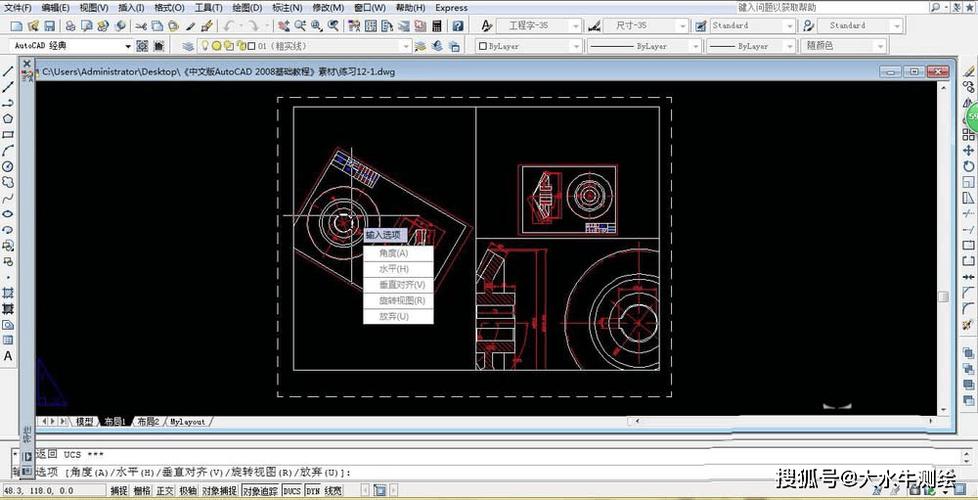

启动后,你会看到一个复杂的窗口，别怕，我们只关注最核心的几个部分。
- 标题栏：显示当前文件的名称和软件名称。
- 菜单栏：包含所有命令的集合，如“文件”、“编辑”、“视图”、“插入”、“格式”、“工具”、“绘图”、“标注”、“修改”等，几乎所有操作都可以在这里找到。
- 工具栏：将常用命令以图标形式展示，方便快速调用，你可以将鼠标悬停在图标上，会显示该命令的名称。
- 常用工具栏：
- 标准工具栏：新建、打开、保存、打印、撤销、重做等。
- 绘图工具栏：直线、圆、矩形、多段线等基本绘图命令。
- 修改工具栏：删除、复制、移动、旋转、修剪等修改命令。
- 调出/隐藏工具栏：在任意工具栏上右键单击，会弹出菜单，勾选或取消勾选可以显示或隐藏相应的工具栏。
- 常用工具栏：
- 绘图区：屏幕中间最大的区域，是你绘制和修改图形的地方，有一个十字光标，代表你的鼠标位置。
- 命令行：这是 AutoCAD 的灵魂！ 它位于绘图区的下方，你在这里输入命令，查看提示信息，初学者一定要养成时刻关注命令行的习惯。
- 状态栏：位于窗口最底部，显示当前光标的坐标、辅助绘图工具（如正交、栅格、对象捕捉）的开关状态。
第三部分：第一个图形：绘制与保存
我们来画一个简单的矩形。
-
新建文件：
- 点击“标准工具栏”中的“新建”图标（一个空白页）。
- 在弹出的对话框中,选择一个模板文件（如
acad.dwt），然后点击“打开”。
-
绘制矩形：
（图片来源网络，侵删）- 方法一（推荐）： 在“绘图工具栏”中找到“矩形”图标（一个矩形方框），点击它。
- 在命令行中输入
rec（这是RECTANG命令的简写），然后按回车键。 - 操作：点击命令行后，它会提示你：
指定第一个角点或 [倒角/标高/圆角/厚度/宽度]:-> 在绘图区中点击一下，确定矩形的一个角。指定另一个角点或 [面积/尺寸/旋转]:-> 在绘图区中移动鼠标，再点击一下，确定对角的另一个点，一个矩形就画好了！
-
保存文件：
- 点击“标准工具栏”中的“保存”图标（一个磁盘）。
- 在弹出的“图形另存为”对话框中：
- 选择保存位置。
- 输入文件名（
我的第一个图形）。 - 文件类型：默认是
.dwg格式，这是 AutoCAD 的标准格式，必须选这个。 - 点击“保存”。
恭喜！你已经完成了第一个 AutoCAD 图形。
第四部分：核心操作：选择、删除、撤销
-
选择对象：
- 点选：将光标直接点击在图形上，图形会显示虚线，表示被选中。
- 窗口选择：在图形的左上方点击，然后向右下方拖动，形成一个实线矩形框，只有完全在框内的图形才会被选中。
- 交叉窗口选择：在图形的右上方点击，然后向左下方拖动，形成一个虚线矩形框，只要接触到框的图形都会被选中。
-
删除对象：
（图片来源网络，侵删）- 选中一个或多个图形。
- 按键盘上的
Delete键。 - 或者,在“修改工具栏”中点击“删除”图标。
-
撤销与重做：
- 撤销：如果画错了，可以点击“标准工具栏”中的“撤销”图标（一个弯曲的箭头），或按快捷键
Ctrl + Z。 - 重做：撤销后如果后悔了，可以点击“重做”图标（一个笔直的箭头），或按快捷键
Ctrl + Y。
- 撤销：如果画错了，可以点击“标准工具栏”中的“撤销”图标（一个弯曲的箭头），或按快捷键
第五部分：精确绘图：坐标与辅助工具
AutoCAD 是精确的软件，不能靠“感觉”画。
-
坐标系统：
- 绝对坐标：
X, Y，输入100, 50表示在 X 轴 100，Y 轴 50 的位置。 - 相对坐标：
@X, Y。 代表“相对于上一个点”，上一个点是(10, 10)，现在输入@50, 30，那么新点的坐标就是(60, 40)，这是最常用的坐标输入方式。
- 绝对坐标：
-
辅助工具（状态栏开关）：
- 正交：开启后，你只能画水平或垂直的线，确保你画的线是“直”的。
- 对象捕捉：极其重要！ 开启后，光标会自动“吸附”到图形的特殊点上，如端点、中点、圆心、交点等，确保你连接的点“准”。
- 动态输入：开启后，你可以在光标旁边直接输入坐标，不用总看命令行，更方便。
第六部分：修改图形：复制、移动、修剪
-
复制：
- 选中要复制的图形。
- 点击“修改工具栏”中的“复制”图标。
- 命令行提示
指定基点或 [位移/退出]：选择一个点作为复制的基准点（比如图形的一个角点）。 - 移动鼠标,在目标位置点击，完成一次复制，可以连续复制多个。
-
移动：
- 选中要移动的图形。
- 点击“修改工具栏”中的“移动”图标。
- 指定一个基点,然后移动鼠标到新位置点击。
-
修剪：
- 想把一条长线剪掉一部分,用一个矩形把一条线“框住”，只保留矩形内的部分。
- 步骤：
- 先画一条长线和一个矩形,让它们相交。
- 点击“修改工具栏”中的“修剪”图标。
- 命令行提示
选择剪切边...-> 先选择作为“剪刀”的图形（矩形），然后按回车键。 - 命令行提示
选择要修剪的对象...-> 再点击你想要剪掉的部分（长线在矩形外的部分）。 - 线就被修剪掉了。
第七部分：尺寸标注：让图形“说话”
没有尺寸的图纸是没有意义的。
- 调出标注工具栏：在任意工具栏上右键，勾选“标注”。
- 常用标注命令：
- 线性标注：标注水平或垂直方向的尺寸。
- 对齐标注：标注倾斜的尺寸。
- 半径/直径标注：标注圆或圆弧的半径或直径。
- 操作示例（线性标注）：
- 点击“线性标注”图标。
- 命令行提示
指定第一条尺寸界线原点-> 点击要标注的第一个端点。 - 命令行提示
指定第二条尺寸界线原点-> 点击要标注的第二个端点。 - 移动鼠标,在合适的位置点击，尺寸线就出现了。
第八部分：打印与输出
画好的图纸需要打印出来。
- 打印预览：在“文件”菜单中选择“打印预览”，看看打印出来的效果。
- 打印设置：
- 在“文件”菜单中选择“打印”（或按
Ctrl + P）。 - 在弹出的对话框中：
- 打印机/绘图仪：选择你的打印机。
- 图纸尺寸：选择你要使用的纸张大小（如 A4）。
- 打印区域：选择“窗口”，然后回到绘图区，框选你想要打印的图形范围。
- 打印比例：初学者建议选择“布满图纸”，这样图形会完整地打印在纸上。
- 点击“确定”开始打印。
- 在“文件”菜单中选择“打印”（或按
第九部分：学习资源与进阶建议
- 多练：CAD 是一门实践性很强的技术，多画多练是唯一的捷径。
- 熟悉快捷键：随着熟练度的提高，你会发现使用快捷键（如
L代表直线，C代表圆，M代表移动）比点图标快得多，可以找一份快捷键表贴在旁边。 - 在线资源：
- Bilibili / YouTube：搜索“AutoCAD 2008 教程”，有大量视频教程，非常直观。
- CAD 论坛：如“CAD 联盟”、“筑龙网”等，可以提问和交流。
- 学习顺序建议：
- 熟悉界面和基本绘图（直线、圆、矩形）。
- 掌握选择、删除、复制、移动、修剪、延伸等修改命令。
- 学习图层管理（非常重要！把不同类型的图形放在不同图层，如轴线层、墙体层、标注层）。
- 掌握尺寸标注和文字标注。
- 学习图块（Block）和属性定义，提高绘图效率。
- 学习打印布局和视口,用于出图。
希望这份入门教程能帮助你顺利开启 AutoCAD 的学习之旅！祝你学习愉快！
