这份指南将从入门基础到进阶技巧，再到学习资源，系统地帮助你掌握 Allegro 16.6。

第一部分：基础入门篇

这个阶段的目标是熟悉软件界面，掌握最基本的操作流程,并成功完成一个简单的四层板设计。

1 环境准备与界面熟悉

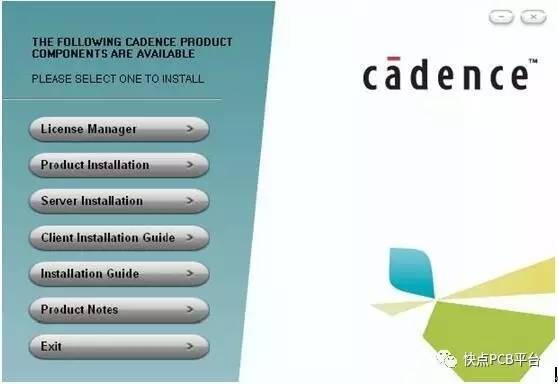

1. 安装与授权：

   确保你已经成功安装了 Cadence Allegro 16.6 和相应的授权，如果没有授权，软件将无法运行，通常需要联系 IT 部门或 Cadence 代理商。

2. 启动软件：


   （图片来源网络，侵删）

   在 Windows 开始菜单中找到 "Cadence Design Entry CIS" -> "PCB Editor 16.6" 并启动。

3. 界面初探：

   • 菜单栏：所有命令的入口。
   • 工具栏：常用命令的快捷图标。
   • 状态栏：显示鼠标坐标、当前命令、快捷键提示等。
   • 工作区：核心的绘图区域。
   • 命令窗口：可以输入命令来执行操作,比点击菜单更快。
   • 设计管理器：显示当前设计的层次结构，如 Board, Package, Etch, Via, DRC 等。

2 基本概念与流程

PCB 设计是一个标准化的流程,理解这个流程至关重要：

1. 原理图设计：在 OrCAD Capture 中完成，定义电路的逻辑连接关系，这是 Allegro 设计的起点。
2. 网表导入：将 OrCAD Capture 生成的 .DSN 网表导入到 Allegro 中，软件会自动根据元器件的 Footprint (封装) 创建元器件并按照原理图连接。
3. 叠层设置：定义 PCB 的层数、板材、铜厚、介电常数等,这是决定板子电气性能和制造工艺的关键一步。
4. 布局：将元器件合理地放置在 PCB 上，考虑信号完整性、电源完整性、散热、可制造性等因素。
5. 布线：根据飞线连接，在各层上绘制铜箔走线，这是最耗时、最需要技巧的步骤。
6. 铺铜：在大面积区域敷设铜箔,通常作为地或电源平面。
7. 丝印与标注：放置元器件位号、Logo、版本号等文字信息。
8. 设计规则检查：检查设计是否符合制造和电气规则。
9. 输出制造文件：生成 Gerber 文件、钻孔文件等，交给 PCB 厂家生产。

3 动手实践：你的第一个简单设计

目标：设计一个简单的四层板 (Top, GND, Power, Bottom)。

步骤：

1. 创建新项目：

   • 打开 Allegro PCB Editor。
   • 选择 File -> New -> Board。
   • 设置单位为 Mil (或 mm)，设置板框大小，5000 Mil x 4000 Mil。

2. 设置叠层：

   • Setup -> Cross-Section...。
   • 在弹出的窗口中，设置层数为 4。
   • 定义各层：
     • L1 (TOP): CONDUCTOR, Thickness 1.4 mil。
     • L2 (GND): PLANE, Thickness 1.4 mil。
     • L3 (POWER): PLANE, Thickness 1.4 mil。
     • L4 (BOTTOM): CONDUCTOR, Thickness 1.4 mil。
   • 设置 Core 和 Prepreg 的厚度和介电常数 (如 FR-4, Er=4.2)。

3. 导入网表：

   • File -> Import -> Logic...。
   • 选择你在 OrCAD Capture 中生成的 your_design.dsn 文件。
   • 点击 Import Cadnet，元器件会出现在板框外,并被飞线连接。

4. 元器件布局：

   • 使用 Add -> Component 或直接从 Placement 工具栏中拖动元器件。
   • 使用 Move 命令将元器件拖到板框内。
   • 技巧：按住 Ctrl 键可以旋转元器件，使用 Push 命令可以推挤元器件,避免重叠。

5. 布线：

   • 在 Route 模式下，选择 Add -> Line (或使用快捷键 F3 开始手动布线)。
   • 点击一个焊盘，移动鼠标,软件会自动吸附到飞线的另一端。
   • 使用 `键切换布线层 (从TOP切换到BOTTOM，软件会自动添加过孔Via`)。
   • 设置线宽：在布线前，可以在 Options 面板中设置 Line Width (8 mil)。

6. 铺铜：

   • Shape -> Global Dynamic Shape (或 Static Shape)。
   • 在 Options 面板中，选择要铺铜的 Net (GND)。
   • 绘制一个覆盖大部分 GND 区域的矩形,软件会自动避让走线和过孔。

7. 设计规则检查：

   • Manufacture -> DFM -> Check。
   • 运行 DRC，检查是否有间距违规、线宽违规等，在 Status 窗口查看报告，并用 Highlight 功能定位错误。

8. 保存与导出：

   • File -> Save As... 保存你的 .brd 文件。
   • File -> Export -> Gerber... 生成 Gerber 文件,用于生产。

第二部分：进阶技巧篇

掌握了基础后，可以学习更高级的功能,以应对复杂的设计。

1 约束驱动设计

这是 Allegro 的核心优势之一，可以提前定义规则,让软件在布线时自动遵守。

1. 创建约束：

   • Setup -> Constraints -> Spacings...：定义不同网络、不同对象之间的最小间距。
   • Setup -> Constraints -> Differential Pairs...：定义差分对的规则，如线宽、间距、长度差等。
   • Setup -> Constraints -> Electrical...：定义电气规则，如最大串联电阻、电容等。

2. 应用约束：

   • 在布线时，如果违反了约束,软件会用高亮色或禁止你进行操作。
   • 使用 Shape -> Auto -> Create Rectangular... 可以根据约束自动生成电源/地平面。

2 高级布局技巧

• Room 布局：将关联性强的元器件定义在一个 Room (房间) 内，进行整体移动和布局,保持模块化。
• 布局复用：对于重复的模块，可以创建一个 Symbol，然后在其他设计中直接调用,极大提高效率。
• 3D 模型查看：View -> 3D View，可以检查元器件高度是否与外壳、散热器等发生干涉。

3 高级布线技巧

• 自动布线：
  • Route -> Autoroute -> Board。
  • 注意：自动布线通常只适合对密度要求不高的板子或作为预布线，对于高速、高密度板，手动布线仍是首选，可以使用 Specctra 外部布线器,效果更好。
• 总线布线：一次为多条相关联的线布线，保持等长、等距。
• 交互式差分对布线：
  • Route -> Add -> Differential Pair。
  • 选择差分对，软件会自动耦合布线,并实时显示长度差。
• 蛇形线：用于等长布线，Add -> Miter 命令可以方便地添加和调整蛇形线的拐角。

4 信号完整性/电源完整性 分析

• SI/PI 工具集成：Allegro 可以与 Sigrity、Clarity 等 SI/PI 工具无缝集成。
• 基本流程：
  1. 在 Allegro 中设置 SI 模型。
  2. 启动 SI/PI Analysis。
  3. 进行仿真，如 Pre-Route Analysis (布线前分析串扰) 或 Post-Route Analysis (布线后分析眼图)。
  4. 根据仿真结果优化设计和布局布线。

第三部分：学习资源篇

光看教程不够,实践和参考是关键。

1 官方文档

• Cadence Documentation Center：这是最权威、最全面的资料库。
  • 网址：https://www.cadence.com/en_US/home/tools/pcb-design-and-analysis.html (在产品页面可以找到文档入口)
  • 搜索 Allegro PCB Editor User Guide，这是必读的“字典”,几乎包含了所有命令的详细说明。

2 视频教程

视频是学习软件操作的最佳方式之一。

• Bilibili (B站)：搜索“Cadence Allegro 教程”、“Allegro 16.6 入门”等关键词，有大量国内UP主分享的免费视频教程,非常实用。
• YouTube：搜索 "Allegro PCB Tutorial"，Cadence 官方频道和一些培训机构会发布高质量的英文教程。
• 优酷/土豆：也有不少早期的教程资源。

3 书籍

• 《PCB设计实战与技巧》：国内经典，结合实例讲解,适合入门。
• 《高速PCB设计与实战》：如果涉及高速设计,这本书是很好的参考。
• 注意：软件版本更新很快，书籍内容可能略有滞后,但核心设计思想是相通的。

4 社区与论坛

遇到问题时,社区是最好的求助平台。

• EDA365 论坛：国内最专业的 EDA 设计论坛，Cadence 板块非常活跃,有大量高手和官方工程师解答问题。
• CSDN/博客园：搜索具体问题，如“Allegro 如何铺铜”、“Allegro DRC 报错解决”,有很多个人经验分享。
• 官方支持：如果你是通过公司或学校使用的，可以直接联系 Cadence 的技术支持。

5 练习项目

• 从简单到复杂，逐步挑战：
  1. 单面板/双面板：LED 点阵板、简单传感器板。
  2. 四层板：STM32F103 最小系统板 (经典练习)。
  3. 六层以上高速板：DDR3、USB3.0、HDMI 接口板，学习等长、差分、阻抗控制等。
  4. 射频板：如 2.4G 无线模块,学习射频布局和布线规则。

总结与建议

1. 循序渐进：不要试图一口吃成胖子，先掌握基本流程,再逐步深入高级功能。
2. 勤于动手：PCB 设计是实践性极强的技能，跟着教程做一遍，然后自己独立做一个小项目,效果最好。
3. 善用快捷键：F3 (添加走线), F2 (移动), Ctrl+F (查找), Zoom In/Out 等,熟练使用快捷键能极大提升效率。
4. 理解设计：软件只是工具，更重要的是理解 PCB 设计背后的原理，如信号完整性、电源完整性、电磁兼容等,好的设计思路比熟练的软件操作更重要。
5. 耐心与细心：PCB 设计是一个细致活，一个小的疏忽（如间距过小）就可能导致板子报废，DRC 是你的最后防线，一定要养成跑 DRC 的习惯。

祝你学习顺利，早日成为 Allegro 高手！
