Oracle RAC 全方位教程

目录

1. 第一部分：初识 Oracle RAC


   （图片来源网络，侵删）
   • 1 什么是 Oracle RAC？
   • 2 RAC 的核心价值与优势
   • 3 RAC 的基本架构
   • 4 RAC 的核心组件
   • 5 RAC 与单实例数据库的根本区别

2. 第二部分：RAC 环境准备与架构

   • 1 硬件要求
   • 2 操作系统要求
   • 3 网络规划 (重中之重)
   • 4 存储规划 (重中之重)
   • 5 软件包要求
   • 6 架构图示例

3. 第三部分：安装与配置 RAC (实战步骤)

   • 1 准备工作：配置主机名、IP、用户等
   • 2 配置共享存储 (使用 ASM)
   • 3 安装 Grid Infrastructure (集群ware)
   • 4 使用 DBCA 创建 RAC 数据库
   • 5 验证 RAC 安装

4. 第四部分：RAC 日常管理与维护

   • 1 集群管理
   • 2 实例管理 (启动/关闭)
   • 3 数据库管理
   • 4 管理投票盘 和 OCR
   • 5 备份与恢复

5. 第五部分：RAC 应用开发与连接


   （图片来源网络，侵删）
   • 1 如何连接 RAC 数据库？
   • 2 TAF (Transparent Application Failover)
   • 3 FCF (Fast Connection Failover)
   • 4 开发最佳实践

6. 第六部分：常见问题与故障排查

   • 1 常见问题列表
   • 2 关键日志文件
   • 3 诊断思路

7. 第七部分：学习资源与进阶

   • 1 官方文档
   • 2 书籍推荐
   • 3 实验环境搭建建议

第一部分：初识 Oracle RAC

1 什么是 Oracle RAC？

Oracle Real Application Clusters (RAC) 是 Oracle Database 的一项核心高可用性技术，它允许多个 Oracle 数据库实例（通常运行在不同的服务器上）同时访问同一个物理数据库，这些服务器通过高速网络连接,并共享存储。

RAC 就是一个“集群数据库”，你可以把它想象成一个由多个“大脑”（服务器/实例）组成的“身体”（数据库），所有大脑都能同时思考和处理关于这个身体的任何事情，并且共享同一个“记忆”（数据文件）。

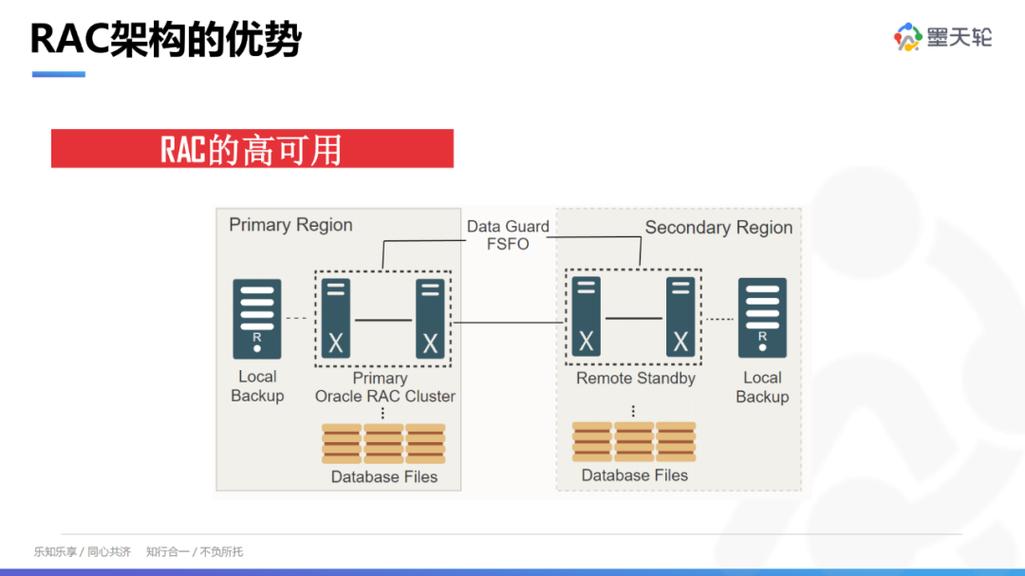

2 RAC 的核心价值与优势

• 高可用性：这是 RAC 最核心的优势，如果集群中的一台服务器（节点）发生故障，数据库服务不会中断，客户端的连接会自动切换到其他健康的节点上，实现“无缝”切换,业务几乎无感知。
• 可扩展性：当业务增长，数据库负载过高时，可以通过向集群中添加新的节点来线性地提升数据库的处理能力，这种“Scale-Out”（横向扩展）方式比升级单台服务器的“Scale-Up”（纵向扩展）更灵活、成本效益更高。
• 负载均衡：客户端的连接可以自动分配到集群中负载较低的节点上，避免了单点过载,优化了整体性能。
• 灾难恢复：RAC 本身不是一个完整的 DR 解决方案，但它为构建强大的 DR 方案（如 RAC One Node + Data Guard）提供了坚实的基础。

3 RAC 的基本架构

RAC 架构主要由两部分组成：

1. 集群ware：这是 RAC 的“骨架”和“神经系统”，它负责管理集群中的所有节点，确保它们之间的通信、协调和故障检测，Grid Infrastructure 是 Oracle 提供的集群ware 解决方案。
2. Oracle Database：这是 RAC 的“血肉”，它被修改为可以在集群环境中运行,允许多个实例并发访问同一个数据库。

4 RAC 的核心组件

• 节点：集群中的一台独立的服务器，一个 2 节点的 RAC 集群就有两台服务器。
• 实例：运行在节点上的 Oracle 内存结构和后台进程集合，在 RAC 中,每个节点都有一个独立的实例。
• 数据库：存储在共享磁盘上的物理数据文件（控制文件、数据文件、日志文件等）,所有实例共同访问和修改这份数据。
• Oracle Clusterware (Grid Infrastructure 的一部分)：
  • OCR (Oracle Cluster Registry)：集群的核心注册表，它存储了集群的配置信息，如节点名、实例名、数据库信息、网络配置等，OCR 对集群的运行至关重要。
  • Voting Disk (投票盘)：用于“心跳”机制，集群中的所有节点会定期向投票盘写入信息（投票），如果一个节点在一定时间内没有成功写入，其他节点就会认为它已经“死亡”，并将其从集群中驱逐，从而避免“脑裂”（Split-Brain）问题。
• ASM (Automatic Storage Management)：Oracle 提供的智能卷管理器和文件系统。强烈推荐在 RAC 环境中使用 ASM，因为它能简化存储管理，提供高性能、高可用性和自动化的数据冗余（如镜像）。
• 私有网络：节点之间的专用高速网络，用于 Clusterware 的心跳同步和实例间的缓存融合。
• 公共网络：客户端访问数据库的网络。
• SCAN (Single Client Access Name)：一个为客户端配置的单一域名系统名称，它解析到集群中一个或多个虚拟 IP 地址，客户端通过 SCAN 连接，无需关心具体连接到哪个节点,由集群自动进行负载均衡和故障转移。

5 RAC 与单实例数据库的根本区别

第二部分：RAC 环境准备与架构

搭建 RAC 环境是整个教程中最具挑战性的部分,规划至关重要。

1 硬件要求

• 服务器：至少 2 台,推荐使用类似架构的服务器。
• CPU：根据负载规划，每台服务器至少 2 个核心。
• 内存：根据负载规划，每台服务器至少 8GB。
• 网络：每台服务器至少需要 3 张物理网卡，强烈推荐使用 bonded NIC 以提高可靠性。
• 存储：共享存储，如 SAN、NAS 或 iSCSI,所有节点必须能同时访问。

2 操作系统要求

• 版本：选择 Oracle 官方支持且经过认证的 Linux 发行版，如 Oracle Linux (RHEL/CentOS 的下游版本，有 UEK 内核优化) 或 RHEL/CentOS。
• 内核参数：需要根据 Oracle 的官方文档调整大量内核参数（如 shmmax, shmall, file-max 等）。
• 用户和组：创建 oracle 和 grid 用户，以及相应的 dba 和 oinstall 组。

3 网络规划 (重中之重)

这是最容易出错的地方，每台服务器至少需要 3 个 IP 地址：

1. 公共 IP：用于管理节点和客户端访问。168.1.11 (node1), 168.1.12 (node2)。
2. 虚拟 IP：每个节点一个，当节点故障时，VIP 会自动漂移到其他节点上，客户端连接不变。168.1.21 (VIP for node1), 168.1.22 (VIP for node2)。
3. SCAN IP：集群一个，DNS 中需要配置 SCAN，解析到 3 个 SCAN VIP（scan1, scan2, scan3）。168.1.100, 168.1.101, 168.1.102。
4. 私有 IP：节点间通信使用。10.10.11 (node1 private), 10.10.12 (node2 private)。

网络隔离：强烈建议将公共网络和私有网络在不同的物理网段上。

4 存储规划 (重中之重)

使用 ASM,你需要规划磁盘组。

• OCR/Voting Disk：通常放在一个高可用的磁盘组中，建议使用外部冗余或 NORMAL 冗余。
• Data/Flash Recovery Area：用于存放数据文件、控制文件、redo log 等，建议使用 NORMAL 或 HIGH 冗余（镜像）。
• Fast Recovery Area：可选,用于存放备份。

5 软件包要求

根据你选择的 Oracle Database 版本（如 19c, 21c）和操作系统版本，从 MOS (My Oracle Support) 下载对应的安装包：

• Grid Infrastructure：用于安装集群ware 和 ASM。
• Oracle Database：用于创建数据库。

6 架构图示例

+---------------------+      +---------------------+
|      Node 1         |      |      Node 2         |
| (racnode1.example.com)|      | (racnode2.example.com)|
|---------------------|      |---------------------|
| Public IP: 192.168.1.11 |      | Public IP: 192.168.1.12 |
| VIP:      192.168.1.21 |      | VIP:      192.168.1.22 |
| Private IP: 10.10.10.11|      | Private IP: 10.10.10.12 |
|---------------------|      |---------------------|
|   Oracle Instance 1 |      |   Oracle Instance 2 |
+---------------------+      +---------------------+
          \                         /
           \      (Private Network) /
            \                     /
             \                   /
+-------------------------------------------------------+
|               Shared Storage (SAN/NAS)               |
|                                                       |
| +---------------------+ +---------------------------+ |
| |   OCR/Voting Disk   | |     Data/Redo Logs        | |
| | (e.g., +DATA/CRS)   | | (e.g., +DATA)             | |
| +---------------------+ +---------------------------+ |
|                                                       |
|  Managed by ASM (Automatic Storage Management)       |
+-------------------------------------------------------+

第三部分：安装与配置 RAC (实战步骤)

这部分将以 Oracle Linux 8 + Oracle Database 19c 为例,概述安装流程。

1 准备工作

1. 安装操作系统：在两台节点上安装相同版本的 Oracle Linux。
2. 配置网络：按照 2.3 节的规划，配置所有 IP 地址、主机名 /etc/hosts 文件（关键文件，必须包含所有节点、VIP、SCAN 的解析）。
3. 创建用户和组：

   # 创建 grid 用户和组
   /usr/sbin/groupadd -g 1000 oinstall
   /usr/sbin/groupadd -g 1001 dba
   /usr/sbin/groupadd -g 1002 oper
   /usr/sbin/groupadd -g 1003 asmadmin
   /usr/sbin/groupadd -g 1004 asmdba
   /usr/sbin/groupadd -g 1005 asmoper
   /usr/sbin/useradd -u 1100 -g oinstall -G dba,oper,asmadmin,asmdba,asmoper grid
   # 创建 oracle 用户和组
   /usr/sbin/useradd -u 1101 -g oinstall -G dba,asmdba oracle
   # 设置密码
   passwd grid
   passwd oracle

4. 配置内核参数和资源限制：编辑 /etc/sysctl.conf 和 /etc/security/limits.conf，并运行 sysctl -p 使其生效。
5. 配置 NTP：确保所有节点的时间同步。
6. 配置无密码 SSH 信任：grid 和 oracle 用户需要在所有节点间实现无密码 SSH 登录。
7. 挂载共享存储：在所有节点上识别共享磁盘,并确保权限正确。

2 配置共享存储 (使用 ASM)

在安装 Grid Infrastructure 的过程中，会自动配置 ASM，你需要提前规划好哪些磁盘用于 OCR/Voting,哪些用于数据。

3 安装 Grid Infrastructure (集群ware)

这是安装的核心步骤。

1. 以 grid 用户身份登录到第一个节点。
2. 运行安装程序：

   $ cd /path/to/grid_home
   $ ./runInstaller

3. 遵循图形界面：
   • 选择安装选项：通常选择 "Install and Configure Oracle Grid Infrastructure for a Cluster"。
   • 配置集群：输入 SCAN 名称和 SCAN VIP。
   • 添加节点：将第二个节点添加到集群中。
   • 配置网络：选择公共网络、私有网络和 SCAN 网络。
   • 配置存储：选择用于 OCR/Voting 和 ASM 的磁盘。
   • 配置密码：为所有管理账户（如 sys, system, grid）设置统一的密码。
   • 执行配置脚本：安装程序会提示你以 root 身份在所有节点上执行脚本。务必按顺序执行。

安装完成后，集群ware 就已经运行起来了，你可以使用 crsctl status resource -t 查看集群资源状态。

4 使用 DBCA 创建 RAC 数据库

Grid Infrastructure 安装好后,就可以创建数据库了。

1. 以 oracle 用户身份登录。
2. 运行 DBCA：

   $ dbca

3. 遵循图形界面：
   • 选择操作：选择 "Create a Database"。
   • 选择数据库类型：选择 "Oracle Real Application Clusters database"。
   • 配置数据库：输入全局数据库名、SID（每个节点一个 SID，如 +ASM1, +ASM2 对应 ASM 实例，RAC1, RAC2 对应数据库实例）。
   • 配置存储：选择 ASM,并指定磁盘组。
   • 配置初始化参数：可以手动调整或使用默认模板。
   • 配置管理选项：如启用的 ADR、Fast Start Failover 等。
   • 创建选项：选择 "Create Database"。

DBCA 会自动在所有节点上创建实例、数据文件、控制文件和日志文件。

5 验证 RAC 安装

1. 检查集群状态：

   [grid@racnode1 ~]$ crsctl status resource -t

   你应该能看到 ora.rac.db、ora.rac1.inst、ora.rac2.inst 等资源都处于 ONLINE 状态。

2. 检查实例状态：

   [oracle@racnode1 ~]$ sqlplus / as sysdba
   SQL> select instance_name, status from v$instance;

   在两个节点上分别执行，应该能看到 RAC1 和 RAC2 实例都是 OPEN 状态。

3. 测试客户端连接： 在客户端机器上，使用 TNS 连接字符串连接到 SCAN 名称。

   sqlplus sys/your_password@SCAN_NAME:1521/SERVICE_NAME

第四部分：RAC 日常管理与维护

1 集群管理

• 启动/停止集群：

  # 启动整个集群 (所有节点)
  crsctl start cluster
  # 停止整个集群
  crsctl stop cluster

• 管理集群资源：

  # 查看资源状态
  crsctl status resource -t
  # 启动/停止单个资源
  crsctl start resource ora.rac.db
  crsctl stop resource ora.rac.db

2 实例管理

• 启动/停止单个实例：

  # 在节点1上启动实例1
  srvctl start instance -d RAC -i RAC1
  # 在节点1上停止实例1
  srvctl stop instance -d RAC -i RAC1

• 滚动停止/启动集群：在不中断服务的情况下，对集群中的每个节点依次进行维护。

  # 滚动停止所有实例
  srvctl stop instance -d RAC -i RAC1,RAC2 -o immediate
  # 滚动启动所有实例
  srvctl start instance -d RAC -i RAC1,RAC2

3 数据库管理

• 使用 SRVCTL：RAC 环境下的数据库管理主要通过 srvctl 命令行工具进行。

  # 查看数据库状态
  srvctl status database -d RAC
  # 添加/删除实例
  srvctl add instance -d RAC -i RAC3 -n racnode3
  srvctl remove instance -d RAC -i RAC3

4 管理投票盘 和 OCR

• 备份：Grid Infrastructure 会自动备份 OCR 和 Voting Disk，但 DBA 也需要手动备份。

  # 备份 OCR
  ocrconfig -manualbackup

• 恢复：OCR 损坏，可以从自动备份或手动备份中恢复。

  # 恢复 OCR
  ocrconfig -restore /path/to/backup_file.ocr

5 备份与恢复

• RMAN：RMAN 是 RAC 备份的首选工具，它天然支持多实例备份，可以并行执行,提高效率。
• 备份策略：
  • 全库备份：定期对整个数据库进行备份。
  • 控制文件和 SPFILE 自动备份：确保 RMAN 配置了 CONFIGURE CONTROLFILE AUTOBACKUP ON;。
  • 归档日志备份：至关重要，用于 Point-in-Time Recovery。
• 恢复：恢复过程与单实例类似，但 RMAN 会自动协调所有实例，如果节点故障,可以在其他节点上执行恢复操作。

第五部分：RAC 应用开发与连接

1 如何连接 RAC 数据库？

客户端不需要知道集群中有多少个节点，它只需要连接到 SCAN 名称，SCAN 名称会解析到集群的 SCAN VIP，然后由集群的负载均衡器决定将连接路由到哪个节点的 VIP 上。

客户端的 tnsnames.ora 文件可以非常简单：

RAC_SCAN =
  (DESCRIPTION =
    (ADDRESS = (PROTOCOL = TCP)(HOST = your_scan_name)(PORT = 1521))
    (CONNECT_DATA =
      (SERVER = DEDICATED)
      (SERVICE_NAME = your_service_name)  // RAC
    )
  )

2 TAF (Transparent Application Failover)

TAF 是 RAC 最重要的客户端特性之一，它允许在数据库会话期间，如果当前连接的实例发生故障，客户端会话（包括正在进行的事务）会自动、透明地重新连接到集群中的另一个健康实例。

• 配置方式：在 tnsnames.ora 中指定 FAILOVER_MODE。

  RAC_TAF =
    (DESCRIPTION =
      (ADDRESS = (PROTOCOL = TCP)(HOST = your_scan_name)(PORT = 1521))
      (CONNECT_DATA =
        (SERVICE_NAME = your_service_name)
        (SERVER = DEDICATED)
        (FAILOVER_MODE =
          (TYPE = SELECT)  // 或 BASIC
          (METHOD = BASIC)
          (RETRIES = 180)
          (DELAY = 5)
        )
      )
    )

  • TYPE=SELECT：TAF 不仅会重连，还会尝试重新执行之前的查询,保持游标状态。
  • TYPE=BASIC：只重连,不重执行查询。

3 FCF (Fast Connection Failover)

FCF 是针对连接池（如 UCP, WebLogic）的高级故障转移机制，当检测到实例故障时，连接池会立即将所有到该实例的连接标记为无效，并在后台异步地重新建立新连接,对应用几乎无影响。

4 开发最佳实践

• 不要硬编码节点名或 IP：始终使用 SCAN 名称和 Service Name。
• 使用连接池：应用服务器应使用连接池，并启用 FCF。
• 编写无状态应用：尽量避免在会话中存储大量状态信息,以便在故障转移后能更快地恢复。
• 处理 TAF 事件：如果应用使用 TYPE=SELECT 的 TAF，需要准备好处理 ROWID 变化或游标失效的异常。

第六部分：常见问题与故障排查

1 常见问题列表

• 节点无法加入集群：通常是网络配置（/etc/hosts）、防火墙、时间不同步或权限问题。
• VIP 漂移失败：可能是网卡配置、udev 规则或网络问题导致 VIP 无法在备用节点上启动。
• 实例启动失败：可能是 ASM 磁盘组未启动、参数文件问题或存储问题。
• 性能问题：可能是私有网络带宽不足、缓存融合效率低、SQL 语句本身的问题。

2 关键日志文件

• Grid Infrastructure 日志：$GRID_HOME/log/
  • crsd/：CRS 守护进程日志。
  • evmd/：事件管理器日志。
  • agent/：管理代理日志。
  • racg/：RAC 守护进程日志。
• 数据库日志：$ORACLE_BASE/diag/rdbms/<DB_UNIQUE_NAME>/<INSTANCE_NAME>/trace/
  • alert_<instance_name>.log：实例的警报日志,最重要的诊断信息来源。
• ASM 日志：$GRID_HOME/log/asm/

3 诊断思路

1. 观察现象：哪个节点/实例/服务出问题了？
2. 检查集群状态：crsctl status resource -t,看资源状态。
3. 检查实例状态：sqlplus 连接实例,看是否能正常操作。
4. 检查日志：根据时间戳，查看相关的警报日志和 CRS 日志，寻找 ORA- 错误信息。
5. 检查网络：ping, ssh, nslookup 等。
6. 检查存储：asmcmd 查看 ASM 磁盘组状态。
7. 逐步排除：从最可能的原因开始排查。

第七部分：学习资源与进阶

1 官方文档

• Oracle Database Installation Guide：安装步骤的权威来源。
• Oracle Real Application Clusters Administration and Deployment Guide：RAC 管理的“圣经”。
• My Oracle Support (MOS)：遇到问题时，首先搜索 MOS，里面有大量的文档、补丁和 Bug 说明。

2 书籍推荐

• 《Oracle RAC Hands-On》 by Mike Ault and Rampant TechPress：非常经典的实战书籍。
• 《Oracle Real Application Clusters 12c Administration Handbook》 by Oracle Press：官方出版的权威手册。

3 实验环境搭建建议

• 使用虚拟机：Oracle VM VirtualBox 或 VMware Workstation 是搭建本地 RAC 实验环境的绝佳选择。
• 使用共享磁盘：在虚拟机中配置共享磁盘（VirtualBox 的 VMDK 或 VMware 的 VMDK/RDM）来模拟共享存储。
• 简化网络：在虚拟机中多创建几块虚拟网卡,模拟公共和私有网络。
• 从 2 节点开始：2 节点 RAC 已经能让你掌握所有核心概念和操作。

学习 Oracle RAC 是一个系统工程，它不仅要求你懂 Oracle 数据库，还要求你懂操作系统、网络和存储，本教程为你提供了一个从入门到实践的路线图，最好的学习方法就是 动手实践，搭建一个自己的 RAC 环境，去安装、配置、管理，甚至人为地制造一些故障，然后去排查和解决,祝你学习顺利！
