CATIA V5 详细安装教程

CATIA V5 的安装过程相比现代软件略显复杂，因为它依赖于多个环境变量和特定的安装顺序，请严格按照以下步骤操作,以确保安装成功。

第一步：安装前准备 (至关重要)

在开始安装之前，请务必完成以下准备工作，这可以避免 90% 以上的安装失败问题。

系统要求检查

确保你的计算机满足或超过 CATIA V5 的最低系统要求，以 CATIA V5-6R202x (R2025x) 为例：

• 操作系统:
  • Windows 10 (64位) 专业版/企业版/教育版 (推荐最新版本)
  • Windows 11 (64位) 专业版/企业版/教育版 (推荐)
  • 注意：通常不支持家庭版，且不建议使用旧版系统如 Windows 7/8。
• 处理器:

  Intel® Core™ i5 / i7 / i9 或 AMD Ryzen™ 5 / 7 / 9 等多核处理器,主频越高越好。

• 内存:
  • 最低: 8 GB RAM
  • 推荐: 16 GB RAM 或更高
  • 对于大型装配体，32GB 或以上更佳。
• 硬盘空间:
  • 安装空间: 至少 15 GB 的可用空间
  • 工作空间: 建议 50 GB 以上的高速固态硬盘 作为系统盘和安装盘。
• 显卡:
  • 专业图形卡: NVIDIA Quadro 或 AMD FirePro / Radeon Pro 系列 (强烈推荐,性能和稳定性远超游戏卡)
  • 高端游戏卡: NVIDIA GeForce RTX 30/40 系列或 AMD RX 6000/7000 系列 (可作为备选,但可能在处理复杂模型时出现性能瓶颈或不稳定)
  • 驱动: 必须安装经过 CATIA 认证的 专业图形驱动，可以在 NVIDIA Quadro 驱动下载页面 或 AMD 专业驱动页面 搜索并下载。
• 网络: 需要稳定的网络连接,用于许可证验证和在线服务。

获取安装文件

• 来源: 通常通过 Dassault Systèmes 官方渠道或学校/公司提供的镜像/账号获取。
• 文件结构: 安装文件通常是一个 .iso 镜像文件或一个包含多个 .rar/.zip 分卷压缩包的文件夹。

关键准备工作 (避免后续问题)

1. 关闭所有杀毒软件和防火墙:


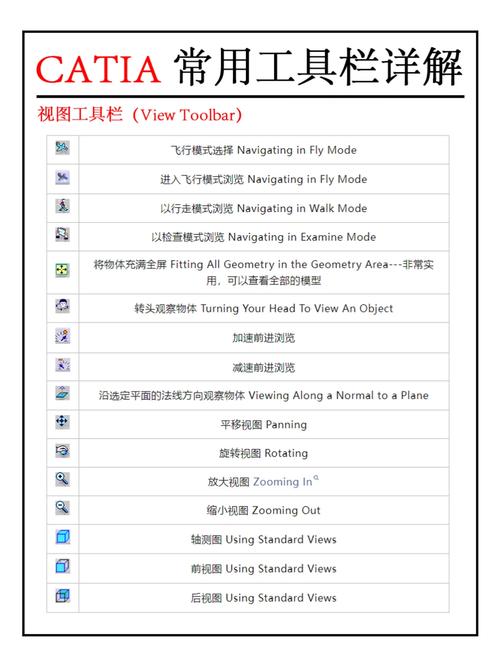

   （图片来源网络，侵删）
   • 必须关闭！ 安全软件可能会误判安装过程中的文件写入或网络连接（特别是许可证服务器）为威胁,导致安装失败或损坏。
   • 记得在安装完成后重新开启。

2. 断开不必要的设备:

   拔掉 U 盘、移动硬盘、外接显示器、打印机等非必要 USB 设备,避免驱动冲突。

3. 创建纯净的 Windows 用户账户:

   • 最佳实践： 创建一个新的本地管理员账户，并使用这个新账户进行安装,这可以避免当前用户账户的权限或环境变量冲突。
   • 如何创建: 设置 -> 账户 -> 家庭和其他用户 -> 将其他人添加到本机 -> 我没有这个人的登录信息 -> 添加一个没有 Microsoft 账户的用户。

4. 禁用 Windows Defender 实时保护 (临时):


   （图片来源网络，侵删）

   在 Windows 安全中心中,暂时关闭实时保护功能。

5. 确保以管理员身份运行:

   • 在后续的安装步骤中，所有 .exe 文件都必须右键选择 “以管理员身份运行”。

第二步：安装主程序

这一步是安装 CATIA V5 的核心功能。

1. 挂载 ISO 或解压文件:

   • 如果是 .iso 文件，右键点击 -> 装载,会生成一个新的虚拟盘符。
   • 如果是分卷压缩包,请将所有部分解压到同一个文件夹中。

2. 运行安装程序:

   • 进入解压或挂载后的文件夹，找到 Setup.exe 或 win64 文件夹下的安装程序。
   • 右键点击 Setup.exe，选择 “以管理员身份运行”。

3. 进入安装向导:

   • 首先会弹出一个语言选择窗口，选择 简体中文，然后点击 确定。
   • 接下来是欢迎界面，点击 下一步。

4. 选择安装类型:

   • 选择 安装新产品，然后点击 下一步。

5. 接受许可协议:

   • 仔细阅读许可协议，勾选 我接受...，然后点击 下一步。

6. 选择要安装的产品:

   • 在左侧的产品列表中，展开 CATIA V5-6。
   • 勾选你需要安装的模块，对于初学者，至少勾选 CATIA V5-6 Basic，如果你有特定需求，可以勾选 Mechanical Design (机械设计), Shape (曲面设计), Analysis & Simulation (分析仿真) 等。
   • 注意： 勾选的模块越多，安装时间越长，占用空间也越大,建议只安装当前必需的模块。
   • 点击 下一步。

7. 配置安装路径:

   • 强烈建议 不要安装在 C:\Program Files 或 C:\Program Files (x86) 目录下,可能会遇到权限问题。
   • 推荐安装路径，D:\DassaultSystemes\CATIA V5-6R202x (请根据你的系统和 Dassault Systèmes 的版本号修改)。
   • 点击 下一步。

8. 配置环境变量:

   • 这是非常关键的一步！向导会自动检测并设置 CATStartup 和 CATIA 等环境变量。
   • 请仔细检查 这些变量是否正确设置，特别是 CATIA 变量，它指向了安装目录下的 Bxx 文件夹（B30 代表 R2025x, B33 代表 R2025x）。
   • 确认无误后，点击 下一步。

9. 开始安装:

   • 安装程序会显示摘要信息，确认无误后点击 安装。
   • 安装过程会持续一段时间，请耐心等待，不要中断，过程中可能会提示你插入第二张光盘或指定下一个安装包位置,根据提示操作即可。

10. 安装完成:

    • 看到 产品安装成功 的提示后，点击 完成。此时先不要重启电脑！

第三步：安装许可证服务器

CATIA V5 必须依赖一个许可证服务器才能运行，如果你的 license 文件是 *.dat 格式,就需要安装这个服务器。

1. 运行许可证服务器安装程序:

   • 回到安装包的根目录，找到 DassaultSystemes.Licensing.Setup 或类似的文件夹。
   • 进入该文件夹，找到 Setup.exe，右键点击并选择“以管理员身份运行”。

2. 配置许可证服务器:

   • 安装向导会启动，选择 配置新的许可证服务器，然后点击 下一步。
   • 设置一个 服务器名称 (可以任意填写，如 MyLicenseServer)。
   • 设置 端口号，默认是 27000,通常保持默认即可。
   • 点击 下一步。

3. 指定许可证文件:

   • 在 许可证文件 一栏，点击 浏览，找到你的 *`.dat` 许可证文件**。
   • 重要提示： 许可证文件通常需要使用记事本打开，修改其中的 SERVER 或 USE_SERVER 行，将主机名修改为你电脑的 实际计算机名。
     • 如何查计算机名：右键点击 此电脑 -> 属性。
     • 修改示例：将 SERVER your-hostname 000000000000 中的 your-hostname 替换为你的计算机名。
   • 指定正确的 .dat 文件后，点击 下一步。

4. 完成安装:

   • 确认信息无误后，点击 安装。
   • 安装完成后，点击 完成，此时会提示你重启 FlexNet Licensing Service 服务,通常选择是。

第四步：配置并启动 CATIA

现在主程序和许可证都已安装，最后一步是配置 CATIA 使其找到许可证。

1. 配置 LM_LICENSE_FILE 环境变量:

   • 这是连接 CATIA 和许可证服务器的桥梁。
   • 右键点击 此电脑 -> 属性 -> 高级系统设置 -> 高级 选项卡 -> 环境变量。
   • 在 系统变量 部分，点击 新建。
   • 变量名: LM_LICENSE_FILE
   • 变量值: 27000@你的计算机名 (这里的 27000 必须和许可证服务器设置的端口号一致，你的计算机名 必须和 .dat 文件中修改的计算机名一致)。
   • 点击 确定 保存。

2. 配置 CATIA 的许可证服务器路径:

   • 再次打开 环境变量 窗口。
   • 在 系统变量 部分，找到 CATLM_LICENSE_FILE 变量。
   • 如果没有，请 新建 一个。
     • 变量名: CATLM_LICENSE_FILE
     • 变量值: 27000@你的计算机名
   • 如果已存在，双击编辑，确保其值为 27000@你的计算机名。
   • 点击 确定 保存。

3. 重启计算机:

   • 强烈建议在此处重启计算机。 这可以确保所有新安装的程序服务和环境变量都正确加载。

4. 启动并验证 CATIA:

   • 重启后，找到桌面上的 CATIA V5 图标，右键点击“以管理员身份运行”。
   • CATIA 启动后，点击 帮助 -> ..。
   • 在弹出的窗口中，如果能看到你许可证中包含的模块（如 CATIA-CAD2），并且状态显示为“已许可”，那么恭喜你,安装成功了！

第五步：常见问题与解决方案

希望这份详细的教程能帮助你顺利完成 CATIA V5 的安装！祝你使用愉快！
