AutoCAD 2025 for Mac 是 Autodesk 推出的早期 Mac 版本，虽然现在已有功能更强大的新版，但其核心操作逻辑与新版（如 AutoCAD for Mac 2025）基本一致，学习这个版本对于掌握 AutoCAD 的基础非常有帮助。
（图片来源网络，侵删）
本教程将分为以下几个部分：
- 准备工作：安装与界面初识
- 核心概念：坐标、图层与对象
- 基础绘图命令
- 基础修改命令
- 精确绘图技巧
- 尺寸标注与文字
- 文件管理与输出
- 学习资源与进阶
第一部分：准备工作与界面初识
安装与启动
- 系统要求：确保您的 Mac 满足 AutoCAD 2025 的最低系统要求（OS X Mavericks 10.9 或更高版本，Intel Core i5 或更高处理器等）。
- 获取软件：您可以通过 Autodesk 官网或寻找安装包，2025 版本已非常老旧，可能需要注册旧版账户。
- 启动软件：双击 AutoCAD 2025 图标，启动程序。
熟悉工作界面

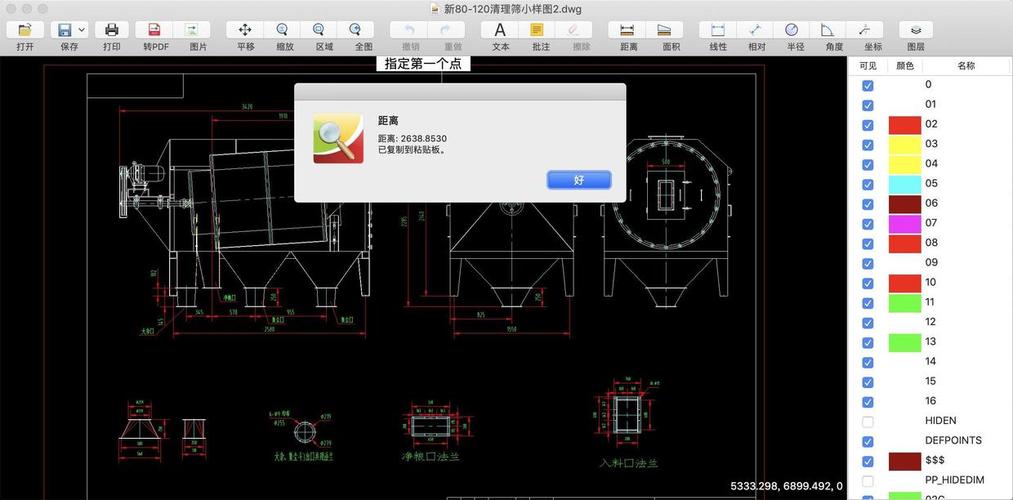

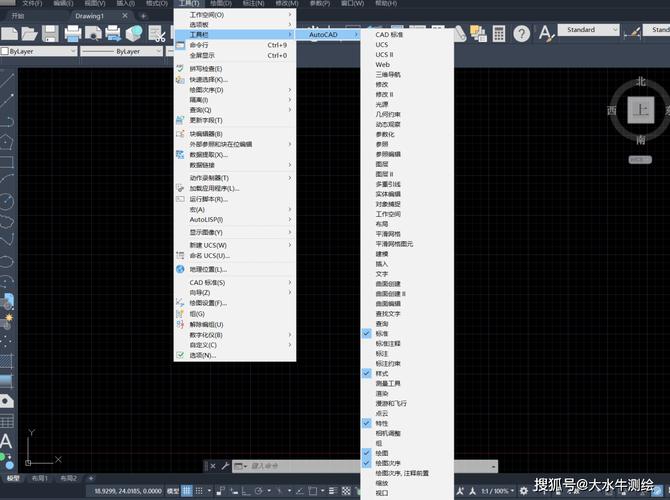

启动后,您会看到类似下图的工作界面（主要由以下几部分组成）：
- 应用程序菜单 (Application Menu)：左上角的红色 "A" 图标，点击后可以新建、打开、保存、打印文件，以及导出、发布等。
- 快速访问工具栏 (Quick Access Toolbar)：位于界面顶部，默认包含新建、打开、保存、打印、放弃、重做等常用命令，您可以自定义它。
- 功能区 (Ribbon)：界面顶部的核心区域，按选项卡（如“常用”、“插入”、“注释”等）组织了各种命令，每个选项卡下又有不同的面板。
- 常用：包含最基础的绘图、修改和注释工具。
- 绘图区域 (Drawing Area)：屏幕中央的大片空白区域，您在这里进行绘图。
- 命令行 (Command Line)：这是 AutoCAD 的灵魂！ 位于绘图区域下方，用于输入命令、查看提示和反馈。强烈建议初学者时刻关注命令行。
- 状态栏 (Status Bar)：位于界面最底部，提供了一系列绘图辅助工具的开关，如：
- 栅格：显示或隐藏点状网格。
- 正交：限制光标只能水平或垂直移动。
- 极轴：按预设角度追踪。
- 对象捕捉：精确捕捉到对象的特殊点（如端点、中点、圆心）。
- 动态输入：在光标附近显示命令提示和输入框。
第二部分：核心概念
坐标系统
AutoCAD 中的所有图形都基于坐标系。
- 世界坐标系：默认的固定坐标系，X 轴水平向右，Y 轴垂直向上。
- 输入坐标：
- 绝对坐标：
X,Y(100,50表示 X 坐标为 100，Y 坐标为 50 的点)。 - 相对坐标：
@X,Y(@50,30表示从上一个点向右移动 50，向上移动 30)。 - 极坐标：
@距离<角度(@100<45表示从上一个点出发，距离 100，角度 45 度的方向)。
- 绝对坐标：
图层
图层就像透明的胶片,您可以在不同的胶片上绘制不同的图形，然后将它们叠加在一起，这是管理复杂图形的关键。
（图片来源网络，侵删）
- 新建图层：在“常用”选项卡 -> “图层”面板 -> “图层特性”。
- 图层操作：
- 开/关：控制图层上的对象是否可见。
- 冻结/解冻：类似开关，但冻结的图层不参与计算，性能更好。
- 锁定/解锁：锁定后图层上的对象可见但不能被编辑。
- 颜色/线型/线宽：为图层设置统一的属性，方便管理。
第三部分：基础绘图命令
这些命令通常位于“常用”选项卡的“绘图”面板中。
| 命令图标 | 命令名称 | 快捷键 | 功能说明 |
|---|---|---|---|
| 直线 | LINE |
L |
绘制一条或多条首尾相连的直线段。 |
| 圆 | CIRCLE |
C |
绘制圆，有多种方式（圆心、半径；两点；三点等）。 |
| 圆弧 | ARC |
A |
绘制圆弧，有多种方式（三点、圆心、起点等）。 |
| 矩形 | RECTANG |
REC |
绘制矩形，可以指定长度、宽度和倒角。 |
| 多边形 | POLYGON |
POL |
绘制正多边形（如三角形、五边形、六边形）。 |
| 多段线 | PLINE |
PL |
绘制由直线和圆弧组成的连续线段，可以设置统一的宽度。 |
练习： 尝试使用 L 命令画一个房子的轮廓，用 REC 画门，用 C 画一个窗户。
第四部分：基础修改命令
这些命令通常位于“常用”选项卡的“修改”面板中。
| 命令图标 | 命令名称 | 快捷键 | 功能说明 |
|---|---|---|---|
| 删除 | ERASE |
E |
删除选中的对象。 |
| 复制 | COPY |
CO |
将对象复制一份或多份到新位置。 |
| 移动 | MOVE |
M |
将对象从原位置移动到新位置。 |
| 旋转 | ROTATE |
RO |
将对象围绕一个基点旋转指定角度。 |
| 缩放 | SCALE |
SC |
按比例放大或缩小对象。 |
| 修剪 | TRIM |
TR |
以其他对象为边界，修剪掉对象的一部分。 |
| 延伸 | EXTEND |
EX |
将对象延伸到指定的边界对象上。 |
| 倒角 | CHAMFER |
CHA |
在两条直线之间创建倒角。 |
| 圆角 | FILLET |
F |
用圆弧连接两条直线、圆弧或圆。 |
修改命令的通用操作流程：
（图片来源网络，侵删）
- 在命令行输入命令（如
M）并回车。 - 选择对象：用鼠标框选或单击要修改的对象，然后回车结束选择。
- 指定基点：单击一个点作为操作的基准点（如移动的起点、旋转的中心）。
- 指定第二个点：单击目标位置点，完成操作。
第五部分：精确绘图技巧
手动绘图很难精确,AutoCAD 提供了强大的辅助工具。
- 对象捕捉：必须开启！ 在状态栏右下角的小齿轮图标（“对象捕捉设置”）中，可以勾选您需要捕捉的点，如：
- 端点
- 中点
- 圆心
- 交点
- 垂足
- 切点
- 极轴追踪：开启后，当您拖动光标时，会显示预设角度（如 15°、30°、45°）的虚线，帮助您绘制特定角度的线。
- 动态输入：开启后，光标附近会显示距离和角度信息，可以直接输入数值，无需看命令行，提高效率。
练习： 绘制一个精确的 100x100 的正方形，并在其中心画一个半径为 20 的圆。
第六部分：尺寸标注与文字
一张完整的工程图必须有尺寸和说明文字。
尺寸标注
- 标注样式：在“注释”选项卡 -> “标注”面板 -> “标注样式”中，可以设置箭头、文字大小、单位等。
- 常用标注命令：
- 线性标注：
DIMLINEAR(DLI) - 标注水平和垂直距离。 - 对齐标注：
DIMALIGNED(DAL) - 标注倾斜方向的距离。 - 半径/直径标注：
DIMRADIUS(DRA)/DIMDIAMETER(DDI) - 标注圆或圆弧的半径/直径。
- 线性标注：
文字
- 文字样式：在“注释”选项卡 -> “文字”面板 -> “文字样式”中，设置字体、高度等。
- 单行文字：
TEXT- 用于输入简短的文字。 - 多行文字：
MTEXT(T) - 用于输入大段文字，可以设置格式、段落等。
第七部分：文件管理与输出
保存文件
- 另存为：
SAVEAS，在 AutoCAD 中，建议使用以下几种格式：- .dwg：AutoCAD 的原生文件格式，用于编辑和保存。
- .dxf：通用交换格式，可以被许多其他 CAD 软件打开。
- .pdf：将图纸输出为 PDF 文件，方便查看和打印。
打印
- 打印预览：在应用程序菜单 -> “打印” -> “打印预览”。
- 打印设置：在“打印”对话框中，可以设置：
- 打印机：选择您的打印机或“DWG To PDF”。
- 图纸尺寸：选择打印纸张大小（如 A4, A3）。
- 打印区域：选择要打印的范围（如“窗口”，然后框选您想打印的图形部分）。
- 比例：选择“布满图纸”或输入自定义比例（如 1:100）。
第八部分：学习资源与进阶
内部帮助
- 按
F1键，可以打开 AutoCAD 的官方帮助文档，里面有最权威的命令解释和教程。
视频教程
在 YouTube、Bilibili 等视频网站上搜索以下关键词，可以找到大量中文视频教程：
AutoCAD 2025 Mac 教程AutoCAD for Mac 基础入门AutoCAD 命令详解
实践建议
- 从简单开始：先临摹一些简单的机械零件图或建筑平面图。
- 坚持使用命令行：虽然可以点击图标，但熟练使用快捷键和命令行是成为高手的必经之路。
- 多图层练习：尝试将墙体、门窗、家具、尺寸标注分别放在不同的图层上，体会图层管理的优势。
- 关注效率：学习使用块、属性块、模板文件等高级功能来提高绘图效率。
希望这份教程能帮助您顺利入门 AutoCAD 2025 for Mac！祝您学习愉快！
