AutoCAD 机械设计全攻略：从入门到精通
本教程将分为五个核心阶段,每个阶段都包含学习目标、核心知识点、实战建议和推荐资源，帮助您高效地掌握 AutoCAD 在机械设计领域的应用。
（图片来源网络，侵删）
第一阶段：入门基础 - 熟悉界面与基本操作
这个阶段的目标是让您能够熟练地使用 AutoCAD 的基本工具，完成简单的图形绘制和编辑。
学习目标
- 熟悉 AutoCAD 的工作界面。
- 掌握基本文件操作（新建、打开、保存）。
- 掌握精确绘图的基本方法（坐标输入、对象捕捉）。
- 能够绘制和编辑基本二维图形（直线、圆、矩形、多边形等）。
- 理解图层的作用并会使用图层管理图形。
核心知识点
-
界面认识
- 功能区: 命令的主要入口，按“选项卡”和“面板”组织。
- 绘图区: 您绘制图形的主要区域。
- 命令行: 输入命令、参数和查看提示信息的地方，极其重要。
- 状态栏: 显示和控制绘图辅助工具（如坐标、栅格、正交、对象捕捉）。
- 工具选项板: 提供常用的块和命令。
-
基本绘图命令
LINE(L): 绘制直线。CIRCLE(C): 绘制圆。RECTANGLE(REC): 绘制矩形。POLYGON(POL): 绘制正多边形。ARC(A): 绘制圆弧。
-
基本编辑命令
（图片来源网络，侵删）ERASE(E): 删除对象。MOVE(M): 移动对象。COPY(CO/CP): 复制对象。OFFSET(O): 偏移对象，用于绘制平行线。TRIM(TR): 修剪对象。EXTEND(EX): 延伸对象。FILLET(F): 创建圆角。CHAMFER(CHA): 创建倒角。
-
精确绘图辅助
- 坐标输入: 绝对坐标、相对坐标 (
@x,y)、极坐标 (@距离<角度)。 - 对象捕捉: 开启状态栏的“对象捕捉”或使用
OSNAP命令，可以精确捕捉到端点、中点、圆心等关键点。 - 正交模式: 约束光标在水平和垂直方向移动。
- 坐标输入: 绝对坐标、相对坐标 (
-
图层管理
- 使用
LAYER(LA) 命令打开图层特性管理器。 - 创建新图层,并为其命名（如“轮廓线”、“中心线”、“尺寸线”、“虚线”）。
- 为不同图层设置不同的颜色、线型和线宽，这是机械制图规范化的基础。
- 使用
实战建议
- 任务一: 绘制一个简单的 A3 图框和标题栏。

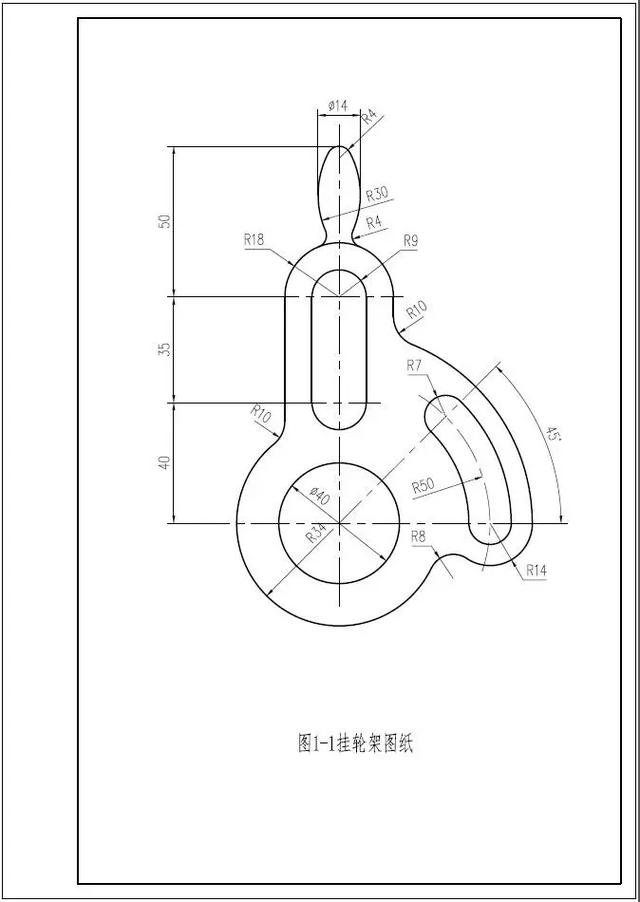

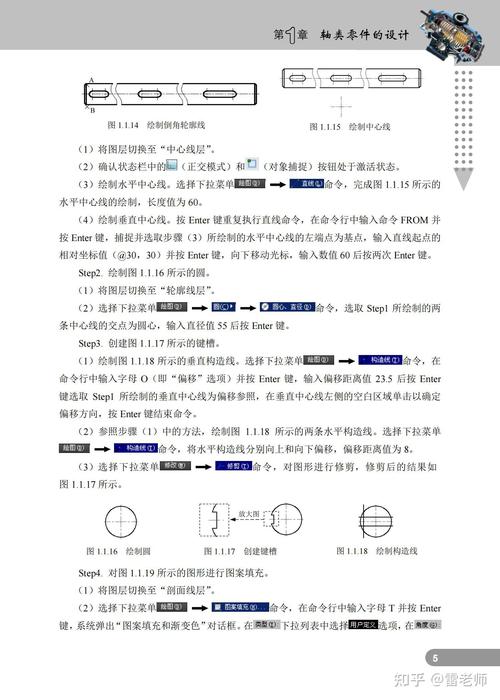

- 任务二: 临摹一张简单的机械零件图（如一个带孔的垫片或一个轴套）。
- 任务三: 绘制一个正六边形螺栓的俯视图。
第二阶段：进阶技能 - 提高绘图效率与规范性
这个阶段的目标是学习更高效的绘图工具和机械制图规范,让您的图纸既专业又高效。
学习目标
- 掌握块的定义、使用和编辑。
- 学会创建和编辑文字与表格。
- 掌握尺寸标注的样式设置和标注方法。
- 理解机械制图的国家标准（如GB/T）。
- 学会使用图案填充。
核心知识点
-
块
（图片来源网络，侵删）BLOCK(B): 创建内部块。WBLOCK(W): 创建外部块（可被其他文件调用）。INSERT(I): 插入块。- 应用: 将螺栓、螺母、轴承等常用标准件创建成块，可极大提高绘图效率。
-
文字与表格
MTEXT(T): 创建多行文本，用于技术要求、标题栏填写。STYLE(ST): 设置文字样式（字体、大小等）。TABLE: 创建和编辑表格，用于零件明细栏等。
-
尺寸标注
DIMSTYLE(D): 创建和修改标注样式，这是机械设计的核心！- 关键设置:
- 线: 设置尺寸线、尺寸界线的颜色和线宽。
- 符号和箭头: 设置箭头样式（通常为实心闭合）。
- 文字: 设置文字样式、高度和对齐方式。
- 主单位: 设置单位格式（小数）、精度、前缀/后缀（如 ）。
- 标注命令:
DIMLINEAR(DLI): 线性标注。DIMALIGNED(DAL): 对齐标注。DIMDIAMETER(DDI): 直径标注。DIMRADIUS(DRA): 半径标注。DIMANGULAR(DAN): 角度标注。
-
图案填充
HATCH(H): 用于绘制剖面线。- 注意: 在机械制图中，不同材料的剖面线有不同的角度和间距，通常使用
ANSI31线型，并调整角度和比例。
-
机械制图规范
- 线型: 粗实线（可见轮廓线）、细实线（尺寸线、剖面线）、虚线（不可见轮廓线）、点画线（轴线、对称中心线）。
- 字体: 通常使用
gbenor.shx(正体) 和gbeitc.shx(斜体) 字体。 - 图纸幅面: A0, A1, A2, A3, A4。
实战建议
- 任务一: 创建一个符合国标的 A3 标题栏和图框，并将其保存为模板文件（.dwt）。
- 任务二: 将螺栓、螺母等标准件创建成外部块。

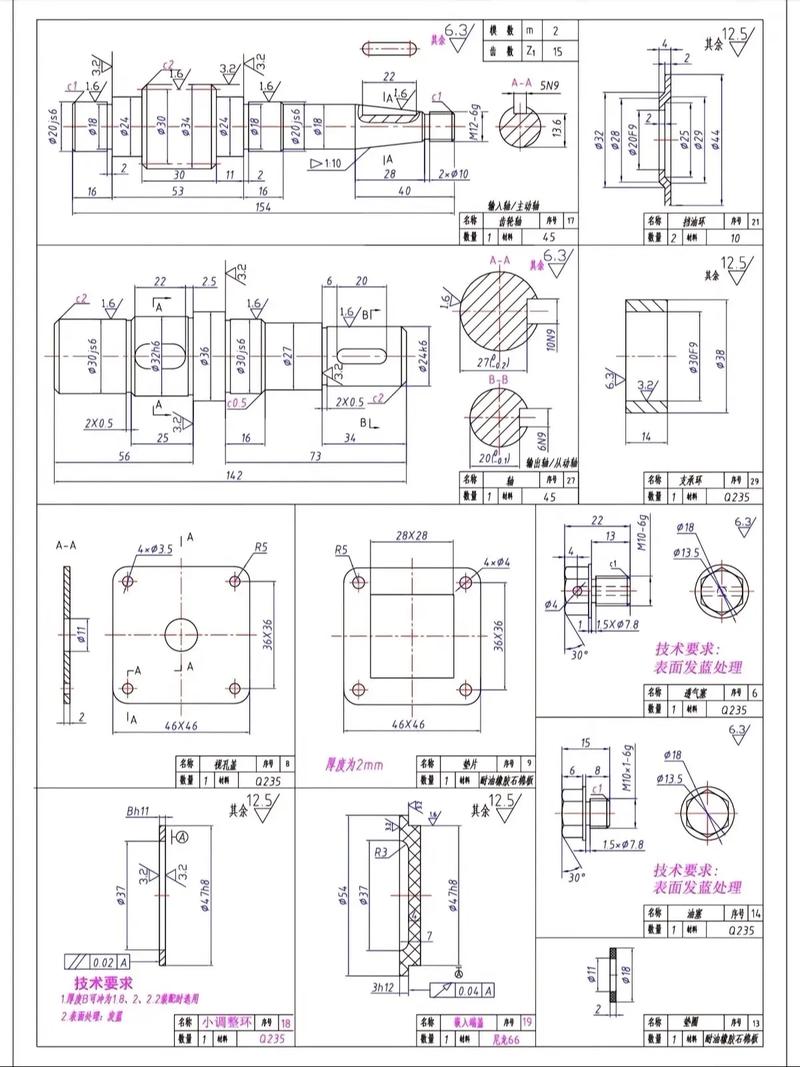

- 任务三: 绘制一个简单的轴类零件图，并正确标注尺寸、公差、形位公差和表面粗糙度（需使用“标注”->“公差”命令）。
第三阶段：核心应用 - 三维建模与工程图生成
这个阶段是 AutoCAD 机械设计的核心，学习如何从二维图纸创建三维模型，并自动生成标准的二维工程图。
学习目标
- 掌握三维建模的基本概念和视图控制。
- 能够使用常用命令创建和编辑三维实体。
- 学会为三维模型添加材质和渲染。
- 掌握从三维模型生成二维视图的方法。
核心知识点
-
三维基础
- 工作空间: 切换到“三维建模”工作空间。
- 视图控制:
VPOINT、VIEW命令，以及视图立方体，学会使用“俯视”、“前视”、“左视”、“西南等轴测”等。 - 视觉样式: 在“视图”选项卡中切换“二维线框”、“三维线框”、“概念”、“真实”等样式。
-
三维建模
- 基本体:
BOX(长方体),CYLINDER(圆柱体),CONE(圆锥体),SPHERE(球体)。 - 拉伸:
EXTRUDE(EXT): 将二维封闭图形拉伸成三维实体，是机械建模最常用的命令之一。 - 旋转:
REVOLVE(REV): 将二维封闭图形绕轴旋转成三维实体。 - 布尔运算:
UNION(UN): 并集（合并实体）。SUBTRACT(SU): 差集（挖切）。INTERSECT(IN): 交集（取公共部分）。
- 基本体:
-
三维编辑
SLICE(SL): 用平面剖切实体。SECTIONPLANE(SECTIONPLANE): 创建截面平面。3DARRAY: 三维阵列（矩形和环形）。MIRROR3D: 三维镜像。
-
渲染与输出
- 材质: 使用“材质浏览器”给模型添加金属、塑料等材质。
- 光源: 添加点光源、聚光灯等，模拟真实光照。
- 渲染: 使用“渲染”面板中的“渲染”命令生成逼真的效果图。
- 布局: 学习使用“布局”选项卡，这是生成正式工程图的关键。
- 视图/视口: 在布局中创建多个视口，分别显示三维模型的主视图、俯视图、左视图和等轴测图。
- 生成基础视图: 使用“布局”选项卡 -> “创建视图” -> “基础”命令，可以直接从三维模型自动生成标准视图。
实战建议
- 任务一: 创建一个简单的轴承座三维模型（通过拉伸和布尔差集完成）。
- 任务二: 为轴承座添加材质和简单的灯光，并进行渲染。
- 任务三: 进入布局，自动生成轴承座的主、俯、左三个视图，并添加中心线和尺寸标注。
第四阶段：高级技巧与行业应用
这个阶段针对更复杂的设计需求和特定行业应用。
学习目标
- 掌握参数化设计方法。
- 了解图纸集的管理。
- 学习外部参照的应用。
- 了解 AutoCAD 与其他软件（如 Inventor, SolidWorks）的协同工作。
核心知识点
-
参数化设计
- 几何约束: 如重合、同心、相切、平行、垂直等，用于定义图形元素间的几何关系。
- 标注约束: 如距离、角度、半径等，用于控制图形的大小。
- 动态块: 创建具有可自定义属性的块，通过拉伸、翻转等动作改变块的外观，非常实用。
-
图纸集
对于包含多张图纸的大型项目（如总装图和所有零件图），使用图纸集管理器可以统一管理所有图纸的视图、标题栏和明细表。
-
外部参照
将一个 DWG 文件作为外部参照插入到当前文件中，当源文件修改后，参照文件可以自动更新，非常适合团队协作和标准件库的引用。
-
协同与数据交换
- .DWG/DXF: AutoCAD 的原生格式，用于交换数据。
- PDF 输出: 将图纸导出为 PDF 格式方便分发。
- 3D PDF/IGES/STEP: 将三维模型导出为其他三维软件可识别的格式，实现不同 CAD 软件间的数据交换。
第五阶段：学习资源与持续提升
推荐学习资源
-
官方资源:
- Autodesk Knowledge Network: 官方帮助文档和教程，最权威。
- Autodesk University: 官方线上学习平台，有大量高质量的视频教程。
-
在线视频平台:
- Bilibili (B站): 搜索“AutoCAD 机械设计”、“CAD教程”，有大量国内UP主分享的免费、系统且接地气的教程，推荐关注一些专业的设计教学频道。
- YouTube: 搜索 "AutoCAD Mechanical Tutorial"，有大量国际顶尖的教程资源。
-
专业书籍:
- 《AutoCAD 202X 机械设计完全自学一本通》等系列书籍，内容系统，案例丰富。
- 《机械制图》国家标准手册，是案头必备工具书。
-
练习网站:
- CAD Blocks: 提供大量免费的 CAD 图块下载。
- Grabcad: 一个工程师社区，可以下载 3D 模型和 2D 图纸，是寻找练习素材的绝佳去处。
学习建议
- 多练: CAD 是一门实践性极强的技能，看十遍不如亲手画一遍。
- 多想: 画图前先思考，规划好图层、块和绘图顺序，能事半功倍。
- 模仿: 多看优秀的图纸，学习别人的图层设置、标注样式和绘图技巧。
- 规范: 严格遵守机械制图的国家标准，这是专业性的体现。
- 坚持: 每天坚持练习一小段时间，效果远好于周末突击。
祝您学习顺利,早日成为 AutoCAD 机械设计高手！
