Abaqus 网格划分终极指南

网格划分是有限元分析中最关键、最耗时的步骤之一，网格的质量直接决定了计算结果的精度、收敛性和效率，一份好的网格划分，需要兼顾精度、效率和鲁棒性。

本教程将分为以下几个部分：

1. 核心概念：理解网格划分的基础
2. 网格划分的完整流程
3. 单元类型详解：如何选择合适的单元？
4. 网格技术详解：如何划分高质量的网格？
5. 高级技巧与最佳实践
6. 常见问题与解决方案
7. 实例演示：一个简单的悬臂梁分析

第一部分：核心概念

在开始操作之前,必须理解几个核心概念：

1 几何清理

导入到 Abaqus/CAE 中的几何模型（通常来自 CAD 软件）可能存在一些“不完美”的地方，如微小曲面、细长边、重复的曲面等,这些几何特征会严重阻碍高质量的网格生成。

• 目的：简化几何,移除对分析不重要但对网格划分有害的特征。
• 工具：Abaqus 提供了强大的 “Part” 模块下的几何修复工具，如 Partition (分割)、Edge Blend (边倒角)、Remove Blend (移除倒角)、Simplify Geometry (简化几何) 等。

2 网格密度

网格密度是指模型中单元的疏密程度。

• 关键区域：应力集中区域（如孔洞、缺口、载荷作用点）、接触区域、几何突变区域，需要加密网格。
• 次要区域：应力梯度平缓的区域，可以稀疏网格,以节省计算资源。

3 网格质量

网格质量的好坏直接关系到计算的成败，Abaqus 提供了多种质量检查工具。

• 重要指标：
  • 扭曲度：衡量单元偏离理想形状的程度，值越接近 0 越好。
  • 雅可比：衡量单元内部映射的畸变程度，必须大于 0，且越接近 1 越好。
  • 长宽比：衡量单元的“扁平”或“细长”程度，对于四边形单元，应接近 1。
  • 翘曲度：衡量四边形单元偏离平面的程度,对于壳和膜单元很重要。

第二部分：网格划分的完整流程

一个标准的网格划分流程如下：

1. 创建或导入几何模型：在 Part 模块中创建或导入 Part。
2. 几何清理与简化：使用 Partition 等工具对几何进行分割,以便对不同区域分别控制网格。
3. 为 Part 指定属性：在 Property 模块中为 Part 创建截面,并将其赋予给模型。
4. 进入 Mesh 模块：这是网格划分的核心模块。
5. 为部件实例分配单元类型：选择 Object (Part 或 Assembly)，然后选择 Element Type，为模型指定合适的单元（如 C3D8R）。
6. 设置网格控制：选择 Mesh -> Controls，设置网格生成算法（如 Structured, Sweep, Free）。
7. 设置网格种子：选择 Mesh -> Seeds,在边或面上设置网格单元的尺寸和数量。
8. 划分网格：选择 Mesh -> Part 或 Mesh -> Instance,生成网格。
9. 检查网格质量：使用 Verify -> Mesh 工具检查网格质量,并对不合格区域进行局部优化。
10. 提交作业：在 Job 模块中创建并提交分析作业。

第三部分：单元类型详解

选择正确的单元是成功的第一步。

选择原则：

• 首选减缩积分单元：在大多数情况下，减缩积分单元（如 C3D8R, S4R）是最佳选择,它们在精度和效率之间取得了很好的平衡。
• 沙漏问题：如果使用减缩积分单元后出现沙漏（通过能量监控检查），可以尝试增加网格密度、使用“沙漏控制”选项或切换到全积分/非协调单元。
• 厚度：对于薄壁结构，当厚度与特征尺寸之比小于 1/10 时，应优先使用壳单元而非实体单元,可以极大节省计算量。

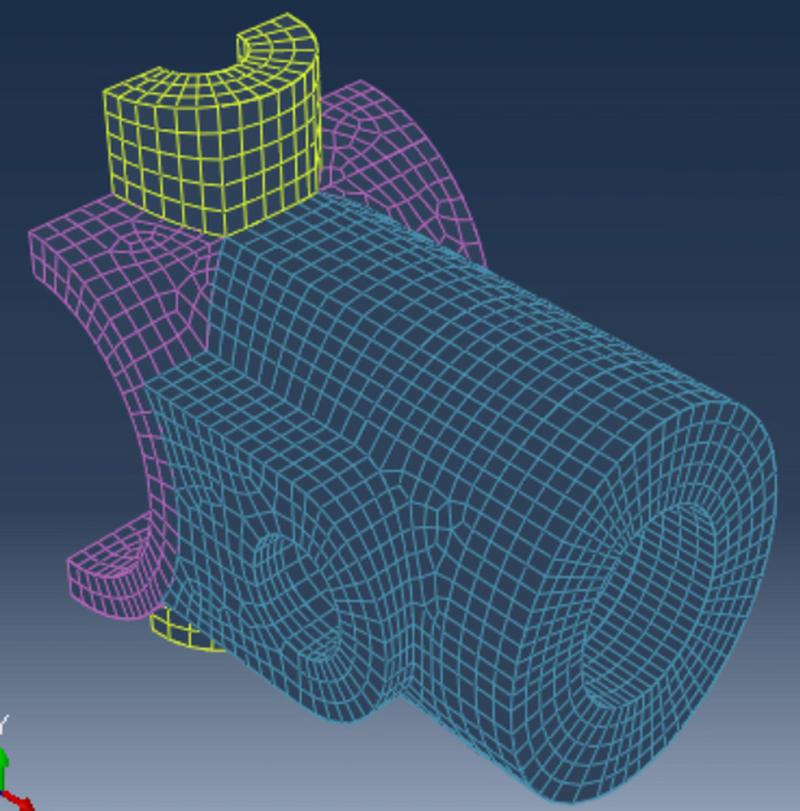

第四部分：网格技术详解

Abaqus 提供了三种主要的网格划分技术,用于处理不同复杂度的几何。

1 结构化网格

• 特点：网格排列整齐、规律，像“砖块”一样，质量最高,计算效率最高。
• 适用几何：形状规则的几何体，如立方体、圆柱体。
• 如何实现：
  1. 使用 Partition 工具将复杂的几何分割成一系列简单的、可映射的子区域。
  2. 在 Mesh -> Controls 中选择 Structured。
  3. 为每个方向的边设置种子。

2 扫掠网格

• 特点：将一个二维网格沿一个路径“扫掠”成三维网格，质量高,效率较高。
• 适用几何：具有可扫掠特征的几何，如棱柱、管状体。
• 如何实现：
  1. 使用 Partition 工具创建一个“源面”和一个“目标面”。
  2. 在 Mesh -> Controls 中选择 Sweep。
  3. Abaqus 会自动识别扫掠方向,你只需在源面和目标面的边上设置种子即可。

3 自由网格

• 特点：最灵活，适用于任何复杂几何，网格排列不规律，质量相对较低,计算效率也较低。
• 适用几何：形状极其复杂的几何,无法用结构化或扫掠网格划分。
• 如何实现：
  1. 在 Mesh -> Controls 中选择 Free。
  2. 通常选择 Advancing Front 算法,它在处理复杂边界时表现更好。
  3. 为整个模型或关键区域设置全局或局部种子。

第五部分：高级技巧与最佳实践

1 网格种子

• 全局种子：Mesh -> Seeds -> Global，设置一个基础尺寸,适用于模型的大部分区域。
• 边种子：选择边，通过 By Number 或 By Size 来精确控制该边上的单元数量或尺寸，这是实现网格过渡的关键。
• 硬点：在关键点（如圆心、载荷点）创建硬点，强制网格在该点生成节点，确保载荷/边界条件的精确施加。

2 网格过渡

在密度不同的网格区域之间，需要平滑过渡,避免出现尺寸突变导致的单元畸形。

• 方法：在分界边上，使用 By Number 或 By Size 设置种子，让 Abaqus 自动生成过渡单元，一条边的一端设置 10 个单元，另一端设置 40 个单元，Abaqus 会自动生成渐变的网格。

3 局部网格细化

• 方法：在需要精细网格的区域周围，使用 Partition 创建一个独立的、更小的区域，然后只为这个小区域设置更小的种子，而其他区域使用较大的种子,这是控制计算成本最有效的方法。

4 自适应网格划分

• 特点：在计算过程中，Abaqus 会根据解的梯度（如误差估计）自动在关键区域加密网格。
• 适用场景：用于应力集中位置未知或非常复杂的分析,可以大大减少手动划分网格的工作量。
• 如何实现：在 Step 模块中,创建一个自适应网格划分步骤。

第六部分：常见问题与解决方案

第七部分：实例演示：一个简单的悬臂梁分析

目标：对一个长方体悬臂梁划分网格,并在自由端施加集中力。

1. 创建 Part：

   • 进入 Part 模块，创建一个 3D Deformable 的 Solid Extrusion。
   • 绘制一个 100mm x 20mm 的矩形，拉伸长度 10mm。
   • 将 Part 命名为 Beam。

2. 分配属性：

   • 进入 Property 模块，创建一个 Material，Steel，定义弹性模量 200E3 MPa，泊松比 3。
   • 创建一个 Homogeneous 截面，并赋予给 Beam。

3. 创建装配和载荷：

   • 进入 Assembly 模块，创建一个 Instance。
   • 进入 Load 模块，在梁的一端创建一个 Displacement/Rotation 边界条件，约束 X, Y, Z 方向。
   • 在另一端的中心点创建一个 Concentrated Force，施加 Y 方向的 -1000 N 载荷。

4. 划分网格：

   • 进入 Mesh 模块。
   • 分配单元类型：选中 Beam 实例，点击 Element Type，选择 Standard -> Continuum -> 3D Stress -> C3D8R (8节点线性减缩积分实体单元)。
   • 设置网格控制：点击 Mesh -> Controls，选择 Technique 为 Free。
   • 设置网格种子：
     • 点击 Mesh -> Seeds -> Edge。
     • 按住 Shift 键，选择梁长度方向的两条长边，设置 By Number 为 20。
     • 选择宽度方向的两条边，设置 By Number 为 4。
     • 选择厚度方向的两条边，设置 By Number 为 2。
   • 划分网格：点击 Mesh -> Part，生成网格，你应该会看到一个在长度方向上单元较多,而在截面方向上单元较少的网格。

5. 检查与提交：

   • 点击 Verify -> Mesh，检查网格质量,确保没有高扭曲度的单元。
   • 进入 Job 模块,创建并提交作业。
   • 在 Visualization 模块中查看结果,你会发现应力在固定端附近较高。

Abaqus 网格划分是一门艺术与科学的结合，没有绝对的“最佳”网格，只有“最适合”当前分析目标的网格。

核心要点回顾：

• 先清理，后划分：花时间在几何清理上,事半功倍。
• 分区域控制：使用 Partition 和局部种子实现网格过渡和局部加密。
• 首选减缩积分：C3D8R 和 S4R 是你的好朋友。
• 质量检查是必须：养成划分完网格后立即检查的习惯。
• 迭代优化：网格划分是一个迭代过程,需要根据计算结果不断优化。

希望这份详尽的教程能帮助你从入门到精通 Abaqus 网格划分！
