Simulink 仿真终极教程：从零开始到精通
Simulink 是 MathWorks 公司推出的基于 MATLAB 的多域仿真和基于模型的设计环境，它提供了一个图形化界面，允许用户通过拖放模块、连接信号线来构建动态系统的框图模型，并进行仿真、分析和代码生成，它广泛应用于控制系统、信号处理、通信系统、电力电子、汽车电子等领域。
（图片来源网络，侵删）
第一部分：基础入门
1 什么是 Simulink？
想象一下，如果你想设计一个汽车的巡航控制系统，传统方法可能需要用复杂的数学公式和代码（如 C/C++）来描述车辆的动力学、油门控制逻辑等，这个过程非常繁琐,且难以直观地看到系统的行为。
Simulink 提供了一种更直观的方式：
- 图形化建模：你不需要写代码，而是将“车辆”、“控制器”、“油门”等抽象成一个个“模块”（Block），然后用“信号线”（Line）将它们连接起来，形成一个“框图模型”（Block Diagram）。
- 动态仿真：点击“运行”按钮，Simulink 就会根据你建立的模型，模拟出汽车在不同情况下的速度变化、油门开度等,你可以通过示波器等模块实时观察结果。
- 可视化：整个系统的结构和动态行为一目了然,极大地降低了理解复杂系统的门槛。
2 Simulink 的工作环境
启动 Simulink 有两种主要方式：
- 在 MATLAB 命令窗口输入
simulink,然后选择一个模板。 - 在 MATLAB 命令窗口输入
simulinklibrary或直接点击工具栏上的 Simulink 图标,打开库浏览器。
一个典型的 Simulink 模型窗口包含以下部分：

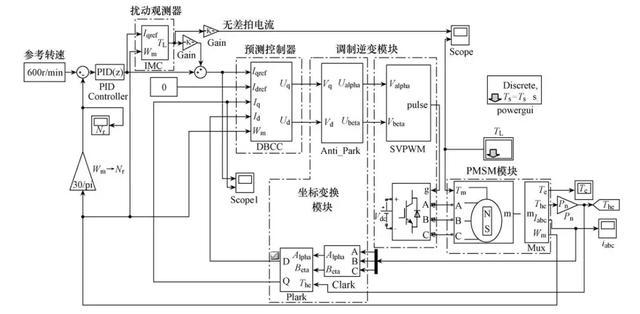

（图片来源网络，侵删）
- 库浏览器：包含所有可用的模块库，如
Commonly Used Blocks（常用模块）、Continuous（连续模块）、Discrete（离散模块）、Math Operations（数学运算）等。 - 模型编辑器：你在这里构建模型的画布。
- 工具栏：包含运行、停止、调试、模型配置参数等常用按钮。
- 状态栏：显示仿真状态、时间等信息。
第二部分：构建你的第一个模型
我们将以一个最经典的例子——一阶 RC 电路,来走完整个建模和仿真流程。
1 目标
模拟一个简单的 RC 电路，当输入一个阶跃信号（瞬间接通 5V 电源）时，观察电容两端电压的变化，理论上，它会指数上升，最终稳定在 5V。
2 步骤详解
步骤 1：创建新模型
- 在 MATLAB 命令窗口输入
new或点击File -> New -> Model，会弹出一个名为untitled的空白模型窗口。
步骤 2：查找并添加模块 我们需要以下模块：
（图片来源网络，侵删）
- 输入信号：
Step(阶跃信号) - 电路元件：
Resistor(电阻),Capacitor(电容) - 测量工具：
Scope(示波器) - 连接点：
Ground(接地),Power_electronics中的Voltage Source(电压源)
- 打开 库浏览器。
- 添加阶跃信号：
- 浏览到
Sources(源) 库。 - 找到
Step模块,点击并拖拽到模型窗口中。
- 浏览到
- 添加电阻和电容：
- 浏览到
Simscape/Electrical/Specialized Power Systems/Elements库。 - 拖拽
Series RLC Branch模块到窗口，双击它，在弹出的窗口中将Resistance设为100(Ω)，Capacitance设为01(F)，Inductance设为0(H)，然后点击OK。
- 浏览到
- 添加示波器：
- 浏览到
Sinks(信宿) 库。 - 拖拽
Scope模块到窗口。
- 浏览到
- 添加电压源和接地：
- 浏览到
Simscape/Electrical/Specialized Power Systems/Sources库。 - 拖拽
AC Voltage Source模块，双击它，将Peak amplitude(幅值) 设为5*sqrt(2)≈07(V)，Frequency设为0(Hz)，这样就变成了一个直流 5V 电源。 - 浏览到
Simscape/Foundation Library/Electrical/Elements库。 - 拖拽
Electrical Reference(接地) 模块。
- 浏览到
步骤 3：连接模块 这是 Simulink 的核心操作。
- 将鼠标移动到
Voltage Source模块的 正极 输出端口，鼠标会变成十字形 。 - 按住鼠标左键，拖拽到
Series RLC Branch模块的一个端口，然后松开,一条信号线就连接好了。 - 用同样的方法，将
Series RLC Branch的另一端连接到Electrical Reference(接地)。 - 将
Step模块的输出连接到Voltage Source的幅值输入端口（通常是V或Amplitude端口）。 - 将
Series RLC Branch的C(电容) 端口连接到Scope的输入端口。
连接后的模型应该类似下图：
步骤 4：设置仿真参数
- 点击模型窗口工具栏上的 “Model Configuration Parameters” 按钮（通常看起来像齿轮 ⚙️）。
- 在弹出的窗口中，设置：
- Solver (求解器)：选择
ode45 (Dormand-Prince),这是最常用的通用求解器。 - Stop time (停止时间)：设为
1，表示仿真运行 1 秒。 - Max step size (最大步长)：可以设为
01,以保证结果的平滑。
- Solver (求解器)：选择
- 点击
OK保存设置。
步骤 5：运行仿真并查看结果
- 点击工具栏上的 “Run” 按钮（绿色三角形 ▶️）。
- 仿真运行结束后，双击
Scope模块。 - 在弹出的示波器窗口中，你应该能看到一条从 0 开始，指数上升，最终稳定在 5V 的曲线，这完全符合 RC 电路的物理规律！
恭喜！你已经成功完成了第一个 Simulink 仿真！
第三部分：核心概念深入
1 模块
- 属性：每个模块都有参数，可以通过双击模块来设置（如电阻值、阶跃信号的大小等）。
- 端口：模块的输入和输出接口,信号从输出端口流向输入端口。
- 类型：有连续模块（如积分器
Integrator）、离散模块（如单位延迟Unit Delay）、逻辑模块、数学模块等。
2 信号线
- 连接：不仅连接模块，也可以使用 “分支”（Branching）功能，在一个信号线上按住
Ctrl键并拖拽，可以创建分支,将同一个信号送给多个模块。 - 双击信号线可以添加标签,使模型更清晰。
- 数据类型：信号线传递的数据类型（如
double,int8,boolean）通常由源模块决定，但也可以通过 “Data Type Conversion” 模块进行转换。
3 仿真求解器
Simulink 通过数值积分来求解微分方程,求解器的选择至关重要。
- 变步长求解器：如
ode45，在仿真过程中自动调整步长，在信号变化剧烈时减小步长以保证精度，在信号平稳时增大步长以提高速度。推荐初学者使用。 - 定步长求解器：如
ode4，在整个仿真过程中使用固定的步长，适用于代码生成、实时仿真等对时间有严格要求的场景。
4 子系统
当模型变得非常复杂时，可以将相关的模块组合成一个 “子系统” (Subsystem),以简化模型。
- 创建方法：选中一组模块，右键点击，选择
Create Subsystem from Selection。 - 好处：使模型层次分明，易于阅读、管理和重用。
第四部分：高级技巧与最佳实践
1 使用 MATLAB 工作空间
- 导入数据：可以使用
From Workspace模块从 MATLAB 工作空间导入时间序列数据作为输入信号。 - 导出数据：在模型配置参数中，将
Data Import/Export下的To Workspace模块打开，可以将仿真结果（如时间、输出信号）保存到 MATLAB 工作空间，以便进行后续的绘图、分析或处理。
2 使用 M 脚本配置模型
对于需要反复修改参数的仿真，手动点击修改非常低效，你可以编写一个 MATLAB 脚本（.m 文件）来自动化这个过程。
% script_name.m
% 设置模型参数
set_param('your_model_name/Step', 'FinalValue', '10'); % 修改阶跃信号幅值为 10
set_param('your_model_name/Series_RLC_Branch', 'Resistance', '200'); % 修改电阻为 200
% 运行仿真
sim('your_model_name.slx');
% 绘制结果
plot(simout.time, simout.signals.values);'仿真结果');
xlabel('时间 (s)');
ylabel('电压 (V)');
3 封装子系统
封装是子系统的升级版,它允许你：
- 定义一个自定义的对话框来设置子系统的参数。
- 定义自定义的图标来表示子系统的功能。
- 像使用一个普通模块一样使用它。
应用场景：当你创建一个通用功能模块（如一个 PID 控制器）并希望它看起来更专业、更易于使用时,封装是最佳选择。
4 调试与可视化
- 仿真步进：使用调试工具可以单步执行仿真，查看每个时间步长后所有信号和模块的状态,这对于排查逻辑错误非常有用。
- 信号日志与探针：
- Signal Log：在信号线上右键，选择
Log Signals,可以在仿真后将信号数据导出到工作空间。 - Scope：除了
Scope，还有Floating Scope（浮动示波器，可以连接到模型外部的信号）和Display（直接在模块上显示数值）。
- Signal Log：在信号线上右键，选择
- 可视化工具：使用
Dashboard Scope等模块可以创建更酷炫的仪表盘效果。
第五部分：学习资源与进阶方向
1 官方资源
- Simulink 产品文档：最权威、最全面的资料。https://www.mathworks.com/help/simulink/
- MATLAB 官方示例：在库浏览器中，很多模块都带有官方示例，点击模块，在帮助文档中通常能找到
Open Example按钮。 - MATLAB Central：包含大量用户分享的模型、教程和问答。https://www.mathworks.com/matlabcentral/
2 进阶方向
- Stateflow：用于对事件驱动系统进行建模，非常适合复杂的逻辑控制、状态机（如交通灯、游戏逻辑）。
- Simscape：用于对多物理域系统（机械、电气、液压、热等）进行建模,并可以相互耦合。
- Simulink Coder / Embedded Coder：将 Simulink 模型自动转换为 C/C++ 代码，直接用于嵌入式系统（如单片机、ECU）的开发，实现“模型即代码”。
- Simulink Design Optimization：用于自动调整模型参数，以优化系统性能（如最快响应时间、最小超调）。
学习 Simulink 的最佳路径是：多看、多练、多想。
- 从简单模型开始,掌握基本操作。
- 模仿官方示例,理解高级模块和技巧。
- 尝试解决实际问题，哪怕是一个简单的温度控制或电机调速,通过实践来巩固知识。
- 逐步学习高级工具，如封装、Stateflow、Simscape 等,不断扩展你的能力边界。
Simulink 是一个功能极其强大的工具，掌握它将为你在工程和科研领域打开一扇新的大门,祝你学习愉快！
