Synopsys Sentaurus 综合教程

Sentaurus 是 Synopsys 公司一套用于半导体器件建模、仿真和优化的综合性软件套件，其核心是 Sentaurus Workbench (S/W)，它是一个图形化工作流管理和自动化平台，用于整合和运行各种 Sentaurus 工具，而 Sentaurus Device (S/D) 则是其中最核心的器件物理仿真器，用于求解泊松方程和电子/空穴连续性方程,模拟器件的电学特性。

（图片来源网络，侵删）

本教程将分为以下几个部分：

Part 1: 环境准备与核心概念
Part 2: 第一个仿真项目 (MOSFET)
Part 3: 工作流进阶 (参数扫描与优化)
Part 4: 常用命令与技巧
Part 5: 学习资源与建议

Part 1: 环境准备与核心概念

1 安装与授权

安装: Sentaurus 是商业软件，通常由大学或研究机构购买，你需要联系你的系统管理员或 IT 部门获取安装程序和安装指南，安装过程相对复杂，通常需要设置 License 服务器。
授权: 确保你的机器能够正确连接到 License 服务器，在终端输入 lmutil lmstat -a 可以查看授权状态。

2 核心组件介绍

Sentaurus Workbench (S/W):
- 作用: 整个仿真项目的“大脑”和“指挥中心”。
- 功能:
  - 图形化界面: 通过拖拽模块来构建仿真流程。
  - 参数化: 将仿真中的变量（如几何尺寸、掺杂浓度、电压）定义为参数。
  - 自动化执行: 按照定义的流程自动运行所有仿真任务。
  - 数据管理: 自动管理输入/输出文件,并将结果与参数关联。
  - 分析工具: 内置数据可视化工具（Tcleditor），可以绘制曲线、提取参数。
Sentaurus Device (S/D):
- 作用: 器件物理仿真器,是整个流程中最核心的计算模块。
- 输入: 一个或多个描述器件结构、物理模型和仿真命令的文件（通常是 .tdr 和 .cmd 文件）。
- 输出: 包含仿真结果的数据文件（.tdr 是结构文件，.plt 是数据文件）。
- 功能: 求解半导体器件的基本方程组，计算电势、载流子浓度、电流等。
其他常用工具:

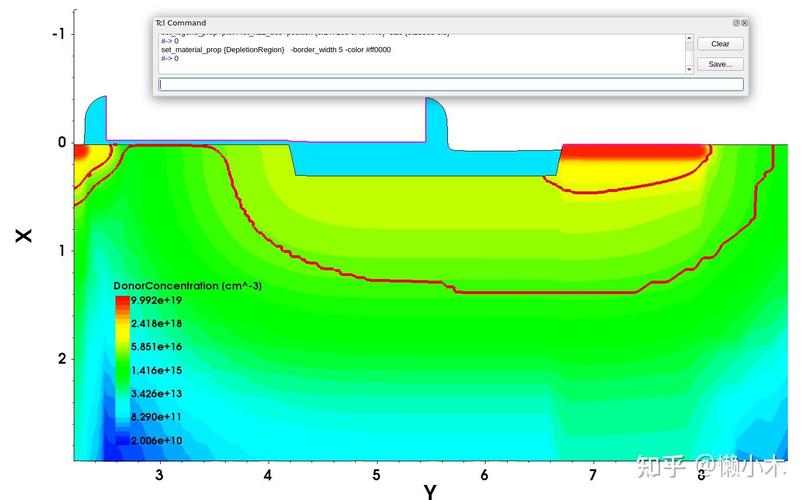

（图片来源网络，侵删）
- Sentaurus Structure Editor (SSE): 用于手动创建和编辑器件结构的图形化工具，生成 .tdr 文件。
- Sentaurus Visual (SVis): 强大的3D/2D数据可视化工具，用于查看 .tdr 文件中的电势、载流子浓度、复合率等物理量分布。
- Tcle/TcleEditor: S/W 内置的基于 Tcl/Tk 的脚本语言和编辑器,用于自动化任务和结果分析。

3 仿真工作流基本概念

一个典型的 Sentaurus 仿真工作流包括以下步骤：

定义几何结构: 使用 DeckBuild (命令行) 或 SSE (图形化) 创建器件的二维或三维几何模型,并定义材料区域和网格。
定义物理模型: 在 S/D 命令文件 (.cmd) 中指定要使用的物理模型，如迁移率模型、复合模型、量子势模型等。
定义电极和仿真: 定义哪些区域是电极（欧姆接触、肖特基接触等），并施加偏置电压,设置求解器参数。
运行仿真: 在 S/W 中构建工作流,提交任务。
后处理与分析: 使用 SVis 可视化结果，或使用 Tcle 脚本自动提取关键电学参数（如阈值电压、导通电阻等）。

Part 2: 第一个仿真项目 (MOSFET)

我们将创建一个简单的 nMOSFET 仿真流程，计算其输出特性曲线 (I-V)。

步骤 1: 创建结构文件 (使用 Structure Editor)

打开终端，输入 sstructure 启动 Structure Editor。
创建衬底:
- 在左侧工具栏选择 Rectangle。
- 在画布上拖动一个矩形,代表硅衬底。
- 在右侧属性面板中，设置其 Material 为 Si，Region Name 为 substrate。
创建栅极:
- 选择 Rectangle,在衬底上方画一个矩形作为栅极。
- 设置 Material 为 poly-Si，Region Name 为 gate。
- 设置 Doping 为 1e19 cm^-3 (Type: Phosphorus)。
创建源漏区:
- 选择 Rectangle,在栅极两侧的衬底上画两个矩形。
- 设置 Material 为 Si，Region Name 为 source 和 drain。
- 设置 Doping 为 1e20 cm^-3 (Type: Phosphorus)。
创建电极:
- 选择 Contact 工具，分别在 gate, source, drain 区域上点击,创建电极。
- 在右侧属性面板中，设置 Contact Name 分别为 G, S, D。
保存文件: 点击 File -> Save As...，将文件命名为 nmosfet.tdr。

步骤 2: 创建仿真命令文件 (使用 DeckBuild)

打开终端，输入 deckbuild 启动 DeckBuild。
输入以下命令，并将其保存为 nmosfet.cmd：

// Sentaurus Device 命令文件
// 加载结构文件
Electrode {
  { Name "G" Voltage 0.0 }
  { Name "S" Voltage 0.0 }
  { Name "D" Voltage 0.0 }
}
// 定义物理模型
Physics {
  // 迁移率模型
  Mobility(DopingDep HighFieldSaturation) {
    HighFieldSaturation(1.0e7 2.0)
  }
  // 复合模型 (SRH, Auger)
  Recombination(Auger SRH)
  // 量子势模型 (用于薄栅氧)
  QuantumPotential
}
// 定义求解器
Solve {
  // 初始化求解
  Coupled(InitialStep=0.1 MaxStep=0.1)
  // 仿真栅极电压扫描
  Coupled(InitialStep=0.05 MaxStep=0.05) {
    Name "Gate_Sweep"
    Voltage( G 0.0 1.0 0.1 ) // 从 0V 扫描到 1V，步长 0.1V
  }
  // 仿真漏极电压扫描 (固定栅压)
  Coupled(InitialStep=0.05 MaxStep=0.05) {
    Name "Drain_Sweep"
    Voltage( G 1.0 )         // 固定栅压为 1V
    Voltage( D 0.0 1.0 0.1 ) // 从 0V 扫描到 1V，步长 0.1V
  }
}
// 输出设置
Output {
  // 输出电势和载流子浓度
  Current(Potential Electron Hole)
  // 输出电流
  Current(terminal)
  // 输出到 .plt 文件，便于绘图
  Plot {
    ePotential eDensity hDensity
  }
}

步骤 3: 创建 Sentaurus Workbench 项目

打开终端，输入 sworkbench 启动 Sentaurus Workbench。
创建新项目: File -> New Project...，命名为 nmosfet_project。
构建工作流:
- 在左侧的 Tool Nodes 列表中，找到 sdevice,将其拖拽到右侧的画布上。
- 双击 sdevice 节点，进行配置：
  - Command File: 点击 Browse...，选择你刚刚创建的 nmosfet.cmd。
  - Structure File: 点击 Browse...，选择 nmosfet.tdr。
  - Working Directory: 设置一个输出目录，./nmosfet_run。
- 检查连接: 确保 sdevice 节点的输入端口是绿色的,表示配置正确。
运行仿真:
- 点击工具栏上的 Run 按钮 (绿色三角形)。
- S/W 会在后台调用 sdevice 执行你的命令，你可以在下方的 Console 窗口看到执行日志。
- 仿真完成后，nmosfet_run 目录下会生成 .log, .tdr, .plt 等文件。

步骤 4: 后处理与分析

使用 S/W 内置编辑器:
- 在 S/W 中，右键点击 sdevice 节点，选择 Plot Results。
- 在弹出的 TcleEditor 窗口中，输入以下 Tcl 脚本来绘制输出特性曲线：

# 加载数据
set data [sdevice read "./nmosfet_run/nmosfet.plt"]
# 创建新图
set plot [sdevice plot new]
# 绘制漏极电流 vs. 漏极电压
sdevice plot line $plot \
  -x "Voltage(D)" \
  -y "Current(D)" \"nMOSFET Output Characteristics" \
  -xlabel "Drain Voltage (V)" \
  -ylabel "Drain Current (A)" \
  -data $data
# 显示图形
sdevice plot show $plot

使用 Sentaurus Visual:
- 在终端输入 svisual。
- 打开 nmosfet_run/nmosfet.tdr 文件。
- 你可以查看器件结构、电势分布、电子浓度分布等。
- 使用 Plot 菜单可以创建各种物理量的分布图。

Part 3: 工作流进阶 (参数扫描与优化)

手动修改文件进行参数扫描非常繁琐，S/W 的强大之处在于可以轻松实现自动化。

1 参数扫描

假设我们想研究沟道长度 L 对 MOSFET 阈值电压的影响。

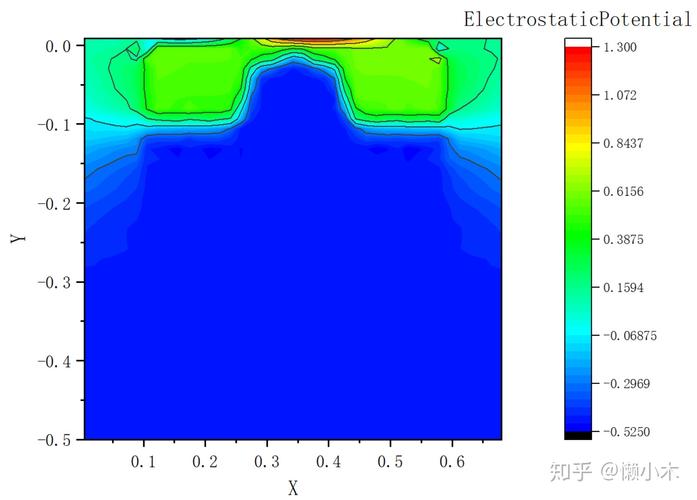

（图片来源网络，侵删）

修改结构文件: 在 nmosfet.tdr 中，将源漏区的长度 L 定义为一个变量。
- 在 Structure Editor 中，选中源区和漏区，在属性面板中，将 X 坐标和 Width 的值改为表达式，gate.x + 0.1 和 1 (这里 1 是微米，代表沟道长度)。
修改命令文件: 在 nmosfet.cmd 中，定义一个参数 L。
```
// 在文件开头定义参数
set L 0.1 // 默认值 0.1um
// 在定义源漏区位置时使用这个参数
// ... (这通常需要更复杂的脚本或使用 Master Deck + Master Cell)
```
更规范的做法是使用 Master Deck 和 Master Cell。
- Master Cell: 在 SSE 中，将器件的核心部分（如沟道）定义为参数化单元，并导出为 .tcl 文件。
- Master Deck: 在 nmosfet.cmd 的开头，使用 source 命令加载这个 .tcl 文件,并传入参数值。
在 S/W 中设置参数扫描:
- 在 S/W 画布上，右键点击 sdevice 节点，选择 Parameters...。
- 点击 Add...，创建一个新参数：
  - Name: L
  - Value: 1
  - Type: List
  - List Values: 1 0.2 0.3 0.4 0.5 (单位: 微米)
- 当你点击 Run 时，S/W 会自动为 L 的每个值运行一次仿真。

2 优化

S/W 还可以与 soptimizer 工具结合，进行自动化优化，你可以设定一个目标（如“在特定电流下，阈值电压为 0.7V”），S/W 会自动调整掺杂浓度、氧化层厚度等参数，以找到最接近目标的解，这通常需要定义目标函数、约束条件和变量范围。

Part 4: 常用命令与技巧

单位: Sentaurus 默认使用国际单位制，但器件仿真中常用微米 (um)、厘米 (cm)、电子伏特 (eV),建议在命令文件开头统一单位：
```
// Units: um, cm, eV, s, K, V, A, F
```

网格控制: 网格质量直接影响仿真精度和速度，在 sdevice.cmd 中可以使用 Mesh 命令进行细化，特别是在 PN 结、界面和电极附近。

Mesh {
  // 在特定区域或线上增加网格点
  Lines { x = 0.1 0.2 0.3 } // 在x=0.1, 0.2, 0.3um处加线
  // 设置最大/最小网格尺寸
  MaxSize = 0.05
  MinSize = 0.001
}

求解器稳定性: 如果仿真不收敛,可以尝试：
- 减小 MaxStep。
- 使用 Gummel 分离求解器代替 Coupled 求解器进行初始计算。
- 增加迭代次数 Iterations。
脚本自动化: 学会写 Tcl 脚本可以极大提高效率，可以写一个脚本来批量处理多个仿真结果,提取关键参数并生成报告。

Part 5: 学习资源与建议

官方文档: 这最重要的资源！Synopsys 提供了非常详尽的 PDF 文档。
- Sentaurus Device User Guide: S/D 的“圣经”，详细解释了所有物理模型、命令和选项。
- Sentaurus Workbench User Guide: 介绍如何使用 S/W 构建工作流。
- Sentaurus Structure Editor User Guide: 介绍如何创建结构。
- 这些文档通常随软件一起安装，或者在 Synopsys 的支持门户上可以找到。
示例案例: 安装包中包含大量针对不同器件（MOSFET, FinFET, BJT, LED, Solar Cell 等）的完整示例。强烈建议从这些示例开始，模仿和修改它们,是学习最快的方式。
社区与支持:
- 如果你所在机构购买了服务，可以向 Synopsys 技术支持求助。
- 与同事和同学交流,分享经验和技巧。
学习建议:
- 从简单开始: 先掌握一个简单的器件（如二极管或 MOSFET）,再挑战更复杂的结构。
- 理解物理: 软件是工具，理解半导体物理是根本,知道你选择的每个物理模型代表什么物理意义。
- 耐心与调试: 仿真不收敛是家常便饭，学会阅读 .log 文件，分析错误信息,逐步排查问题。
- 版本管理: 使用 Git 等工具管理你的项目代码和脚本,避免混乱。

希望这份教程能帮助你顺利开启 Sentaurus 的仿真之旅！祝你学习愉快！
