RT-Thread 综合教程：从零开始的嵌入式系统开发

第一部分：初识 RT-Thread
（图片来源网络，侵删）
- 1 什么是 RT-Thread？
- 2 RT-Thread 的核心特点与优势
- 3 RT-Thread 的应用领域
- 4 为什么选择 RT-Thread？
第二部分：开发环境搭建
- 1 硬件准备
- 2 软件安装
  - 2.1 安装 RT-Thread Studio (推荐新手)
  - 2.2 安装 VS Code + 插件 (推荐进阶)
- 3 第一个工程：Blinky (LED闪烁)
第三部分：RT-Thread 核心概念与组件
- 1 系统架构
- 2 内核 (Kernel)
  - 2.1 线程
  - 2.2 信号量
  - 2.3 消息队列
  - 2.4 互斥量
  - 2.5 事件标志组
- 3 设备框架
  - 3.1 I/O 设备模型
  - 3.2 设备驱动框架
- 4 文件系统
- 5 网络框架
- 6 软件包
第四部分：常用组件详解与实践
- 1 FinSH 命令行
- 2 设备虚拟文件系统
- 3 常用软件包介绍 (如: CJSON, LittlevGL, MQTT)
第五部分：实战项目
（图片来源网络，侵删）
- 1 项目概述：智能温湿度监测系统
- 2 硬件连接
- 3 软件实现
  - 3.1 创建工程
  - 3.2 编写传感器驱动 (基于设备框架)
  - 3.3 创建数据采集线程
  - 3.4 通过 FinSH 命令查看数据
  - 3.5 (可选) 通过 MQTT 上传数据到云平台
第六部分：资源与进阶
- 1 官方文档与社区
- 2 推荐书籍
- 3 进阶学习方向

第一部分：初识 RT-Thread

1 什么是 RT-Thread？

RT-Thread 是一款由 entirely 中国人主导开发的开源实时操作系统，它主要面向资源受限的嵌入式系统，如微控制器，RT-Thread 提供了一个清晰、稳定、可裁剪的实时内核，并拥有丰富的组件和软件包生态,使得开发者可以轻松构建复杂的物联网应用。

RT-Thread 就是为嵌入式设备装上了一个“小型的、功能强大的电脑操作系统”。

2 RT-Thread 的核心特点与优势

高度可裁剪：内核功能可以根据项目需求进行裁剪，最小内核可以小到只有 1-2KB，非常适合资源有限的 MCU。
丰富的组件：除了内核，还集成了文件系统、网络协议栈、设备框架等大量现成的组件,开箱即用。
强大的软件包生态：拥有一个庞大的在线软件包仓库，包含各种协议库、工具库、UI 框架（如 LittlevGL）、AI 框架等,极大加速开发。
友好的开发体验：
- RT-Thread Studio：官方提供的图形化 IDE，集成了开发、编译、调试、模拟器于一体,对新手极其友好。
- VS Code 插件：为专业开发者提供了轻量、灵活的开发环境。
跨平台：支持 ARM Cortex-M, Cortex-A/R, RISC-V, X86 等多种主流架构。
开源免费：遵循 Apache 2.0 许可证,可以免费用于商业产品。

3 RT-Thread 的应用领域

从简单的按键检测，到复杂的智能家居网关、工业控制器、智能穿戴设备、无人机等，RT-Thread 的应用范围非常广泛。

（图片来源网络，侵删）

4 为什么选择 RT-Thread？

对新手友好：完善的文档、教程和工具链,降低了嵌入式开发的门槛。
功能强大：一站式解决方案,无需自己拼接多个开源库。
社区活跃：国内社区非常活跃,遇到问题容易找到帮助。
国产化趋势：在国家政策支持下，RT-Thread 在国内的应用越来越广泛。

第二部分：开发环境搭建

1 硬件准备

开发板：推荐一块 RT-Thread 官方支持或社区热门的开发板。
- 初学者推荐：
  - 野火 STM32F103 Mini 开发板
  - 正点原子 STM32F103 开发板
  - 安富莱 STM32H743 开发板
- 这些开发板资料丰富,社区支持好。
USB 数据线：用于连接电脑和开发板,供电和下载程序。

2 软件安装

2.1 安装 RT-Thread Studio (推荐新手)

这是最简单、最推荐的方式,尤其适合初学者。

下载：访问 RT-Thread 官网下载并安装 RT-Thread Studio。
启动：安装完成后，启动 Studio。
新建工程：
- 选择 File -> New -> RT-Thread Project。
- 选择目标板型号（Fire-Apm32F103-V1）。
- 选择工具链（如 GCC）。
- 工程模板选择 Hello, RT-Thread。
编译与下载：
- 点击工具栏的“锤子”图标编译工程。
- 点击“闪电”图标将程序下载到开发板。
- 按下开发板的复位按钮，你应该能在串口助手上看到 "hello rt-thread!" 的打印信息。

2.2 安装 VS Code + 插件 (推荐进阶)

如果你习惯使用 VS Code,这种方式更灵活。

安装 VS Code：从官网下载并安装。
安装插件：
- C/C++ (Microsoft)
- RT-Thread Assistant (官方插件)
创建工程：
- 使用 RT-Thread 官方提供的 env 工具创建一个工程目录。
- 在 VS Code 中打开该目录。
- 使用 RT-Thread Assistant 插件来配置、编译和下载工程。

3 第一个工程：Blinky (LED闪烁)

无论使用哪种 IDE，创建一个 Blinky 工程都非常简单。

硬件连接：将开发板上的一个 LED 连接到一个 GPIO 引脚（PA5）。

代码编写：

在 main.c 文件中,你会看到类似下面的代码：

#include <rtthread.h>
#include <board.h> // 包含板级支持包头文件
/* 定义 LED 的引脚 */
#define LED_PIN GET_PIN(A, 5) // 根据你的板子修改引脚
/* 定义线程入口函数 */
void led_thread_entry(void *parameter)
{
    /* 设置 LED 引脚为输出模式 */
    rt_pin_mode(LED_PIN, PIN_MODE_OUTPUT);
    while (1)
    {
        /* LED 亮 */
        rt_pin_write(LED_PIN, PIN_HIGH);
        rt_thread_mdelay(500); // 延时 500ms
        /* LED 灭 */
        rt_pin_write(LED_PIN, PIN_LOW);
        rt_thread_mdelay(500); // 延时 500ms
    }
}
/* 在 main 函数之前创建线程 */
int main(void)
{
    /* 创建一个线程，名字是 led_thread，入口是 led_thread_entry，栈大小 512，优先级 7 */
    rt_thread_t tid = rt_thread_create("led_thread",
                                       led_thread_entry,
                                       RT_NULL,
                                       512,
                                       7, // 优先级
                                       20);
    /* 如果线程创建成功，启动它 */
    if (tid != RT_NULL)
    {
        rt_thread_startup(tid);
    }
    return 0;
}

编译与运行：编译并下载程序，你将看到 LED 以 1Hz 的频率闪烁，这个例子展示了 RT-Thread 线程的基本用法。

第三部分：RT-Thread 核心概念与组件

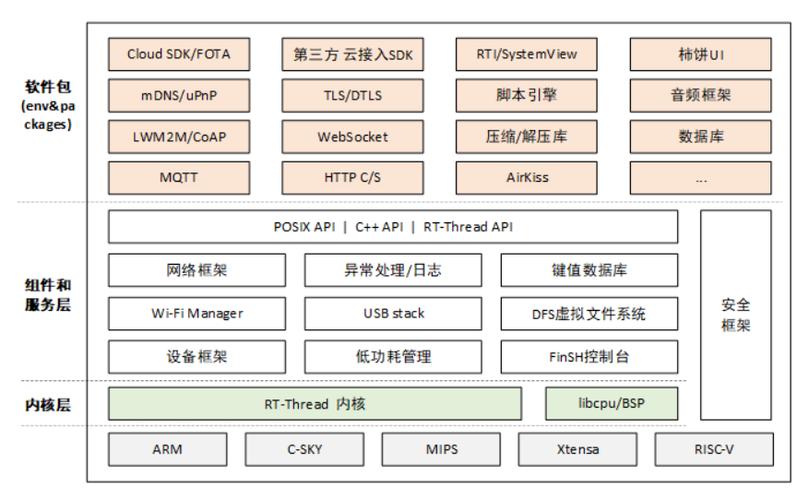

1 系统架构

RT-Thread 的架构可以分为四层：

硬件层：CPU、内存、外设等。
内核层：提供最基础的调度、同步、通信等机制。
组件层：文件系统、网络框架、设备框架等。
应用层：用户自己编写的业务逻辑。

2 内核

2.1 线程

线程是 RT-Thread 中调度的基本单位，一个 RT-Thread 系统至少有一个主线程 main,其他任务都由线程来完成。

创建线程：rt_thread_create() / rt_thread_init()
启动线程：rt_thread_startup()
挂起/恢复线程：rt_thread_suspend() / rt_thread_resume()
删除线程：rt_thread_delete()
线程延时：rt_thread_mdelay() (毫秒) / rt_thread_delay() (秒)

示例：创建两个线程

// 线程1：打印 "A"
void thread1_entry(void *param)
{
    while (1) {
        rt_kprintf("A\n");
        rt_thread_mdelay(1000);
    }
}
// 线程2：打印 "B"
void thread2_entry(void *param)
{
    while (1) {
        rt_kprintf("B\n");
        rt_thread_mdelay(1000);
    }
}
int main(void)
{
    // 创建线程1
    rt_thread_t tid1 = rt_thread_create("thread1", thread1_entry, RT_NULL, 512, 6, 20);
    if (tid1) rt_thread_startup(tid1);
    // 创建线程2
    rt_thread_t tid2 = rt_thread_create("thread2", thread2_entry, RT_NULL, 512, 6, 20);
    if (tid2) rt_thread_startup(tid2);
    return 0;
}

2.2 信号量

信号量用于线程间的同步,常用于控制资源访问次数或实现任务间的通知。

创建：rt_sem_create()
获取 (P/V操作)：rt_sem_take() (等待) / rt_sem_trytake() (不等待)
释放：rt_sem_release()
删除：rt_sem_delete()

示例：生产者-消费者模型

#define BUFFER_SIZE 5
rt_sem_t producer_sem, consumer_sem;
rt_mutex_t buffer_mutex;
int buffer[BUFFER_SIZE];
int count = 0;
// 生产者线程
void producer_thread_entry(void *param)
{
    for (int i = 0; i < 20; i++) {
        // 模拟生产
        rt_thread_mdelay(100);
        // 获取生产信号量
        rt_sem_take(producer_sem, RT_WAITING_FOREVER);
        // 加锁
        rt_mutex_take(buffer_mutex, RT_WAITING_FOREVER);
        buffer[count] = i;
        rt_kprintf("Produced: %d\n", i);
        count++;
        // 解锁
        rt_mutex_release(buffer_mutex);
        // 释放消费信号量
        rt_sem_release(consumer_sem);
    }
}
// 消费者线程
void consumer_thread_entry(void *param)
{
    for (int i = 0; i < 20; i++) {
        // 获取消费信号量
        rt_sem_take(consumer_sem, RT_WAITING_FOREVER);
        // 加锁
        rt_mutex_take(buffer_mutex, RT_WAITING_FOREVER);
        int item = buffer[--count];
        rt_kprintf("Consumed: %d\n", item);
        // 解锁
        rt_mutex_release(buffer_mutex);
        // 模拟消费
        rt_thread_mdelay(200);
    }
}
int main(void)
{
    producer_sem = rt_sem_create("producer", BUFFER_SIZE, RT_IPC_FLAG_FIFO);
    consumer_sem = rt_sem_create("consumer", 0, RT_IPC_FLAG_FIFO);
    buffer_mutex = rt_mutex_create("buffer", RT_IPC_FLAG_FIFO);
    rt_thread_create("producer", producer_thread_entry, RT_NULL, 512, 7, 20);
    rt_thread_create("consumer", consumer_thread_entry, RT_NULL, 512, 7, 20);
    return 0;
}

2.3 消息队列

消息队列用于线程间的异步通信，一个线程可以将一个或多个数据块（消息）发送到队列中,另一个线程可以从队列中读取这些消息。

创建：rt_mq_create()
发送：rt_mq_send() / rt_mq_urgent() (紧急消息)
接收：rt_mq_recv()
删除：rt_mq_delete()

2.4 互斥量

互斥量是一种特殊的二值信号量，专门用于解决线程间对共享资源的互斥访问问题，具有优先级继承特性,可以避免优先级反转。

创建：rt_mutex_create()
获取：rt_mutex_take()
释放：rt_mutex_release()

2.5 事件标志组

事件标志组用于线程间的同步，允许一个线程等待多个事件中的任意一个（OR）或所有事件（AND）发生。

创建：rt_event_create()
发送/接收：rt_event_send() / rt_event_recv()

3 设备框架

RT-Thread 的设备框架统一了所有设备的操作接口，使得上层应用可以以统一的方式访问不同类型的设备（如串口、SPI、I2C、GPIO）。

设备注册：rt_device_register()
设备查找：rt_device_find()
设备控制：rt_device_control()
读写操作：rt_device_read() / rt_device_write()

示例：使用设备框架操作串口

#define UART_NAME "uart2" // 根据你的板子修改
int main(void)
{
    rt_device_t uart_dev;
    // 查找设备
    uart_dev = rt_device_find(UART_NAME);
    if (uart_dev == RT_NULL) {
        rt_kprintf("find %s failed.\n", UART_NAME);
        return -1;
    }
    // 打开设备
    rt_device_open(uart_dev, RT_DEVICE_FLAG_INT_RX | RT_DEVICE_FLAG_RDWR);
    // 写数据
    rt_device_write(uart_dev, 0, "Hello RT-Thread!\n", 18);
    // 读数据 (需要中断配合)
    // ...
    return 0;
}

4 文件系统

RT-Thread 支持多种文件系统，如 FatFs (SD卡)、LittleFS (SPI Flash) 等，通过统一的虚拟文件系统接口，你可以像操作 PC 上的文件一样操作存储设备。

5 网络框架

RT-Thread 集成了轻量级的 TCP/IP 协议栈（如 LwIP），支持 Socket 编程，可以轻松实现 TCP/UDP 通信、HTTP 客户端/服务器、MQTT 等。

6 软件包

RT-Thread 的软件包管理器 pkgs 是其强大生态的核心，通过 menuconfig 命令行工具，你可以轻松地搜索、选择、配置和下载各种软件包。

进入配置：在工程目录下运行 scons --menuconfig。
导航：Software Packages -> 选择你需要的包 -> 保存并退出。
重新编译：运行 scons 即可。

第四部分：常用组件详解与实践

1 FinSH 命令行

FinSH 是 RT-Thread 提供的一个命令行接口，用于调试、系统管理和快速功能测试。

启用：在 menuconfig 中开启 FinSH 组件。
使用：
- 通过串口工具连接，默认波特率通常是 115200。
- 输入 help 查看所有可用命令。
- 输入 ps 查看系统所有线程及其状态。
- 输入 list_thread 查看线程详细信息。
- 你可以自定义自己的命令,非常方便。

2 设备虚拟文件系统

RT-Thread 将所有设备都映射到 /dev 目录下，使得应用可以通过文件 API 来操作设备。

/dev/uart1 代表串口1，/dev/spi1 代表 SPI1 总线。

3 常用软件包介绍

CJSON：一个轻量级的 JSON 解析器,用于处理物联网数据。
LittlevGL：一个功能强大的嵌入式图形库，用于创建漂亮的 UI 界面。
MQTT Client：用于设备与云平台（如阿里云、腾讯云）的通信。
LVGL (LittlevGL)：同上,用于开发图形界面。

第五部分：实战项目

1 项目概述：智能温湿度监测系统

本项目将实现一个基于 DHT11 传感器的温湿度监测系统,系统将：

通过 DHT11 传感器实时读取温湿度数据。
将数据通过串口打印出来。
通过 FinSH 命令可以随时查询当前温湿度。
(可选) 将数据通过 MQTT 协议上传到云平台。

2 硬件连接

DHT11 数据引脚 -> 开发板的 PA0 (或其他 GPIO)。
DHT11 VCC -> 3.3V。
DHT11 GND -> GND。

3 软件实现

3.1 创建工程

使用 RT-Thread Studio 创建一个新的 B 工程。

3.2 编写传感器驱动 (基于设备框架)

为了代码的复用性，我们将 DHT11 封装成一个 RT-Thread 设备。

创建 dht11.h

#ifndef __DHT11_H__
#define __DHT11_H__
#include <rtthread.h>
#include <rtdevice.h>
#define DHT11_DEVICE_NAME "dht11" // 设备名称
// 定义温湿度数据结构
struct dht11_data {
    float temperature;
    float humidity;
};
// 注册 DHT11 设备
int rt_hw_dht11_init(const char *name, rt_uint16_t pin);
#endif

创建 dht11.c

#include "dht11.h"
#include <board.h>
// DHT11 驱动实现代码
// ... (这里省略具体的 DHT11 通信协议实现，包括开始信号、数据读取、校验等)
// 假设我们已经实现了 _dht11_read_data 函数来读取原始数据
static rt_device_t dht11_dev = RT_NULL;
// 设备读取函数
static rt_size_t _dht11_read(rt_device_t dev, rt_off_t pos, void *buffer, rt_size_t size)
{
    struct dht11_data *data = (struct dht11_data *)buffer;
    // 调用底层读取函数
    if (_dht11_read_data(data) == RT_EOK) {
        return sizeof(struct dht11_data);
    }
    return 0;
}
// 设备初始化
int rt_hw_dht11_init(const char *name, rt_uint16_t pin)
{
    static struct rt_device_device dht11_device;
    dht11_device.type = RT_Device_Class_Miscellaneous; // 杂项设备
    dht11_device.read = _dht11_read;
    dht11_dev = rt_device_register(name, &dht11_device, RT_DEVICE_FLAG_RDONLY, RT_NULL);
    if (dht11_dev == RT_NULL) {
        return -RT_ERROR;
    }
    return RT_EOK;
}

在 main.c 中初始化

#include <rtthread.h>
#include "dht11.h"
int main(void)
{
    // 初始化 DHT11 设备，引脚为 PA0
    rt_hw_dht11_init(DHT11_DEVICE_NAME, GET_PIN(A, 0));
    while (1)
    {
        struct dht11_data data;
        rt_size_t read_len = rt_device_read(dht11_dev, 0, &data, sizeof(data));
        if (read_len == sizeof(data)) {
            rt_kprintf("Temperature: %.2f C, Humidity: %.2f %%\n", data.temperature, data.humidity);
        } else {
            rt_kprintf("Read DHT11 failed.\n");
        }
        rt_thread_mdelay(2000); // 每2秒读取一次
    }
    return 0;
}

3.3 创建数据采集线程

上面的 main 函数已经是一个简单的数据采集线程，为了更规范,我们可以创建一个独立的线程。

// 在 main.c 中
void sensor_thread_entry(void *param)
{
    rt_device_t dht11_dev = rt_device_find(DHT11_DEVICE_NAME);
    if (dht11_dev == RT_NULL) {
        rt_kprintf("Find DHT11 device failed.\n");
        return;
    }
    rt_device_open(dht11_dev, RT_DEVICE_FLAG_RDONLY);
    while (1)
    {
        struct dht11_data data;
        rt_size_t read_len = rt_device_read(dht11_dev, 0, &data, sizeof(data));
        if (read_len == sizeof(data)) {
            rt_kprintf("Temperature: %.2f C, Humidity: %.2f %%\n", data.temperature, data.humidity);
        }
        rt_thread_mdelay(2000);
    }
}
int main(void)
{
    rt_hw_dht11_init(DHT11_DEVICE_NAME, GET_PIN(A, 0));
    rt_thread_create("sensor", sensor_thread_entry, RT_NULL, 512, 6, 20);
    return 0;
}

3.4 通过 FinSH 命令查看数据

我们可以注册一个 FinSH 命令来查询温湿度。

在 main.c 中添加命令函数

#include <rtthread.h>
#include "dht11.h"
#include <shell.h> // 包含 shell 头文件
void dht11_cmd(int argc, char **argv)
{
    rt_device_t dht11_dev = rt_device_find(DHT11_DEVICE_NAME);
    if (dht11_dev == RT_NULL) {
        rt_kprintf("Find DHT11 device failed.\n");
        return;
    }
    struct dht11_data data;
    rt_size_t read_len = rt_device_read(dht11_dev, 0, &data, sizeof(data));
    if (read_len == sizeof(data)) {
        rt_kprintf("Current Temperature: %.2f C, Humidity: %.2f %%\n", data.temperature, data.humidity);
    } else {
        rt_kprintf("Read DHT11 failed.\n");
    }
}
// MS_CMD_CMD_EXPORT 是一个宏，用于导出命令
// 参数: 命令名, 函数, 描述
MSH_CMD_EXPORT(dht11_cmd, "Get current temperature and humidity from DHT11");

使用：编译下载后，在 FinSH 中输入 dht11_cmd 即可查询当前温湿度。

3.5 (可选) 通过 MQTT 上传数据到云平台

启用软件包：在 menuconfig 中开启 mqtt client 软件包。
编写 MQTT 客户端代码：连接云平台，设置 Topic，然后定时调用 mqtt_publish() 发布数据。
将温湿度数据打包成 JSON 格式：使用 CJSON 库。

第六部分：资源与进阶

1 官方文档与社区

官网：https://www.rt-thread.org
文档中心：https://www.rt-thread.org/document (最权威、最全面的资料)
社区论坛：https://club.rt-thread.org (遇到问题,首选求助地)
GitHub：https://github.com/RT-Thread/rt-thread (源码)

2 推荐书籍

《RT-Thread 内核实现与应用开发实战指南》 - 官方出品的权威书籍。

3 进阶学习方向

深入内核：学习调度算法、内存管理、中断处理等底层机制。
驱动开发：学习如何为新的硬件编写设备驱动。
低功耗：学习 RT-Thread 的低功耗管理机制,应用于电池供电设备。
安全框架：了解 RT-Thread 的安全组件，如 TrustZone 支持。
AIoT：结合 AI 框架（如 TensorFlow Micro）和 RT-Thread,开发智能物联网设备。

RT-Thread教程该怎么学？
