SolidWorks 曲面设计终极指南
曲面设计是 SolidWorks 中一个强大且灵活的功能，它超越了传统实体建模的局限，让你能够创建复杂、有机、流线型的产品外形，如汽车外壳、消费电子产品、医疗器械外壳等。
第一部分：核心概念与准备工作
在开始之前,理解几个核心概念至关重要。
曲面 vs. 实体
- 实体: 具有质量、体积、厚度，是“实心”的，你可以直接对它进行抽壳、圆角、加厚等操作。
- 曲面: 只有面积，没有厚度和体积，像一张“无限薄”的纸或一张“皮”，它本身不能直接进行物理操作（如抽壳）,但可以作为构建实体的基础。
核心思想： 我们通常使用曲面来创建复杂的外形轮廓，然后将这个“外壳”通过加厚或缝合等操作,最终转换为我们需要的实体零件。
曲面的关键特性
- 连续性: 这是评价曲面质量最重要的标准，决定了曲面连接处的平滑程度。
- G0 (位置连续): 两个曲面仅在边界点接触，有明显的棱角或台阶,这是最低的连续性。
- G1 (相切连续): 两个曲面在边界处相切，没有棱角，但曲率可能发生突变，看起来是平滑的，但在光影下可能能看到一条“暗线”。
- G2 (曲率连续): 两个曲面在边界处不仅相切，而且曲率也相同，这是高质量的曲面连接，看起来非常自然、流畅，没有视觉上的瑕疵，汽车和高端产品外壳通常要求 G2 连续。
- 构建流程: 一个典型的曲面建模流程如下：
- 创建基准: 绘制草图、创建基准面和基准轴。
- 生成线框: 使用拉伸、旋转、扫描、放样等工具创建构成曲面骨架的线条和基础曲面。
- 构建曲面: 使用填充、边界曲面、放样曲面等工具创建主要的曲面片。
- 修剪与合并: 使用剪裁曲面、缝合曲面等工具将多个曲面片组合成一个完整的封闭曲面。
- 转为实体: 通过加厚、缝合为实体、转换为实体等工具,将曲面模型转变为实体模型。
- 细节完善: 对实体进行圆角、倒角等细节操作。
第二部分：核心曲面命令详解
基础生成命令
这些命令类似于实体建模,但它们生成的是曲面。
- 拉伸曲面: 将一个草图轮廓沿一个方向拉伸,形成一个曲面。
- 旋转曲面: 将一个草图轮廓绕一根轴线旋转,形成一个旋转曲面。
- 扫描曲面: 将一个轮廓沿着一条路径扫描，形成曲面，路径可以是直线、曲线,也可以是三维草图。
- 放样曲面: 在两个或多个不同的轮廓之间进行平滑过渡，生成曲面,这是创建复杂有机形状的利器。
实战小技巧： 在创建这些基础曲面时，可以尝试使用“引导线”或“中心线”来控制形状的变化,使曲面更符合设计意图。
高级曲面命令
这些是曲面设计的核心,用于构建复杂形状。
-
边界曲面: （极其重要！） 这是最强大、最常用的曲面命令之一，它通过定义曲面的四条边（或更多）来生成一个平滑的曲面，你可以通过选择草图线、边线、曲线来定义边界，并且可以为每条边界添加“方向向量”和“相切/曲率”等约束,从而精确控制曲面的形状和连续性。
- 应用场景： 从产品视图中的线条逆向构建曲面,创建四边形的平滑曲面。
-
填充曲面: 用于创建一个“补丁”来封闭一个或多个边线组成的区域,它可以创建一个与相邻曲面相切或曲率连续的平滑曲面。
- 应用场景： 闭合孔洞、填补曲面缺口、创建圆角过渡面。
-
平面区域: 通过选择一个非闭合的草图轮廓或一组共面的边线,来创建一个平的曲面。

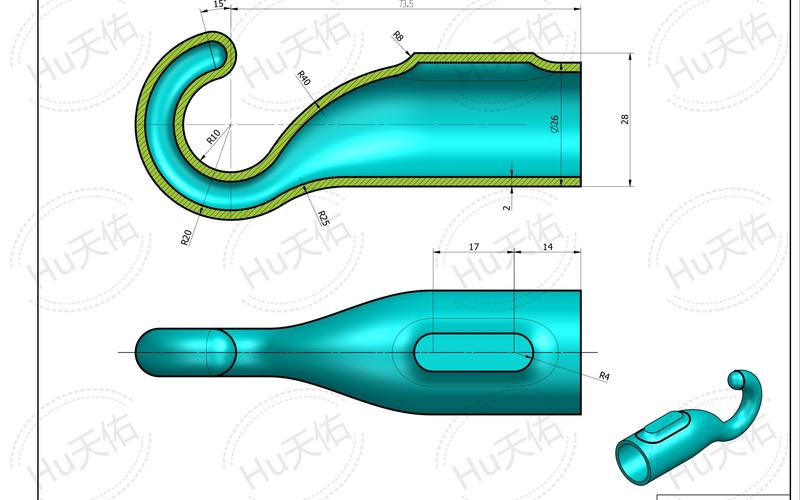

（图片来源网络，侵删） -
等距曲面: 将一个现有曲面沿其法线方向偏移一定距离，生成一个新的曲面,可以用于创建外壳的内壁或装饰性细节。
-
中面: 在两个平行曲面之间创建一个居中的曲面,常用于提取薄壁零件的中面进行有限元分析。
编辑与修改命令
- 剪裁曲面: 类似于“剪裁实体”，可以用草图、另一个曲面、基准面或自己绘制的草图来剪裁曲面。
- 解除剪裁曲面: 与“剪裁曲面”相反，它会将剪裁掉的曲面部分恢复回来，这是一个非常有用的“后悔药”。
- 缝合曲面: 将多个独立的曲面“缝合”成一个单一的曲面，如果所有曲面能够形成一个完全封闭的体积，你还可以选择“尝试形成实体”来直接生成实体。
- 延伸曲面: 将曲面的边线延伸一定距离,或延伸到某个平面。
- 剪裁曲面: （再次强调）这是布尔运算在曲面中的体现,是组合曲面的基本操作。
- 替换面: 用一个新曲面替换零件上的一个或多个现有面。
第三部分：实战案例：一个简单的鼠标外壳
让我们通过一个简单的例子来串联这些知识点。
目标： 创建一个鼠标外壳的上半部分。
步骤 1：创建参考轮廓
- 在前视基准面上，绘制鼠标的侧面轮廓（一条开放曲线）。
- 在右视基准面上，绘制鼠标的端面轮廓（一条开放曲线）。
- 使用基准面命令，创建一个与上视基准面成一定角度的基准面，并在其上绘制鼠标的顶部曲线。
步骤 2：构建主体曲面
-
使用放样曲面:
- 点击“放样曲面”命令。
- 在“轮廓”选择器中，依次选择你在步骤1中绘制的侧面轮廓线（在不同基准面上的）。
- 在“引导线”选择器中，选择你绘制的顶部曲线,引导线会像轨道一样引导轮廓的变化。
- 确保选项中的“相切类型”设置正确,以获得平滑的过渡。
- 点击确定,得到鼠标主体的大致曲面。
-
使用边界曲面进行精修:
- 你可能会发现放样曲面的边缘不够理想，现在使用“边界曲面”来精确控制。
- 点击“边界曲面”。
- 在“方向1”的“边线”中，选择鼠标的前端和后端轮廓线。
- 在“方向2”的“边线”中，选择鼠标的顶部和底部轮廓线。
- 你可以为每条边线设置“相切”或“曲率”连续性，使其与相邻曲面（如果有的话）完美融合。
- 这样你就得到了一个更精确、更高质量的曲面。
步骤 3：修剪与细节
-
创建按键孔:
- 在鼠标曲面上绘制一个代表按键孔的草图圆形。
- 使用“剪裁曲面”命令，选择“草图”作为剪裁工具,剪裁掉圆形内部的曲面。
-
创建倒角/圆角:
使用“圆角”命令，选择曲面的边缘，创建一个平滑的过渡，注意，这里的圆角是针对曲面边缘的,它会产生一个新的曲面。
步骤 4：转换为实体
-
检查封闭性: 在进行下一步前，确保所有曲面已经“缝合”在一起，没有缝隙，可以使用“检查” -> “验证”来检查。
-
加厚:
- 选择整个曲面实体。
- 点击“插入” -> “凸台/基体” -> “加厚”。
- 输入你想要的厚度值，点击确定,曲面就变成了一个有厚度的实体！
-
最终修饰:
现在你得到了一个实体，可以像正常零件一样进行抽壳、添加更多细节圆角、螺纹等操作。
第四部分：学习资源与进阶技巧
学习资源推荐
- 官方资源:
- SolidWorks 官方教程: SolidWorks 自带的教程是最好的入门材料，路径为
帮助->SolidWorks Tutorials。 - SolidWorks Knowledge Base: 官方知识库,可以搜索具体问题的解决方案。
- SolidWorks 官方教程: SolidWorks 自带的教程是最好的入门材料，路径为
- 视频平台:
- YouTube: 搜索 "SolidWorks Surface Tutorial"，有大量免费的优质教程频道，如 "SolidWorks Skills", "CATI TV" 等。
- Bilibili (国内): 搜索关键词，有很多国内UP主分享的实战教程,更符合中文用户习惯。
- 在线课程平台:
- Udemy, LinkedIn Learning: 提供系统化的付费课程，从入门到精通,通常包含项目实战。
- 书籍:
《SolidWorks曲面设计实例精解》等国内出版的专业书籍,内容详实。
进阶技巧与最佳实践
- 从简单到复杂: 不要试图一次性构建整个复杂的模型，将大问题分解成小问题，先构建简单的曲面块,再逐步组合和细化。
- 善用3D草图: 3D草图是创建复杂扫描路径和放样轮廓的强大工具。
- 保持四边面: 尽量创建四边形的曲面面片，NURBS曲面在四边面时表现最稳定,尽量避免使用三角面或五边以上的复杂面片。
- 分析几何关系: 频繁使用“曲率梳”和“斑马纹”分析工具来检查曲面的平滑度和连续性。
- 曲率梳: 显示曲线或曲面边的曲率变化，帮助你判断 G1 和 G2 连续性。
- 斑马纹: 通过模拟反射光线来检查曲面的平滑度，平行的斑马纹表示 G2 连续，汇聚或错开的斑马纹表示 G0 或 G1 不连续。
- 重用和对称: 利用“镜像”和“复制”命令来提高效率，对于对称的零件，只需构建一半,然后镜像即可。
- 图层管理: 将不同类型的元素（如草图、曲线、曲面、实体）放置在不同的图层中,可以使模型树和图形区域更清晰。
SolidWorks 曲面设计是一项需要大量练习的技能，不要害怕失败，大胆尝试各种命令和组合，记住核心流程：构建线框 -> 生成曲面 -> 修剪缝合 -> 转为实体。
从今天开始，选择一个你感兴趣的简单产品（比如杯子、鼠标、遥控器），尝试用曲面建模的方法把它创建出来，这个过程将是你最好的老师,祝你学习顺利！
