LS-DYNA 是什么？
在学习之前,首先要明白 LS-DYNA 的核心定位，它不是一个像 ANSYS Mechanical 那样的通用结构分析求解器，而是一个以显式时间积分算法为核心的高度非线性动力学分析软件。

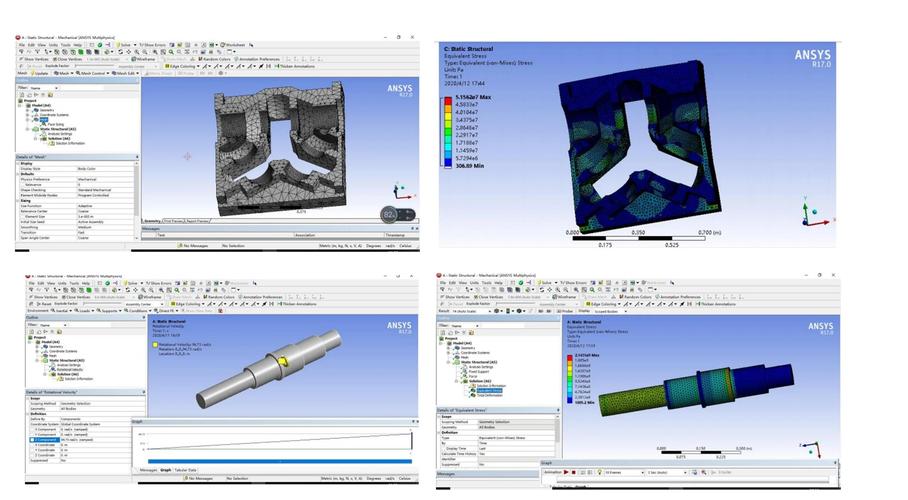

（图片来源网络，侵删）
- 显式动力学：擅长处理极短时间内发生的高能量、大变形问题，如碰撞、爆炸、冲击、成型等。
- 隐式动力学：擅长处理长时间、低能量的振动、疲劳、屈曲等问题，由 ANSYS Mechanical (Workbench) 求解器负责。
非线性、大变形、接触、高应变率、碰撞、冲击。
学习路线图：从入门到精通
基础理论与软件入门
这个阶段的目标是理解显式动力学的基本概念,并熟悉 ANSYS LS-DYNA 的基本操作流程。
理论基础 (非常重要！)
- 显式 vs. 隐式：理解两者的根本区别、优缺点和适用场景，这是区分 ANSYS Mechanical 和 LS-DYNA 的关键。
- 基本力学概念：应力、应变、应变率、材料模型、状态方程、接触算法、沙漏控制。
- 关键理论：理解时间步长（
CFL条件）的概念，为什么显式求解器的时间步长必须非常小。
软件界面与基本流程
- 工作环境：熟悉 ANSYS Workbench 平台，了解 LS-DYNA 系统组件的作用。
- 基本流程：
- Geometry：创建或导入几何模型。
- Model：定义材料、属性、接触、载荷、约束。
- Setup：设置分析类型、求解控制（时间步长、输出控制等）。
- Solve：提交计算。
- Results：后处理，查看结果动画、云图、曲线等。
推荐教程/资源：

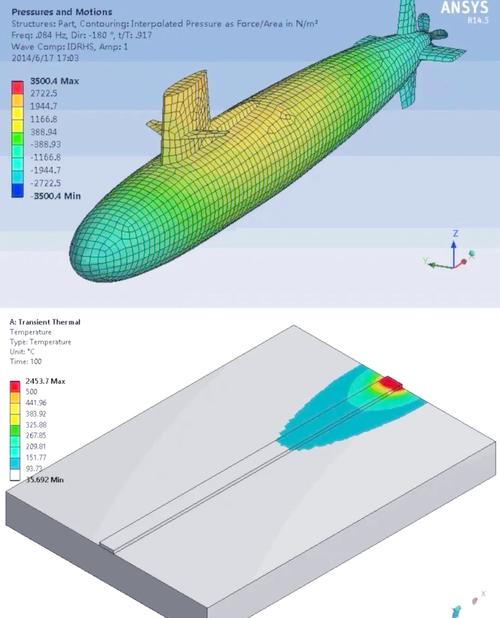

（图片来源网络，侵删）
- 官方入门教程：ANSYS 官网提供的 "Getting Started with ANSYS LS-DYNA" 系列文档，这是最权威的起点。
- 视频教程：
- ANSYS Learning Hub：搜索 "LS-DYNA Fundamentals"，有官方的免费视频课程。
- YouTube/Bilibili：搜索 "ANSYS LS-DYNA tutorial for beginners"，有很多优秀的免费入门视频，搜索 "CAESES" 或 "SimScale" 等官方或第三方机构的频道。
核心专题进阶
掌握了基础后,需要深入理解 LS-DYNA 的核心功能，这是解决实际问题的关键。
材料模型
- 常用材料：
MAT_024 (Piecewise Linear Plasticity)：最常用的弹塑性材料，用于金属碰撞。MAT_008 (Mat_Add_Erosion)：带失效的弹塑性材料，用于模拟金属的撕裂。MAT_015 (Foam)：用于模拟泡沫、蜂窝等吸能材料。MAT_009 (Null)：用于模拟流体、空气或仅定义密度的部件。MAT_010 (Mat_Damage_2)：用于模拟复合材料的分层和损伤。
- 状态方程：与
MAT_097或MAT_098等材料配合，用于模拟流体的可压缩性（如水、空气）。
接触
- 接触类型：
Automatic Surface to Surface (ASTS)：最常用、最稳健的通用接触。Eroding Surface to Surface：用于模拟部件在接触过程中发生失效或侵蚀的情况（如穿甲弹）。Single Surface：用于模拟一个物体自身的自接触（如折叠的金属板）。
- 接触参数：掌握
Friction(摩擦系数)、Stiffness(刚度)、Pinball Radius(影响半径) 等关键参数的设置和影响。
网格划分
- 单元类型：主要使用
SOLID164(3D实体),SHELL163(壳),BEAM161(梁)。 - 关键技巧：
- 沙漏控制：理解沙漏模式的成因，学会添加
Hourglass Control(如Uniform)。 - 网格质量：高畸变单元会导致计算错误，学会使用
Element Quality工具检查网格。 - 单元尺寸：网格密度直接决定了计算结果的精度和求解时间，需要权衡。
- 沙漏控制：理解沙漏模式的成因，学会添加
推荐教程/资源：
- 官方理论手册：《LS-DYNA Theory Manual》，这是最权威的“字典”，遇到任何理论问题都可以查阅。
- 官方培训课程：ANSYS 官方提供的付费培训课程，如 "LS-DYNA Nonlinear Explicit Dynamics"。
- 经典案例库：
- LS-DYNA Examples Manual：官方自带的例题库，覆盖了绝大多数应用场景，跟着例题一步步做，是学习的最佳途径。
- KISSsoft / KISSsys：这些软件的案例有时也会用到 LS-DYNA，可以作为参考。
高级应用与精通
这个阶段面向需要解决复杂工程问题的用户。
多物理场耦合
- 流固耦合：使用
CFD求解器与LS-DYNA求解器进行耦合，模拟如鸟撞、水下爆炸等。 - 电磁耦合：使用
EMAG求解器，模拟电磁成型等。 - 热力耦合：考虑高速变形过程中的生热效应。
自动化与优化
- Workbench Automation：使用 ANSYS Workbench 的
Design of Experiments (DOE)和Response Surface等工具进行参数化分析。 - LS-OPT：专业的 LS-DYNA 优化软件，可以进行拓扑优化、形状优化、参数优化等。
高级建模技术
- SPH (Smoothed Particle Hydrodynamics)：用于模拟流体、飞溅、极端大变形。
- ALE (Arbitrary Lagrangian-Eulerian)：用于模拟流体-结构强相互作用，可以避免网格畸变。
- 显式-隐式顺序求解：先用 LS-DYNA 模拟碰撞，再用 Mechanical 模拟碰撞后的结构响应。
推荐教程/资源：
- ANSYS 峰会：每年 ANSYS 峰会上都会有关于 LS-DYNA 的高级应用技术分享，视频和资料通常会发布在官网上。
- 专业期刊与会议：关注《International Journal of Impact Engineering》等顶级期刊，以及 LS-DYNA 用户大会的论文集，了解行业前沿。
- 第三方咨询：对于企业级应用，可以寻求 ANSYS 售后或第三方专业咨询公司的支持。
推荐学习资源汇总
| 资源类型 | 具体资源 | 特点 |
|---|---|---|
| 官方资源 | ANSYS Customer Portal | 首选！ 需要许可证登录，包含所有手册、培训文档、问题解答、案例库。 |
| ANSYS Learning Hub | 大量免费视频教程，从入门到高级，系统性强。 | |
| LS-DYNA 官方网站 | 有一些公开的论文、讲座视频和用户大会资料。 | |
| 在线视频 | YouTube | 搜索 "ANSYS LS-DYNA tutorial"，有大量免费的个人和机构分享的视频，适合入门和直观学习。 |
| Bilibili (B站) | 国内学习资源宝库，搜索 "ANSYS LS-DYNA"，有大量搬运和原创的中文教程。 | |
| 书籍 | 《LS-DYNA Theoretical Manual》 | 必备的“字典”，理论权威。 |
| 《ANSYS LS-DYNA User's Manual》 | 操作手册，详细说明了每个关键字和选项。 | |
| 《有限元分析中的显式法》 | 国内学者编写的理论书籍，有助于理解显式动力学的底层原理。 | |
| 社区与论坛 | Eng-Tips Forum - ANSYS Forum | 国际知名工程论坛，可以提问，有全球专家解答。 |
| SimWe仿真科技论坛 | 国内老牌仿真论坛，用户多，氛围好，有LS-DYNA版块。 |
学习建议
- 理论与实践结合：不要只看视频和看书，一定要亲手操作，从最简单的“子弹穿透钢板”或“落球冲击”案例开始。
- 从简单到复杂：先确保一个简单的模型能跑通，结果合理，再逐步增加模型的复杂性（如添加接触、复杂材料、更精细的网格）。
- 学会诊断错误：求解失败是家常便饭，学会看错误信息，根据错误提示（如负体积、沙漏能过大、接触穿透等）去调整模型。
- 理解物理现象：软件只是工具，深刻理解你要模拟的物理过程（碰撞的能量如何传递？材料如何失效？），才能建立正确的仿真模型。
- 耐心和毅力：非线性动力学分析非常复杂，需要大量的尝试和调试，保持耐心，享受解决难题的过程。
希望这份详细的指南能帮助你顺利开启 ANSYS LS-DYNA 的学习之旅！祝你学习愉快！
