AutoCAD for Mac 完全指南：从入门到精通
对于习惯了 macOS 的设计师来说，AutoCAD for Mac 提供了一个熟悉且高效的工作环境，虽然它与 Windows 版本在界面和某些高级功能上略有差异，但其核心绘图能力完全一致，本教程将帮助你快速上手。
（图片来源网络，侵删）
第一部分：入门基础
界面概览
熟悉界面是高效工作的第一步,AutoCAD for Mac 的界面经过优化，符合 macOS 的设计规范。
- 功能区: 位于顶部，类似于 Office for Mac 的 Ribbon，它将命令按逻辑分组（如“常用”、“插入”、“注释”等），是访问命令的主要方式。
- 应用程序菜单: 位于屏幕左上角（ 菜单旁边），是一个“A”形图标，它用于文件操作（新建、打开、保存、打印）和应用程序设置。
- 绘图窗口: 中间最大的区域，是你进行设计和绘图的画布。
- UCS 图标: 在绘图窗口左下角，显示当前坐标系的 X、Y、Z 轴方向。
- 命令行: 位于界面底部，这是 AutoCAD 的“灵魂”，你可以在这里输入命令、查看提示和反馈。强烈建议新手不要关闭它！
- 工具选项板: 通常位于右侧，可以快速访问常用的块、图案填充和命令。
- 状态栏: 位于最底部，提供多种绘图辅助工具的开关，如栅格、正交、对象捕捉、动态输入等。
核心概念与设置
在开始绘图前,理解这些核心概念至关重要。
- 单位: 在开始一个新项目前，务必设置正确的单位（毫米、米、英尺等），通过
应用程序菜单 > 图形实用工具 > 单位来设置。 - 图层: 图层是组织和管理复杂图纸的最好方式，想象它像是一叠透明的胶片，你可以在不同的胶片上绘制不同的内容（如墙体、家具、文字），然后叠加在一起。
- 创建图层: 在“图层”面板中点击“图层特性”按钮。
- 为图层命名: 使用描述性名称，如 "墙体"、"门窗"、"标注"。
- 设置颜色、线型和线宽: 为不同类型的图层设置不同的视觉样式，便于区分。
- 坐标系: AutoCAD 使用笛卡尔坐标系，原点 (0,0) 是所有测量的基准点，你可以在绘图窗口中看到 X 和 Y 轴。
- 模型空间与图纸空间:
- 模型空间: 你进行实际绘图的地方，按 1:1 的比例创建你的模型。
- 图纸空间: 用于创建布局和打印图纸，你可以在图纸空间中创建多个“视口”，每个视口可以显示模型空间中不同部分或不同比例的视图。
第二部分：核心绘图命令
基本绘图命令
这些是构建所有图形的基础。
- 直线:
L(LINE)- 输入
L，然后点击确定起点，再点击确定下一个点，按Enter或Esc结束。
- 输入
- 圆:
C(CIRCLE)- 输入
C，然后指定圆心，再输入半径或直径。
- 输入
- 矩形:
REC(RECTANGLE)- 输入
REC，点击一个角点，然后拖动鼠标到对角点并点击。
- 输入
- 多段线:
PL(PLINE)非常强大的命令,可以绘制连续的、可变宽度的直线和弧线，非常适合绘制墙体、轮廓等。
（图片来源网络，侵删）
精确绘图技巧
AutoCAD 的精髓在于精确，不要试图用眼睛去对齐。
- 对象捕捉: 这是最最最重要的工具！
- 在状态栏上右键点击“对象捕捉”，选择“设置”。
- 勾选你需要的捕捉点,如“端点”、“中点”、“圆心”、“交点”等。
- 开启/关闭: 直接点击状态栏上的“对象捕捉”按钮，建议保持开启，并根据需要临时关闭。
- 极轴追踪: 按设定的角度增量（如 90°, 45°）来绘制或对齐对象，同样在状态栏上控制。
- 动态输入: 在光标附近显示命令提示和输入框，可以让你不低头看命令行就能绘图，新手推荐开启。

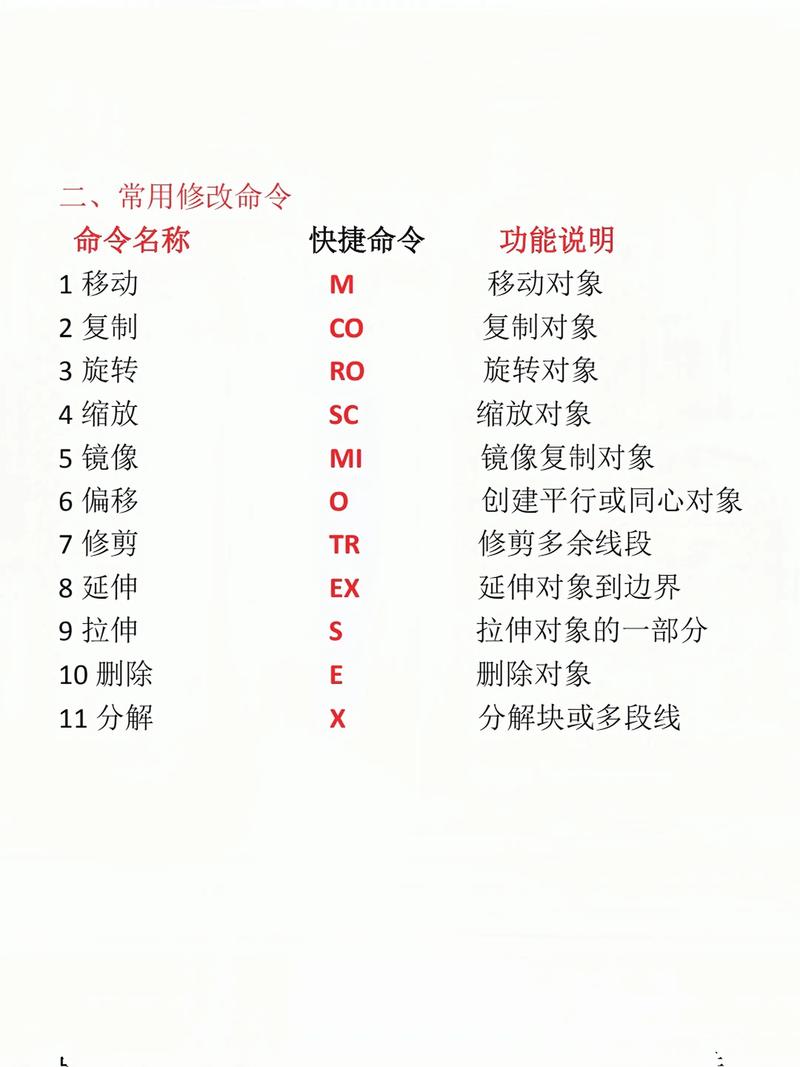

基本修改命令
- 移动:
M(MOVE) - 选择对象，指定基点，然后移动到新位置。 - 复制:
CO或CP(COPY) - 选择对象，指定基点，然后复制到新位置。 - 旋转:
RO(ROTATE) - 选择对象，指定基点，然后输入角度或拖动旋转。 - 缩放:
SC(SCALE) - 选择对象，指定基点，然后输入比例因子（如 2 表示放大一倍，0.5 表示缩小一半）。 - 修剪:
TR(TRIM) - 修剪对象以与其他对象的边界相交，先选择剪切边界，再选择要修剪的对象。 - 延伸:
EX(EXTEND) - 将对象延伸到其他对象的边界，操作与修剪类似。 - 删除:
E(ERASE) - 选择对象后按Enter或空格键删除。
第三部分：高级技巧与工作流
块
块是一组对象的集合,它们被定义为一个单一的对象，使用块可以极大地提高效率并减小文件大小。
- 创建块: 选择要创建为块的对象，输入
B(BLOCK)，给块命名，并指定一个基点（插入点）。 - 插入块: 输入
I(INSERT)，选择要插入的块，然后在绘图区指定插入点和比例、角度。
尺寸标注与文字
- 尺寸标注:
- 使用“注释”选项卡中的标注工具。
- 在标注前,务必设置好标注样式（
应用程序菜单 > 图形实用工具 > 标注样式），以符合你的行业标准（如国标、ISO）。
- 多行文字:
- 使用
T(MTEXT) 命令，可以创建复杂的文本段落，并设置字体、大小、颜色等。
- 使用
打印与输出
- 布局:
- 点击绘图窗口下方的“布局1”或“布局2”标签进入图纸空间。
- 删除默认的视口,使用
视图 > 视口 > 一个视口创建一个新的视口。 - 双击视口内部进入模型空间视图,使用缩放和平移调整显示内容。
- 双击视口外部回到图纸空间,可以添加标题栏、图框和文字。
- 打印:
- 在布局中准备好图纸后,使用
应用程序菜单 > 打印。 - 在打印对话框中,选择正确的打印机，设置图纸尺寸，并确保“打印范围”设置为“布局”。
- 在布局中准备好图纸后,使用
第四部分：学习资源与实用技巧
官方资源
- Autodesk 知识库: 最权威的资料，搜索具体问题。
- AutoCAD for Mac 帮助文档: 按下
F1键即可访问，内有详细的命令说明和教程。 - Autodesk University: 提供大量免费的在线课程和研讨会视频。
视频教程平台
- YouTube: 搜索 "AutoCAD for Mac tutorial"，有大量免费的视频教程，推荐关注一些官方或知名的 CAD 教育频道。
- Bilibili (B站): 国内用户的首选，搜索 "AutoCAD Mac"，有大量中文教程，从入门到进阶应有尽有。
实用技巧与快捷键
- 快捷键: AutoCAD for Mac 的快捷键与 Windows 版本基本一致，但也可以在
应用程序菜单 > 自定义快捷键中进行修改。Ctrl + C/Cmd + C: 复制Ctrl + V/Cmd + V: 粘贴Ctrl + S/Cmd + S: 保存Space(空格键): 等同于Enter，是确认命令的最高效方式。Esc: 取消当前命令。
- 右键菜单: 在绘图窗口中单击鼠标右键，会根据当前上下文显示常用命令，非常高效。
- 滚轮操作:
- 滚动: 放大/缩小视图。
- 按住滚轮并拖动: 平移视图。
- 双击滚轮: 缩放到图形范围。
学习 AutoCAD for Mac 的过程是一个循序渐进的过程，不要急于求成，建议你：
- 从简单图形开始: 先尝试绘制一张简单的平面图或机械零件图。
- 坚持使用命令行: 即使你习惯了点击按钮，也要尝试在命令行输入命令，速度会快得多。
- 善用图层和块: 这是区分新手和高效用户的关键。
- 多看教程，多加练习: 理论知识必须通过实践才能转化为技能。
希望这份教程能帮助你顺利开启 AutoCAD for Mac 的设计之旅！祝你学习愉快！
