CAD 2025 新手入门完全指南
第一部分：准备工作与界面初探
安装与启动

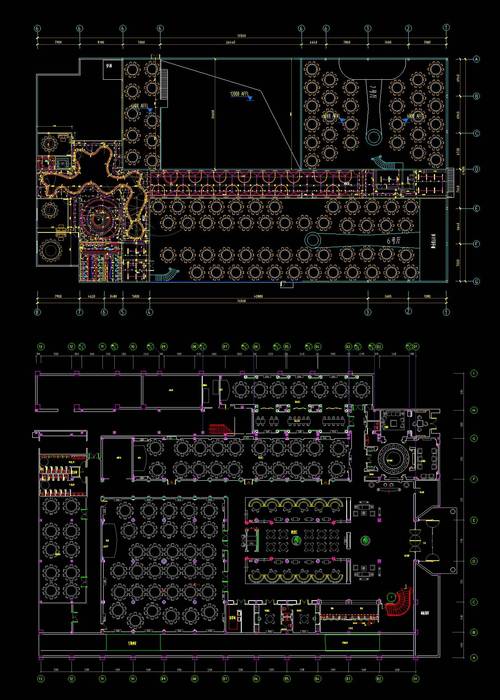

（图片来源网络，侵删）
- 确保你已经成功安装了AutoCAD 2025。
- 双击桌面图标启动软件,首次启动可能会进行一些初始设置，选择“开始绘制”即可。
认识工作界面 启动后，你会看到一个复杂的界面，别怕，我们先认识几个最重要的区域：
- 应用程序菜单 (A)：左上角的“A”图标，是文件的“大本营”，用于新建、打开、保存、打印等操作。
- 快速访问工具栏 (B)：通常在界面的最上方，默认包含新建、打开、保存、打印等常用命令，可以自定义。
- 功能区 (C)：这是命令的主要来源，按选项卡（如“常用”、“插入”、“注释”）组织，每个选项卡下又有不同的面板（如“绘图”、“修改”、“图层”）。
- 绘图区 (D)：屏幕中间最大的区域，是你绘制和查看图形的地方。
- 命令行 (E)：新手最重要的区域！ 它位于绘图区的下方，用于输入命令、查看提示和反馈。一定要养成看命令行的习惯！
- 状态栏 (F)：位于界面的最下方，显示光标的坐标、绘图辅助工具（如栅格、正交、对象捕捉）的开关，以及工作空间切换等。
第二部分：绘制你的第一张图——一个简单的轴
我们的目标是画下面这个简单的轴：
设置绘图环境
-
新建文件：

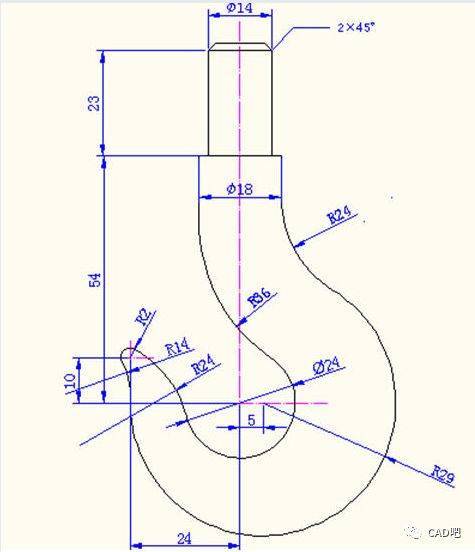

（图片来源网络，侵删）- 点击快速访问工具栏的“新建”图标，或按
Ctrl + N。 - 在“选择样板”对话框中，选择
acadiso.dwt（公制样板），然后点击“打开”。
- 点击快速访问工具栏的“新建”图标，或按
-
设置图形界限：
- 图形界限相当于你绘图的“图纸大小”，我们设置一个A3纸的大小（420mm x 297mm）。
- 在命令行中输入
limits，然后按回车。 - 命令行提示：
指定左下角点或 [开/关] <0.0000,0.0000>：直接按回车，接受默认值。 - 命令行提示：
指定右上角点 <420.0000,297.0000>：直接按回车，接受默认值。 - 再次输入
limits，然后输入on，按回车，这样你的绘图范围就被限制住了，光标不会跑出这个区域。
-
显示全部图形：
- 为了能看到整个绘图区域,输入
zoom(或命令Z)，按回车。 - 输入
a(代表 All)，按回车，现在你的绘图区应该显示了一个完整的A3区域。
- 为了能看到整个绘图区域,输入
图层管理
图层就像透明的叠加胶片,不同类型的图形放在不同的图层上，方便管理和修改。

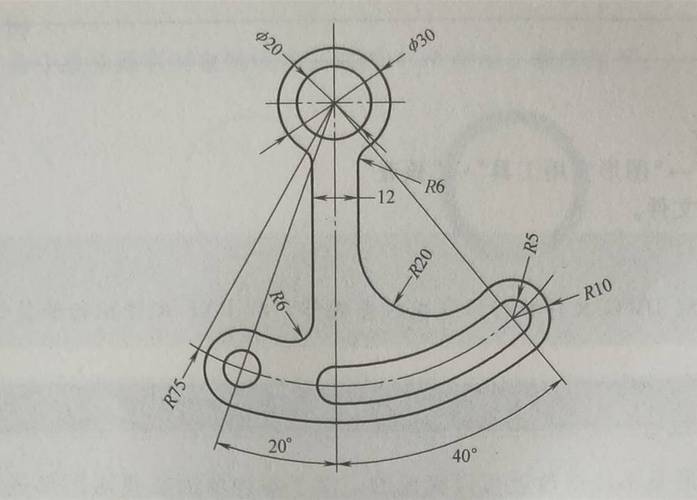

（图片来源网络，侵删）
-
打开图层特性管理器：
在“常用”选项卡 -> “图层”面板中，点击“图层特性”图标。
-
创建新图层：
- 在弹出的对话框中,点击“新建图层”按钮（一个闪电图标）。
- 修改新图层的名称,例如改为“粗实线”。
- 点击“粗实线”图层的“线宽”列，弹出“线宽”对话框，选择
30 毫米，然后点击“确定”。 - 再次点击“新建图层”，命名为“中心线”。
- 点击“中心线”图层的“颜色”列，选择一种醒目的颜色，红色”。
- 点击“中心线”图层的“线型”列，弹出“选择线型”对话框，点击“加载”，找到并选择
CENTER(中心线) 线型，点击“确定”，然后再次在列表中选择它。 - 点击“中心线”图层的“线宽”列，选择
15 毫米或更细。
-
设置当前图层：
在图层列表中,双击“粗实线”图层，将其设置为“当前图层”，这意味着接下来你画的图形都会在“粗实线”图层上。
开始绘图
-
画轴的主体（矩形）：
- 我们用矩形命令来快速画出轴的主体。
- 在“常用”选项卡 -> “绘图”面板中，点击“矩形”图标，或在命令行输入
rec，按回车。 - 命令行提示：
指定第一个角点或 [倒角/标高/圆角/厚度/宽度]：在屏幕上大概中间的位置点击一下。 - 命令行提示：
指定另一个角点或 [面积/尺寸/旋转]：输入@100,20，然后按回车。- 表示“相对于上一个点”。
100,20表示X方向长度100，Y方向长度20。
- 一个100x20的矩形就画好了。
-
画键槽（矩形）：
- 我们需要切换到“粗实线”图层（如果还不是的话）。
- 再次执行矩形命令 (
rec)。 - 在轴的左侧合适位置点击第一个角点。
- 输入
@20,10，按回车，画出一个小的矩形代表键槽。
-
画中心线：
- 切换图层：在“图层”面板的下拉列表中，选择“中心线”图层，将其设为当前。
- 画直线：在“绘图”面板中，点击“直线”图标，或在命令行输入
l，按回车。 - 在轴的上方画一条比轴稍长的水平线。
- 修改线型比例：如果中心线看起来是实线，说明比例不对。
- 在命令行输入
ltscale(线型比例)，按回车。 - 输入一个新值,
10，按回车，现在中心线应该显示为虚线了。
- 在命令行输入
修改图形
-
移动键槽：
- 我们需要把键槽移动到正确的位置。
- 在“常用”选项卡 -> “修改”面板中，点击“移动”图标，或在命令行输入
m，按回车。 - 命令行提示：
选择对象：用鼠标点击那个小矩形（键槽），然后按回车。 - 命令行提示：
指定基点或 [位移]：点击键槽的左上角作为移动的基准点。 - 命令行提示：
指定第二个点或 <使用第一个点作为位移>：移动鼠标，将键槽拖动到轴的左侧合适位置，点击一下。
-
修剪多余线条：
- 键槽把轴的轮廓线“穿”过去了，我们需要用修剪命令把它切掉。
- 在“修改”面板中，点击“修剪”图标，或在命令行输入
tr，按回车。 - 命令行提示：
选择剪切边...：直接按回车（表示选择所有对象作为剪切边）。 - 命令行提示：
选择要修剪的对象：依次点击键槽内部的轴的轮廓线，多余的部分就会被剪掉。
标注尺寸
- 切换图层：创建一个名为“尺寸”的新图层，设置为当前。
- 线性标注：
- 在“注释”选项卡 -> “标注”面板中，点击“线性”图标，或在命令行输入
dli，按回车。 - 命令行提示：
指定第一个尺寸界线原点：捕捉轴的左端点。 - 命令行提示：
指定第二个尺寸界线原点：捕捉轴的右端点。 - 命令行提示：
指定尺寸线位置：在图形下方点击一下，放置尺寸线。 - 用同样的方法标注轴的直径和键槽的尺寸。
- 在“注释”选项卡 -> “标注”面板中，点击“线性”图标，或在命令行输入
第三部分：文件管理与总结
保存文件
- 点击快速访问工具栏的“保存”图标，或按
Ctrl + S。 - 在“另存为”对话框中，选择一个位置，输入文件名（如“我的第一个轴”），文件类型选择
AutoCAD 2010/LT2010 图形 (*.dwg)，这样兼容性最好，点击“保存”。
总结与关键技巧回顾
- 命令行是你的朋友：所有操作都可以通过命令行完成，记住常用命令的快捷键（如
L直线,C圆,TR修剪,M移动）能极大提高效率。 - 图层是核心：养成按图层组织图形的好习惯，这是专业制图的基础。
- 对象捕捉是神器：确保状态栏的“对象捕捉”是开启的（通常是一个磁铁图标），它能帮你精确地捕捉到端点、中点、圆心等，让你画图又快又准。
- 视图缩放：
Z(Zoom) 命令是你的眼睛。Z+空格+E(Extents) 显示所有对象，Z+空格+P(Previous) 返回上一个视图。 - 练习，练习，再练习：CAD是一个熟能生巧的软件，尝试用学到的命令，画一个简单的房子、一张桌子或者你身边任何物体的轮廓。
下一步学习方向：
- 学习更多绘图命令：如圆、圆弧、多段线、样条曲线。
- 学习更多修改命令：如旋转、缩放、复制、阵列、偏移。
- 学习块：将常用的图形（如螺丝、符号）定义为块，方便重复使用。
- 学习文字和表格：为图纸添加技术要求和标题栏。
祝你学习愉快,早日成为CAD高手！
