数控车床G41/G42刀具半径补偿终极教程
为什么需要刀具半径补偿？
在理解G41和G42之前,我们首先要明白一个问题：为什么要用它？
想象一下你要加工一个带圆弧的台阶,你的理想路径是沿着工件的轮廓线（编程路径）走，刀具是有物理尺寸的，它总有一个半径。
- 如果不使用补偿：你必须手动计算刀具中心的实际运动轨迹，加工一个外圆，你的刀具中心必须在工件轮廓之外一个刀具半径的距离；加工一个内孔，刀具中心必须在轮廓之内一个半径的距离，对于复杂的圆弧和锥面，这个计算会非常繁琐且容易出错。
刀具半径补偿的作用就是： 你只需要按照工件的最终图纸尺寸（即理论轮廓）进行编程，机床会自动根据你设定的刀具半径，计算出刀具中心的实际运动轨迹。
这极大地简化了编程,提高了程序的通用性，当你需要更换不同半径的刀具时，只需要在刀具补偿参数里修改半径值即可，无需重新编写整个加工程序。
G41 和 G42 指令详解
G41和G42是模态指令（一旦设定，持续有效，直到被取消或改变），它们用来定义刀具补偿的方向。
G41 - 刀具半径左补偿
- 定义：沿着刀具运动方向看，刀具在工件的左侧。
- 记忆口诀：“左补偿，G41”，想象你开车沿着马路前进，马路在你的左边。
- 应用场景：
- 外圆车削：加工工件的外表面。
- 端面车削：从右向左车削端面。
- 绝大多数车削操作，因为通常我们希望刀具在切削轮廓的外侧，以避免碰撞工件。
G42 - 刀具半径右补偿
- 定义：沿着刀具运动方向看，刀具在工件的右侧。
- 记忆口诀：“右补偿，G42”，想象你开车前进，马路在你的右边。
- 应用场景：
- 内孔车削：加工工件的内部型腔或孔。
- 从左向右车削端面。
- 当刀具需要切入工件内部轮廓时使用。
如何使用G41/G42？—— “三步走”战略
使用刀具半径补偿有三个核心步骤,缺一不可，顺序也不能错。
第一步：建立补偿 (G00/G01 + G41/G42)
- 目的：让刀具从安全位置移动到工件轮廓附近，并开始计算补偿轨迹。
- 指令格式：
G00/G01 X_ Z_ G41/G42 D_X_ Z_：这是补偿的起始点坐标，这个点必须在轮廓的延长线上或切线上，不能是拐角点。G41/G42：选择补偿方向。D_：刀具补偿号，这个D代码对应着机床刀具补偿参数页面中的一组数据，里面包含了刀具的半径和长度补偿值。
第二步：进行补偿切削
- 目的：刀具在补偿状态下，沿着编程的轮廓线进行切削加工。
- 指令格式：
G01 X_ Z_ F_- 从这一步开始,所有的
X、Z坐标值都是按照工件图纸的轮廓尺寸来写的，机床会自动加上或减去刀具半径。 - 你可以连续执行多个G01指令来加工复杂的轮廓。
- 从这一步开始,所有的
第三步：取消补偿 (G00/G01 + G40)
- 目的：完成轮廓加工后，让刀具退回到安全位置，并关闭补偿功能。
- 指令格式：
G00/G01 X_ Z_ G40X_ Z_：这是取消补偿的终点坐标，这个点也必须在轮廓的延长线或切线上，确保刀具能平滑地退出补偿状态。G40：取消刀具半径补偿，这是一个必须执行的步骤，否则后续的移动都会带着补偿。
编程实例详解

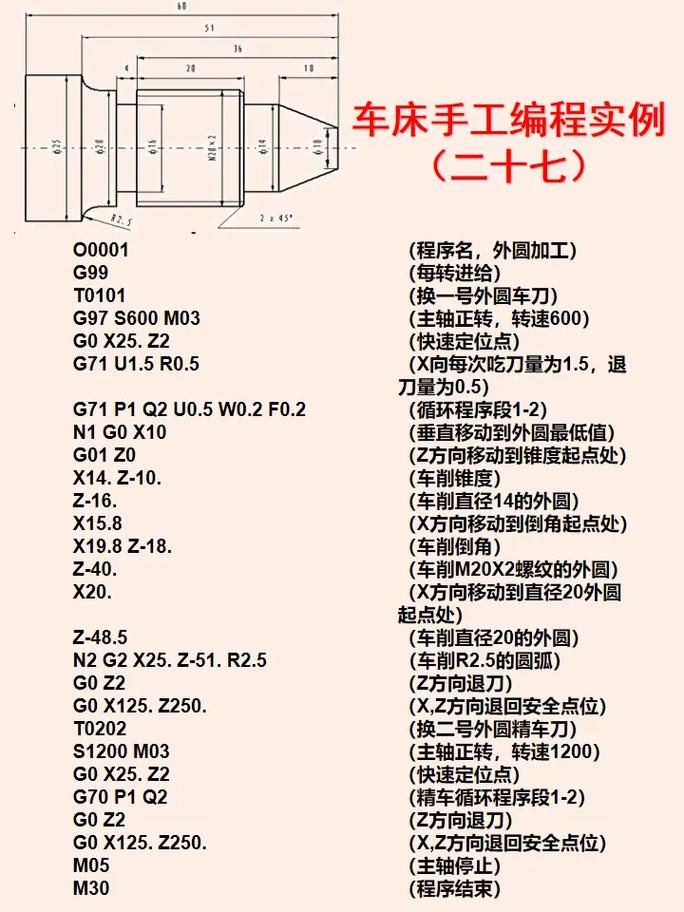

假设我们要加工下图所示的阶梯轴,使用一把刀尖半径为0.4mm的外圆车刀。
工件轮廓坐标点：
- P0: 起刀点 (50, 100)
- P1: 接近点 (30, 60)
- P2: 倒角起点 (20, 55)
- P3: 倒角终点 (20, 50)
- P4: 外圆终点 (20, 40)
- P5: 退出点 (30, 40)
- P6: 安全返回点 (50, 100)
操作步骤：
-
在刀具补偿页面设置：假设我们使用
T0101，刀具补偿号为D01，在刀补参数页面，将D01中的R（半径）设置为4。 -
编写加工程序
O0001 (G41/G42 EXAMPLE); N10 G54 G21 G97 G40; (程序初始化：选择坐标系，公制，取消刀补) N20 T0101 M03 S800; (调用1号刀，主轴正转，转速800) N30 G00 X50 Z100; (快速移动到安全起始点P0) N40 G00 X30 Z60; (快速移动到接近点P1) N50 G01 X30 Z55 F0.2; (直线移动到倒角起点P1的延长线上) N60 G01 X20 Z55 F0.1; (开始切削轮廓，建立左补偿) N70 G42 G01 X20 Z50; (在P3点建立右补偿，进行内轮廓加工) N80 G01 Z40; (车削内孔) N90 G40 G01 X30 Z40; (在P5点取消补偿) N100 G00 X50 Z100; (快速退回安全点) N110 M05; (主轴停) N120 M30; (程序结束)
程序解析：
- N50-N60：这是建立左补偿的过程，刀具从P1点沿着Z轴负方向移动，在P3点，轮廓开始，此时刀具在工件左侧，所以使用
G41。 - N70-N90：这是建立右补偿和取消补偿的过程，在P3点，程序切换到加工内孔，此时刀具需要在工件右侧，所以用
G42建立右补偿，在P5点，加工完成，用G40取消补偿，确保后续的G00移动是准确的。 - 注意：这个例子为了演示两种补偿都用了，实际加工一个阶梯轴可能只需要
G41。
重要注意事项与常见问题
过切与欠切
这是使用刀补时最常见的错误。
- 过切：刀具切入到了工件内部，造成报废。
- 欠切：刀具没有切削到位，留下了多余的余量。
主要原因：
- 建立/取消补偿的起点不正确：没有在轮廓的延长线或切线上开始或结束补偿。
- 加工尖角时未处理：标准的G41/G42无法精确处理小于刀具半径的内尖角，会导致过切。
解决方案：
- 确保切入/切出路径正确：严格按照“延长线/切线”原则建立和取消补偿。
- 对于内尖角：在编程时，将尖角处人为地修改成一个小圆弧，圆弧半径要大于刀具半径，这样机床就能平滑地过渡过去，避免过切。
G40, G41, G42 不能在 G02/G03 圆弧指令间直接转换
你不能在同一个程序段里写 G01 G41 X_ Z_，然后下一个程序段是 G02 G42 ...，这种转换必须在直线移动（G00/G01）中完成。
错误示例：
G01 X20 Z0 F0.1; G02 X20 Z-10 R5 G42; // 错误！在圆弧上改变补偿方向
正确做法： 应该在进入圆弧前，先用直线段完成补偿方向的转换。
刀具半径必须大于等于圆弧半径
如果你想加工一个半径为R2的圆弧,但你用的刀具半径是R3，那么机床会计算出一条无法实现的刀具中心轨迹（圆弧半径为负数），从而报警或产生错误。
刀尖方位号
在某些系统中（如FANUC），除了设置刀具半径，还需要设置刀尖方位号（T代码的后两位，如T0101中的01），这是因为车刀的刀尖不是一个理想的点，而是一个圆弧，它的切削点位置会影响补偿的计算，你需要根据刀具的形状（如右偏、左偏、尖头等）在参数页面中设置正确的方位号，否则补偿会不准确。
| 指令 | 名称 | 定义 | 应用场景 | 关键点 |
|---|---|---|---|---|
| G41 | 刀具半径左补偿 | 沿运动方向看，刀具在工件左侧 | 外圆、端面（从右向左） | 左补偿，G41” |
| G42 | 刀具半径右补偿 | 沿运动方向看，刀具在工件右侧 | 内孔、端面（从左向右） | 右补偿，G42” |
| G40 | 取消刀具半径补偿 | 关闭补偿功能 | 程序开始和结束时 | 必须执行，确保安全 |
核心流程回顾：
- 设置参数：在刀补页面输入正确的刀具半径和刀尖方位号。
- 建立补偿：
G01 X_ Z_ G41/G42 D_(在延长线上开始)。 - 轮廓切削：
G01 X_ Z_ ...(按图纸尺寸编程)。 - 取消补偿：
G01 X_ Z_ G40(在延长线上结束)。
掌握了G41和G42,你就掌握了数控车床编程中一项至关重要的技能，它能让你的编程工作事半功倍，并大大提高程序的可靠性和灵活性，多加练习，你就能熟练运用它了！
