AutoCAD 3D 制图全攻略：从入门到精通
无论你是建筑师、工程师、设计师还是学生，掌握 AutoCAD 的 3D 功能都能让你的设计构想从平面跃然纸上，更具说服力和表现力，本教程将分为六个核心部分，带你系统学习。

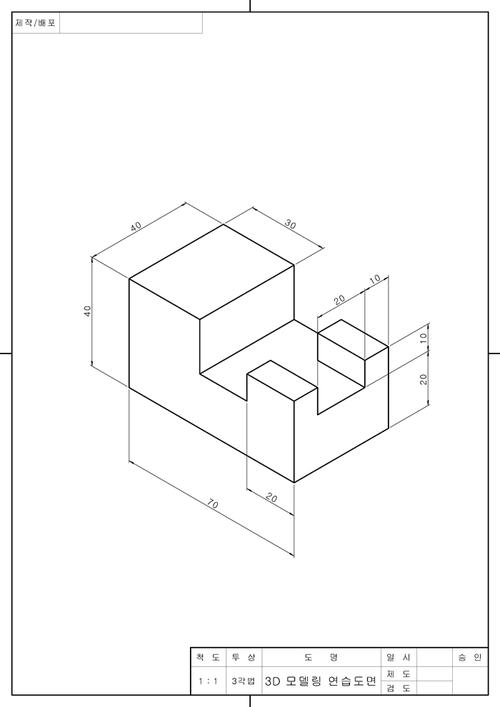

（图片来源网络，侵删）
第一部分：基础准备 - 3D 工作环境与视图
在开始建模之前,必须熟悉 3D 环境和视图操作，这是你“眼睛”的基础。
认识 3D 建模工作空间
启动 AutoCAD 后，切换到“三维建模”工作空间。
- 如何切换？ 在状态栏最右侧，点击“切换工作空间”按钮，选择“三维建模”。
- 为什么切换？ 这个工作空间会自动显示与 3D 操作相关的面板、工具栏和选项，效率更高。
掌握 3D 视图
这是 3D 制图中最常用的命令，用于观察模型。
- 视图控件：在绘图区的右上角，有一个彩色的立方体控件，是控制视图最快捷的方式。
- 点击立方体的面：直接切换到对应的正交视图（如俯视、前视、左视）。
- 点击立方体的角：切换到等轴测视图（如西南等轴测、东南等轴测），这是最常用的 3D 观察角度。
- 点击立方体的边：切换到平面视图。
- 命令行输入：你也可以在命令行输入
VIEW或VP，打开视图管理器，可以命名、保存和恢复特定的视图组合（包括视图方向、视觉样式、背景等）。
理解视觉样式
视觉样式决定了模型在屏幕上的显示方式,帮助你更好地理解模型的形态和结构。

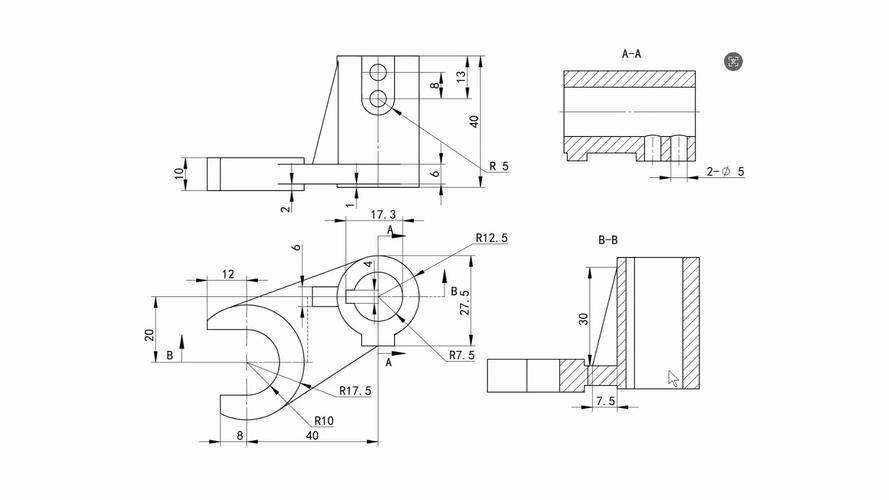

（图片来源网络，侵删）
- 常用视觉样式：
- 二维线框：只显示边框，无填充，效果类似 2D。
- 三维线框：显示所有边框，有坐标轴。
- 三维隐藏：隐藏被遮挡的边框，有立体感。
- 真实感：显示平滑着色和材质贴图，效果接近照片。
- 概念：使用平滑着色和古铜色面，手绘风格，易于观察模型结构。
- 切换方式：可以在“视图”选项卡 -> “视觉样式”面板中切换，或通过状态栏上的“视觉样式”下拉菜单。
掌握基本导航工具
- ViewCube：如上所述，快速切换视图。
- SteeringWheels (控制盘)：按住
Shift键 + 右键，可以调出这个圆形菜单，集成了平移、缩放、动态观察等多种功能，非常灵活。 - 3D Orbit (3D 动态观察)：输入
3DO命令，按住鼠标左键可以拖动旋转模型，按住鼠标中键可以平移，滚动滚轮可以缩放。
第二部分：核心建模 - 三维实体创建
3D 模型主要由两种类型构成：三维实体 和 曲面，对于初学者，先掌握三维实体。
基本几何体
这是构建复杂模型的基础积木块。
- 命令位置：“常用”选项卡 -> “建模”面板。
- 常用命令：
BOX：创建长方体。CONE：创建圆锥体。CYLINDER：创建圆柱体。SPHERE：创建球体。PYRAMID：创建棱锥体。WEDGE：创建楔体。TORUS：创建圆环体。
练习：尝试创建一个长方体，尺寸为 100x50x30，然后在其上叠加一个圆柱体作为“把手”。
从 2D 图形生成 3D 实体
这是 AutoCAD 3D 建模的核心思想之一，将你熟悉的 2D 绘图能力转化为 3D 模型。

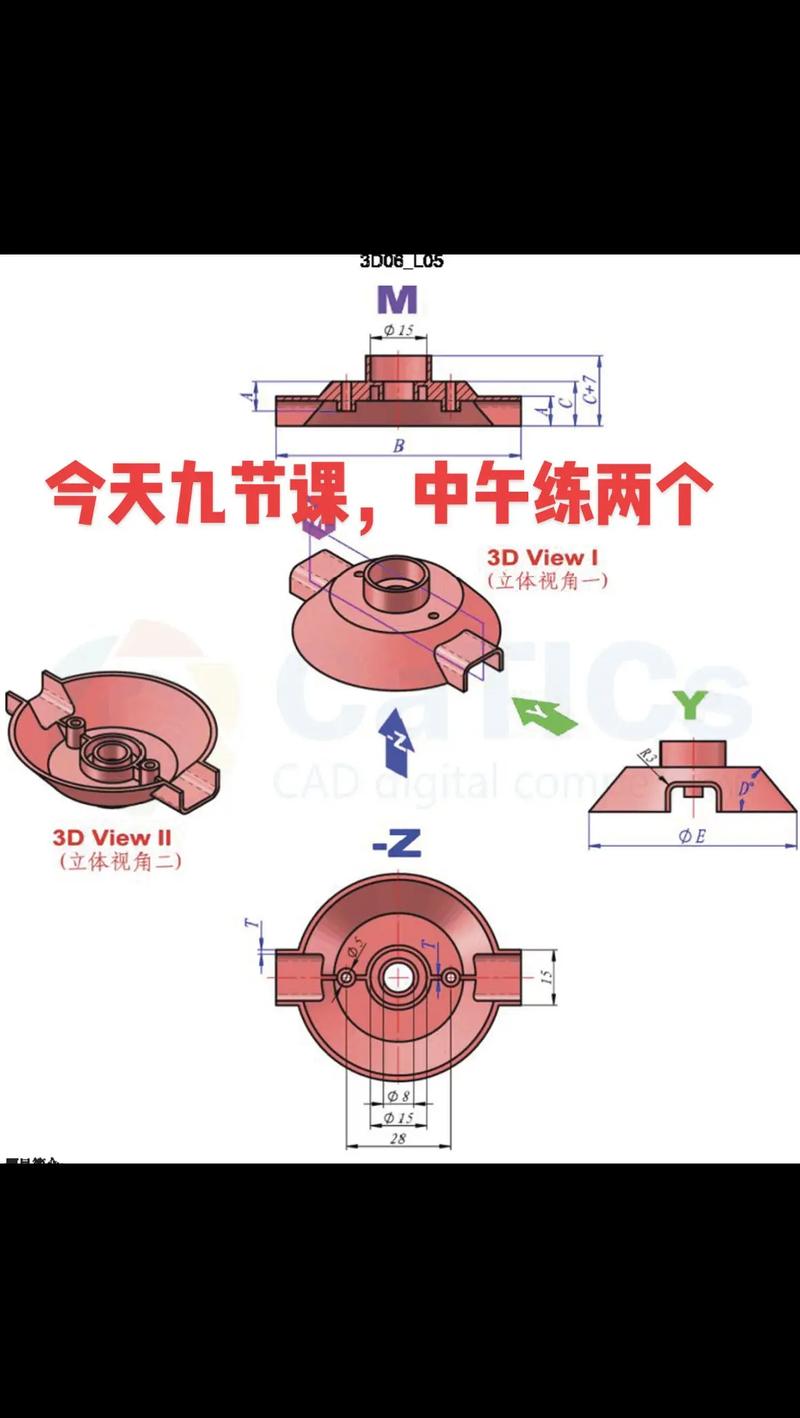

（图片来源网络，侵删）
-
拉伸
- 命令：
EXTRUDE(快捷键EXT) - 作用：将一个闭合的 2D 多段线、圆、椭圆等图形沿指定路径或高度拉伸成 3D 实体。
- 关键选项：
- 高度：直接输入拉伸的高度。
- 倾斜角：可以拉伸出带有斜度的实体（如拔模斜度）。
- 路径：沿一条 2D 或 3D 曲线路径进行拉伸。
- 命令：
-
旋转
- 命令：
REVOLVE(快捷键REV) - 作用：将一个闭合的 2D 图形绕一个轴旋转 360 度，生成回转体（如杯子、盘子、轮子）。
- 关键选项：
- 旋转轴：可以是 X/Y/Z 轴，也可以是任意两点定义的直线。
- 命令：
-
扫掠
- 命令：
SWEEP - 作用：将一个 2D 截面图形沿一条路径“扫过”形成 3D 实体，路径可以是开放的或闭合的。
- 对比：拉伸是“直上直下”，扫掠是“随路径弯曲”。
- 命令：
-
放样
- 命令：
LOFT - 作用：在多个不同形状和大小的 2D 截面之间创建一个平滑的 3D 实体，想象一下用多个铁圈做一个花瓶。
- 操作：依次选择多个截面，然后按回车，AutoCAD 会自动生成放体。
- 命令：
第三部分：模型编辑 - 塑造细节
创建了基本模型后,需要通过编辑命令来添加细节、开孔、组合。
布尔运算
这是组合实体的核心命令,就像搭积木一样。
- 并集
- 命令：
UNION(快捷键UNI) - 作用：将两个或多个独立的实体合并成一个单一的实体，将一个长方体和一个球体合并。
- 命令：
- 差集
- 命令：
SUBTRACT(快捷键SU) - 作用：从一个实体中减去另一个实体，这是创建孔洞最常用的命令，从一个大长方体中减去一个小长方体，得到一个凹槽。
- 命令：
- 交集
- 命令：
INTERSECT(快捷键IN) - 作用：只保留多个实体相互重叠的部分。
- 命令：
实体编辑
- 圆角
- 命令：
FILLET - 作用：为实体的边添加圆角过渡。
- 操作：选择命令后，先输入
R设置半径，然后选择要添加圆角的边。
- 命令：
- 倒角
- 命令：
CHAMFER - 作用：为实体的边添加斜角过渡。
- 操作：选择命令后，先输入
D设置两个倒角距离，然后选择要倒角的边。
- 命令：
- 三维操作
- 三维移动：
3DMOVE(快捷键3M)，可以在三维空间中自由移动实体，比 2D 移动更直观。 - 三维旋转：
3DROTATE(快捷键3R)，通过一个三维旋转控件，轻松将实体绕任意轴旋转。 - 对齐：
ALIGN(快捷键AL)，非常强大的命令，可以将一个实体移动、旋转，使其与另一个实体上的点、线、面对齐。 - 三维阵列：
3DARRAY，可以创建矩形或环形的三维阵列。
- 三维移动：
第四部分：赋予生命 - 材质、灯光与渲染
一个没有材质和灯光的模型只是一个几何体,渲染才能让它看起来像真实世界。
应用材质
- 命令：
MATERIALS(快捷键MAT) - 操作：
- 打开“材质浏览器”面板。
- 从 Autodesk 库中选择一个材质（如木材、金属、玻璃）。
- 将材质直接拖拽到你的模型上。
- 在“材质编辑器”中可以调整材质的各种属性，如颜色、反光度、透明度、反射率等。
设置光源
- 命令：
LIGHTS - 常用光源类型：
- 点光源：像一个灯泡，向所有方向发光。
- 聚光灯：像一个手电筒，有锥形光束。
- 平行光：像太阳光，光线是平行的。
- 操作：在“光源”面板中，选择光源类型，然后在模型中指定位置和方向。
渲染出图
- 命令：
RENDER(快捷键RR) - 操作：
- 在“渲染”选项卡中，选择渲染预设（“草稿”、“低”、“中”、“高”、“演示”）。
- 点击“渲染”按钮，AutoCAD 会开始计算并生成最终的图像。
- 渲染完成后,可以右键保存图像。
第五部分：成果展示 - 3D 到 2D 的转换
很多时候,我们仍然需要从 3D 模型生成 2D 的工程图。
创建视图
- 命令：
VIEWBASE - 作用：这是最强大的工具，可以从 3D 模型自动生成标准的三视图（主视图、俯视图、左视图）、等轴测图和任意方向的剖视图。
- 操作：
- 切换到“布局”选项卡。
- 点击“视图基础”，选择你的 3D 模型。
- 选择要创建的视图类型（如主视图+俯视图+左视图+等轴测）。
- 在布局中指定放置位置,AutoCAD 会自动生成一组关联的 2D 视图。
- 关联性：最大的好处是，当你的 3D 模型修改后，只需双击生成的 2D 视图，选择“更新视图”，所有图纸都会自动更新！
创建截面
- 命令：
SECTIONPLANE - 作用：创建一个可移动的剖切面，实时查看模型的内部结构。
- 操作：
- 选择该命令,在模型上创建一个剖切面。
- 可以移动、旋转剖切面。
- 双击剖切面上的箭头,可以生成静态的截面图或 2D/3D 剖面。
第六部分：学习路径与资源建议
推荐学习顺序
- 精通 2D：确保你对 AutoCAD 的 2D 命令（尤其是多段线
PLINE、对象捕捉OSNAP）非常熟练。 - 熟悉 3D 环境：反复练习第一部分的内容，直到可以随心所欲地切换和观察视图。
- 掌握基本建模：熟练使用
BOX,CYLINDER,EXTRUDE,REVOLVE。 - 学习布尔运算：
UNION和SUBTRACT是 3D 建模的灵魂，必须掌握。 - 进阶编辑：学习
FILLET,3DMOVE,3DROTATE。 - 学习出图：掌握
VIEWBASE，这是将 3D 应用于实际工作的关键。 - 探索渲染：最后学习材质和渲染，让你的作品更具表现力。
推荐资源
- 官方资源：
- Autodesk Knowledge Network：官方的帮助文档和教程，最权威。
- Autodesk University (AU)：每年都有大量高质量的免费教学视频。
- 视频平台：
- Bilibili (B站)：搜索“AutoCAD 3D 教程”，有大量国内UP主分享的免费、系统的视频课程。
- YouTube：搜索 "AutoCAD 3D Tutorial"，可以找到国外优秀设计师的教学视频。
- 练习项目：
- 从简单的物体开始,如桌子、椅子、房子。
- 找一张简单的产品图（如水杯、鼠标），尝试用 3D 建模把它做出来。
- 尝试将你以前画的 2D 平面图拉伸成 3D 模型。
总结与提示
- 耐心与坚持：3D 建模比 2D 更复杂，需要空间想象力，不要急于求成。
- 善用快捷键：
EXT,REV,SU,UNI,3M,3R等快捷键能极大提升你的效率。 - 多看多练：多看别人的作品，分析他们是如何建模的，多动手练习，这是唯一的捷径。
- 从简到繁：不要一开始就想挑战复杂模型，先从几个基本体组合开始，逐步增加难度。
祝你学习愉快,早日成为 AutoCAD 3D 高手！
