AutoCAD 2025 基础入门教程
第一部分：准备工作与界面初识
1 为什么选择 AutoCAD 2025？
虽然 AutoCAD 已经更新到更高版本（如 2025），但 2025 版本对于初学者来说依然非常经典：

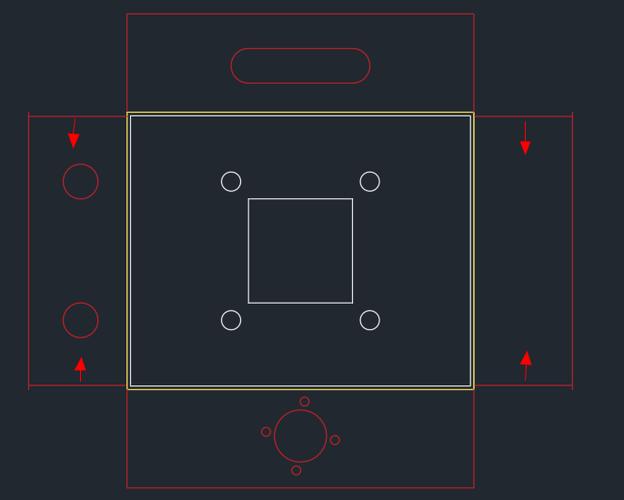

（图片来源网络，侵删）
- 稳定性高：经过多年市场检验，非常稳定,不易崩溃。
- 硬件要求低：在老旧电脑上也能流畅运行。
- 核心功能完备：掌握 2025 的核心操作，可以无缝过渡到任何新版本,因为基本命令和工作流几乎没有太大变化。
2 安装与启动
- 安装：从正规渠道获取 AutoCAD 2025 安装包，按照向导提示进行安装，建议安装时选择“典型”安装。
- 启动：安装完成后，在桌面或开始菜单中找到 AutoCAD 2025 的快捷方式并双击启动。
3 认识 AutoCAD 2025 的工作界面
启动后，你会看到一个复杂但有序的界面，别怕,我们把它拆解开来看。
- 应用程序菜单：左上角的“A”图标，这里是文件的“大本营”，可以新建、打开、保存、打印文件，以及导出为 PDF、JPG 等格式。
- 快速访问工具栏：在应用程序菜单旁边，默认包含“新建”、“打开”、“保存”、“打印”等常用命令,方便快速操作。
- 功能区：界面上方最大的区域，是命令的主要来源，它由多个选项卡（如“常用”、“插入”、“注释”等）组成，每个选项卡下又分有不同的面板（如“绘图”、“修改”、“图层”）。“常用”选项卡是我们最常使用的。
- 绘图区：屏幕中间最大的空白区域，是你绘制和查看图形的地方,你可以把它想象成一张无限大的图纸。
- 命令行：初学者最重要的区域！ 位于绘图区下方，在这里可以直接输入命令的英文全称或快捷键，并查看命令的提示信息。强烈建议初学者养成时刻关注命令行的习惯。
- 状态栏：位于界面最底部，这里显示当前光标的坐标，并提供一系列非常实用的绘图辅助工具，如“正交模式”、“对象捕捉”、“极轴追踪”、“线宽显示”等，这些按钮可以点亮（开启）或熄灭（关闭）。
第二部分：核心概念与基础设置
在开始画图前，必须理解几个核心概念,这会让你事半功倍。
1 坐标系
AutoCAD 是一个基于坐标的精确绘图软件,绘图区中的任意一点都可以用坐标来表示。
- 笛卡尔坐标系：由 X 轴（水平）、Y 轴（垂直）和 Z 轴（垂直于屏幕）组成，我们主要在 XY 平面绘图。
- 输入坐标点：
- 绝对坐标：
X,Y，输入100,50表示移动光标到 X=100, Y=50 的位置。 - 相对坐标：
@X,Y。 符号表示“相对于上一个点”，从上一个点向右画 100 个单位，再向上画 50 个单位，可以输入@100,50。 - 极坐标：
@距离<角度，从上一个点画一条长度为 100，与 X 轴正方向成 30 度角的线，可以输入@100<30。
- 绝对坐标：
2 图形界限
它相当于你绘图的“图纸大小”，设置好界限，可以确保所有图形都在有效范围内,并方便按比例打印。

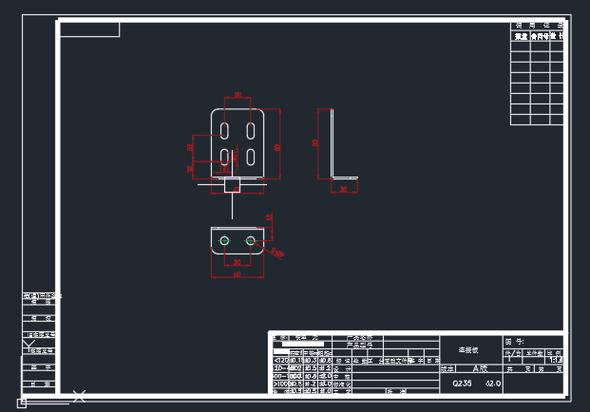

（图片来源网络，侵删）
- 命令：
LIMITS - 操作：
- 在命令行输入
LIMITS,按回车。 - 命令行提示：“指定左下角点或 [开(ON)/关(OFF)] <0.0000,0.0000>:” 直接按回车,使用默认值。
- 命令行提示：“指定右上角点 <420.0000,297.0000>:” 这里我们输入
A3图纸的标准尺寸420,297,然后按回车。 - 输入
Z(代表 ZOOM)，再输入A(代表 ALL)，按回车,这样整个图纸界限就会全部显示在绘图区。
- 在命令行输入
3 图层
图层是 AutoCAD 的灵魂！ 它就像一张张透明的胶片，你可以在不同的胶片上绘制不同类型的对象（如墙体、家具、文字），然后将它们叠加在一起,使用图层的好处是：
-
分类管理：将不同类型的图形放在不同图层,方便查找和修改。
-
控制显示：可以单独开关、冻结或锁定某个图层,从而简化视图。
-
统一控制：可以一次性为某个图层的所有对象设置颜色、线型和线宽。

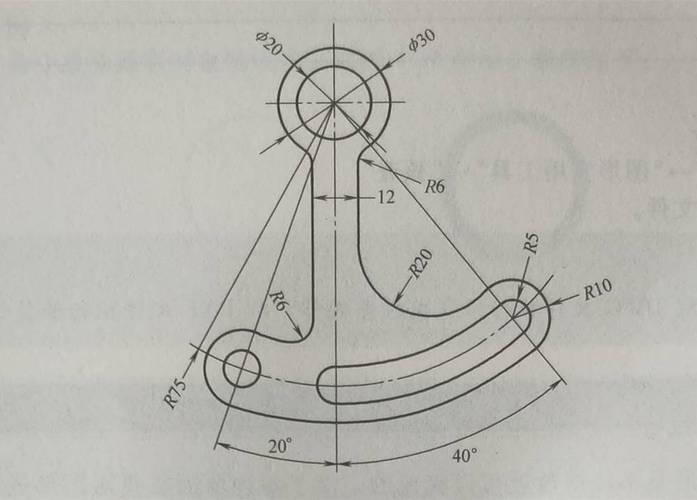

（图片来源网络，侵删） -
操作：
- 在“常用”选项卡 -> “图层”面板中，点击“图层特性管理器”按钮（看起来像一张展开的图纸）。
- 在弹出的对话框中，点击“新建图层”按钮（图标是闪电）。
- 为新图层命名，如“墙体”、“门窗”、“文字”。
- 分别设置每个图层的颜色、线型和线宽。建议：每个图层设置一种不同的颜色，方便区分。
第三部分：绘图基础命令
这是最核心的部分,我们将学习如何画出基本图形。
1 精确绘图辅助工具
在正式绘图前,请务必开启状态栏上的这些按钮：
- 正交模式：将光标移动限制在水平或垂直方向上,画水平和垂直线必备。
- 对象捕捉：自动捕捉到对象的特殊点，如端点、中点、圆心、交点等。开启后，绘图将无比精确！
- 动态输入：在光标附近显示命令提示和输入框，适合初学者,可以不用一直看命令行底部。
2 基本绘图命令
| 命令 | 快捷键 | 作用 | 示例操作 |
|---|---|---|---|
| 直线 | L |
画直线段 | 输入 L -> 指定第一点 -> 指定第二点 -> 指定第三点... -> 按 ESC 或 C (闭合) 结束。 |
| 圆 | C |
画圆 | 输入 C -> 指定圆心 -> 指定半径。 |
| 矩形 | REC |
画矩形 | 输入 REC -> 指定第一个角点 -> 指定对角点。 |
| 圆弧 | A |
画圆弧 | 输入 A -> 指定起点 -> 指定圆弧的第二点 -> 指定端点。 |
实操练习 1：画一个简单的“房子”
- 新建一个文件。
- 在“图层”面板中，新建一个“墙体”图层,并设置为当前图层。
- 开启“正交模式”和“对象捕捉”。
- 输入
L,画一个正方形作为房子的墙体。 - 新建一个“屋顶”图层,设置为当前图层。
- 输入
L,在正方形上方画一个三角形作为屋顶。 - 新建一个“门窗”图层,设置为当前图层。
- 输入
L或REC,在墙上画出门和窗户。
3 图形修改命令
光画出来还不够,修改才能让图形变得完整。
| 命令 | 快捷键 | 作用 | 示例操作 |
|---|---|---|---|
| 删除 | E |
删除对象 | 输入 E -> 选中要删除的对象 -> 按回车确认。 |
| 移动 | M |
移动对象 | 输入 M -> 选中要移动的对象 -> 指定基点（移动的起点）-> 指定第二点（移动到的位置）。 |
| 复制 | CO / CP |
复制对象 | 输入 CO -> 选中要复制的对象 -> 指定基点 -> 指定第二点（复制到的位置），可以连续复制多个。 |
| 修剪 | TR |
剪掉多余部分 | 输入 TR -> 按回车（选择“全部选择”） -> 点击需要剪掉的线段。 |
| 延伸 | EX |
将线延伸到指定边界 | 输入 EX -> 选中边界对象 -> 按回车 -> 点击需要延伸的线段。 |
| 旋转 | RO |
旋转对象 | 输入 RO -> 选中要旋转的对象 -> 指定基点 -> 输入旋转角度。 |
| 缩放 | SC |
按比例缩放对象 | 输入 SC -> 选中要缩放的对象 -> 指定基点 -> 输入缩放比例因子（输入 2 放大两倍，0.5 缩小一半）。 |
第四部分：文字、尺寸标注与打印
一张完整的图纸离不开文字说明和尺寸标注。
1 文字
- 命令：
TEXT(单行文字) 或MTEXT(多行文字) - 多行文字：更常用，可以方便地设置段落、字体、大小等。
- 操作：在“常用”选项卡 -> “注释”面板中，点击“多行文字”按钮 -> 在绘图区拉出一个矩形框 -> 在弹出的文字编辑器中输入文字 -> 设置样式 -> 点击“确定”。
2 尺寸标注
尺寸标注是图纸的“语言”,告诉别人图形的真实尺寸。
- 步骤：
- 创建标注样式：在“注释”选项卡 -> “标注”面板中，点击“标注样式管理器”，新建一个样式，可以设置箭头大小、文字高度、超出尺寸线距离等参数,建议创建一个符合国标的样式。
- 执行标注命令：
DLI(线性标注)：标注水平和垂直距离。DRA(半径标注)：标注圆或圆弧的半径。DDI(直径标注)：标注圆或圆弧的直径。
3 打印与输出
- 命令：
PLOT - 操作：
- 输入
PLOT，打开“打印”对话框。 - 打印机/绘图仪：选择你的打印机或“DWG To PDF.pc3”（虚拟打印机，用于输出PDF文件）。
- 图纸尺寸：选择你想要的打印纸张大小，如
A3。 - 打印区域：选择“窗口”，然后回到绘图区,用鼠标框选你想要打印的部分。
- 打印比例：这是最关键的一步！
- 如果你的图形是按 1:1 绘制的（即 1个单位 = 1毫米），那么选择“布满图纸”即可。
- 如果需要精确比例（如 1:100），可以在“比例”下拉菜单中选择，或者自定义输入
1:100。
- 打印偏移：通常选择“居中打印”。
- 点击“预览”按钮，查看效果，如果满意，点击鼠标右键，选择“打印”。
- 输入
第五部分：学习路径与资源推荐
1 给初学者的学习建议
- 多练，多练，再多练：理论知识必须通过实践来巩固，每天花 1-2 小时，跟着教程画一遍，然后自己尝试画一些简单的图形，比如桌子、椅子、简单的户型图。
- 熟记快捷键：从
L,C,M,CO,TR,E这些最常用的开始记,能极大提高你的绘图效率。 - 善用命令行：不要只依赖鼠标点击命令按钮,在命令行输入命令是最快的方式。
- 先学会走，再学跑：不要一开始就去追求复杂的三维建模或高级定制,先把二维绘图的基础打牢。
2 推荐资源
- 官方帮助文档：按
F1键，AutoCAD 自带的帮助文档非常权威,是遇到问题时最好的查询工具。 - 在线视频教程：
- Bilibili (B站)：搜索“AutoCAD 2025 教程”，有大量免费且高质量的中文视频课程,非常适合入门。
- YouTube：搜索 "AutoCAD 2025 for beginners",有优质的英文教程。
- 练习图纸：在网上找一些简单的 CAD 图纸（如.dwg 文件），尝试打开它们，分析图层设置、绘图方法和修改命令的使用,然后尝试自己画一遍。
