LabWindows/CVI 教程：从入门到实践
第一部分：什么是 LabWindows/CVI？
1 核心概念

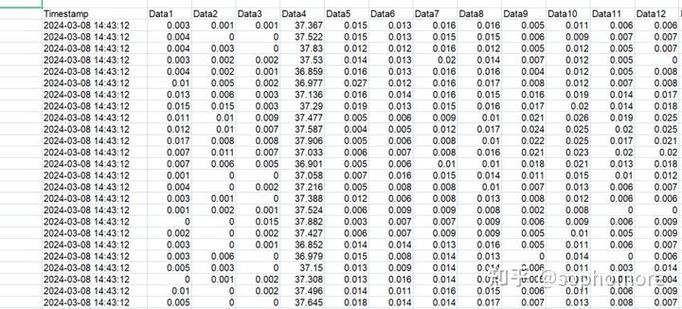

（图片来源网络，侵删）
LabWindows/CVI 是由 National Instruments (NI) 开发的一款用于测试测量和自动化系统的集成开发环境，它使用标准的 C 语言作为编程语言，并结合了图形化用户界面设计工具、丰富的仪器驱动库和强大的调试功能。
核心特点：
- C 语言编程： 如果你熟悉 C 语言，上手会非常快，它提供了对硬件的底层访问能力，同时保持了 C 语言的高效性。
- 事件驱动编程模型： 程序的执行由用户的操作（如点击按钮、输入数据）或系统事件（如定时器触发、数据到达）来驱动。
- 图形化用户界面 设计器： 你可以通过拖拽控件（如按钮、图表、旋钮）来快速创建专业、美观的仪器面板。
- 内置仪器驱动： NI 提供了大量常用仪器的驱动程序（IVI-C），让你无需关心复杂的通信协议，就能轻松控制示波器、万用表、信号发生器等设备。
- 强大的数据分析库： 内含高级分析库，可以进行信号处理、曲线拟合、统计分析等复杂计算。
- 灵活的编译和部署： 可以生成独立的
.exe文件，方便在没有安装 LabWindows/CVI 的计算机上运行。
2 典型应用领域
- 自动测试系统： 电子产品生产线上的功能测试、校准。
- 数据采集与监控： 实时采集传感器数据并进行可视化监控。
- 虚拟仪器： 在计算机上模拟传统物理仪器的功能。
- 实验室自动化： 控制实验设备,自动执行实验流程并记录数据。
第二部分：开发环境概览
启动 LabWindows/CVI 后,你会看到几个核心窗口：
（图片来源网络，侵删）
- 工程窗口: 管理整个项目的所有文件，包括源代码文件、头文件、用户界面文件、库文件等，一个完整的 CVI 项目通常包含
.uir(界面),.c(代码), 和.h(头文件)。 - 用户界面窗口: 这是你的“仪器面板”，你可以在这里拖放控件（如按钮、LED、图表、文本框）并设置它们的属性。
- 源代码窗口: 这是编写 C 代码的地方，CVI 会根据你在界面窗口中的操作，自动生成框架代码,你只需要在特定的函数中添加你的逻辑即可。
- 输出窗口: 显示编译、链接和运行时的信息,包括错误和警告。
第三部分：第一个项目 - Hello, World!
让我们通过一个最简单的例子来熟悉 CVI 的开发流程。
目标： 创建一个窗口，上面有一个按钮，点击按钮后，在弹出的消息框中显示 "Hello, World!"。
步骤 1：创建新工程
- 打开 LabWindows/CVI。
- 选择
File -> New -> Project。 - 选择
Project(.prj)，给你的工程命名（如HelloWorld）,并选择一个位置保存。
步骤 2：创建用户界面
- 在工程窗口中，右键点击工程名，选择
Add File -> User Interface (*.uir)。 - 给界面文件命名（如
HelloWorld.uir），并点击 "OK",此时会打开用户界面窗口。 - 从工具箱 中拖拽一个 Command Button 到面板上。
- 双击这个按钮，打开其属性窗口，将
Callback Function Name设置为OnButtonClick，然后点击 "OK",这个名字将是我们按钮点击事件处理函数的名称。
步骤 3：添加代码
- 在工程窗口中，双击
HelloWorld.c文件（如果不存在，CVI 可能会提示你创建）。 - 你会看到一个自动生成的框架代码，找到
int CVICALLBACK OnButtonClick (int panel, int control, int event, void *callbackData, int eventData1, int eventData2)这个函数。 - 在
switch (event)语句的case EVENT_COMMIT:分支中，添加以下代码：case EVENT_COMMIT: // 弹出一个消息框 MessagePopup("Greeting", "Hello, World!"); break;
步骤 4：运行和测试
- 按下
Ctrl + F5或点击工具栏上的运行按钮。 - 程序会编译并运行,显示你设计的界面。
- 点击 "Command Button"，你应该会看到一个标题为 "Greeting"，内容为 "Hello, World!" 的消息框。
恭喜！你已经成功创建了你的第一个 LabWindows/CVI 应用程序。
第四部分：核心概念深入
1 事件驱动编程
与顺序执行的脚本不同，CVI 程序大部分时间都在“等待”,它等待用户或系统触发某个事件。
- 事件: 用户交互（点击、输入）、系统消息（定时器、窗口关闭）、数据到达（硬件中断）等。
- 回调函数: 每个控件（如按钮）或事件（如定时器）都可以关联一个特定的 C 函数，当事件发生时，CVI 会自动调用这个函数，这就是
OnButtonClick函数的作用。
2 控件与面板
- 面板: 整个用户界面的窗口。
- 控件: 面板上的元素，如按钮、旋钮、图表、字符串等。
- 控件属性: 每个控件都有属性，如名字、标签、颜色、大小、回调函数名等,可以通过代码或界面编辑器来修改。
3 面板函数
这是 CVI 编程的核心，通过面板函数,你可以在代码中控制界面元素。
- 设置控件值:
SetCtrlVal(int panelHandle, int controlID, double value);panelHandle: 面板句柄（通常通过GetPanelHandle函数获取）。controlID: 控件的 ID（在界面编辑器中可以看到）。value: 要设置的值（可以是整数、浮点数、字符串等）。
- 获取控件值:
GetCtrlVal(int panelHandle, int controlID, double *value);需要一个指针来接收从控件读取的值。
示例：
假设你有一个名为 USER_INPUT 的文本输入框，ID 为 5,你想获取用户输入的数字：
double userNumber;
int panelHandle = GetPanelHandle("HelloWorld.uir"); // 获取面板句柄
// 获取控件5的值到userNumber变量中
if (GetCtrlVal(panelHandle, 5, &userNumber) == 0) {
// 成功获取
printf("User entered: %f\n", userNumber);
} else {
// 获取失败
MessagePopup("Error", "Failed to get control value.");
}
第五部分：进阶项目 - 简单的数据采集器
让我们做一个更复杂的项目：从 NI-DAQ 设备读取一个电压值,并实时显示在图表上。
目标：
- 创建一个面板，包含一个“开始采集”按钮，一个“停止采集”按钮,一个图表。
- 点击“开始”，每秒从 DAQ 读取一个电压值,并添加到图表中。
- 点击“停止”,停止采集。
步骤 1：设计界面
- 创建新工程和新界面文件（如
DataLogger.uir）。 - 添加以下控件：
- 一个 Graph (图表)，命名为
GRAPH。 - 一个 Command Button，命名为
START_BUTTON，回调函数为OnStartButtonClick。 - 一个 Command Button，命名为
STOP_BUTTON，回调函数为OnStopButtonClick。
- 一个 Graph (图表)，命名为
步骤 2：编写代码
1 添加必要的头文件和变量
在 DataLogger.c 的顶部添加：
#include <userint.h> #include <ansi_c.h> #include <formatio.h> #include <nidaqmx.h> // NI-DAQmx 库头文件 // 定义面板句柄 int mainPanel; // 定义任务句柄和通道 TaskHandle readTask; const char* physicalChannel = "Dev1/ai0"; // 根据你的硬件修改，"PCIe-6320/ai0" // 定义定时器ID int timerId; // 定义数据数组 double dataBuffer[100]; int dataCount = 0;
2 主函数 main()
int main (int argc, char *argv[])
{
if (InitCVIRTE (0, argv, 0) == 0
