LightTools 全方位教程：从入门到精通

LightTools 是一款业界领先的、用于光学系统建模、分析和照度设计的先进软件，它以其强大的非序列光线追迹能力和直观的几何建模而闻名，广泛应用于照明、显示、激光、汽车照明和生物医学等领域。

本教程将分为以下几个部分：

1. 第一部分：核心概念与基础认知
2. 第二部分：LightTools 工作流程详解
3. 第三部分：核心模块与功能深入
4. 第四部分：学习资源与实战技巧
5. 第五部分：常见问题与进阶方向

第一部分：核心概念与基础认知

在开始操作之前，理解 LightTools 的核心思想至关重要。

序列 vs. 非序列光线追迹

这是理解 LightTools 的关键。

• 序列光线追迹


  （图片来源网络，侵删）
  • 特点：光线按照预定的顺序，从一个表面到下一个表面依次传播，光线路径是固定的，不能被阻挡、散射或分裂。
  • 适用场景：设计传统成像镜头，如相机镜头、望远镜、显微镜等,光线路径清晰可预测。
  • 代表软件：Zemax OpticStudio, CODE V。

• 非序列光线追迹

  • 特点：光线在一个充满物体的空间中自由传播，光线会与它遇到的第一个物体相交，可以被反射、折射、吸收、散射，甚至分裂成多条光线（如产生杂散光）。
  • 适用场景：照明设计、杂散光分析、激光光束传输、光机一体化设计，这是 LightTools 的核心和强项。
  • 比喻：想象你在房间里用激光笔照射，光线会打在墙上、桌子上、椅子上，而不是沿着一条预设的路径,这就是非序列。

LightTools 的核心组成

一个典型的 LightTools 模型由以下几个基本元素构成：

• 光源：能量的发出者，可以是点光源、面光源、LED、激光、自定义光源模型等。
• 物体：光路中与相互作用的实体，可以是透镜、反射镜、遮光罩、探测器、甚至是一个简单的方块。
• 属性：定义物体如何与光线相互作用，最重要的属性是 表面特性，包括：
  • 反射/折射：定义材料的折射率、反射/透射率。
  • 散射：定义表面的散射模型，如朗伯体、高斯分布、BSDF（双向散射分布函数）等。
  • 吸收：定义材料的吸收系数。
  • 涂层/膜层：模拟复杂的多层膜系。
• 探测器：用于接收和测量光线，它可以是一个简单的平面，也可以是一个复杂的3D体积探测器，探测器可以记录多种数据，如：
  • 照度
  • 光强分布
  • 光通量
  • 色度图
  • 图像（模拟相机成像）
• 光源/探测器坐标系统：定义光源和探测器的位置、方向和发光/接收特性。

第二部分：LightTools 工作流程详解

设计一个照明系统通常遵循以下步骤：

步骤 1：创建项目与设置单位

• 打开 LightTools,新建一个项目。
• 在 Setup > Units 中设置合适的单位，如毫米、度等。养成良好习惯，从一开始就设置好单位。

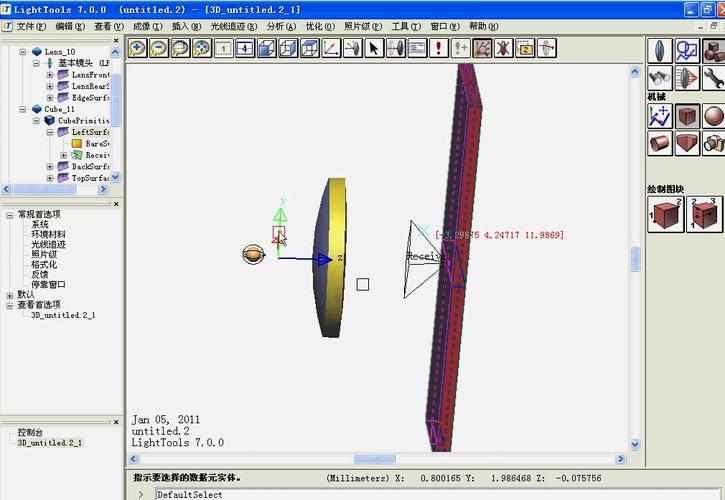

步骤 2：建立几何模型

这是设计的基础，LightTools 提供了多种建模方式：

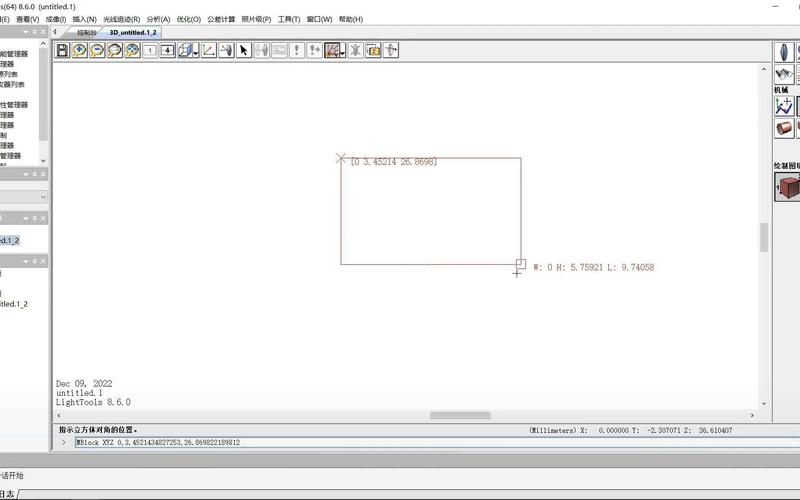

• 直接创建：使用 Create 菜单直接创建基本形状（球、立方体、圆柱体等）。
• 导入外部模型：这是最常用的方式，可以从 CAD 软件（如 SolidWorks, Creo, CATIA, Zemax）中导出为 STEP, IGES, SAT 等格式的文件，然后通过 File > Import 导入。
  • 技巧：导入后，通常需要将导入的零件组合成一个“组”,方便整体移动和旋转。

步骤 3：定义光源

• 选择光源类型：根据需求选择，如 Source > Point Source (点光源), Source > Source Filament (灯丝光源), Source > LED (LED 模型)。
• 设置光源参数：
  • 位置和方向：在 Source Coordinate System 中设置。
  • 发光特性：设置总功率、光谱分布、光强分布（如 IES 文件）。
  • 尺寸：对于面光源,设置其长宽等几何尺寸。

步骤 4：分配表面属性

这是将“死”的模型变成“活”的光学系统的关键一步。

• 选择物体或表面：在模型树或视图中选中需要赋属性的物体/表面。
• 打开属性编辑器：双击或右键选择 Properties。
• 设置属性：
  • 材质：如果物体是透镜，需要分配一个光学玻璃（如 N-BK7）或自定义折射率。
  • 涂层：如果表面有增透膜或高反膜,可以在这里设置。
  • 散射：如果表面是粗糙的或有扩散效果，需要添加散射模型,这是照明设计的核心。
  • 吸收：设置吸收率,模拟材料的损耗。

步骤 5：设置探测器

• 创建探测器：Detector > Create Detector,通常创建一个平面探测器来接收光线。
• 放置探测器：将探测器放置在需要测量光照效果的位置，如目标面、屏幕上。
• 设置探测器参数：
  • 分辨率：设置探测器的像素数，分辨率越高，图像越精细,但计算量越大。
  • 类型：选择测量照度、光强还是图像。
  • 接受角度：设置探测器的视场角。

步骤 6：运行光线追迹与分析

• 设置追迹参数：Ray Trace > Setup，设置追迹的光线数量、最大追迹次数等,光线数量是影响结果精度和计算时间的关键。
• 开始追迹：点击 Ray Trace > Go。
• 查看结果：
  • 探测器数据：双击探测器，查看其数据，可以生成 2D/3D 照度分布图、光强曲线图、色度坐标图等。
  • 伪彩色图：在 3D 视图中，使用伪彩色图功能,可以直观地看到物体表面的光照强度或光通量分布。

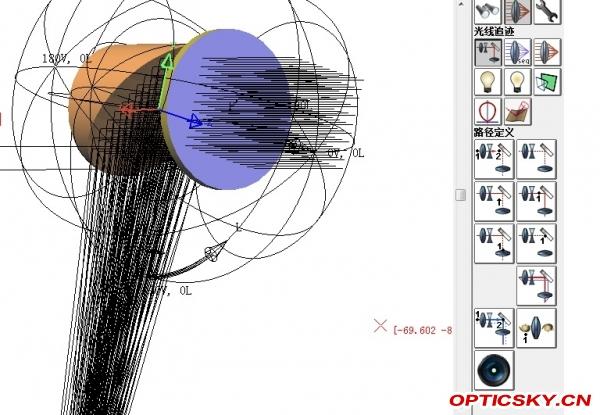

  • 光线追迹可视化：在 Ray Trace > Visualization 中，可以开启光线显示，观察光路,检查是否有光线遗漏或错误。

步骤 7：优化与迭代

• 使用优化器：LightTools 内置强大的优化器，可以定义优化变量（如透镜曲率、半径、位置）和优化目标（如目标面照度均匀性、光通量）。
• 参数化扫描：对某个参数（如 LED 位置）进行扫描，观察其对结果的影响,快速找到最优范围。
• 迭代修改：根据分析结果，返回步骤 2-5，修改模型、光源或属性，然后重新追迹和分析,直到满足设计要求。

第三部分：核心模块与功能深入

强大的非序列模式

• 分组：将多个物体组合成一个“组”，可以对组进行整体操作（移动、旋转），并设置组内物体间的相对关系,这是管理复杂模型的核心。
• 光源网格：对于面光源，可以将其划分为多个子光源，每个子光源可以有不同的属性,极大地增加了设计的灵活性。
• 光线分裂与散射：光线在散射表面会根据设定的模型分裂成多条光线,真实地模拟了光的传播行为。

照明设计专用功能

• IES 文件导入：可以导入标准的 IES 光度文件,精确模拟真实灯具的光强分布。
• 蒙特卡洛光线追迹：这是非序列追迹的基础，通过随机发射大量光线，通过统计方法得到精确的结果，光线数量越多,结果越稳定。
• 优化器：支持多种优化算法，如 DLS (Damped Least Squares),可以同时优化多个变量以满足多个目标。

杂散光分析

• Stray Light Path Analysis：可以追踪导致杂散光的具体光线路径,帮助设计师定位和消除杂散光来源。
• Baffle 和 Vane 设计：通过设计遮光罩和挡板,可以有效阻挡杂散光。

光机集成

• 与 CAD 软件的紧密集成：可以轻松地在 LightTools 和 CAD 软件之间来回切换,进行光机协同设计。
• 公差分析：可以对光学和机械元件的制造和装配公差进行分析,评估其对系统性能的影响。

第四部分：学习资源与实战技巧

官方资源

• 帮助文档：LightTools 自带的帮助文档是最好的学习资料，内容详尽，搜索 F1 即可。
• 官方教程：软件安装目录下通常有 Examples 文件夹，包含大量示例模型,官方也会提供一些标准教程。
• Ansys Learning Hub：Ansys 官方学习平台，有 LightTools 的在线课程和认证考试。

视频与社区

• YouTube/Bilibili：搜索 "LightTools Tutorial"，可以找到很多官方和用户分享的视频教程,非常直观。
• LinkedIn/行业论坛：加入光学设计相关的群组，可以与其他工程师交流经验,提问求助。

实战技巧

• 从简单开始：不要试图一开始就设计一个复杂的系统，从一个简单的 LED 反射镜开始,掌握基本流程。
• 善用模型树：模型树是管理你所有对象的中心，学会使用它来选择、隐藏、重命名和组织对象。
• 检查光路：在每次修改后，务必打开光线可视化，检查光路是否正确,是否有光线意外丢失。
• 合理设置光线数量：在调试阶段，可以使用较少的光线（如 1万条）快速迭代，在最终分析时,再增加到数十万甚至数百万条以获得精确结果。
• 保存脚本：对于重复性操作，如模型调整、参数扫描，可以录制或编写脚本,极大地提高效率。

第五部分：常见问题与进阶方向

常见问题

• Q: 为什么我的探测器接收不到光线？
  • A: 检查 1. 光源是否开启；2. 光源是否正对着探测器；3. 探测器是否在光路中；4. 是否有物体挡住了光路；5. 光线追迹是否已运行。
• Q: 优化结果不理想或无法收敛？
  • A: 检查 1. 优化变量和目标是否合理；2. 初始设计是否离目标太远；3. 是否存在局部极小值；4. 尝试不同的优化算法或调整优化器参数。
• Q: 计算速度太慢怎么办？
  • A: 检查 1. 是否可以减少追迹光线数量；2. 是否可以简化不必要的复杂几何；3. 是否可以利用对称性，只计算一部分然后复制；4. 使用性能更强的电脑。

进阶方向

• 高级散射建模：学习使用 BSDF 文件来精确模拟材质的散射特性，如汽车漆面、磨砂玻璃等。
• 偏振分析：进行偏振光线追迹,分析系统中的偏振态变化。
• 热分析耦合：与 Ansys Mechanical 等软件耦合,分析热效应对光学系统性能的影响。
• 自定义编程：学习使用 LightTools 的宏语言或 Python API,实现高度定制化的设计和分析流程。
