AutoCAD 2025 完整新手教程

第一部分：准备工作与界面初识

在开始绘图之前，我们需要先了解 AutoCAD 的“家”是什么样的。

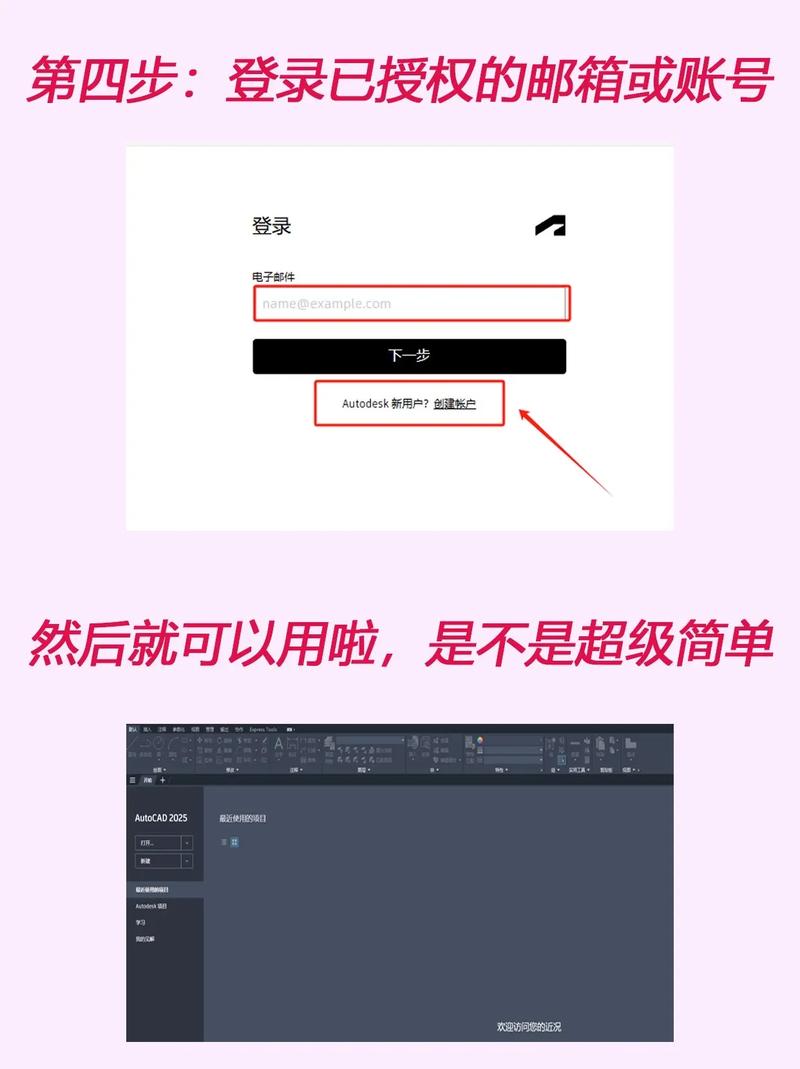

启动 AutoCAD 2025

• 安装完成后，从桌面或开始菜单启动 AutoCAD 2025。
• 首次启动时，可能会看到“工作空间”选择，选择“AutoCAD 经典”这个布局，因为它最接近传统绘图习惯,适合新手。

认识工作界面 AutoCAD 2025 的经典界面主要由以下几个部分组成：

• 应用程序菜单: 位于左上角，像一个大写的 "A"，这里可以新建、打开、保存、打印文件，以及进行 CAD 的选项设置。
• 快速访问工具栏: 位于界面的最上方，通常包含“新建”、“打开”、“保存”、“打印”、“放弃”和“重做”等常用命令,你可以自定义它。
• 功能区: 界面上方最大的区域，是命令的主要来源，它被组织成多个选项卡（如“常用”、“插入”、“注释”等），每个选项卡下又包含多个面板（如“绘图”、“修改”、“图层”等）。
• 绘图区域: 屏幕中间最大的空白区域,你所有的图纸都在这里绘制。
• 命令行: 位于绘图区域的下方，这是 AutoCAD 的灵魂！ 你可以直接在这里输入命令来执行操作,新手一定要养成看命令行的习惯。
• 状态栏: 位于界面的最右下角，显示当前光标的坐标、绘图辅助工具（如栅格、正交、对象捕捉）的开关状态,以及视图控制等。

第二部分：核心概念与基本设置

图形文件操作

• 新建: 点击“快速访问工具栏”的“新建”图标，或按 Ctrl + N，在弹出的对话框中选择一个模板文件，通常我们选择 acadiso.dwt（公制单位）。
• 保存: 点击“保存”图标，或按 Ctrl + S，首次保存会要求你指定文件名和位置。强烈建议：
  • 定期保存,防止意外断电。
  • 文件名使用英文或拼音,避免中文。
  • 保存格式选择 .dwg。
• 打开: 点击“打开”图标，或按 Ctrl + O，选择已有的 .dwg 文件。

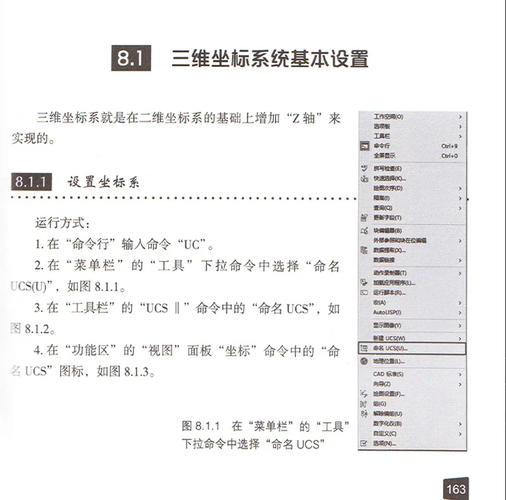

坐标系统 AutoCAD 的世界是基于坐标的,理解坐标是绘图的基础。

• 笛卡尔坐标系: 平面上任何点都可以用 (X, Y) 坐标来表示。
• 绝对坐标: 直接输入 (X, Y)，输入 (100, 50)，光标就会移动到 X=100, Y=50 的位置。
• 相对坐标: 从上一个点开始计算的坐标，格式为 @X, Y，你当前在点 (10, 10)，输入 @20, 15，就会绘制一条线到点 (30, 25)。
• 极坐标: 用距离和角度来定位，格式为 @距离<角度。@50<30 表示从上一个点开始，画一条长度为 50，角度为 30 度的线。

绘图单位 在开始绘图前，必须设置好单位，否则,你的图纸尺寸可能会混乱。

• 在命令行输入 UNITS,然后按回车。
• 在弹出的“图形单位”对话框中：
  • 长度: 类型选择“小数”，精度选择“0.000”（根据需要调整）。
  • 角度: 类型选择“十进制度数”，精度选择“0.0”。
  • 插入时的缩放单位: 选择“毫米”。
• 点击“确定”。

图层 图层就像一张张透明的胶片，你可以在不同的胶片上绘制不同的内容（如中心线、轮廓线、尺寸线、文字等），然后将它们叠加在一起形成完整的图纸。使用图层是高效、规范绘图的关键！

• 在“常用”选项卡的“图层”面板中，点击“图层特性”按钮。
• 在“图层特性管理器”中，可以新建、删除、重命名图层。
• 图层的核心要素：
  • 状态: 开/关、冻结/解冻、锁定/解锁。
  • 颜色: 为图层设置不同颜色，方便区分，轮廓线用白色,中心线用红色。
  • 线型: 设置线条样式，中心线需要用 CENTER 或 DASHED 线型。
  • 线宽: 设置线条粗细，轮廓线用 0.3mm，其他线用 0.15mm。

第三部分：基本绘图命令

这是最实际的部分,我们开始画图！

绘制直线

• 在“常用”选项卡的“绘图”面板中，点击“直线”按钮。
• 在命令行直接输入 L (LINE 的快捷键),然后按回车。
• 操作流程：
  1. 点击“直线”按钮后，命令行提示：_LINE 指定第一个点:
  2. 在屏幕上点击一个点，或输入坐标（如 0,0）。
  3. 命令行提示：指定下一点或 [放弃(U)]:，点击下一个点，或输入相对坐标（如 @100,0）。
  4. 继续点击或输入坐标来绘制连续的线段。
  5. 按回车键或按 ESC 键结束命令。

绘制圆

• 在“绘图”面板中，点击“圆”按钮，选择“圆心、半径”。
• 在命令行输入 C (CIRCLE),然后按回车。
• 操作流程：
  1. 点击“圆”按钮，命令行提示：_CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
  2. 点击一个点作为圆心。
  3. 命令行提示：指定圆的半径或 [直径(D)]:，输入半径值（如 50）,然后按回车。

绘制矩形

• 在“绘图”面板中，点击“矩形”按钮。
• 在命令行输入 REC (RECTANGLE),然后按回车。
• 操作流程：
  1. 点击“矩形”按钮，命令行提示：_RECTANGLE 指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
  2. 点击一个点作为矩形的第一个角点。
  3. 命令行提示：指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:，点击对角点，或输入 @150,100（表示宽150，高100）。

第四部分：核心修改命令

画错了怎么办？用修改命令来修正。

选择对象 在执行任何修改命令前,你必须先选择要修改的对象。

• 直接点选： 用鼠标左键单击对象。
• 窗口选择: 从对象的左上角向右下角拖动鼠标,只有完全包含在窗口内的对象才会被选中。
• 交叉窗口选择: 从对象的右下角向左上角拖动鼠标,只要与窗口相交或包含在内的对象都会被选中。

删除

• 选中对象后，按键盘上的 Delete 键。
• 在“修改”面板中点击“删除”按钮,然后选择对象。
• 在命令行输入 E (ERASE),然后选择对象。

移动

• 在“修改”面板中点击“移动”按钮。
• 在命令行输入 M (MOVE),然后按回车。
• 操作流程：
  1. 执行“移动”命令。
  2. 选择要移动的对象,按回车确认选择。
  3. 命令行提示：指定基点或 [位移(D)] <位移>:，点击一个点作为移动的基准点（通常是对象上的一个特征点）。
  4. 命令行提示：指定第二个点或 <使用第一个点作为位移>:,点击目标位置点。

复制

• 在“修改”面板中点击“复制”按钮。
• 在命令行输入 CO 或 CP (COPY),然后按回车。
• 操作流程与“移动”几乎完全相同，只是结果是复制出新的对象,原对象保留。

修剪

• 作用： 以某些对象为边界,剪切掉其他对象的一部分。
• 方法： 在“修改”面板中点击“修剪”按钮，或在命令行输入 TR (TRIM)。
• 操作流程：
  1. 执行“修剪”命令。
  2. 命令行提示：选择剪切边... 选择对象或 <全部选择>:，选择作为“剪刀”的对象,然后按回车。
  3. 命令行提示：选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]:,点击要被剪掉的部分。

第五部分：辅助工具与尺寸标注

捕捉与栅格

• 栅格: 在屏幕上显示一个点阵，帮助你估算距离和位置，在状态栏上点击“栅格”按钮或按 F7 键开关。
• 捕捉: 让光标只能栅格点或特定间隔上移动，在状态栏上点击“捕捉模式”按钮或按 F9 键开关。
• 对象捕捉: 极其重要的工具！ 它能让光标自动捕捉到对象的特殊点，如端点、中点、圆心、交点等。
  • 在状态栏上右键点击“对象捕捉”，选择“设置”。
  • 在弹出的对话框中，勾选你需要的捕捉点，如“端点”、“中点”、“圆心”等。
  • 确保状态栏上的“对象捕捉”按钮是亮起的（或按 F3 键）。

尺寸标注

• 步骤：
  1. 新建标注样式： 在“注释”选项卡的“标注”面板中，点击“标注样式”按钮，在“标注样式管理器”中，点击“新建”，设置好箭头、文字高度、主单位等，置为当前”。
  2. 执行标注命令：
     • 线性标注: 标注水平和垂直距离，在命令行输入 DIMLINEAR 或 DLI。
     • 对齐标注: 标注倾斜对象的实际长度，在命令行输入 DIMALIGNED 或 DAL。
  3. 操作流程：
     • 执行标注命令（如 DLI）。
     • 命令行提示：指定第一条尺寸界线原点或 <选择对象>:,捕捉要标注的第一个点。
     • 命令行提示：指定第二条尺寸界线原点:,捕捉第二个点。
     • 命令行提示：指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]:，在合适的位置点击,完成标注。

第六部分：实战案例 - 绘制一个简单零件图

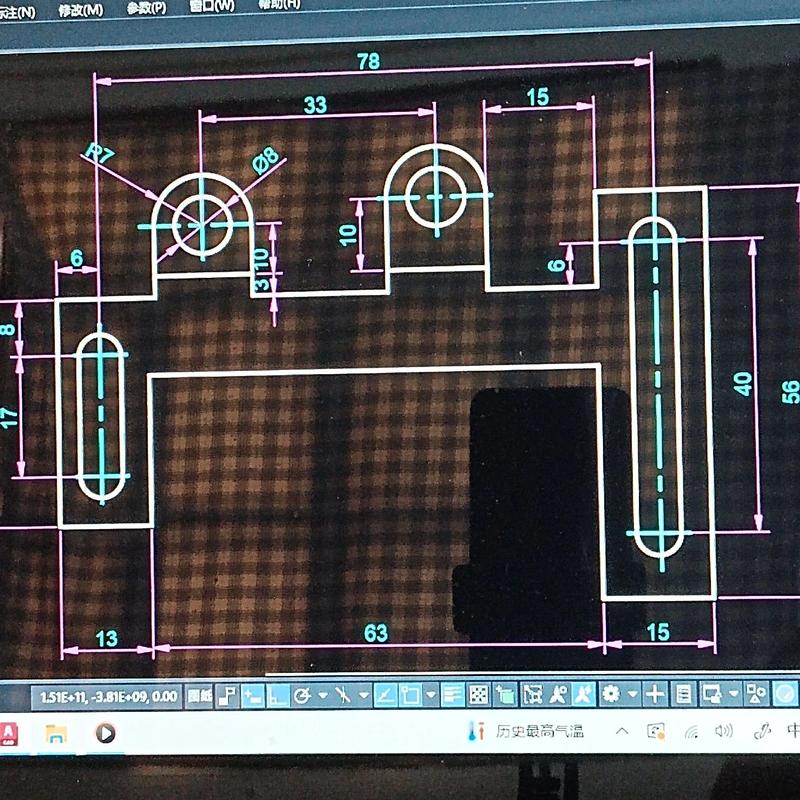

目标： 绘制一个如下图所示的“L”形零件。

步骤：

1. 新建文件并设置单位：

   • 新建一个文件，使用 acadiso.dwt 模板。
   • 在命令行输入 UNITS，设置长度单位为“小数”，精度为“0”。

2. 创建图层：

   • 打开“图层特性管理器”。
   • 创建三个图层：
     • 轮廓线：颜色为白色，线型为 Continuous，线宽为 3mm。
     • 中心线：颜色为红色，线型为 CENTER，线宽为 15mm。
     • 尺寸线：颜色为绿色，线型为 Continuous，线宽为 15mm。
   • 将 轮廓线 图层设为当前图层。

3. 绘制轮廓：

   • 确保状态栏的“对象捕捉”已开启，并勾选了“端点”和“交点”。
   • 在命令行输入 L,按回车。
   • 点击屏幕左下角一点作为起点。
   • 输入 @100,0，按回车（画一条100mm的水平线）。
   • 输入 @0,60，按回车（画一条60mm的垂直线）。
   • 输入 @-40,0，按回车（画一条40mm的水平线）。
   • 输入 @0,-20，按回车（画一条20mm的垂直线）。
   • 输入 C (闭合)，按回车，自动连接起点,形成封闭图形。

4. 绘制中心线：

   • 在“图层”工具栏的下拉菜单中，切换到 中心线 图层。
   • 输入 L,按回车。
   • 捕捉长水平线的中点,画一条穿过图形的短水平中心线。
   • 再次输入 L，捕捉长垂直线的中点,画一条穿过图形的短垂直中心线。

5. 标注尺寸：

   • 切换到 尺寸线 图层。
   • 输入 DLI,按回车。
   • 标注100mm的水平尺寸。
   • 再次输入 DLI,标注60mm的垂直尺寸。
   • 再次输入 DLI,标注40mm的水平尺寸。
   • 再次输入 DLI,标注20mm的垂直尺寸。

6. 保存文件：

   • 按 Ctrl + S，将文件命名为 L_shape.dwg 并保存。

恭喜！你已经完成了你的第一张 AutoCAD 图纸。

第七部分：进阶学习资源

当你掌握了以上基础后,可以继续学习以下内容：

• 块: 将一组图形定义成一个整体,方便重复使用和修改。
• 图案填充: 为封闭区域添加剖面线或材质纹理。
• 文字标注: 在图纸上添加技术说明。
• 图纸空间与布局: 用于设置打印页面，添加标题栏、图框等。
• 三维建模: 如果对三维感兴趣,可以学习基本的三维实体建模命令。

推荐资源：

• 官方帮助文档： AutoCAD 2025 自带的帮助文件（按 F1 键）是最权威的资料。
• 在线视频教程： 在 B站、YouTube 等平台搜索“AutoCAD 2025 教程”,有大量免费的中文视频课程。
• 练习： 多找一些简单的图纸进行临摹练习,是提高最快的途径。

最后的小贴士：

• 多用快捷键： L, C, M, E, TR, O (偏移), EX (延伸) 等,熟练使用快捷键能极大提高绘图效率。
• 养成好习惯： 从一开始就养成使用图层、设置单位、规范命名的好习惯。
• 耐心和坚持： AutoCAD 是一个实践性很强的软件,多练多看是王道。

祝你学习愉快！
