AutoCAD 2025 新手入门教程

第一部分：准备工作与界面初识

在开始绘图之前,我们需要熟悉一下工作环境。

启动 AutoCAD 2025

• 双击桌面上的 AutoCAD 2025 图标。
• 启动后,你会看到一个“开始”对话框，可以选择“开始绘制”或打开一个现有的模板文件，我们选择“开始绘制”，进入默认的“草图与注释”工作空间。

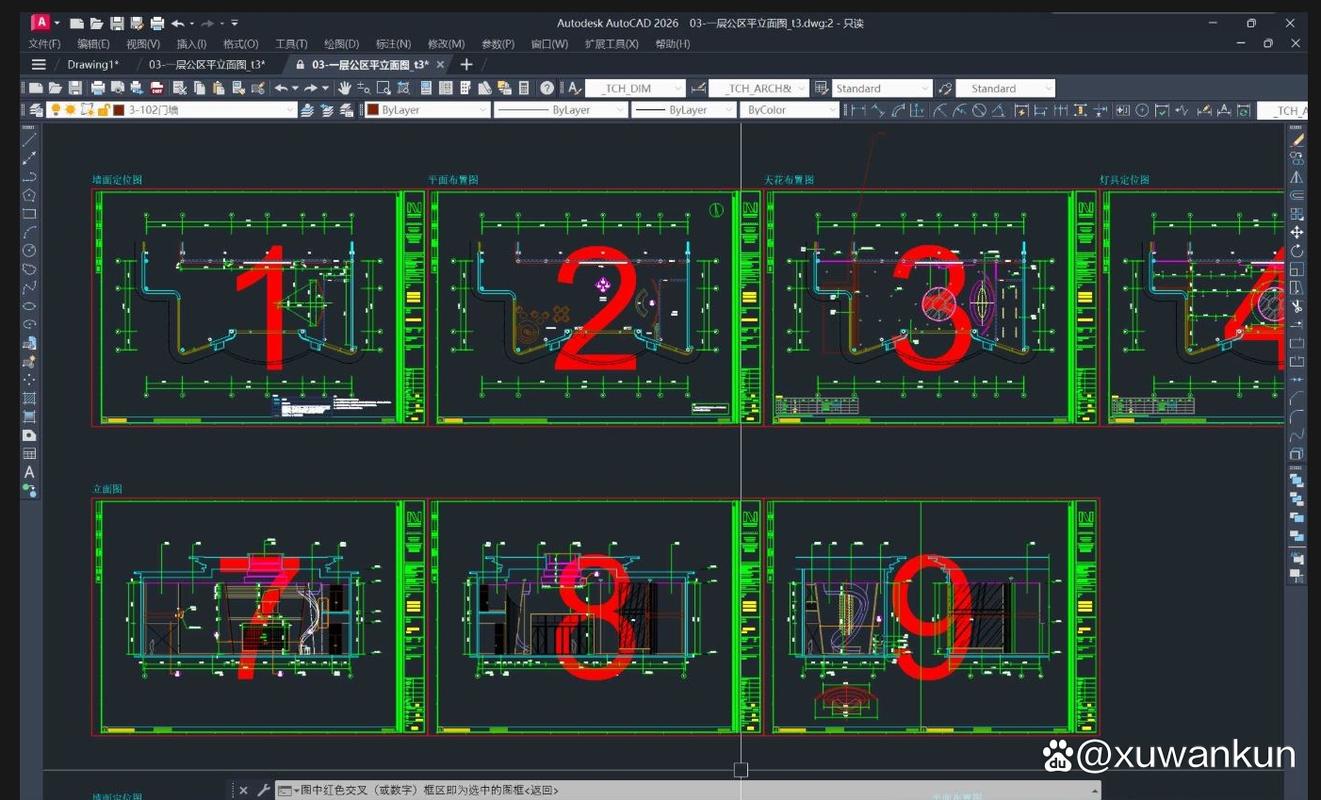

认识 AutoCAD 2025 界面

AutoCAD 2025 的界面主要包含以下几个部分：

• 应用程序菜单 (A): 位于左上角，是一个大的“A”图标，点击后可以新建、打开、保存、打印文件，以及退出程序。
• 快速访问工具栏: 位于应用程序菜单右侧，包含最常用的命令，如新建、打开、保存、打印、放弃、重做等，你可以自定义它。
• 功能区: 这是 AutoCAD 的核心命令区域，位于界面顶部，它由多个选项卡组成，每个选项卡下又有不同的面板。
  • 常用: 包含了绘图、修改、注释、图层等最常用的命令。
  • 插入: 用于插入块、参照、外部数据等。
  • 注释: 用于添加文字、尺寸标注、表格等。
  • 参数化: 用于几何约束和标注约束。
  • 视图: 用于管理视图、视口、三维导航等。
• 绘图区: 屏幕中央的空白区域，是你进行绘图的主要空间。
• 命令行: 位于绘图区下方，是一个可固定的文本窗口。这是非常重要的一个区域！ 你可以在这里输入命令的英文全称或快捷键，查看命令提示和反馈，初学者一定要养成关注命令行的习惯。
• 状态栏: 位于界面最底部，用于显示和控制绘图的状态。
  • 坐标显示: 显示当前光标在绘图区内的 X, Y, Z 坐标。
  • 栅格显示: 开启/关闭点状网格，帮助对齐。
  • 正交模式: 限制光标只能水平或垂直移动。
  • 极轴追踪: 按预设角度追踪。
  • 对象捕捉: 捕捉对象的特殊点（如端点、中点、圆心等）。强烈建议开启！
  • 动态输入: 在光标附近显示命令提示和输入框。

第二部分：基本操作

文件操作

• 新建: 点击快速访问工具栏的“新建”图标 (Ctrl + N)。
• 保存: 点击“保存”图标 (Ctrl + S)，第一次保存会弹出“图形另存为”对话框，你需要选择保存位置，输入文件名，并选择文件类型（默认 .dwg 即可）。
• 打开: 点击“打开”图标 (Ctrl + O)。

命令的输入方式

有三种主要方式可以执行命令,推荐结合使用：

1. 功能区按钮: 直接点击选项卡中的图标，最直观。
2. 命令行输入: 在命令行输入命令的英文全称或快捷键，然后按回车键，这是最快、最专业的方式。
   • 画直线,输入 LINE 或快捷键 L，然后按回车。
   • 画圆,输入 CIRCLE 或快捷键 C，然后按回车。
3. 右键菜单: 在绘图区点击鼠标右键，会根据当前状态弹出不同的快捷菜单，如“重复 [上一次命令]”、“最近的输入”等。

图形显示控制

• 缩放:
  • 命令: ZOOM (快捷键 Z)
  • 操作: 输入 Z，回车，在命令行输入 E (Extents，范围) 并回车，可以将所有图形对象最大化显示在窗口内，这是最常用的缩放方式。
  • 鼠标滚轮: 向前滚动放大，向后滚动缩小。
• 平移:
  • 命令: PAN (快捷键 P)
  • 操作: 输入 P，回车，按住鼠标左键拖动即可平移视图。
  • 快捷方式: 按住鼠标滚轮不放并拖动。

第三部分：核心绘图命令

我们将绘制一个简单的阶梯轴。

绘制直线 - LINE (L)

直线是最基本的图形元素。

• 命令: L (LINE)
• 操作:
  1. 在命令行输入 L，回车。
  2. 命令行提示：_LINE 指定第一个点: -> 在屏幕上点击一下，确定起点。
  3. 命令行提示：指定下一点或 [放弃(U)]: -> 向右移动光标，输入长度 100，回车。
  4. 命令行提示：指定下一点或 [放弃(U)]: -> 向上移动光标，输入长度 20，回车。
  5. 命令行提示：指定下一点或 [闭合(C)/放弃(U)]: -> 向左移动光标，输入长度 30，回车。
  6. 命令行提示：指定下一点或 [闭合(C)/放弃(U)]: -> 向上移动光标，输入长度 20，回车。
  7. 命令行提示：指定下一点或 [闭合(C)/放弃(U)]: -> 向左移动光标，输入长度 70，回车。
  8. 命令行提示：指定下一点或 [闭合(C)/放弃(U)]: -> 按回车键或 Esc 键，结束命令。

你应该得到了一个阶梯轴的轮廓。

绘制圆 - CIRCLE (C)

• 命令: C (CIRCLE)
• 操作:
  1. 输入 C，回车。
  2. 命令行提示：_CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/切点、切点、半径(T)]: -> 在屏幕上点击一个位置作为圆心。
  3. 命令行提示：指定圆的半径或 [直径(D)]: -> 输入半径值，10，回车，一个圆就画好了。

对象捕捉

在绘制过程中,精确捕捉到已有图形的点是关键，确保状态栏的“对象捕捉”是开启的（通常为蓝色高亮）。

• 设置对象捕捉: 右键单击状态栏的“对象捕捉”按钮，选择“设置...”，在弹出的对话框中勾选你需要的捕捉点，如“端点”、“中点”、“圆心”、“交点”等。

第四部分：修改与编辑命令

选择对象

在执行修改命令前,需要先选择要操作的对象，将鼠标光标移到对象上，对象会高亮显示，单击即可选中，可以按住 Shift 键点击来取消选择，或按 Esc 键取消所有选择。

删除 - ERASE (E)

• 命令: E (ERASE)
• 操作:
  1. 输入 E，回车。
  2. 选择要删除的对象,它们会变成虚线。
  3. 点击右键或按回车键,选中的对象被删除。

修剪 - TRIM (TR)

用其他对象的边界来修剪对象。

• 命令: TR (TRIM)
• 操作:
  1. 输入 TR，回车。
  2. 命令行提示：_TRIM 选择剪切边... -> 选择作为“剪刀”的对象（例如两条相交的直线），然后右键确认。
  3. 命令行提示：选择要修剪的对象，或按住 Shift 键选择要延伸的对象，或 [栏选(F)/窗交(C)/投影(P)/边(E)/删除(R)/放弃(U)]: -> 点击你想要剪掉的部分。

延伸 - EXTEND (EX)

将对象延伸到另一个对象的边界。

• 命令: EX (EXTEND)
• 操作:
  1. 输入 EX，回车。
  2. 选择作为“边界”的对象，右键确认。
  3. 点击你想要延伸的对象。

偏移 - OFFSET (O)

创建与选定对象平行且等距的新对象。

• 命令: O (OFFSET)
• 操作:
  1. 输入 O，回车。
  2. 命令行提示：指定偏移距离或 [通过(T)/删除(E)/图层(L)]: -> 输入一个距离值，5，回车。
  3. 选择要偏移的对象。
  4. 在对象的内侧或外侧点击,以确定新对象的位置。

第五部分：图层管理

图层就像透明的 overlays，可以用来组织不同类型的对象（如中心线、轮廓线、尺寸线），使图形更有条理。

打开图层特性管理器

• 命令: LAYER (快捷键 LA)
• 操作: 输入 LA，回车，会弹出一个“图层特性管理器”对话框。

创建新图层

1. 在对话框中,点击“新建图层”按钮 (一个闪电图标)。
2. 默认会创建一个名为“图层1”的新图层，你可以点击它，输入新名称，如“轮廓线”。
3. 重复此步骤,创建“中心线”、“尺寸线”、“文字”等图层。

设置图层特性

• 颜色: 点击“轮廓线”图层的“颜色”方块，选择一种颜色（如黑色），用于区分不同图层。
• 线型: 点击“线型”名称（如 Continuous），会弹出“选择线型”对话框，如果需要点划线（中心线），点击“加载”，找到 ACAD_ISO04W100 或 CENTER 线型并加载，然后选择它。
• 线宽: 点击“线宽”名称，选择一个合适的线宽（如 0.30 毫米），用于打印时区分主次轮廓。

使用图层

• 将对象置于图层上: 选中一个对象，然后在“图层”工具栏（在功能区“常用”选项卡下）的下拉列表中选择目标图层，该对象就会被移动到该图层。
• 切换当前图层: 在“图层”工具栏的下拉列表中，选择一个图层，使其高亮，之后你绘制的新对象将自动创建在这个“当前图层”上。

第六部分：尺寸标注

尺寸标注是工程图的重要组成部分。

设置标注样式

• 命令: DIMSTYLE (快捷键 D)
• 操作:
  1. 输入 D，回车。
  2. 在“标注样式管理器”中，选择 ISO-25 或 Standard，点击“修改”。
  3. 在“修改标注样式”对话框中，你可以设置：
     • 线: 设置尺寸线和尺寸界线的颜色、线宽。
     • 符号和箭头: 设置箭头样式和大小。
     • 文字: 设置文字样式、高度、颜色。
     • 主单位: 设置单位格式、精度、小数分隔符等。

基本标注命令

• 线性标注 - DIMLINEAR (DLI): 标注水平和垂直距离。
  • 操作: 输入 DLI，回车，选择要标注的两个点。
• 对齐标注 - DIMALIGNED (DAL): 标注倾斜的直线距离。
  • 操作: 输入 DAL，回车，选择倾斜直线的两个端点。
• 半径标注 - DIMRADIUS (DRA): 标注圆或圆弧的半径。
  • 操作: 输入 DRA，回车，点击圆或圆弧。
• 直径标注 - DIMDIAMETER (DDI): 标注圆或圆弧的直径。
  • 操作: 输入 DDI，回车，点击圆或圆弧。

第七部分：打印与输出

模型空间与图纸空间

• 模型空间: 我们绘图的地方，按1:1的比例绘制实体。
• 布局 (图纸空间): 用于设置打印布局，一个文件可以包含多个布局，每个布局代表一张打印图纸。

在布局中打印

1. 切换到布局: 点击绘图区左下角的“布局1”或“布局2”选项卡。
2. 页面设置管理器: 在布局选项卡上点击右键，选择“页面设置管理器”。
3. 新建页面设置: 给页面设置命名（如“A4打印”）。
4. 配置打印机: 在“打印机/绘图仪”中，选择你的打印机或选择 DWG To PDF.pc3 来输出PDF文件。
5. 设置图纸尺寸: 在“图纸尺寸”中选择你要的纸张，如 ISO A4 (210.00 x 297.00 毫米)。
6. 设置打印区域: 在“打印区域”中，选择“窗口”，然后返回布局中框选你想要打印的视口（一个虚线框）。
7. 设置打印比例: 在“打印比例”中，选择“布满图纸”或自定义比例（如1:1）。
8. 预览: 点击“预览”按钮，查看打印效果，满意后，关闭预览，保存页面设置，然后直接点击“打印”图标即可。

总结与学习建议

这份教程涵盖了 AutoCAD 2025 最核心的基础知识，要熟练掌握，请遵循以下建议：

1. 多练习: 理论知识必须通过实践来巩固，尝试模仿教程画一遍，然后自己找一些简单的图形来画。
2. 善用命令行: 养成使用快捷键和命令行输入的习惯，这能极大提高你的绘图效率。
3. 关注提示: 绘图时，时刻留意命令行的提示，它会告诉你下一步该做什么。
4. 学习快捷键: 制作一个快捷键列表贴在旁边，常用命令的快捷键一定要记牢。
5. 查找资源: 如果遇到问题，可以利用网络资源搜索，如“AutoCAD 2025 如何修剪”、“LISP 插件推荐”等。

祝你学习愉快！
